【Altium】Altium Designer中如何設置選擇焊盤中心進行復制?-2023

應用場景:在設計過程中一些電路,例如電源電路,串口通信電路是通用的,因此可以從一個PCB拷貝到另一個PCB,這時候如果以某個焊盤中心作為參考點進行拷貝的時候,則可以精確的復制到指定位置。


軟硬環(huán)境:

1、 軟件版本:Altium Designer 23.1.1

2、電腦環(huán)境:Window 10


解決方法:

1. 打開需要復制的電路的PCB。

2. 點擊右下角“Panels”,之后在彈出的菜單中勾選“Properties”。


圖 1


3 在Properties界面中展開“Snap Options”選項,在“Snapping”標簽下選擇“Current Layer”或者“ALL Layers”;并在Objects for?snapping中勾選“Pad Centers”

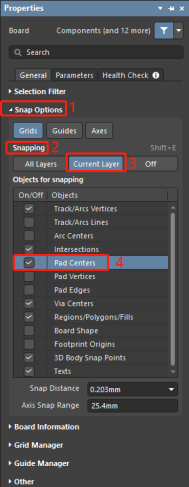

圖 2


4 按照以上情況配置完成之后,就可以選中被復制的電路,然后在“Edit”菜單中選擇“Copy”,并在復制電路上選擇一個焊盤作為參考點(例如芯片的1腳)

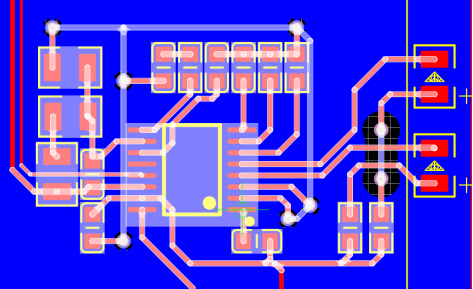

圖 3


5 這樣就可以方便的在不同PCB中進行精確復制,很大程度上節(jié)省了重復工作。
