1.首先去.SchLib文件中看對應元件引腳是否標記錯了，引腳（管腳）號是否匹配上。再去.SchDoc文件中找元件導線引腳連上否？

2.去.PcbDoc文件中看響應封裝是不是封裝錯了（快捷鍵J+C找元件）果然，本來是CON6原型(.SchLib)的J8元件（.SchDoc）被封裝錯了HDR1X3（只有三個通孔的footprint），應換成HDR1X6的footprint（6個通孔）

3.去封裝管理器中（快捷鍵T+G）把對應封裝改了

4.編譯（.PcbDoc文件下——設計——Import changes from …）發現沒有錯誤了

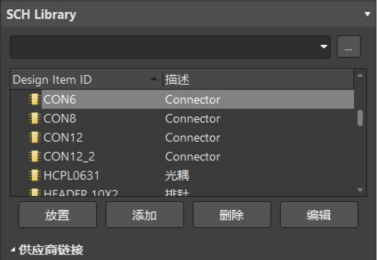

圖1.看原件的引腳是否標錯號碼/名字引腳是否出錯導致與封裝不一致

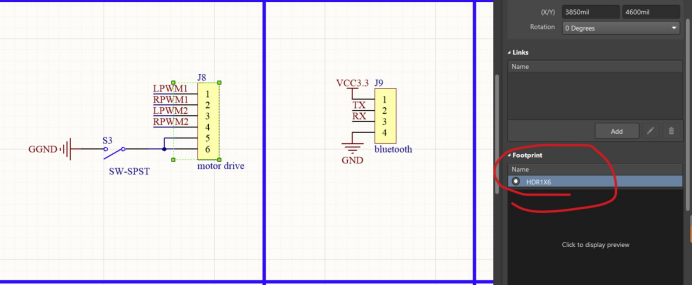

圖2.找到出錯原件的footprint，也可去封裝管理器中找，發現是封裝選錯了

unknown pin :1.沒有封裝2.封裝管腳缺失3.管腳號不匹配
