首頁 > 資源中心 > FAQ 在使用AD設計原理圖和PCB的時候可以插入字符串String，字符串的內容可以自行輸入。除了這種常規用法之外，AD還內置了許多特殊字符串，可用于顯示電路板或系統信息或電路板上的用戶參數值。

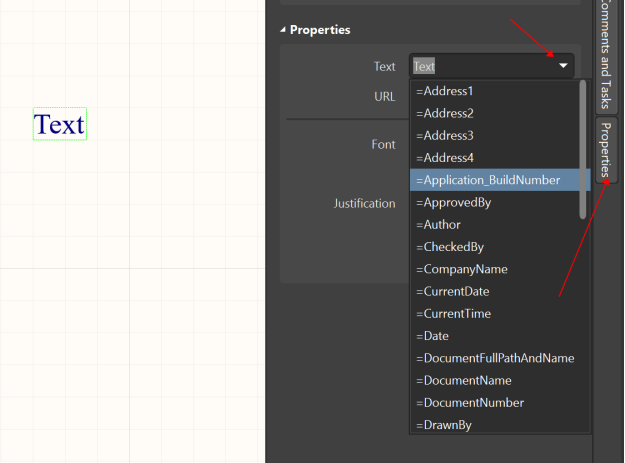

在原理圖編輯界面，通過PlaceàText String在圖紙上放置一個字符串，打開該字符串的屬性設置，在Properties的Text處有一個下拉框，點擊下拉框可以看到有很多格式為“=xxxx”的選項，這些就是原理圖中可以用到的特殊字符串。
這里的特殊字符串主要分兩種，一種會直接顯示內容，如CurrentDate，CurrentTime會直接顯示當前日期和時間，DocumentName會直接顯示文件名。另一種顯示圖紙相關參數（很多參數默認值為*，會發現選擇部分特殊字符串后，該字符串變成*號）

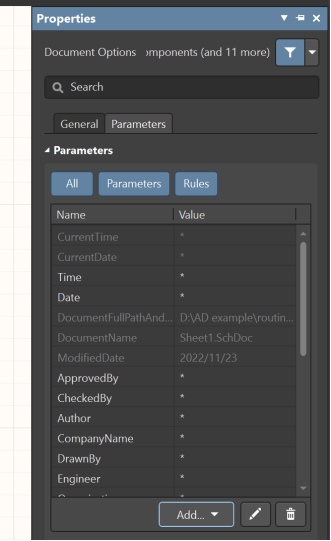

在不選擇任何對象的情況下，打開屬性框，此時顯示的是原理圖圖紙的屬性，點擊Parameter條目，可以看到當前圖紙的各種參數名稱以及參數值。

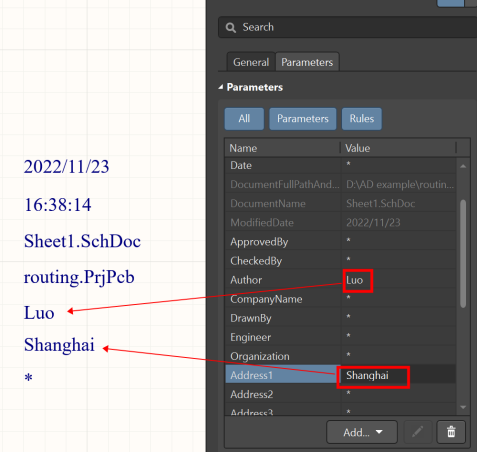

找到選擇的特殊字符串，在Value處輸入內容，圖紙上*處則會變更為輸入的內容。

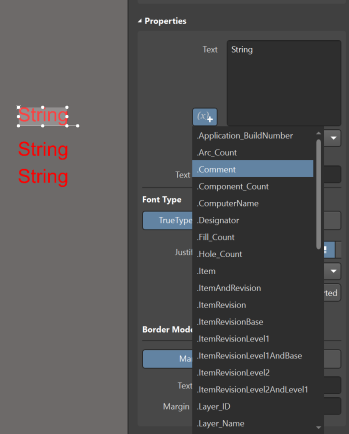

在PCB編輯界面同樣也可以使用字符串，通過PlaceàText String在PCB上放一個字符串，打開該字符串的屬性設置，和原理圖中使用方法一致，可以直接輸入內容或選擇特殊字符串。點擊+進行特殊字符串選擇，此處的格式為“.xxxx”

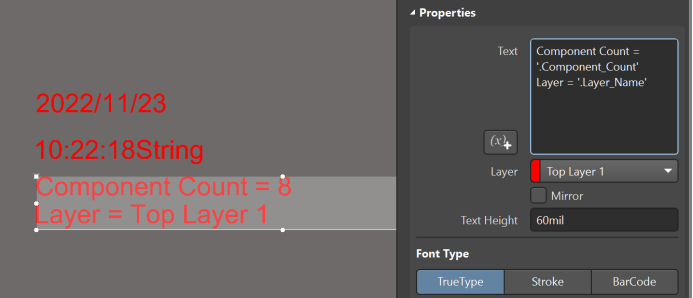

需要注意的是，PCB中支持多個參數放在一個字符串中，如果需要在一個字符串中顯示多個參數，進行多次選擇即可，每個參數的開頭和結尾都有‘’，注意不同參數間的區分，以免造成顯示異常。
