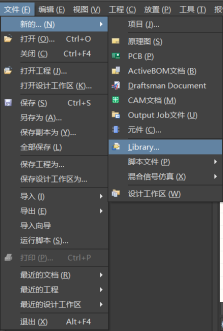

首頁 > 資源中心 > FAQ 創建好工程文件之后，在菜單欄中進行新建原理圖符號庫。

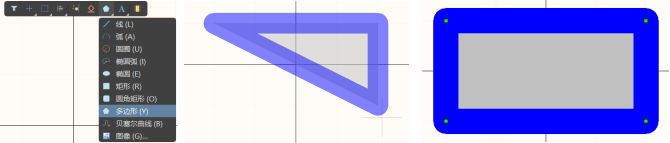

在原理圖符號庫中畫出所需要的符號。選擇多邊形來繪制電阻外框，繪制時在外框的四個角要用左鍵放置，在最后一個角放置后用右鍵來取消。
修改繪制元件的邊框的粗細、顏色和內部的顏色調整。

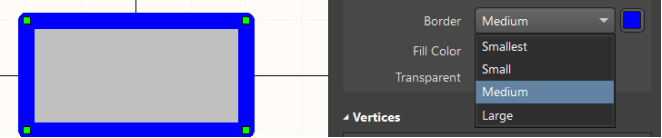

Border：外框粗細有四個選項進行選擇，旁邊有邊框顏色的修改；

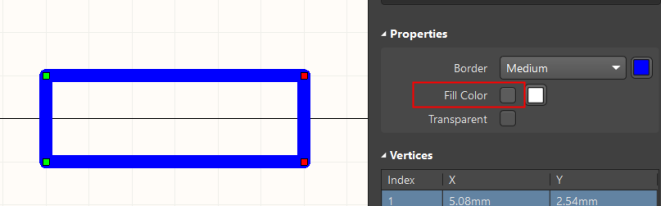

Fill Color：勾選框取消勾選。
主體畫好，接下來添加管腳。
工具欄中，選中的為和管腳放置。選出來時，管腳方向選的改變，按快捷鍵空格進行修改。

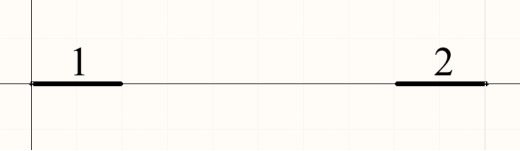

管腳有白點的一端朝向外側。將左側管腳原點放置于圖紙原點，制作規范化。

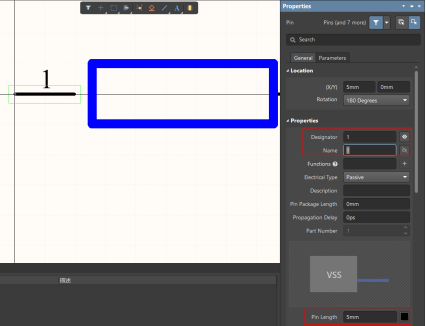

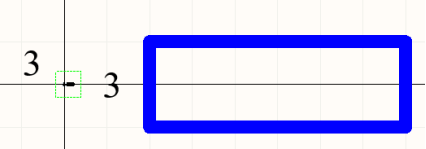

雙擊管腳，在屬性面板中修改管腳。管腳信息Designator顯示，Name取消顯示，長度設置。
可以取消勾選Transparent選框，使邊框為不透明遮蓋住管腳末端，使制圖美觀。
一個電阻的原理圖符號制作完成。
制作另一種形式的電阻原理圖符號（添加新mode）
放置管腳與上面的放置方式修改信息方法一致。

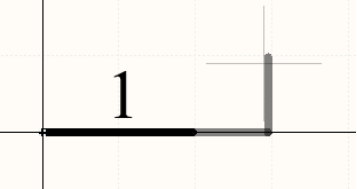

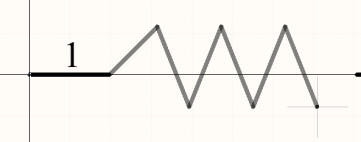

畫電阻主體部分，在工具欄中選擇“線”，來出來的走線有規則，按下“空格”改變走線規則。

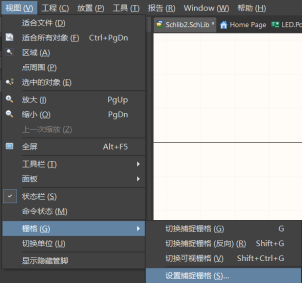

走線角度不統一，在菜單欄中設置一下柵格。(快捷鍵VGS)

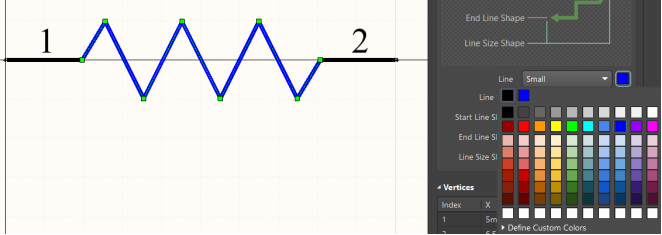

在屬性面板中修改主題顏色。

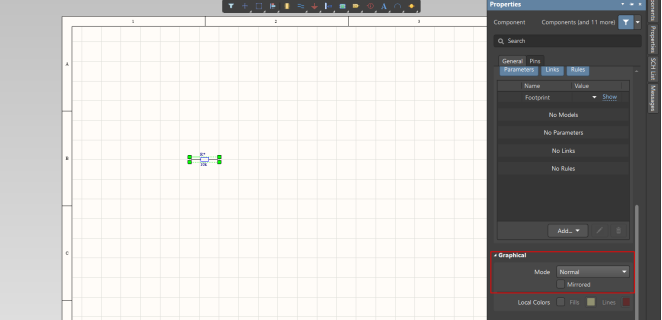

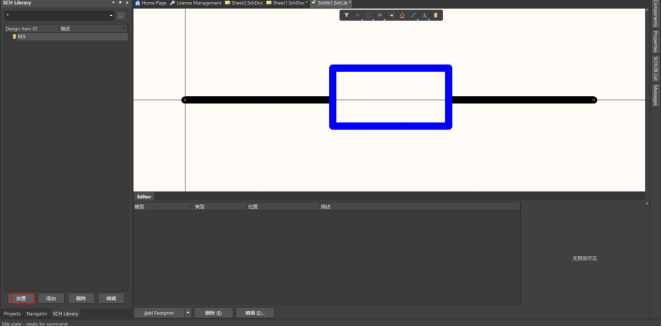

將兩種器件模式制作完成后，點擊放置將器件放到原理圖里。

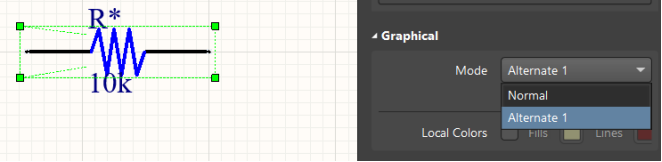

點開元器件的屬性面板，根據使用習慣改變器件的模型。
