PCB封裝焊盤與原理圖管腳號不一致

生成PCB是有時會發現丟失部分網絡，明明原理圖和封裝沒錯誤怎么還會沒網絡。

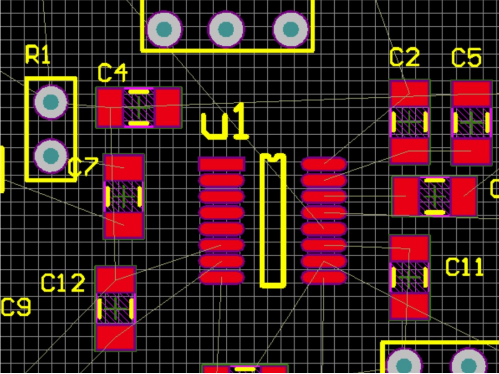

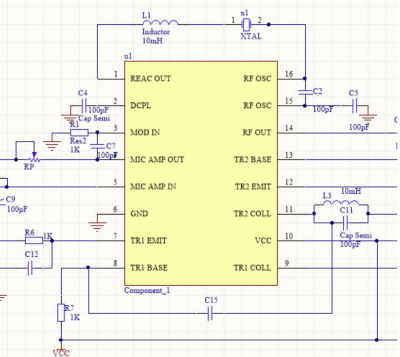

明明在原理圖U1 16個管腳都有電氣網絡，怎么到PCB怎么沒有了

這時候很有可能是PCB的焊盤封裝與原理圖的管腳號不一致導致

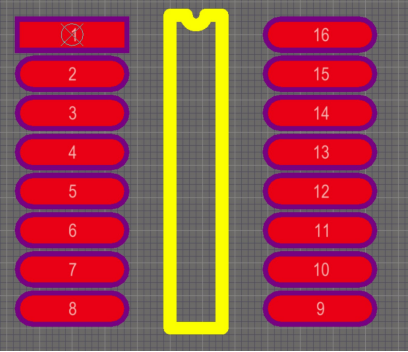

原理圖管腳號是1到16，可我們看了一下U1的封裝，他的管腳號不是1到16

我們吧PCB的焊盤編號改成與原理圖一樣就行了
