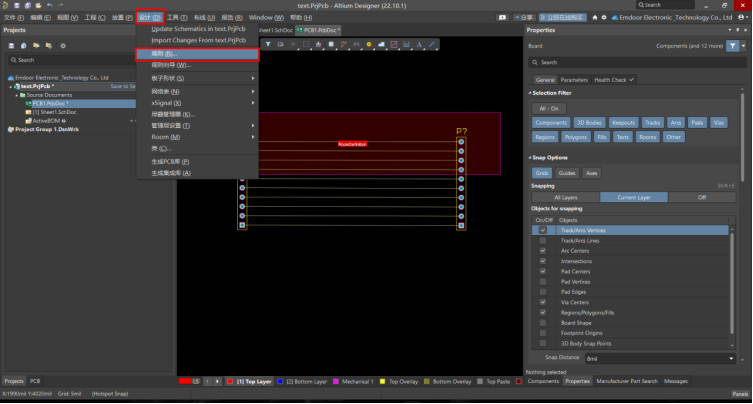

在PCB界面下【設計】【Room】【放置矩形Room】。

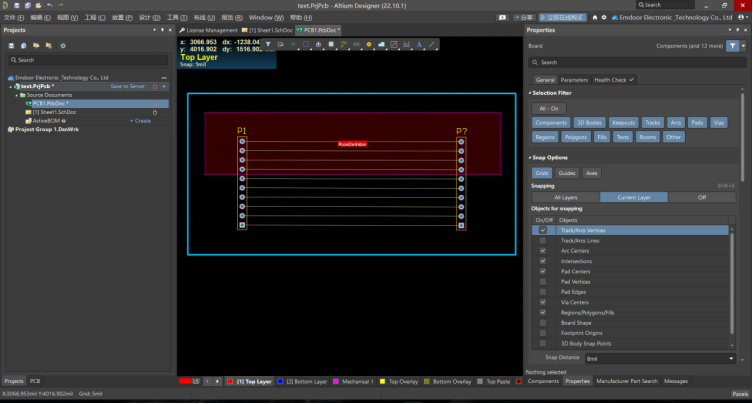

放置一半的Room，設計走線寬度進行對比。

接下來打開【設計】【規則】設置Room下的線寬規則。

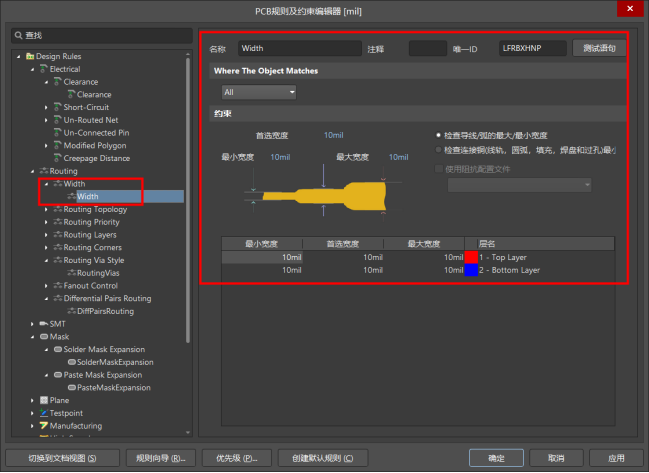

規則管理器下走線寬度只有一條默認規則（10mil）。

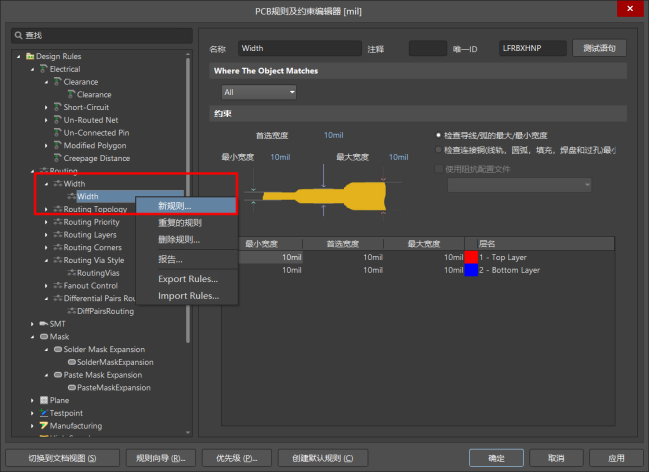

右鍵【W(wǎng)idth】點擊【新規則】

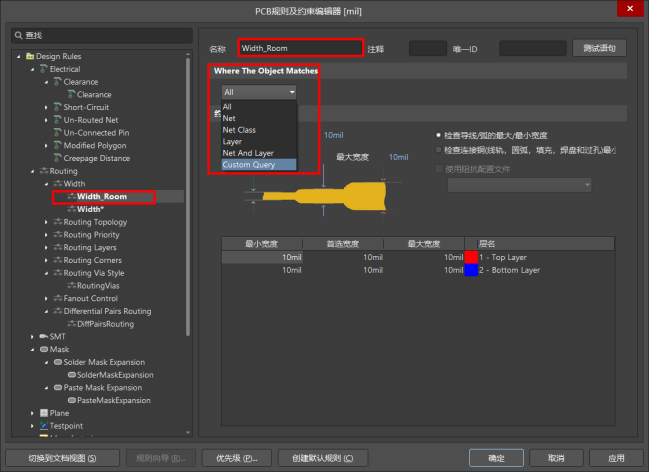

對新規則重命名，規則使用條件【Custom Query】查詢語句進行設置。

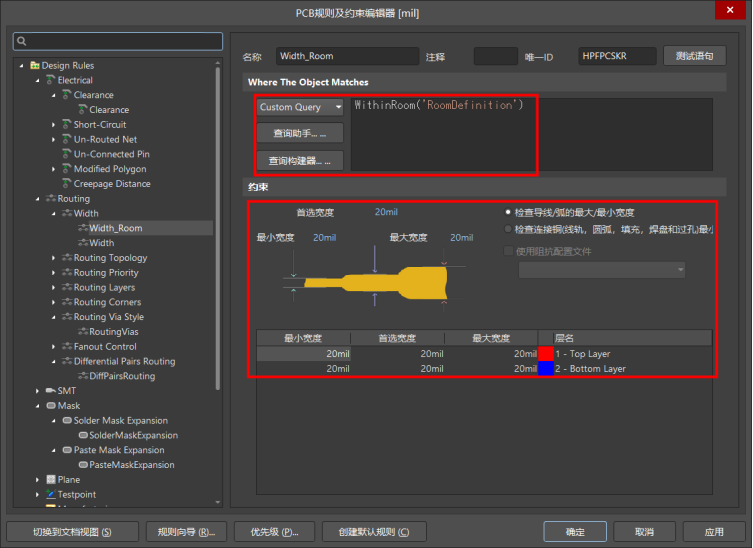

輸入語句命令【W(wǎng)ithinRoom(‘RoomDefinition’)】，命令輸入會有索引提示。將該規則的線寬改為20mil。點擊【應用】【確定】。

對ROOM內和ROOM外進行布線操作可以發現線寬有明顯的區別。

刪去ROOM后，發現走線報錯，走線寬度不符合約束規則。該規則須在ROOM下進行使用。
