在原理圖中，利用查找相似對象這方法是不可行的，它只能修改對應的那一個，其他的卻沒被修改。

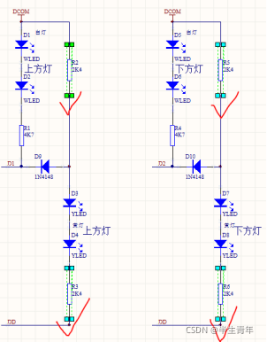

1. 用Shift鍵+鼠標左鍵把所要修改的元器件一個一個選中，下圖中就把值為2K4的電阻全部選中；

2.鼠標右鍵剛才選中的任一電阻，查找相似對象；

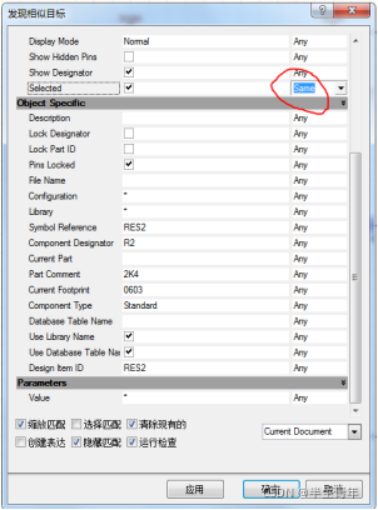

3.在該頁面中找到Selected項并將 Any改為Same，再者點擊確定即可；

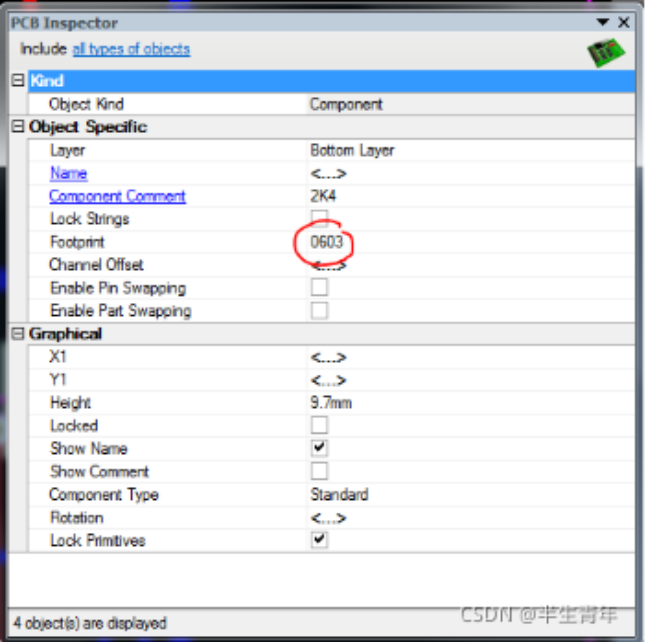

4. 在該頁面中找到封裝項Current Footprint 中封裝名為0603的，將其改為自己想要的封裝名（必須是封裝庫存在的）；

打叉關閉該頁面，原理圖的批量修改也就完成。

二、PCB圖封裝修改

PCB圖的修改相對于原理圖會簡單許多，以下將會列舉PCB圖的修改方法。

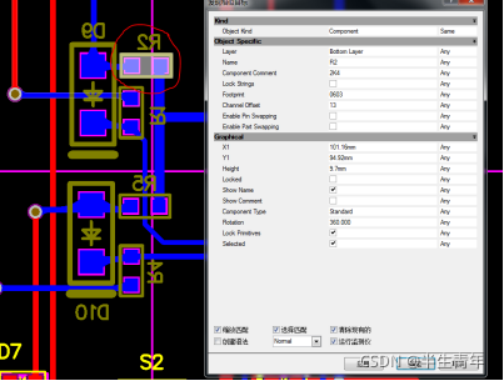

1. 點擊選中任一電阻，查找相似對象；

2. 在頁面中找到他們的相似的項，例如它們的值或者封裝會是一樣的，將Any改為Same并點擊確定；

3. 同樣，在頁面中找到封裝項Footprint 中封裝名為0603的，將其改為自己想要的封裝名；

打叉關閉該頁面，PCB圖的批量修改也就完成。

三、總結

所列舉的方法不單只是批量修改元器件封裝，像元器件的值、標識的字體大小等都可以批量修改的。換湯不換藥，也是同樣操作的，前提條件是他們要有相似部分存在。
