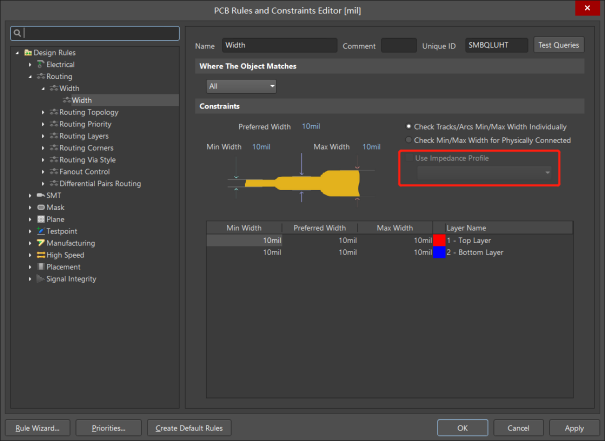

走線規則中不能調用阻抗配置文件，需要在層疊管理器中添加阻抗配置文件。

在PCB界面下使用快捷鍵DK進入層疊管理器。

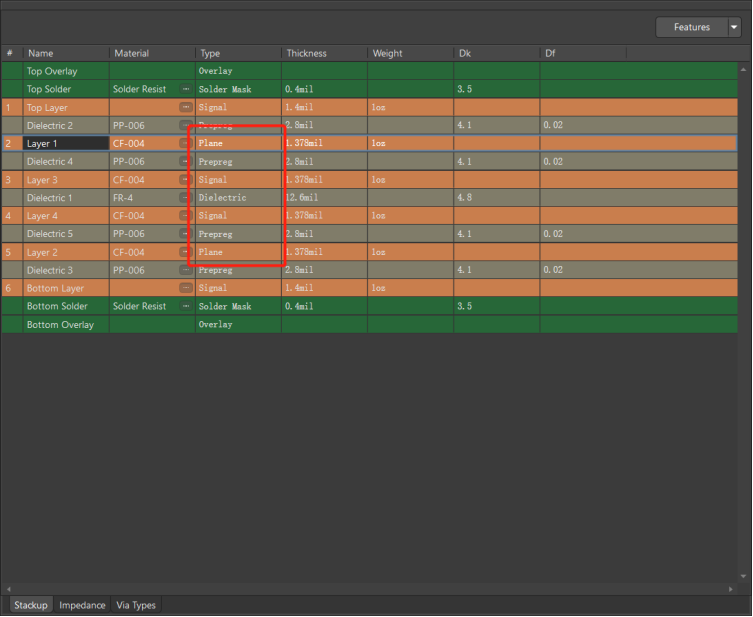

這里以六層板為例，在層疊管理器中添加信號層和平面層

添加兩層信號層、兩層平面層；

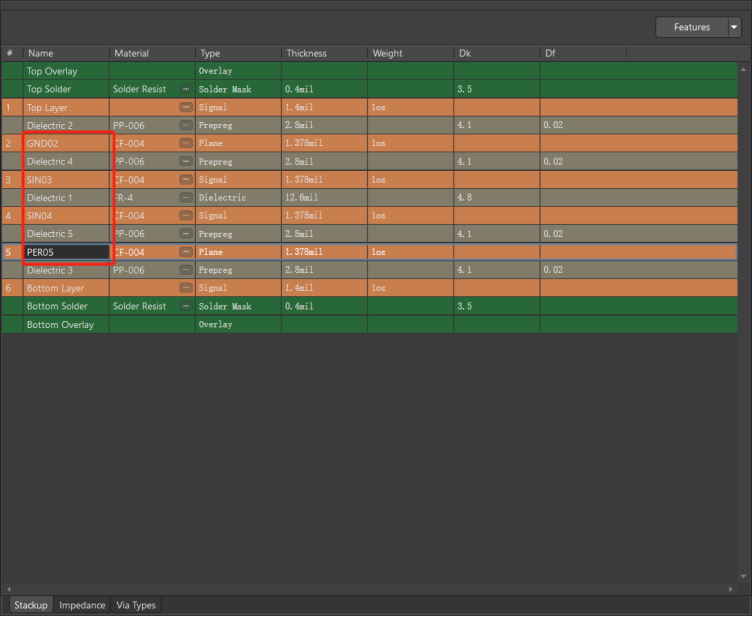

層的命名進行修改（符合疊層的要求），對各層的厚度進行相應的修改，層厚也是阻抗配置的影響因素；

在屬性版中，可以看到層數和總板厚等參數；

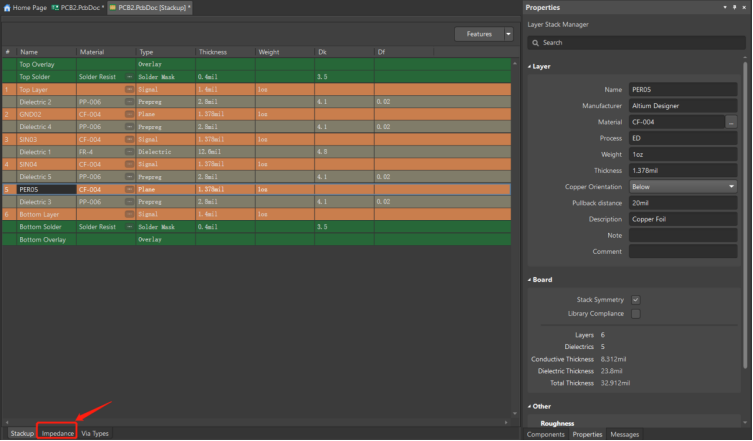

點擊層疊管理器中的【Impedance】，進入阻抗配置；

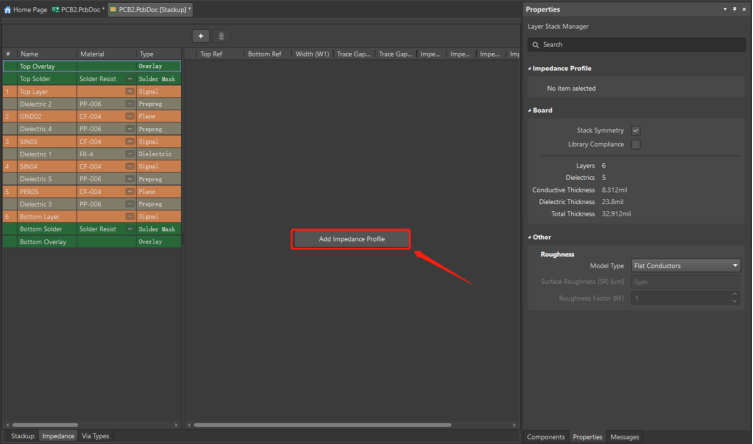

在彈出的對話框中，點擊【Add Impedance Profile】

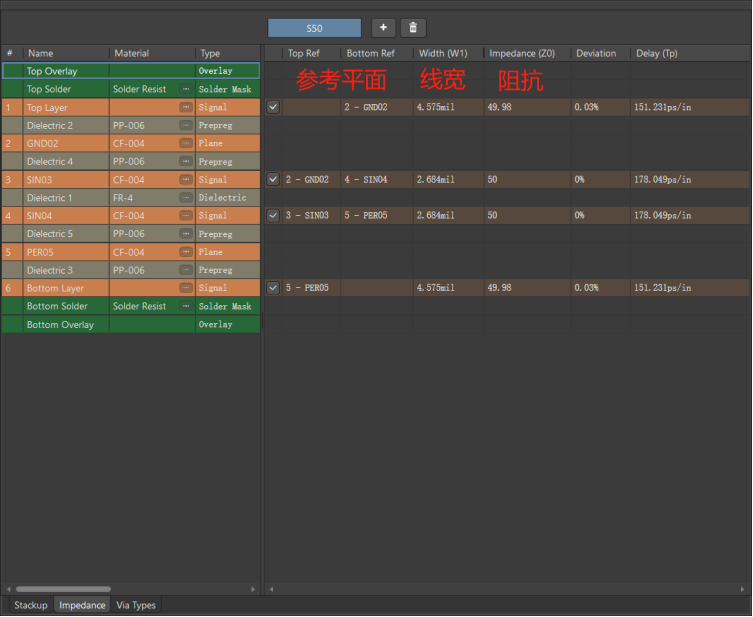

可以看到參考平面、線寬、阻抗等參數；

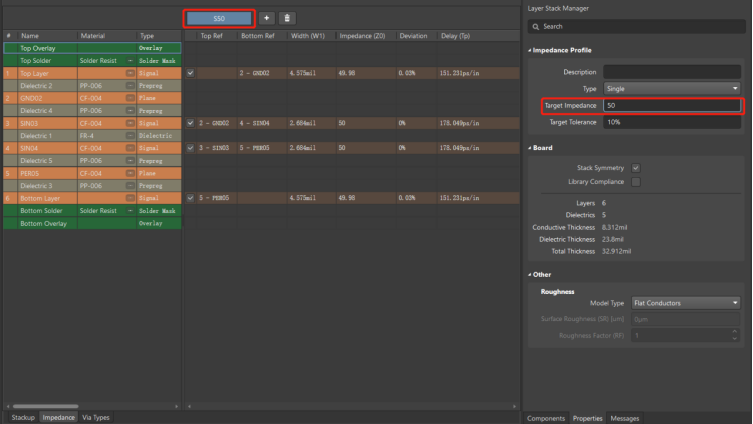

在屬性板中可以修改所需要的阻抗參數；

點擊“+”，可以添加不同的阻抗配置文件；

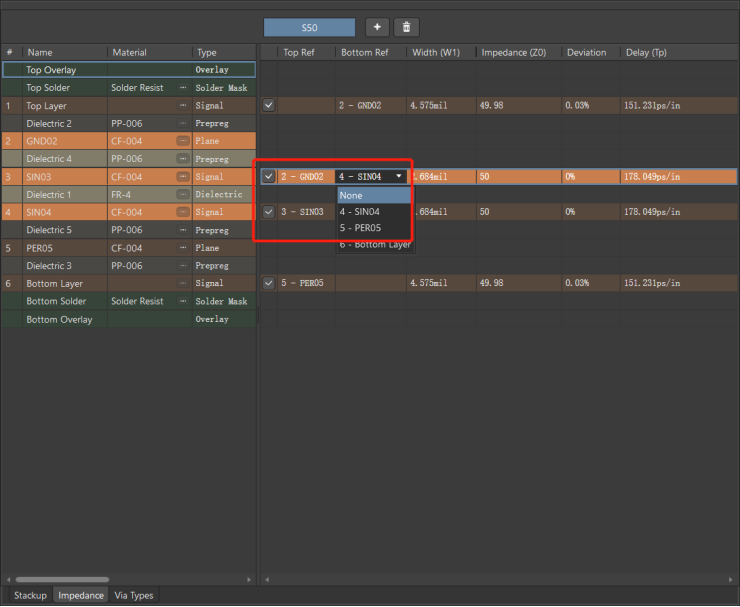

默認的參考層選擇不合適，可以對參考平面進行一個更改；

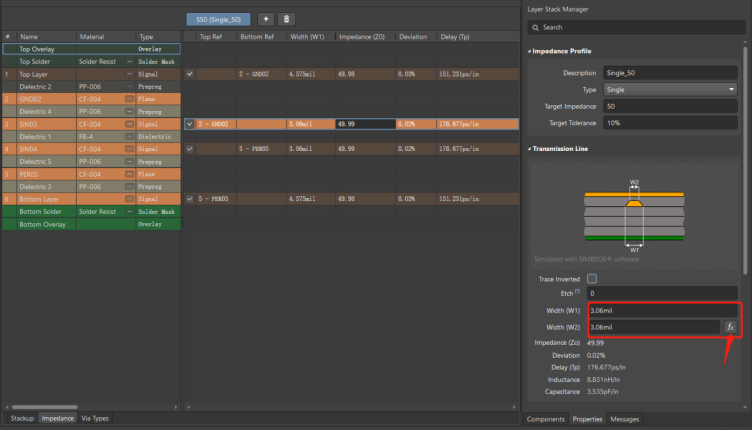

對信號層的走線寬度可在屬性版中進行修改，點擊“fx”可以進行計算；

修改好之后，可以看到標簽頁帶“*”，這里需要對文件進行保存，CTRL+S;

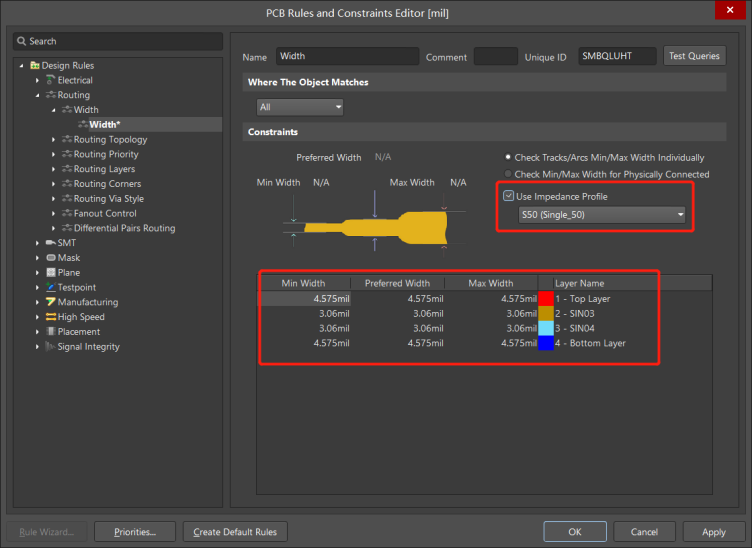

再次打開走線規則時，就可以看到阻抗文件可以調用了。
