首頁 > 資源中心 > FAQ 在原理圖文檔中，當啟用電路板級注釋"Board Level Annotation"命令時，將在項目目錄中創建一個以項目名稱命名，且后綴擴展為*.ANNOTATION的特殊文件。一旦創建這個文件，會影響位號Designator的顯示和處理方式。沒有自動移除此文件的方法。本文將向您展示如何從項目中移除此文件。
當一個項目被編譯Compiled（或使用Altium Designer 20及更高版本的動態編譯）時，對于每個原理圖頁面，頁面底部將至少有兩個選項卡。
- 第一個選項卡是"Editor"選項卡。這里顯示的是組件的邏輯位號。
- 第二個選項卡是"Compiled"選項卡，包含組件的物理位號。
通常，除非使用多通道注釋，否則每個選項卡中的位號值都是相同的。但是，如果*.ANNOTATION注釋文件已添加到項目中，唯一更新" Compiled "選項卡位號的方法是通過"Board Level Annotation"對話框。此處分配的值將在"Editor "選項卡中的位號旁邊以括號形式顯示。"Compiled"選項卡位號則會顯示" Board Level Annotation "定義后分配的位號值，也就是將要傳輸?shù)絇CB文檔的位號。
如果您不打算再使用" Board Level Annotation "，則".Annotation"文件需要手動刪除。一個".Annotation"文件只需調用命令即可創建。以下步驟將從項目中刪除注釋文件：
1. 首先，右鍵單擊項目中的頂層文件 .PrjPcb，然后選擇"Explore"。這將在 Windows 資源管理器中打開項目目錄。
2. 在Altium Designer（或Nexus）中，關閉項目（或關閉Altium Designer），這可以通過右鍵單擊項目并選擇"Close Project"來完成。
3. 項目關閉后，切換回 Windows 資源管理器。
4. 刪除".Annotation"文件。此文件與您的項目同名，并帶有".Annotation"擴展名。
5. 刪除文件后，返回Altium Designer并重新打開項目。
6. 您將收到一條消息，指出注釋文件被從項目中刪除?，F(xiàn)在可以保存項目。
此時，"Editor"選項卡和"Compiled"選項卡現在應具有相同的注釋值，并且將不再引用".Annotation"文件。
注意：

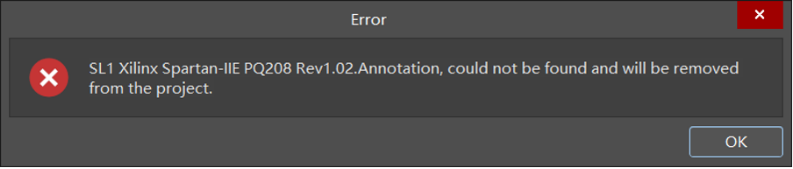

如果僅刪除項目中的".Annotation"文件，不執行上述步驟，則下次打開項目時，可能會看到一條警告消息，指出“項目里找不到".Annotation"文件，并將其從項目中移除?！?/span>
