鋪銅中過孔和焊盤有三種連接狀態：

no connect（不連接）

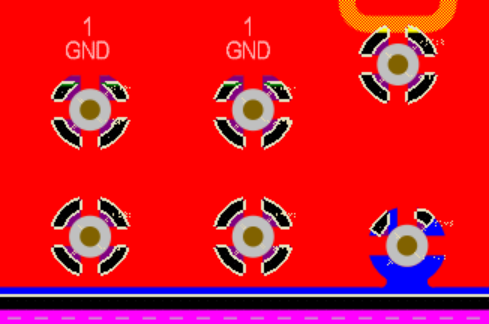

relief connect（十字形連接）

direct connect（直接連接）

一、過孔和鋪銅之間默認設置為十字連接，接下來操作變?yōu)橹苯舆B接。

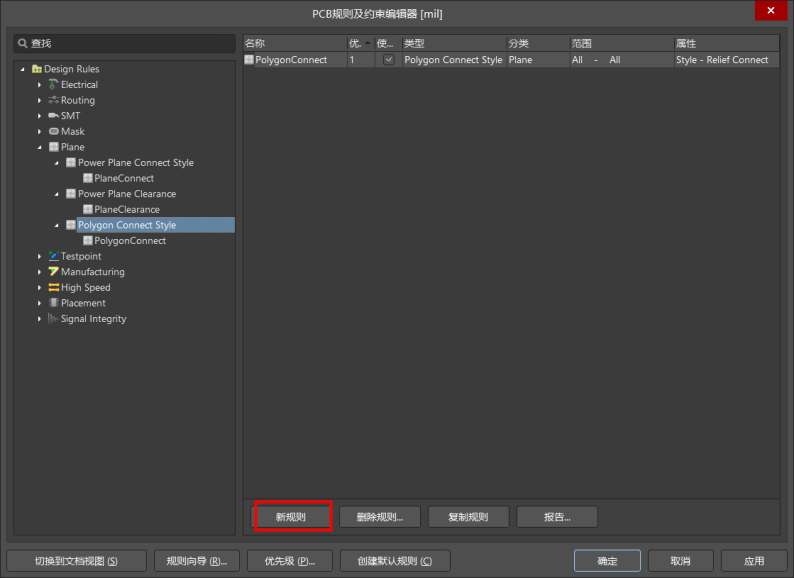

打開【設計】下的【規則】，新建連接樣式

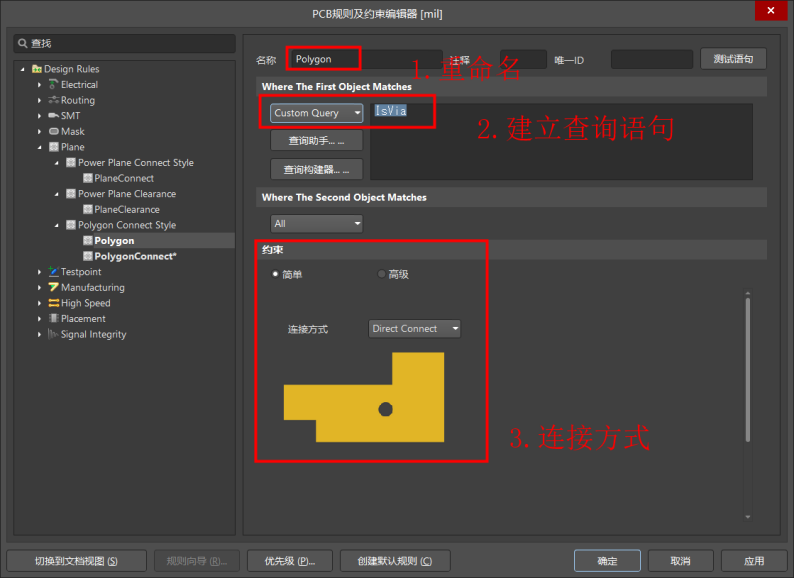

新建規則后進入先重命名規則，建立查詢語句“IsVia”，選則連接方式。

設置成功后，應用確定。

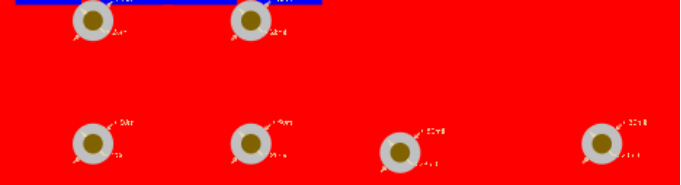

回到PCB中重新鋪銅即可。（快捷鍵，右鍵+YR）

二、 焊盤和鋪銅之間默認設置為十字連接，借下來操作變?yōu)橹苯舆B接。

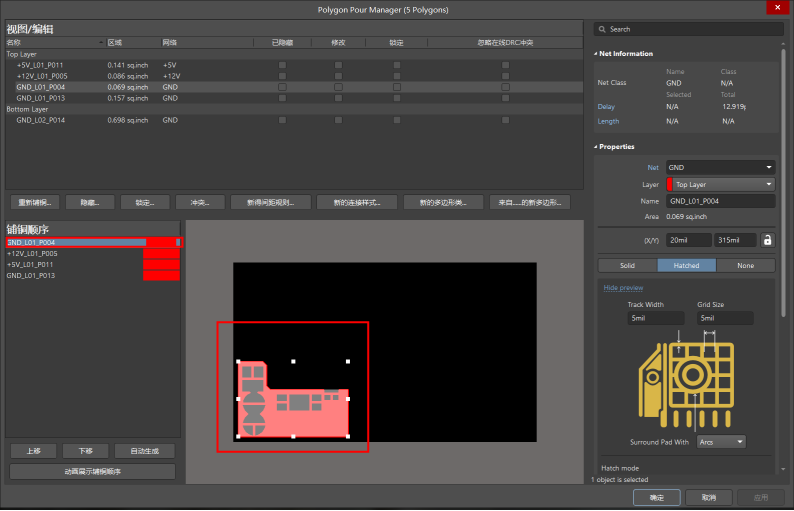

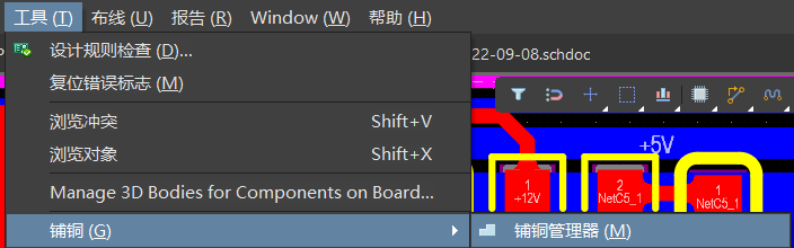

【工具】【鋪銅】→【鋪銅管理器】

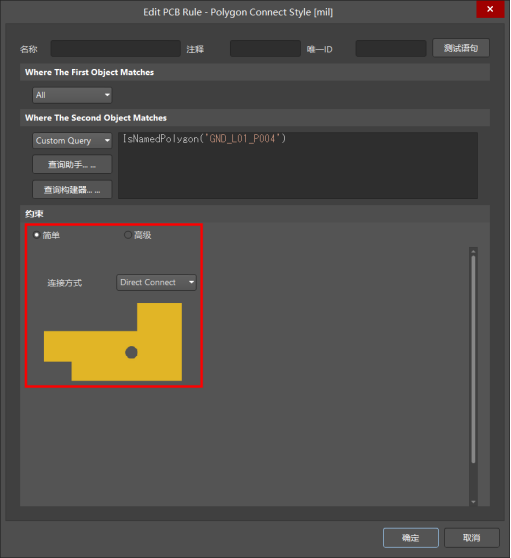

找到目標銅皮，打開新的連接樣式。

將連接方式調整為直接連接。

回到PCB中重新鋪銅即可。（快捷鍵，右鍵+YR）

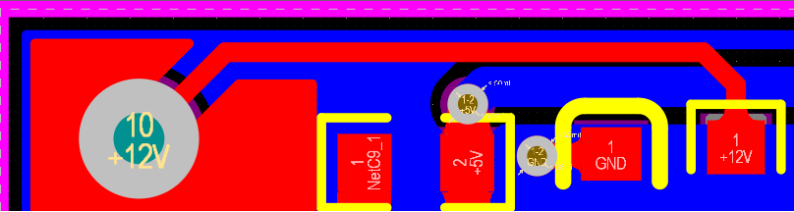

二、 鋪銅與走線是相同網絡是，走線銅層不連接現象。

調整如下：

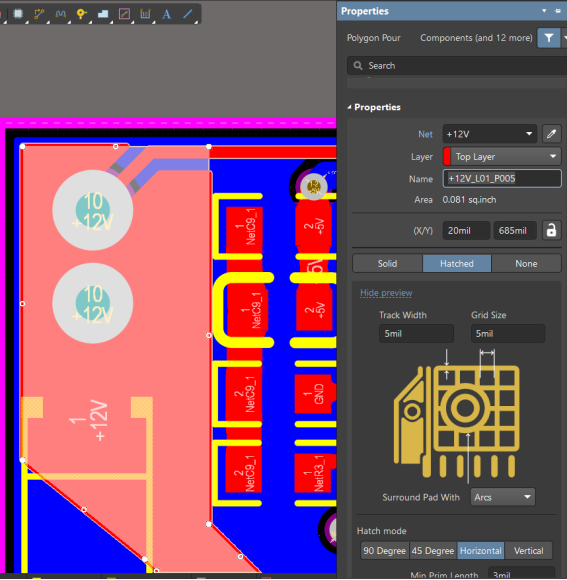

雙擊目標銅層，打開屬性面板

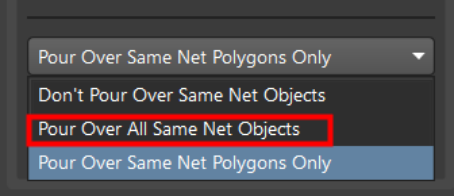

在屬性面板中找到，這個下拉框，選擇覆蓋所有相同的網絡。

回到PCB中重新鋪銅即可。（快捷鍵，右鍵+YR）
