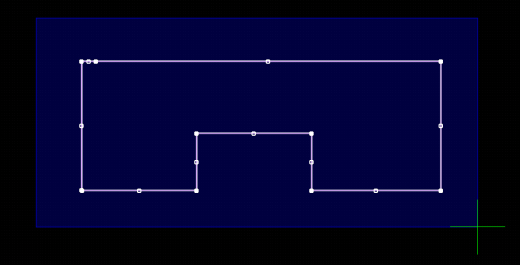

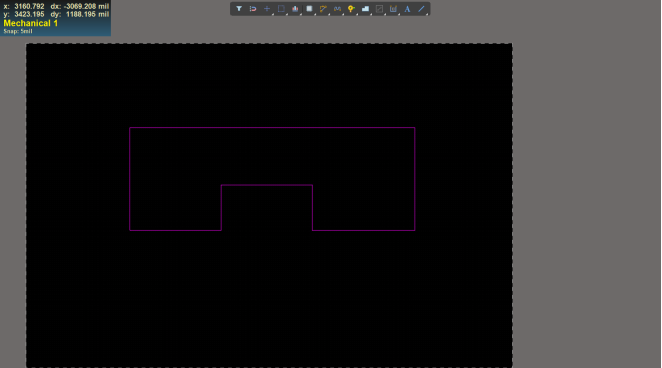

新建一個PCB圖紙,在機械層進行板框的一個切割。

框選中邊框。

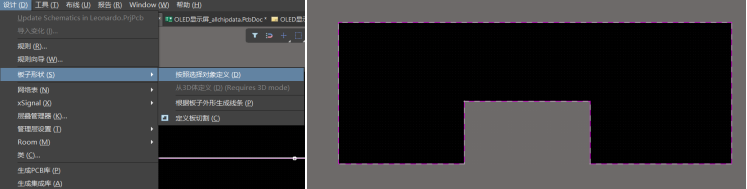

在設計菜單欄→板子形狀→按照選擇對象定義。

在設計菜單欄→打開層疊管理器。

在層疊管理器界面中選擇剛柔設計設置。

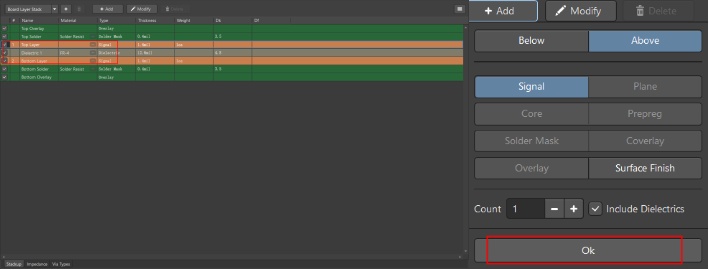

點擊中間的層疊后,在上方有個“+Add”點擊后,在彈出的頁面點擊“OK”。

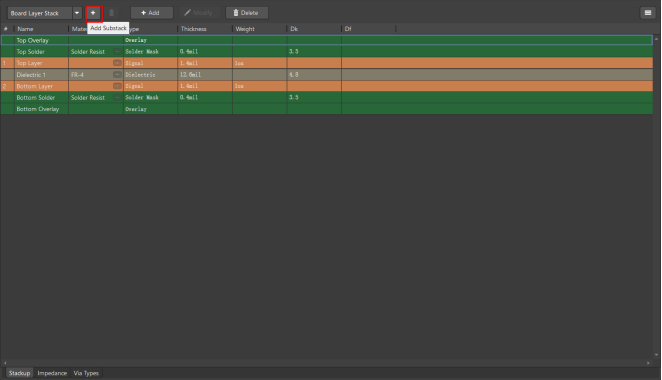

點擊“+”添加一個屬性卡。

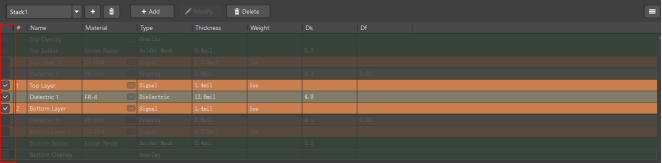

在出現新的界面中,將勾選取消,保留柔性設計的層疊結構。

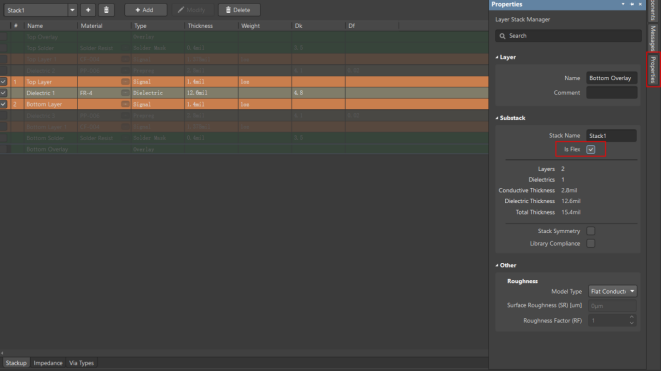

打開屬性面板,將Is Flax選項勾選。層疊管理器的設置完成要記得點擊保存或者Ctrl+S。

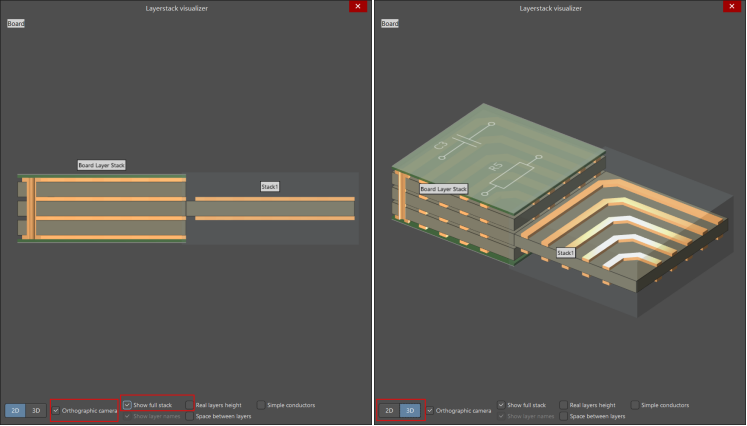

在工具欄下“圖層堆??梢暬鳌保梢詫側嵩O計的層棧情況進行一個預覽。

將選項框勾選??梢赃M行2D和3D模式的切換,對層棧情況進行預覽。

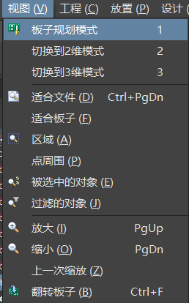

回到PCB圖紙中,在視圖菜單欄下,進入板子規劃模式。

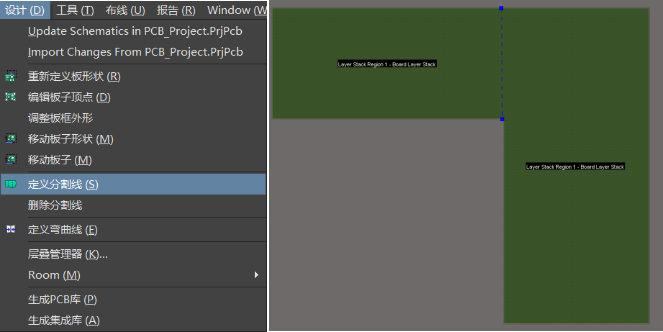

在設計菜單欄下,放置定義分割線。

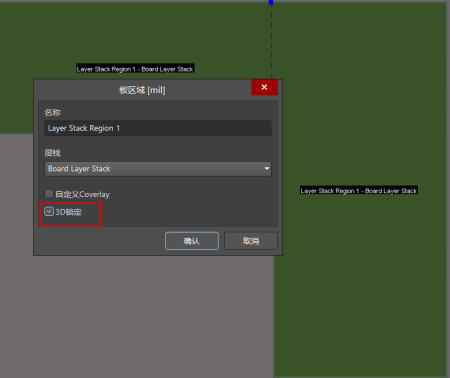

雙擊剛性區域,在彈出的對話框中,勾選“3D鎖定”。

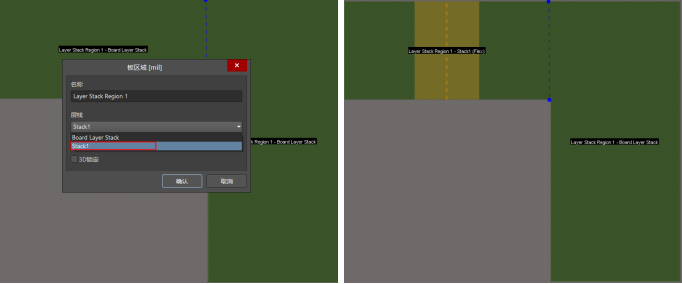

雙擊柔性區域,在彈出的對話框中,在層棧的下拉選項中選擇柔性設置。

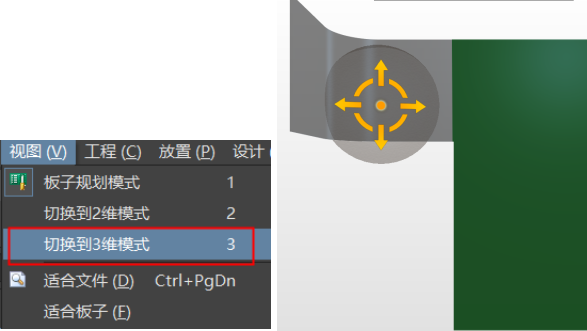

在視圖菜單欄下,切換到3維模式。按快捷鍵“5”就可以看到柔性區域的彎曲效果。

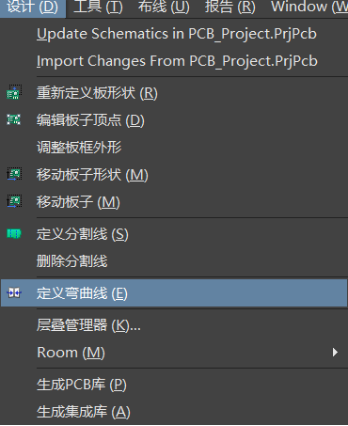

想要實現多個彎曲,在板子規劃模式下,添加設計菜單欄下的定義彎曲線放置。

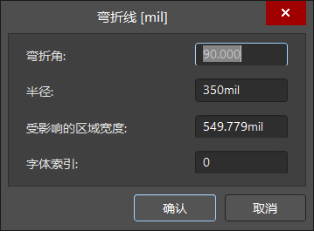

想要實現彎曲角度、彎折寬度的改變,在選中區域模式下,雙擊彎折線,在彈出的對話框中進行修改。
