在AD的PCB界面下如何使用極坐標

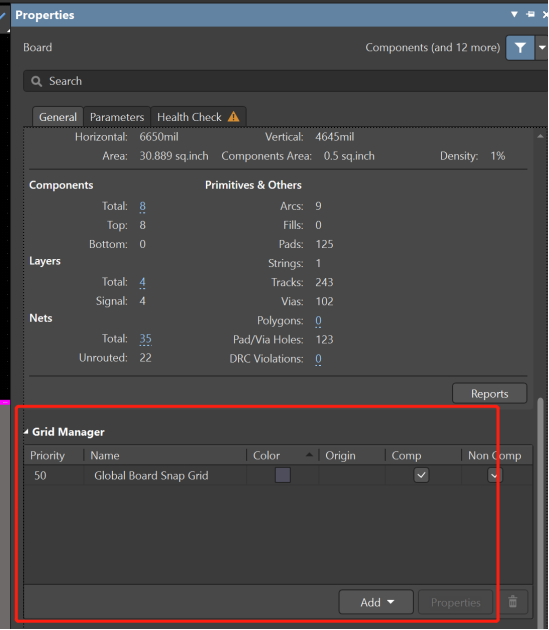

在PCB界面下打開屬性面板，找到Grid Manager一欄

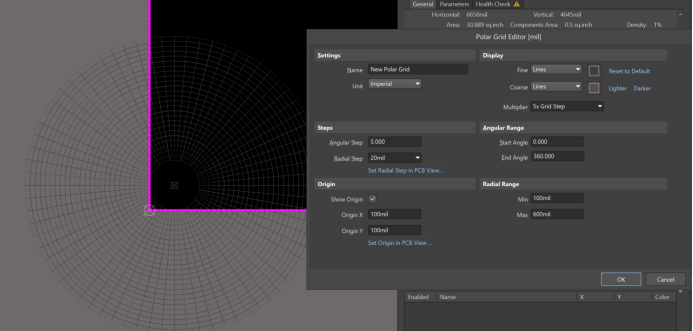

點擊Add按鈕，可以看到有Add Polar Grid（添加極坐標），添加后在Grid Manager一欄中會新增一行極坐標，并且能看到極坐標出現在界面中

“Origin”和”Comp”分別為顯示極坐標原點選項和元器件自動捕捉極坐標選項。選中極坐標后點擊屬性，可以打開極坐標編輯界面。

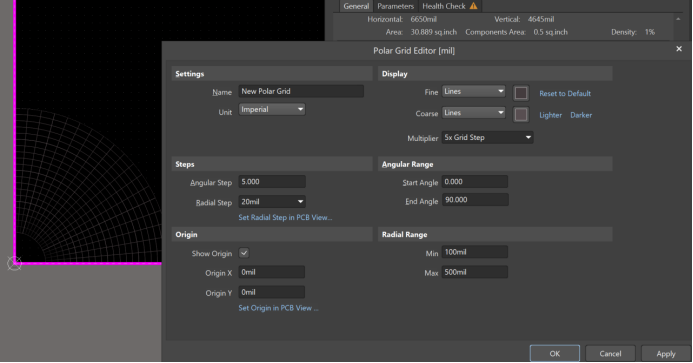

Steps中的Angular Step為極坐標角度間隔設置，Radial Step為極坐標半徑間隔設置；Angular Range中的Start Angle為起始角度，End Angle為終止角度，這里決定了極坐標的角度范圍。Radial Range的值設置極坐標半徑大小。Origin可以設置極坐標的原點。

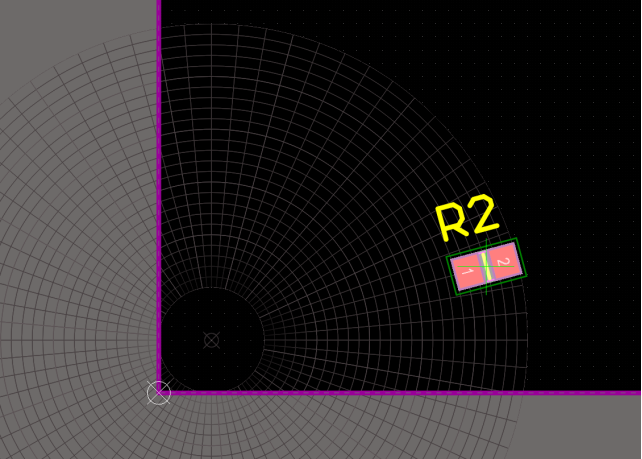

設置完極坐標后，把元器件放置極坐標上的時候，會自動捕捉極坐標的格點。
