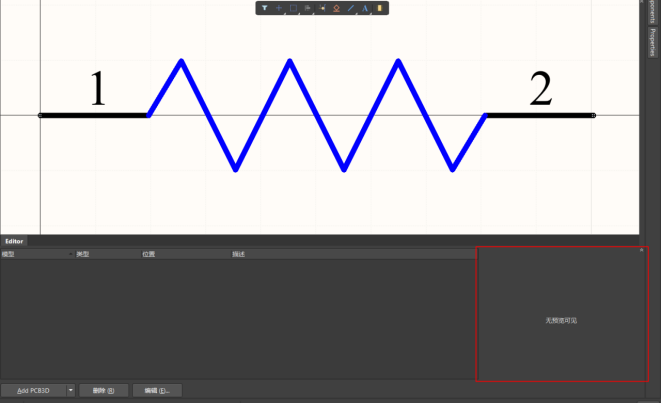

首頁 > 資源中心 > FAQ 畫好原理圖符號后可以看到，右下角的封裝信息沒有顯示。接下來添加封裝。

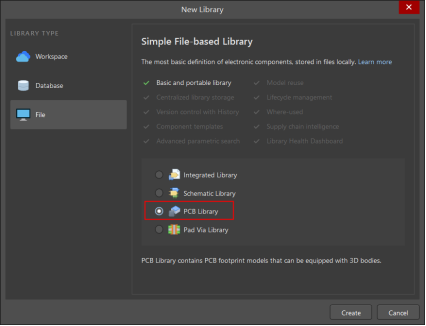

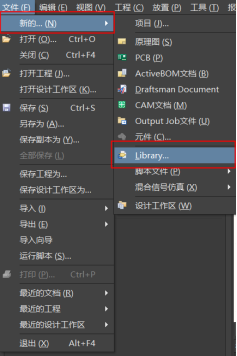

1.創建一個PCB封裝庫。

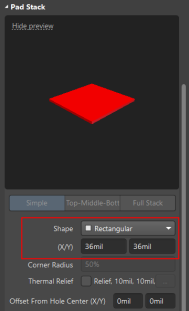

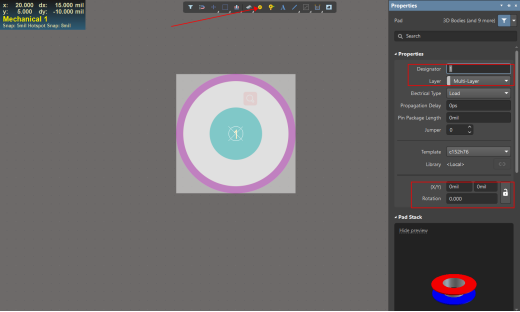

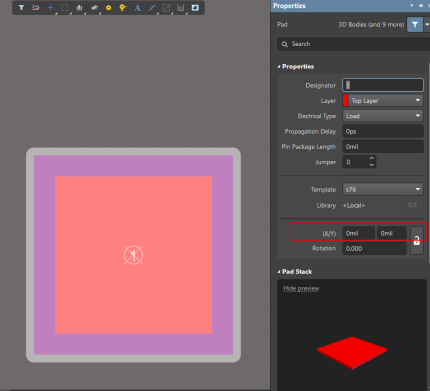

2.放置一個焊盤，在面板中修改屬性（命名、層、位置、形狀，大小等）。
3.設置好一個焊盤之后，由于電阻需要兩個焊盤所以進行復制粘貼。選中焊盤后Ctrl+C光標變?yōu)榫G色十字后點擊焊盤，Ctrl+V一樣的焊盤出現放在原點處。

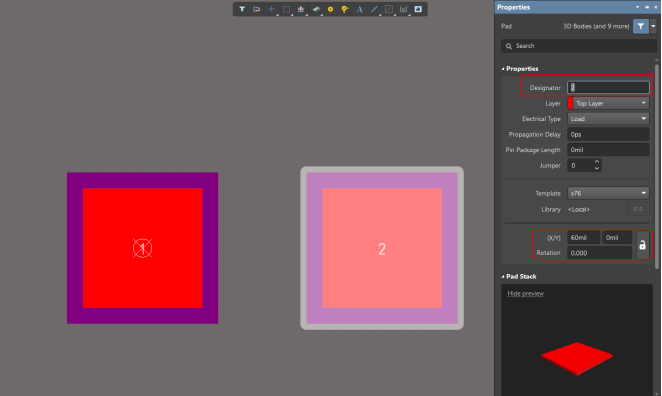

4.兩個焊盤重疊后，在屬性面板上修改位置信息。
修改前：

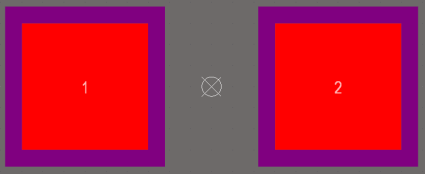

修改后：

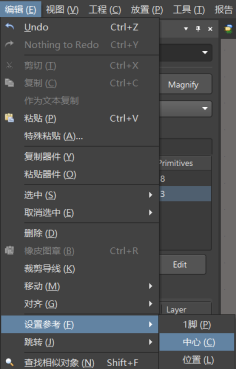

5.放置好焊盤后，修改一下參考點，設為中心。
6.放置焊盤后，添加3D模型。
（1）使用3D元件體來自行創建3D模型。

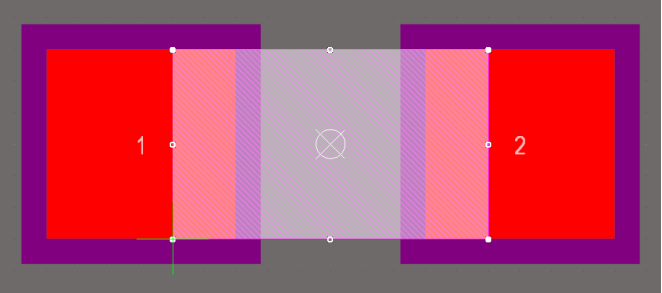

在四個腳進行左鍵單擊。

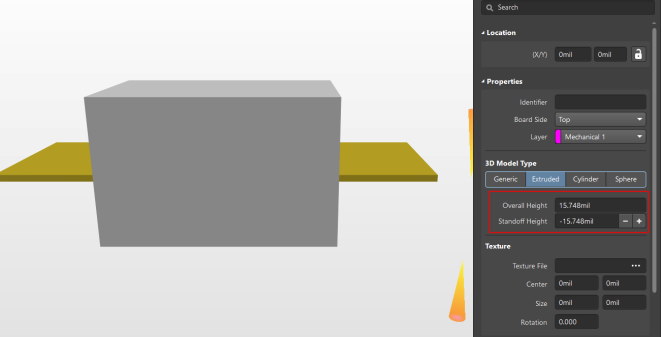

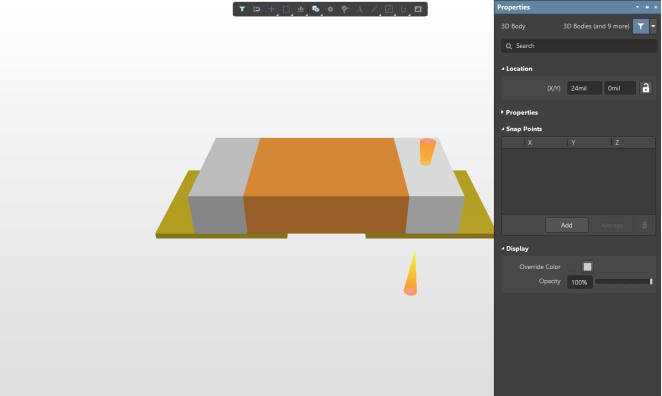

切換至3維視圖，進行修改添加的3D體的高度和顏色。
修改前：
修改后：

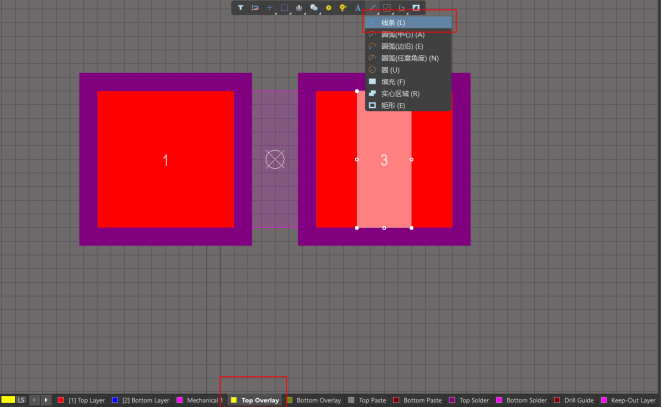

相同操作，添加電阻的焊接點。

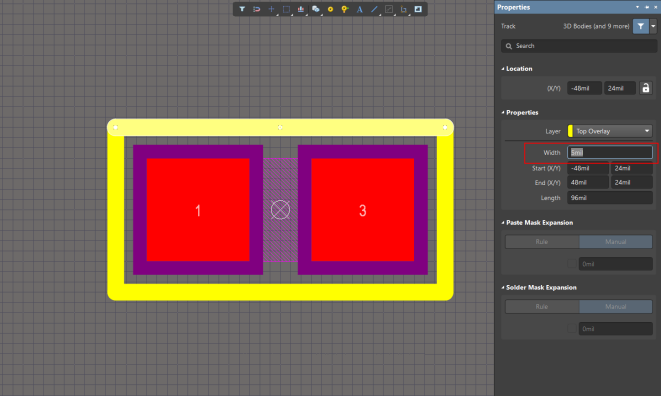

在絲印層，給焊盤布上一圈絲印。
修改絲印的線寬。
修改前：
修改后：
（2）可以使用已有的3D體模型庫添加

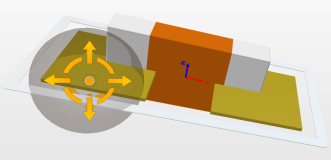

使用已有的3D體模型庫添加后，這個3D模型在XZ軸的二維平面中，需要圍繞X軸旋轉90°來調整到與焊盤在同一個平面中。調整擺放位置與整體大小即可。

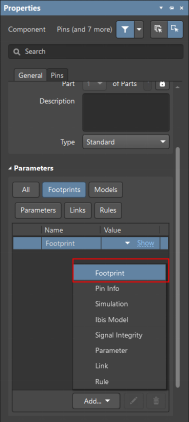

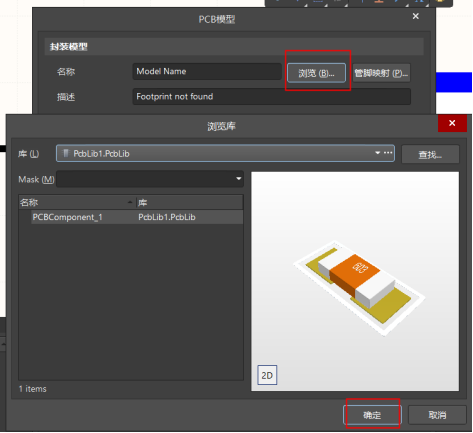

7.在該原理圖符號庫中，找到屬性面板中添加PCD封裝模型。

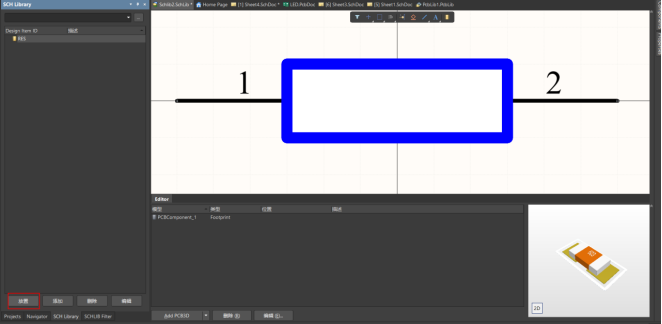

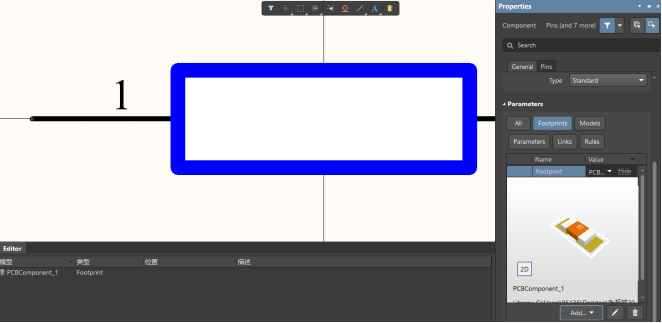

8.在屬性板中有里封裝預覽效果，就是添加成功了。
9.最后點“放置”就可以放置到原理圖當中了。
