首頁 > 資源中心 > FAQ 元器件在擺放后、粘貼復用后，元器件按的標注是存在沖突報錯的狀態。在設計中去將一個個的元器件標注去修改，是非常費力且繁瑣的方法。這里提供一個快速解決標注沖突的方法，步驟如下。

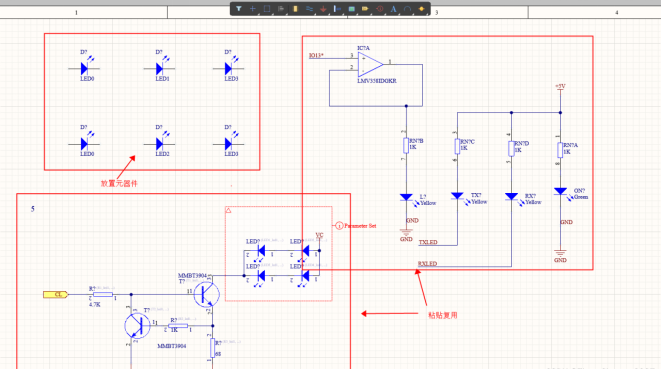

可以看到，每個元器件的標注中是存在 “？”。

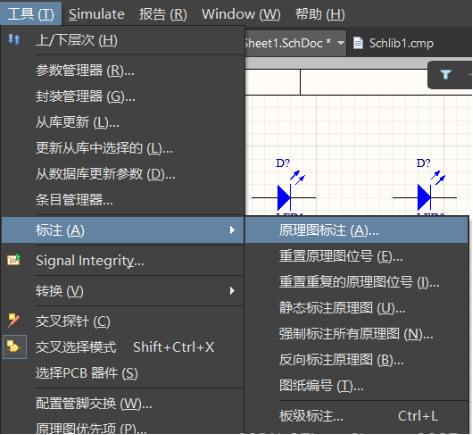

在菜單欄下執行“工具”→“標注”→“原理圖標注”的命令。

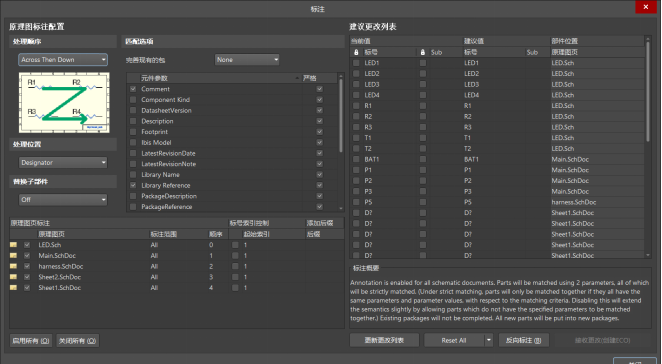

彈出了一個“標注”窗口。

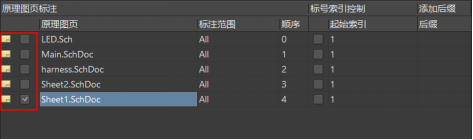

在原理圖頁標注一欄中將不需要更改的原理圖取消勾選。

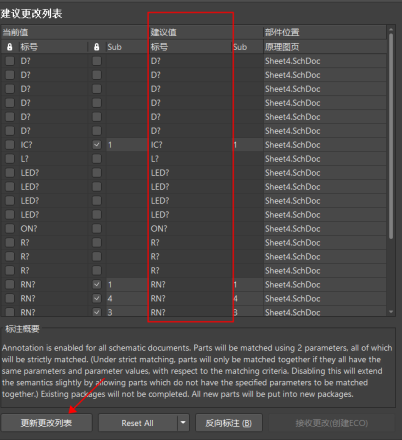

在窗口的右側，有一個建議更改列表，能夠看到目標原理圖中所有元器件標號情況。
點擊“更新更改列表”。

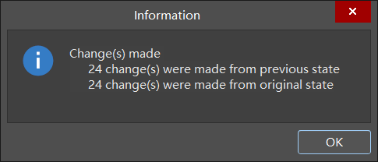

跳出一個窗口點擊“OK”。

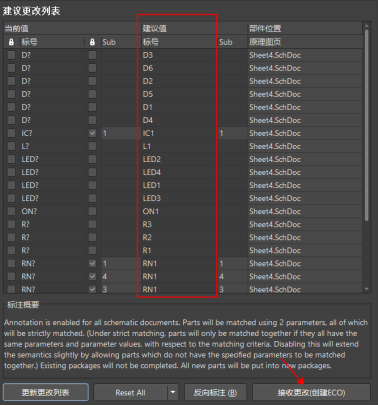

可以看到元器件的建議值，已經自動生成了自己的標號。
點擊“接收更改（創建ECO）”。

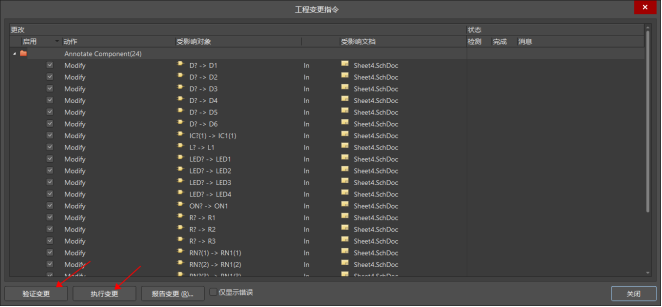

彈出工程變更指令窗口，先后點擊“驗證變更”、“執行變更”兩個指令。

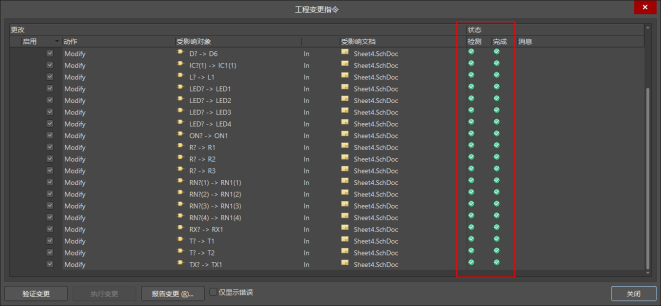

可以看到執行指令后，狀態欄報綠色對勾表示都通過。
將彈窗全部關閉，回到目標原理圖中。可以看到元器件的標號已全部更改完畢。
