新部件功能的使用，將一個元器件劃分多個部件（Part），在原理圖電路連接時， 可以使電路設計的可讀性更加方便。并且劃分的結果不會影響元器件的封裝，只需要將管腳位號標記準確即可。

此文檔說明以 LMV385IDGKR-P 元器件符號繪制為例。

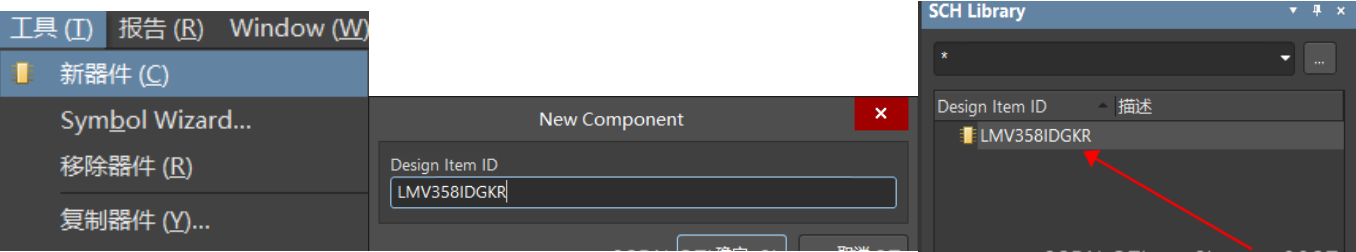

1. 進入原理圖符號庫界面后，在菜單欄下“工具”→“新器件”，創建一個新的原理圖庫元器件，并為元器件進行重命名。

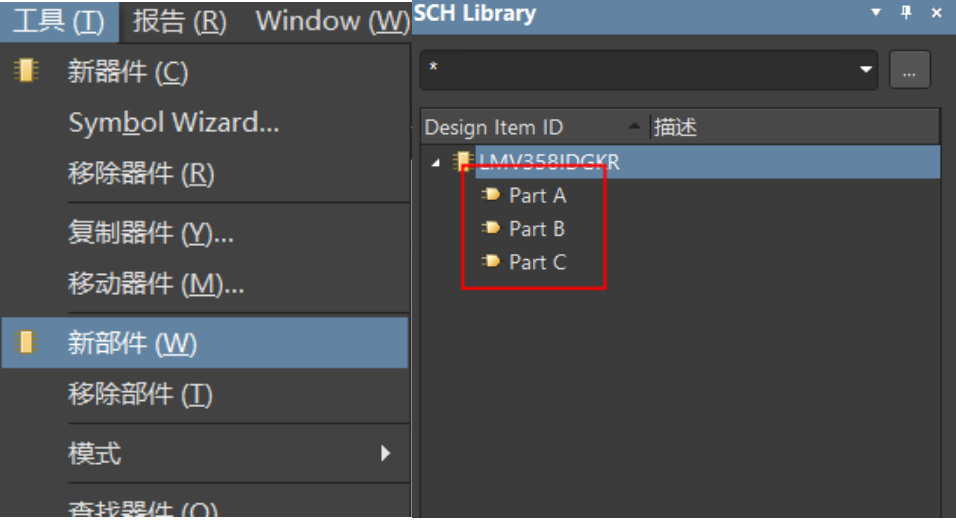

2. 在菜單欄下“工具”→“新部件”，給元器件新建三個部件。

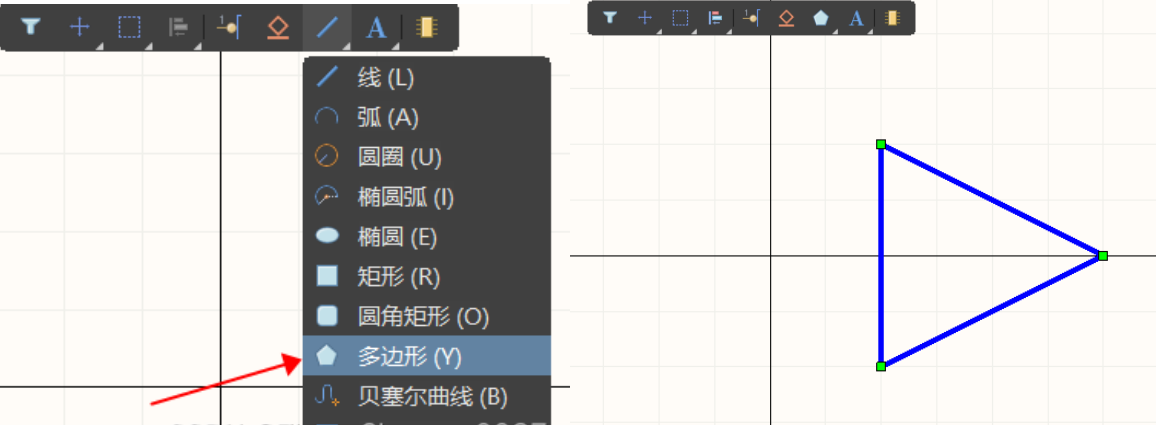

3. 在 Part A 中繪制第一個部件，單擊原理圖繪制工具欄中的“放置多邊形”進行繪制元器件主體結構。

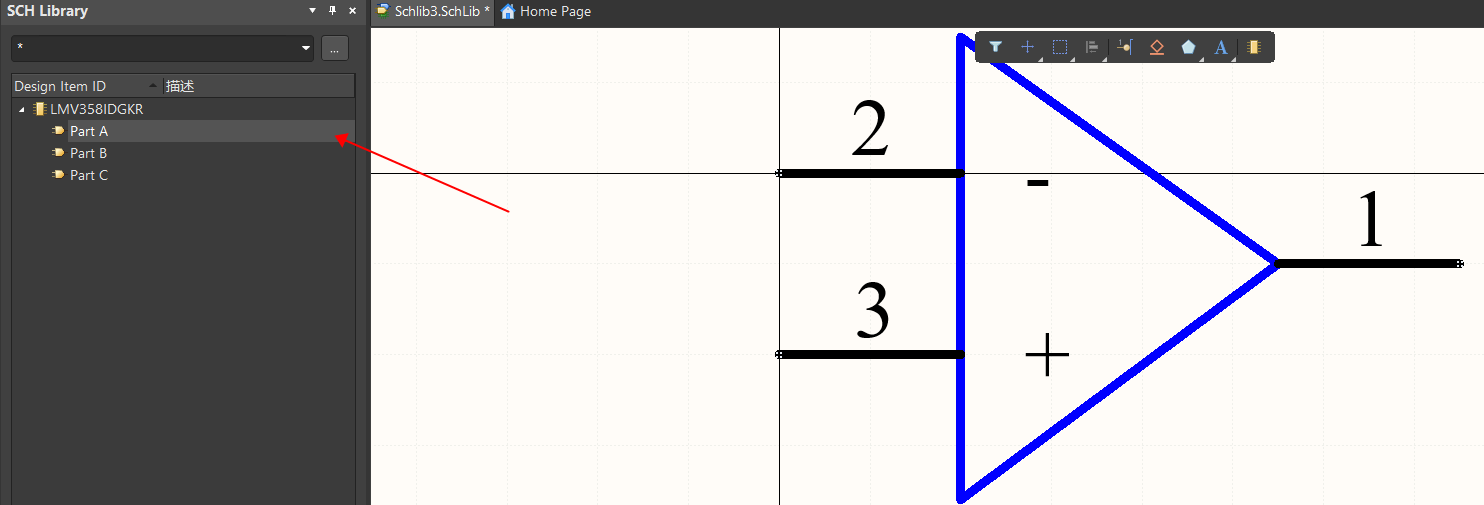

放置管腳，單擊原理圖符號繪制工具欄中的“放置管腳”，將管腳屬性設置正確。

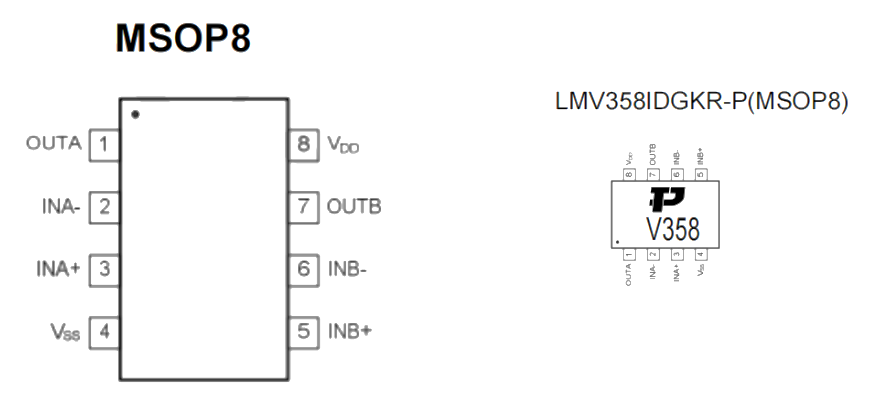

【 對照數據手冊，管腳 1 為輸出管腳OUT1，管腳 2 和管腳 3 為輸入管腳IN1-和IN1+ 】

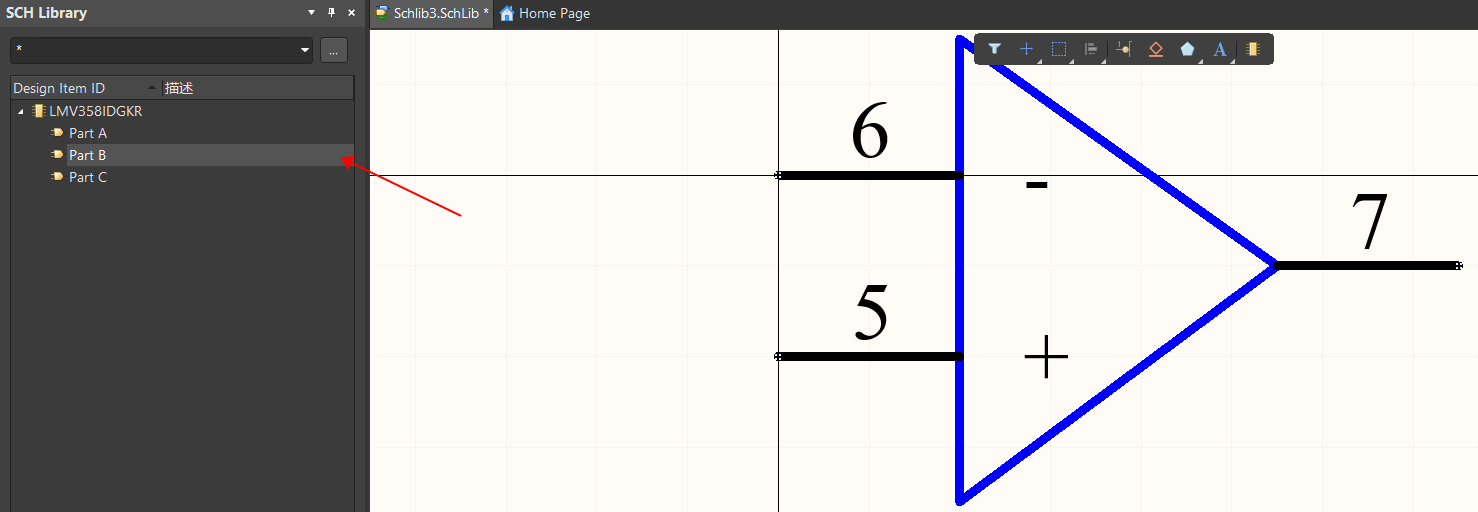

全選后復制，進入 Part B 粘貼。只需要進行管腳位號的修改即可。

【 對照數據手冊，管腳 7 為輸出管腳OUT2，管腳 6 和管腳 5 為輸入管腳IN1-和IN1+ 】

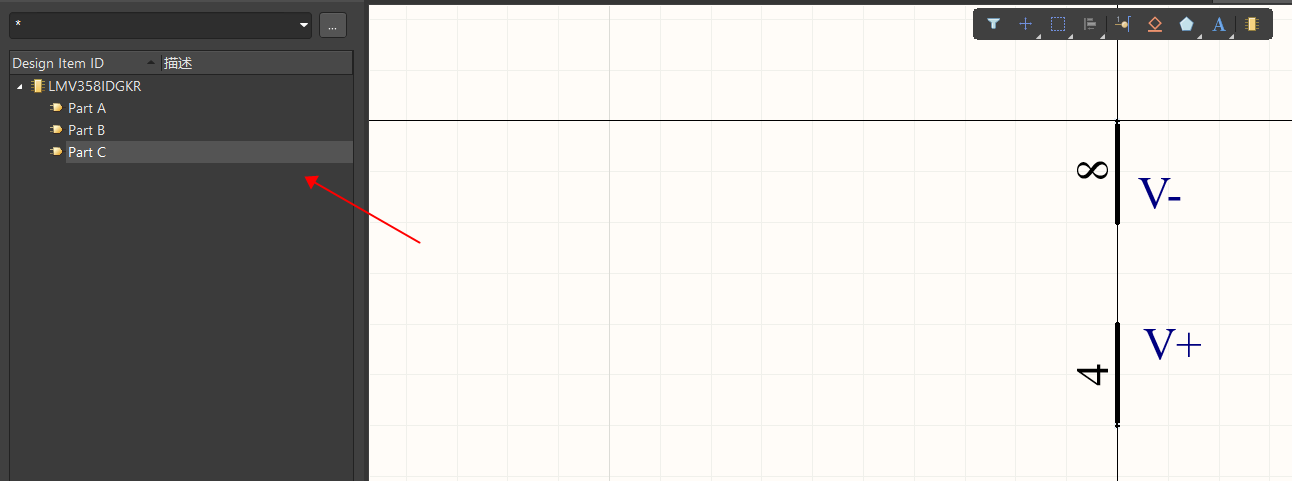

在 Part C ?中繪制公共電源管腳。

【 管腳 8 和管腳 4→VSS 與 VDD】

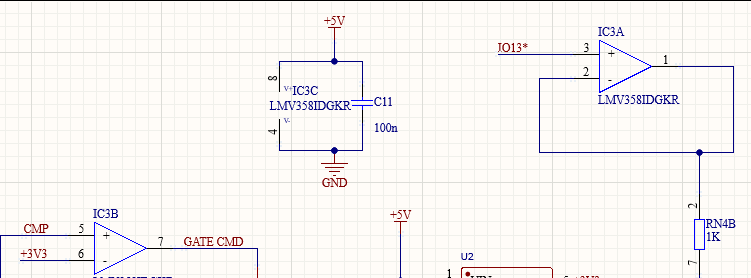

放置在原理圖中，可以使該元器件的電路連接的可讀性增強。原理圖線路上的連接更加簡潔。
