首頁 > 資源中心 > FAQ 在PCB設計中運行DRC檢查，發現有些錯誤的地方?jīng)]有檢查出來，怎么解決。
1. 先檢查一下DRC規則中是否對沒報錯的地方有過設置，導致檢查結果沒有報錯。

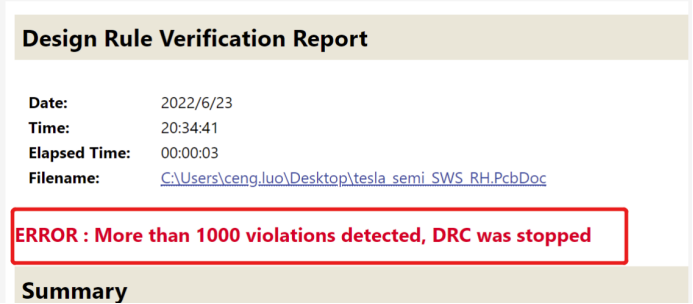

2. 在規則沒有問題的情況下，在運行DRC檢查后可以查看一下檢查報告，是否有下圖中紅色那行字。
3. 紅色這行字的意思是DRC檢查到的沖突問題超過了設置的1000個上限（軟件默認為500個），在檢測到1000個之后停止了檢測。這時候，需要把檢測的上限調高，這樣才能在檢測到的沖突超過1000后繼續進行檢測。

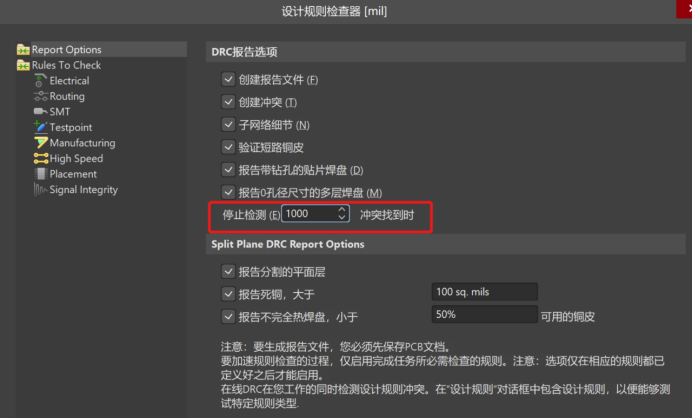

4. 在運行DRC檢查的時候，把對話框內“停止檢測”的數字調高，再運行檢測，再達到上限，就再次調高，直到完全檢測為止。
