【ANSYS】如何利用已有的網格剖分,不必再進行自適應求解就能得到精確結果,節省自適應求解的時間?-2022

有兩種方式,都可以達到利用已有的網格剖分的效果。HFSS 在求解相同幾何模型后的網格可以重新利用,供新的求解頻率或不同求解類型使用。軟件將自動將原先設計剖分后的網格作為初始網格,以減少自適應迭代的次數。具體方法如下:

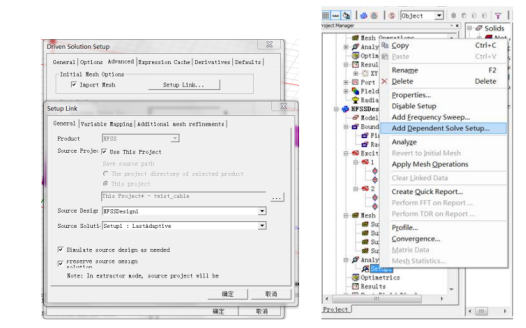

方法 1,手動設置 import mesh,設置原有設計的路徑及求解設置。如求解后的腔體濾波器的本征模式 eigen mode 分析作為初始網格模型供相同結構的驅動模式或驅動終端等設計類型使用,以達到節省自適應求解的時間的作用。



方法 2,在原先求解設置項點擊右鍵設置 add dependent solve setup, 此設置省去導入指定設計的操作。此方法適用于多頻點寬帶掃頻仿真。如使用 2.5GHz 頻率下剖分后的網格作為5GHz求解頻率的初始網格,簡化剖分過程,快速能得到精確結果。
