在PCB布線的時候，有時候需要對部分電路單獨設置規則。由于在PCB中無法直觀的看出哪些元器件屬于哪個電路，這就需要反復與原理圖核對，來確認哪部分需要去單獨設置規則。這種情況下，可以在原理圖中對部分電路進行PCB的規則設置，因為在原理圖中電路圖一目了然，設置起來更方便。

具體步驟如下：

1. 執行菜單“Place”—“Directives”—“Blanket”，將需要單獨設置的電路部分框在區域內。

2. 執行菜單“Place”—“Directives”—“Parameter Set”，將參數設置符放置在畫好的區域框上

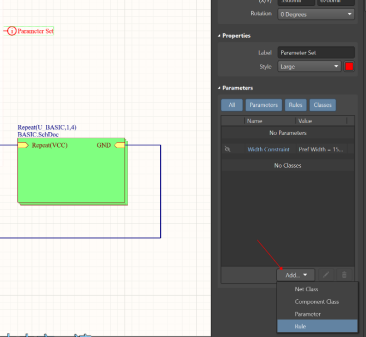

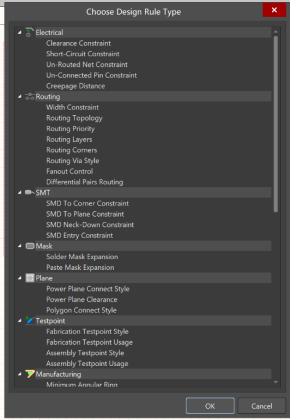

3. 選中“Parameter Set”符號，打開屬性對話框，點擊Add添加規則，打開規則設置

4. 設置需要修改的規則，然后更新PCB，就能將設置好的規則導入到PCB中。
