位號調(diào)試時需要注意的原則：

1 位號大小合適，顯示清晰。

2 位號不能被元器件遮擋。

3 位號的方向和器件盡量一致。

如果要在PCB顯示位號大小，至少要6/30mil （線寬6mil 高度30mil）；也可以設置為8/40mil；

如果不在線路板上顯示，則可以選擇4/20mil 或5/25mil，進行設置。

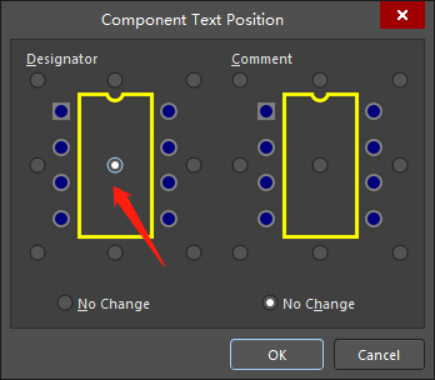

將位號放置在元件內(nèi)部時，先按快捷鍵Ctrl+A全選，再按快捷鍵A+P，打開“Component Text Position”對話框，在“Designator”中選擇中間位置，點擊OK ,這樣就可以把標號都放置在元件內(nèi)。

底層位號在正常情況下看是鏡像的，會感覺很不習慣，可以按快捷鍵V+B把線路板進行翻轉(zhuǎn)，這樣就可以正常的編輯位號。改好之后，再按快捷鍵V+B恢復到正常顯示。
