點擊Altium Designer中File->SmartPDF，設置將top layer 、bottom layer、 multi layer 設置為hide，分開生成top overlay、bottom overlay。注意：不能同時都生成top overlay、bottom overlay，因?yàn)槿绻瑫r生成，則底層絲印層和底層絲印層會重疊在一起。還要注意的是，在生成底層絲印層時，需要將絲印標號“鏡像”，生成的絲印文件才是正?？勺x的文件。具體操作請參考下文圖文步驟：

1、選中需要輸出絲印的PCB文件 ???

2、文件->smart PDF，再NEXT，到

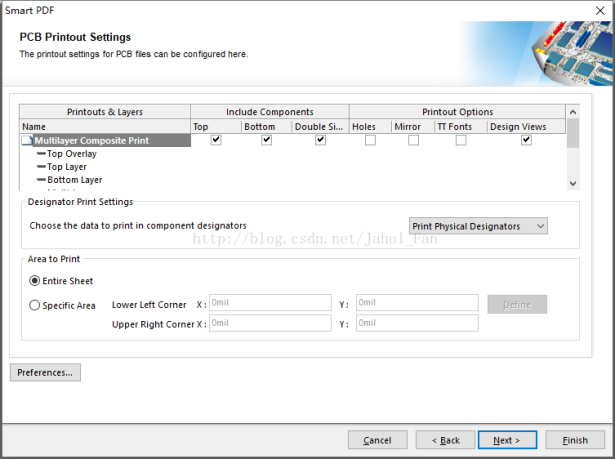

3、NEXT到

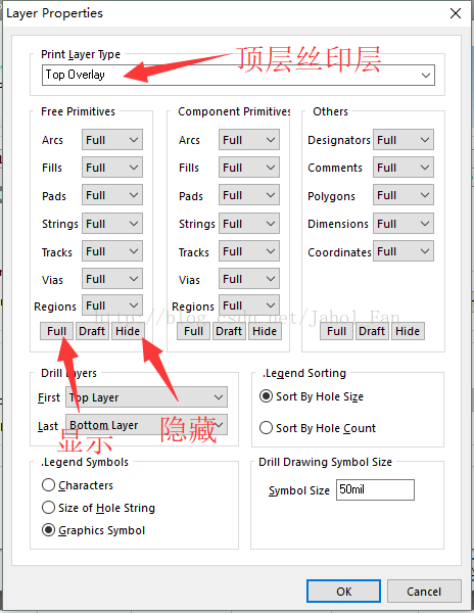

4、雙擊設置層信息

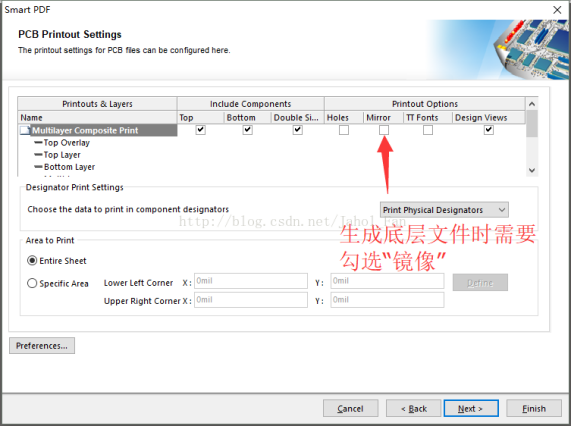

full表示顯示，hide表示隱藏 ??生成底層絲印文件時，需要勾選“mirror”

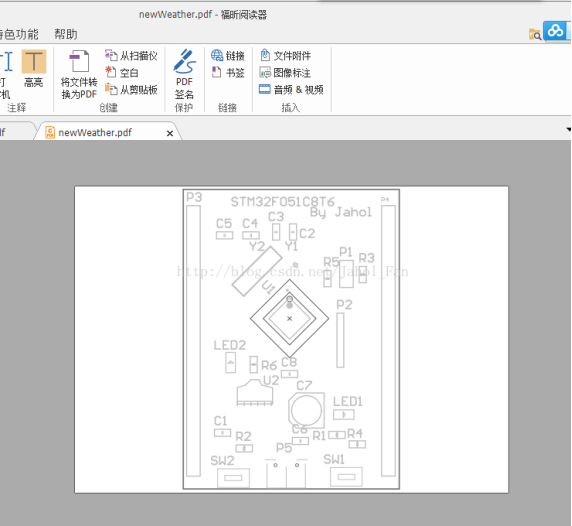

生成的絲印文件如下圖所示：
