首頁 > 資源中心 > FAQ 當我們將原理圖轉換為PCB的時候，會出現全部元件變綠，或者部分元件變綠的情況。全部元件變綠一般就是沒有把ROOM勾選刪除掉。出現部分變綠的情況，一般是部分元件的設計規則不滿足軟件的其實規則要求。有的元件的封裝焊盤距離很小，就可能導致變綠的情況。針對這種情況我們來解決掉。

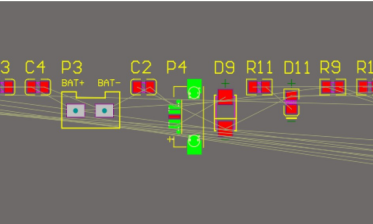

1.下圖一個micro usb的元件是綠的，這是由于焊盤間距太小導致的。

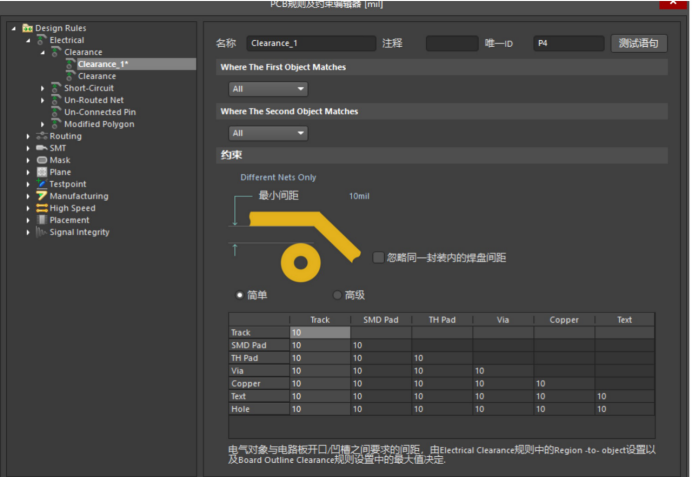

2.設計-規則-Electrical-clearance-點擊右鍵新建
3.選擇first object matches - custom query

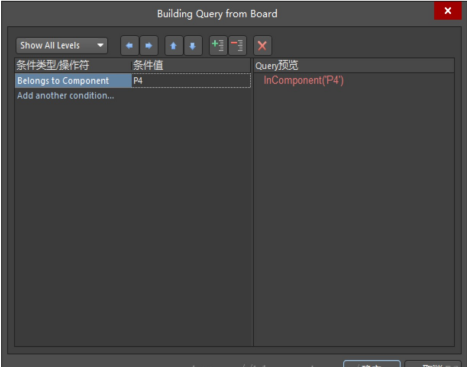

4. 查詢建構器-belong to component-P4-確定

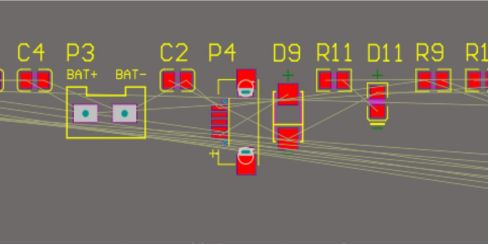

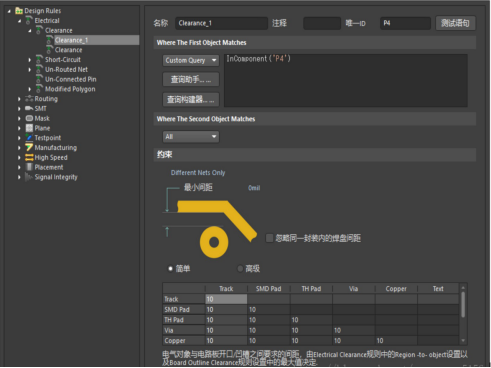

5.把最小間距改成 0mil 就不會報錯了
