PCB設計時，設計規則共分為10個大類。

1電氣類規則（Electrical）：

1) 間距（Clearance）:

2) 短路（ShortCircuit）

3) 開路（UnRoutedNet）

4) 爬電距離（Creepage Distance）

2布線類規則（Routing）:

1) 線寬（Width）

2) 過孔樣式（Via Style）

3) 差分對布線（Differential Pairs Routing）

3表面貼裝類規則（SMT）：

4掩膜類規則（Mask）：

5平面類規則（Plane）：

1）覆銅連接樣式

6測試點規則（Test point）：

7制造類規則（Manufacturing）：

8高速規則（High Speed）：

9布置規則（Placement）：

10信號完整性規則（Signal Integrity）：

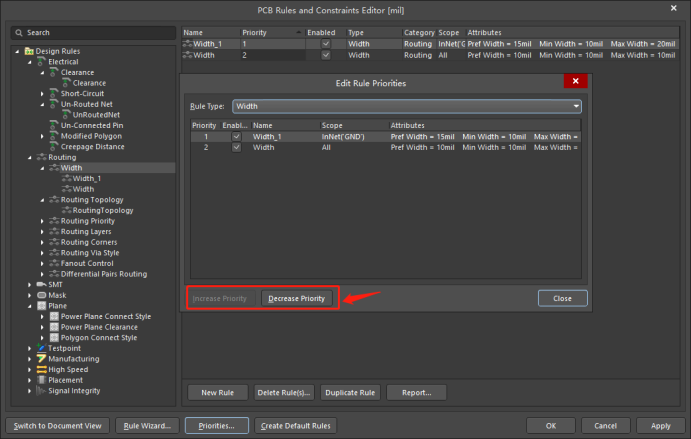

規則優先級調整：

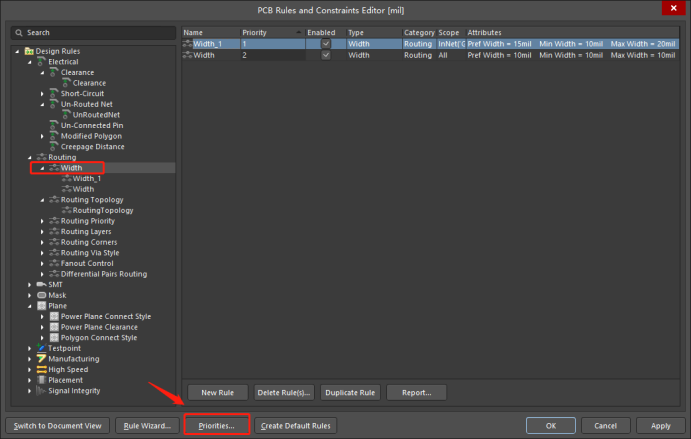

選擇有多條約束的規則，例如線寬； 點擊下方Priorities...（優先級）

選擇需要調整優先級的約束，點擊 增加優先級，或降低優先級。

建議將全局規則（即約束對象都為All）始終設置為最低優先級，受約束范圍最小的可以設置成最高級。不同類別的優先級，為同一等級。
