首頁 > 資源中心 > FAQ 在PcbLib，查看輪廓線，放置3D實體并選擇要嵌入3D實體的3D步驟模型。支持的模型類型包括STEP、Parasolid和Solidworks零件文件）：放置 ? 3D 正文 ? 選擇文件 ?打開
左鍵單擊將3D 主體放入封裝中，然后單擊鼠標右鍵退出其他3D 主體的放置。

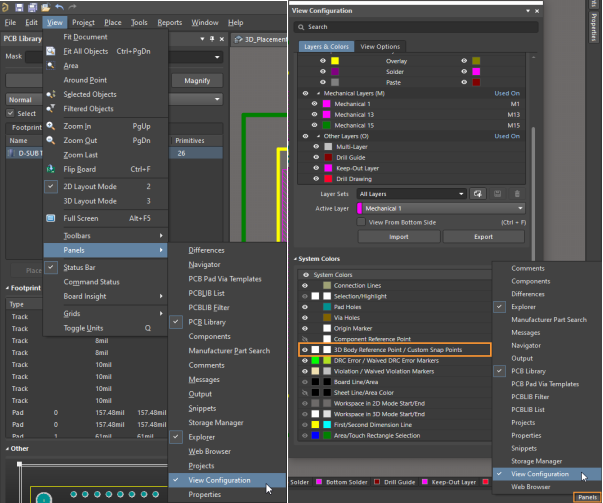

使用Altium Designer左下角的"面板"按鈕在視圖配置面板中啟用3D實體參考點/自定義捕捉點的可見性，或者查看 ? 面板 ? 從文件菜單中查看配置。
展開視圖配置面板的"圖層和顏色"選項卡中的"系統顏色"部分

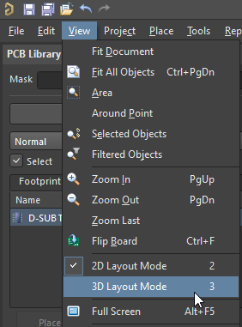

在3D視圖中定向3D模型以進行對齊，輸入封裝的 3D 視圖，查看 ? 3D 布局模式或使用鍵盤上的3鍵

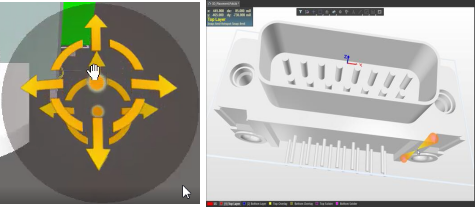

以3D形式定向視圖，以便需要與板表面接觸的3D模型的面在視圖中。這是使用Shift + 右鍵單擊+移動鼠標來定向視圖完成的。

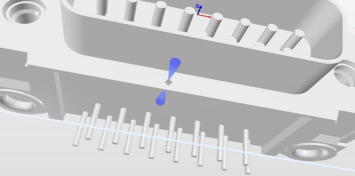

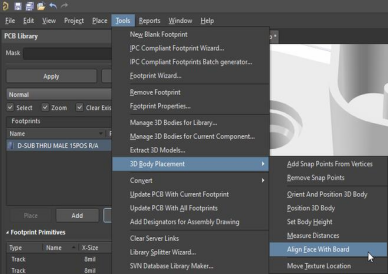

將階梯模型的底面與 PCB 工具的頂面對齊? 3D 主體放置 ? 將面與電路板對齊
選擇一個3D主體，如Altium設計器底部的狀態欄中所示。如果看不到狀態欄，請使用"視圖"?"狀態欄"，使其在視圖中

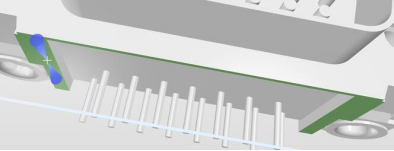

選擇需要與PCB表面接觸的3D步驟模型的面，如狀態欄所示
在圖釘中心創建對齊點，以便精確地將針到孔對齊。

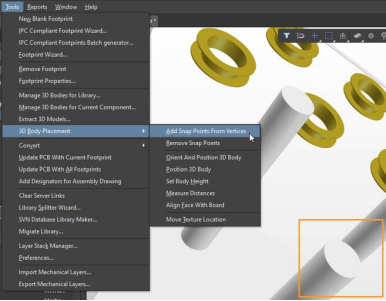

在數字鍵盤上使用0查看模型的底部，然后使用Shift + 右鍵單擊 + 移動鼠標來定向模型，以便可以清楚地看到單個圖釘?shù)膬蓚?cè)。工具 ? 3D 主體放置 ? 從頂點添加捕捉點
選擇狀態欄中指示的步驟模型
按空格鍵進入中點模式
有關說明，請參閱狀態欄：
選擇頂點 1/2。捕捉點將放置在中點
選擇引腳一側的頂點，然后觀察狀態欄以獲取以下說明：
選擇 2 個頂點中的 2 個。捕捉點將放置在中點
選擇圖釘另一側的"頂點"，然后單擊鼠標右鍵以退出對齊點創建。

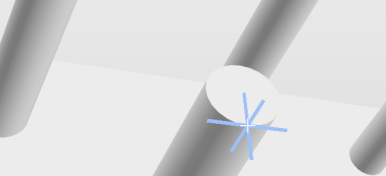

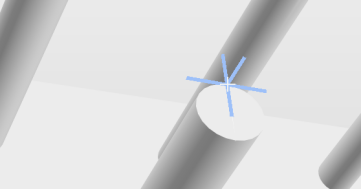

創造。觀察在圖釘中心創建的對齊點。

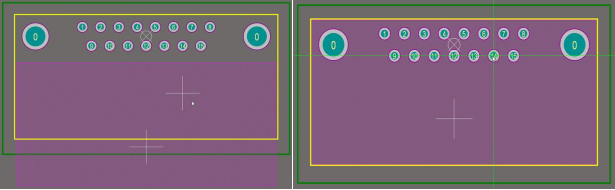

使用2D中的捕捉點精確對齊引腳到孔，查看?2D布局模式
或 使用數字鍵盤上的2鍵進入2D模式，通過在3D模式下新創建的對齊點選擇3D主體，該對齊點可在2D 模式下看到，并通過捕捉到相應的圖釘將3D主體移動到位。

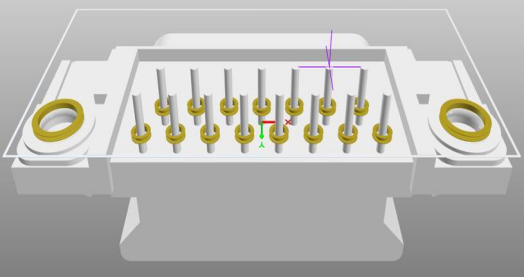

使用數字鍵盤上的3鍵進入3D布局模式，使用與封裝孔精確對齊的引腳查找模型
