首頁 > 資源中心 > FAQ 一、文檔背景
嵌入式系統通常需要記錄和存儲各種數據日志，如傳感器數據、錯誤日志等。FileSystem組件可以被用來創建和管理一個文件系統，方便地將這些數據寫入文件并進行讀取和分析。
在某些場景下，嵌入式系統可能需要從外部設備或服務器中獲取文件，并進行更新或固件升級。FileSystem組件可以提供文件復制、刪除和更新等功能，使文件傳輸和固件更新變得更加容易。
二、 應用FileSystem來實現SD卡上的文件系統功能的思路
1. 在Keil MDK中創建一個新的工程，并添加FileSystem組件。選擇“FileSystem”組件，這將向工程中添加FileSystem所需要的源文件和頭文件。
2. 配置SD卡的硬件連接和引腳配置。在Keil MDK中，需要根據具體的硬件平臺和SD卡的接口協議進行相應的配置。
3. 在主程序中初始化SD卡和文件系統。
三、 如何應用Keil MDK的File System中間件實現文件系統功能

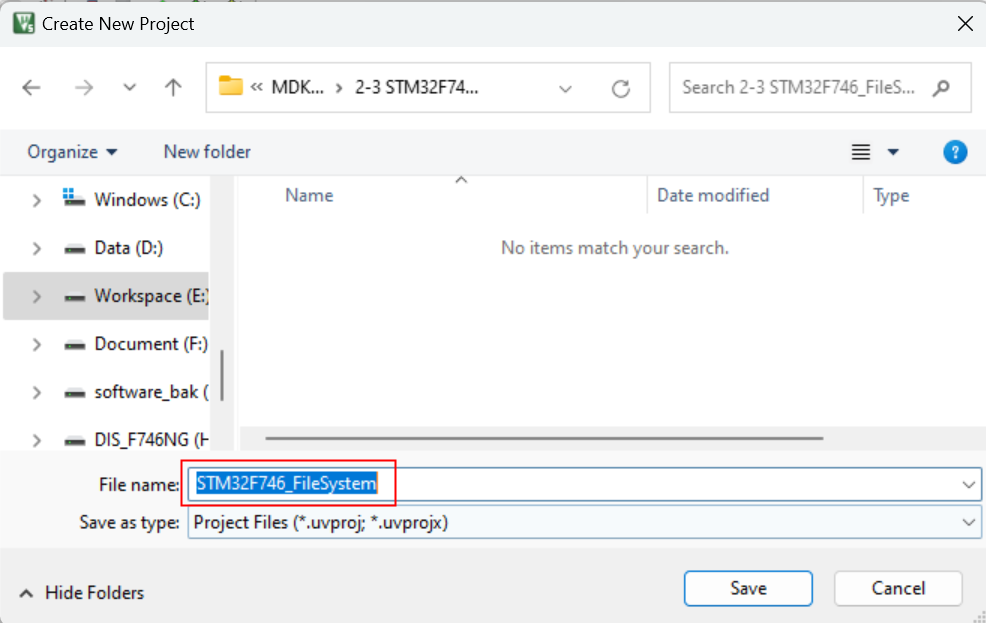

1. 打開uVision，創建一個名稱為：STM32F746_FileSystem的項目，如圖3-1所示：
圖3-1
2. 選擇“STM32F746NGHx”處理器，如圖3-2所示：
圖3-2

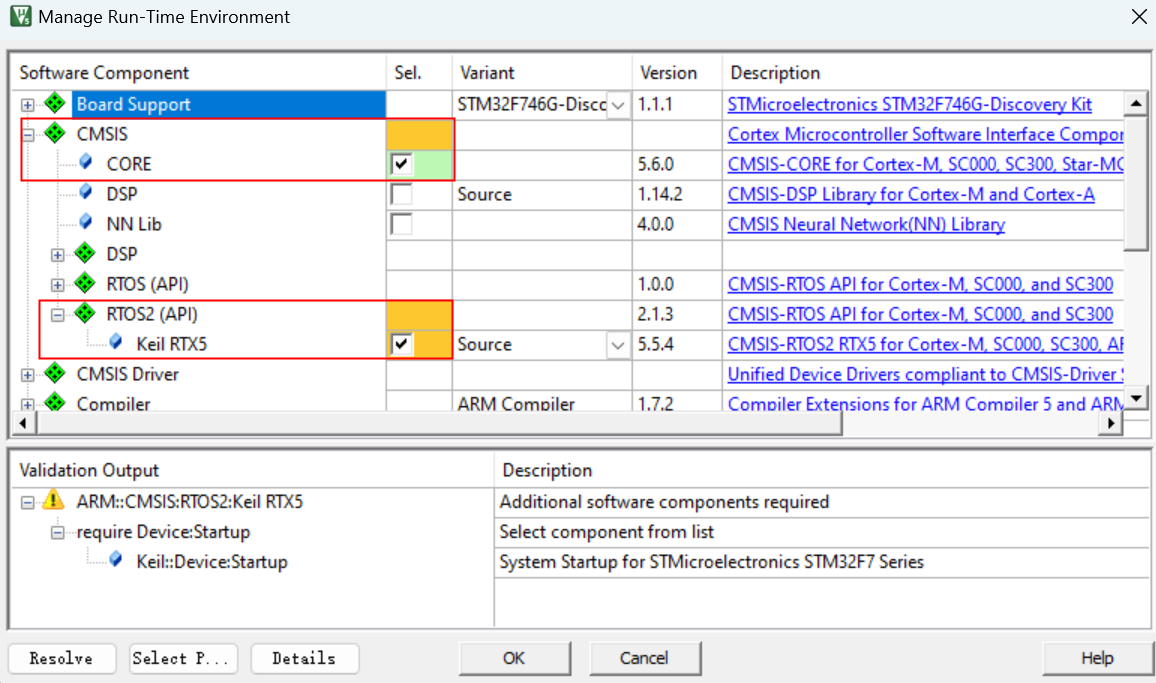

3. 選擇“CMSIS-->CORE”和“CMSIS-->RTOS2-->Keil RTX5”組件，如圖3-3所示：
圖3-3

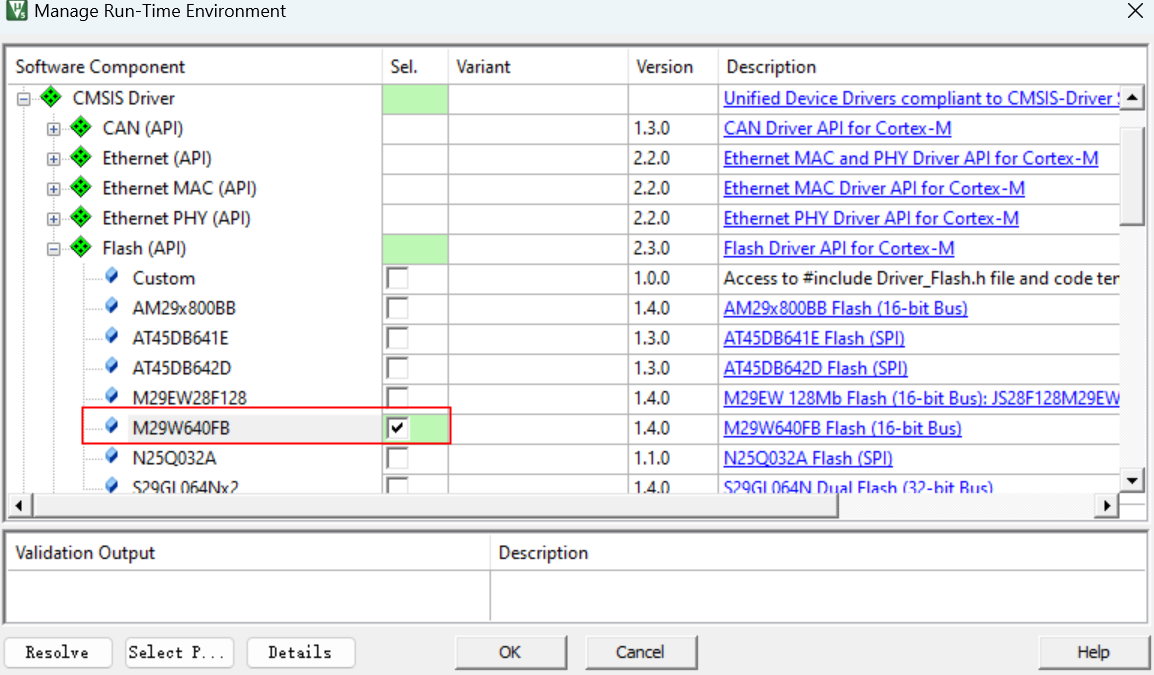

4. 選擇“CMSIS?Driver-->Flash-->M29W640FB”，如圖3-4所示：
圖3-4
5. 選擇“Devide-->Startup”和“Device-->STM32Cube Framework-->Classic”組件，如圖3-5
圖3-5

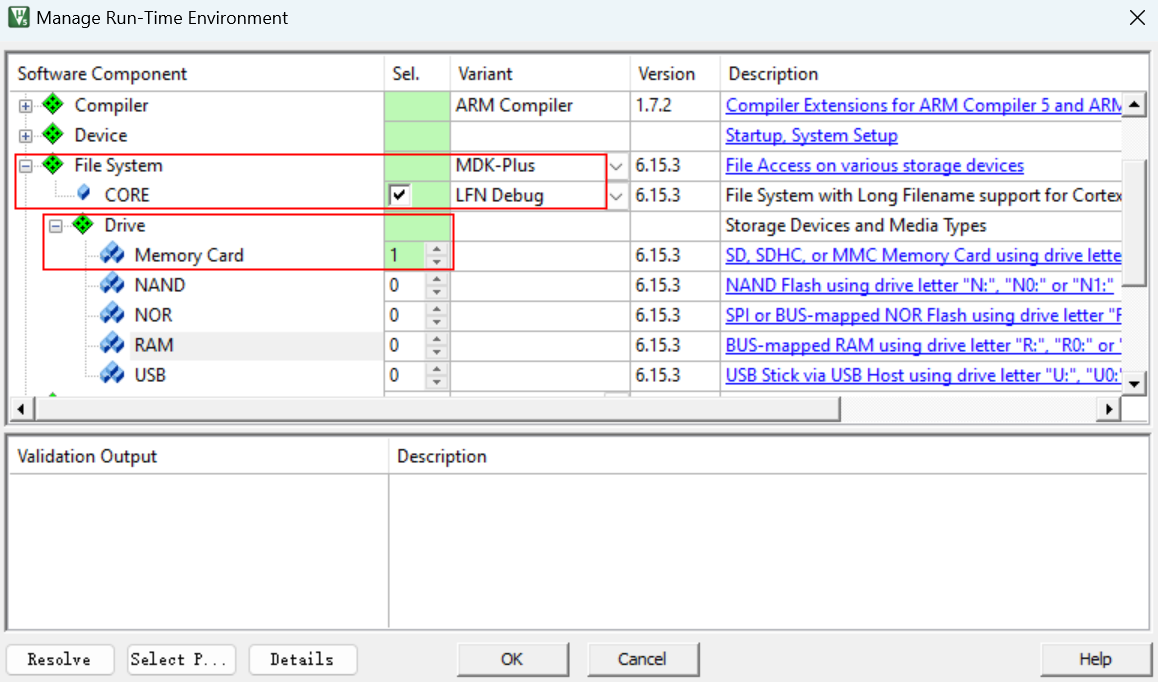

6. 選擇“File System-->CORE”,并設置“File System-->Drive-->Memory Card”組件，點擊“Resolve”完成相關組件的添加，如圖3-6所示：
圖3-6

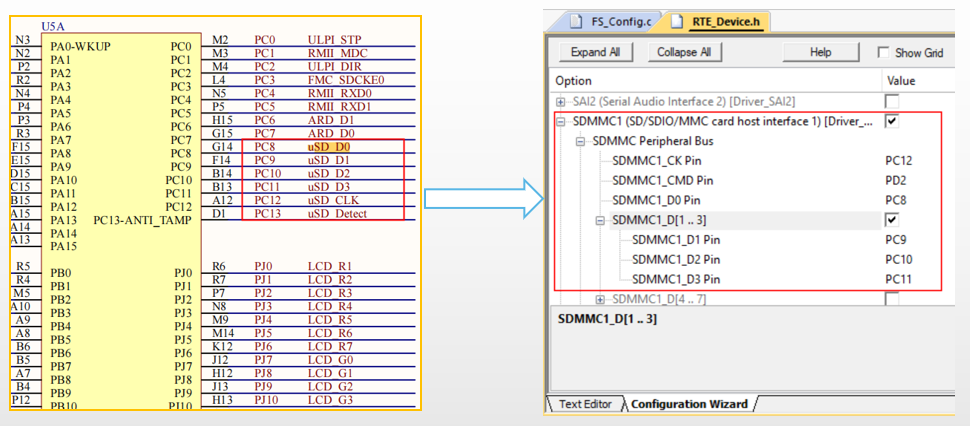

7. 根據目標設備的硬件情況，在“RTE_Device.h”配置文件中設置好引腳信息，如圖3-7所示：
圖3-7

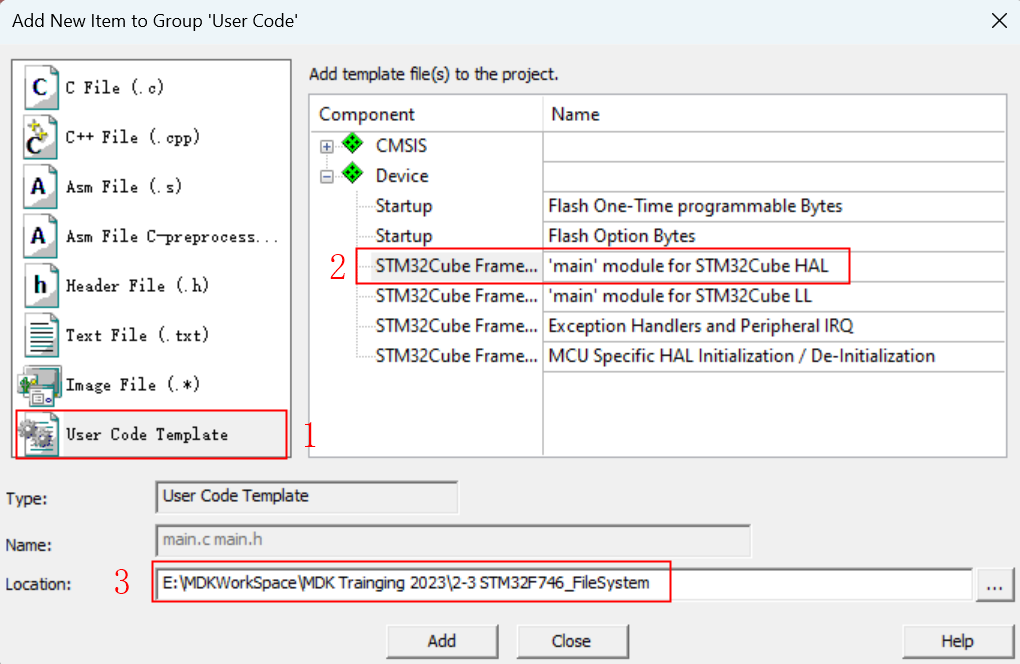

8. 添加項目的主控程序:main.c，如圖3-8所示：
圖3-8

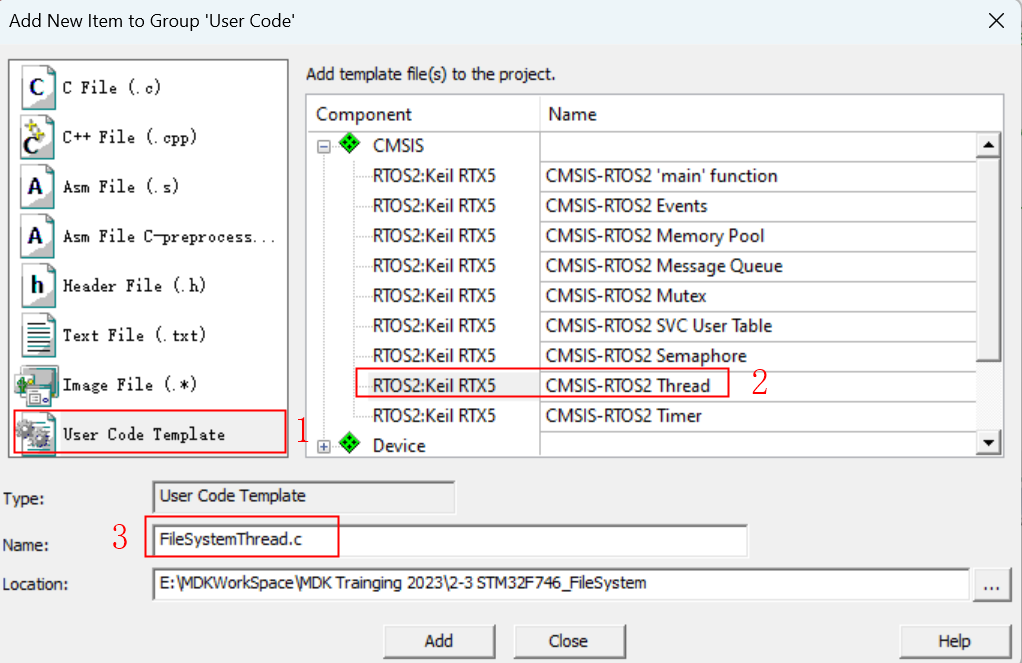

9. 添加一個線程程序：FileSystemThread.c，如圖3-9所示：
圖3-9
10. 修改一下“FileSystemThread.c”這個框架文件，如圖3-10所示：
圖3-10

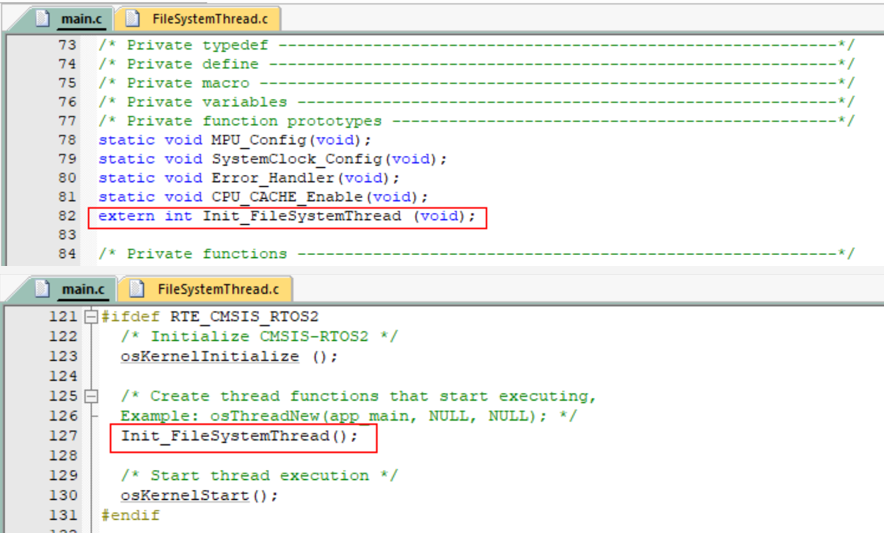

11. 在“main.c”中申明一下“Init_FileSystemThread”函數，并調用這個函數，如圖3-11所示：
圖3-11

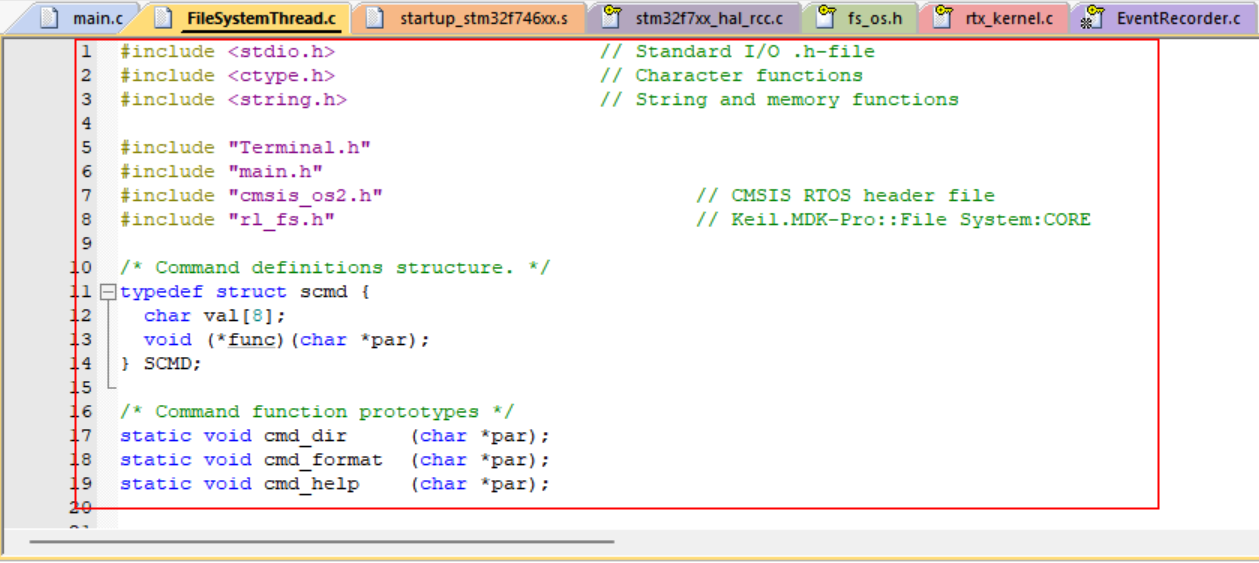

12. 打開“FileSystemThread.c”文件，添加與文件系統操作相關的代碼（由于代碼過多，參考實例代碼），如圖3-12所示：
圖3-12

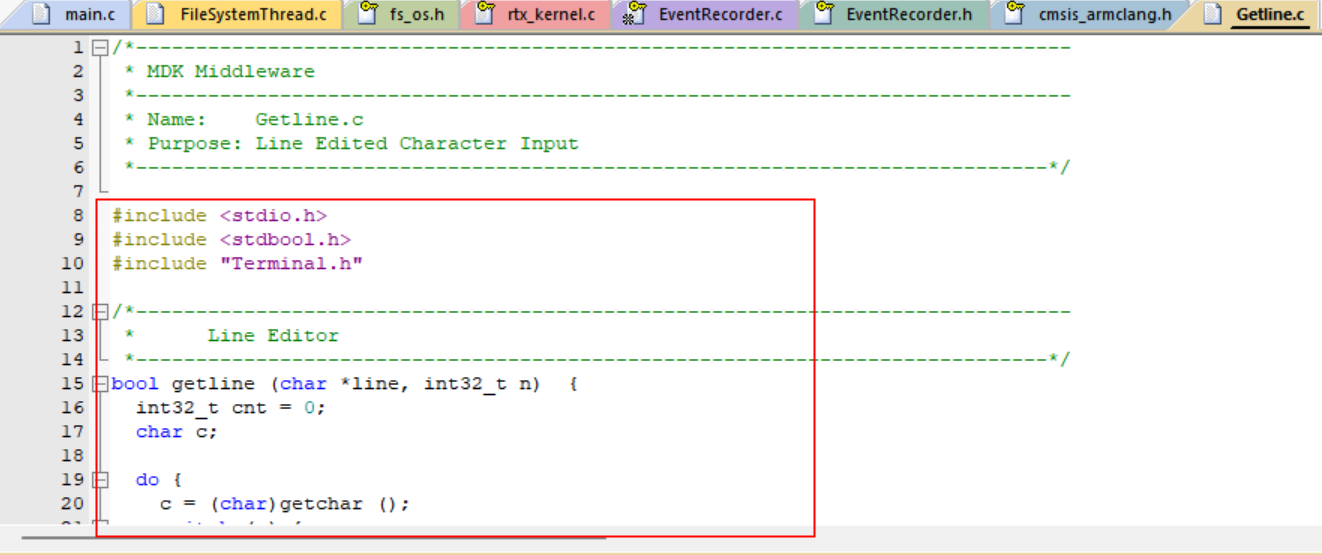

13. 添加一個鍵盤輸入的代碼文件“Getline.c”，如圖3-13所示：
圖3-13

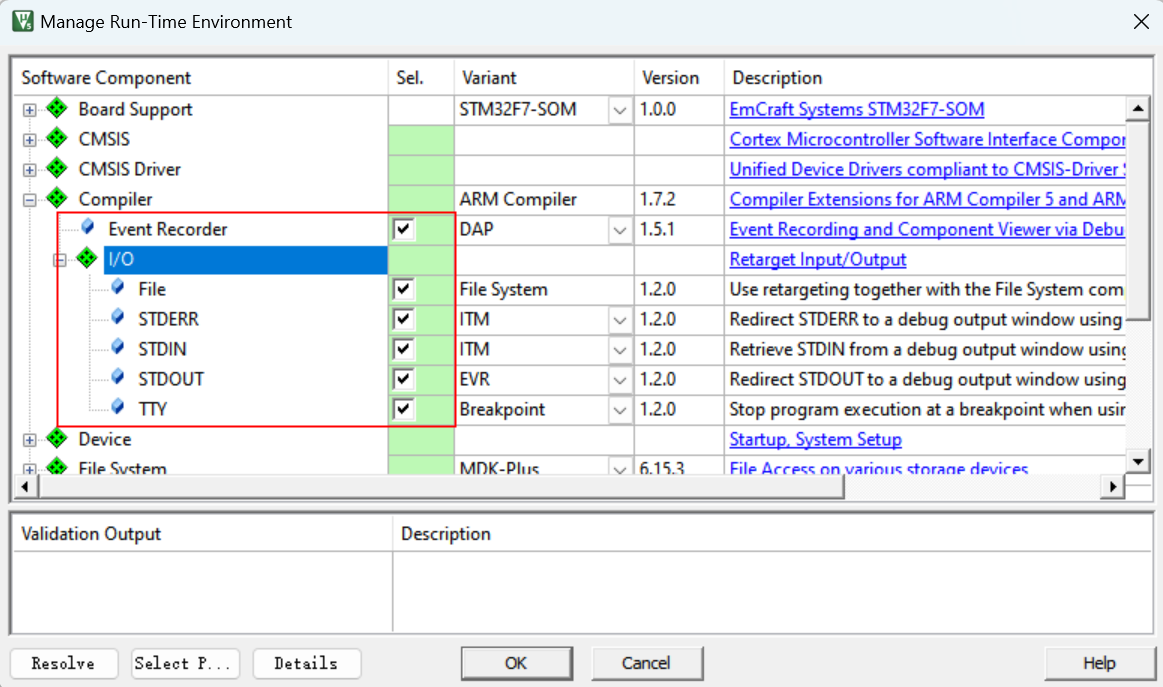

14. 添加與“EventRecorder”相關組件，如圖3-14所示：
圖3-14
15. 選擇與目標平臺相連的仿真器：ST-Link Debugger，如圖3-15所示：
圖3-15
16. 選中“Reset and Run”，如圖3-16所示：
圖3-16

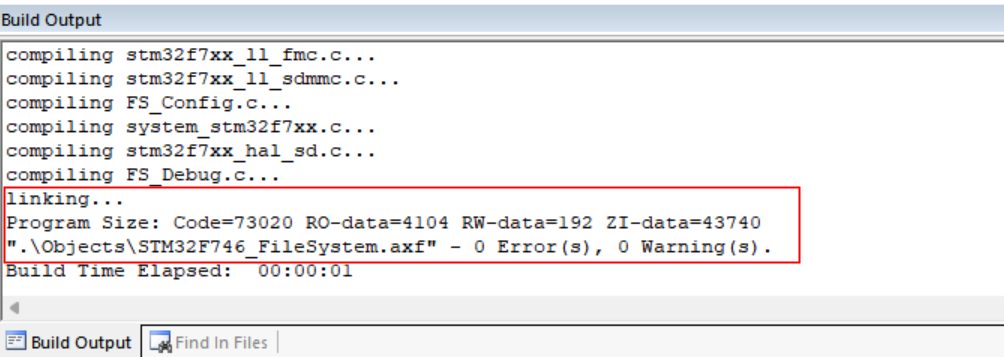

17. 編譯項目，直到?jīng)]有任何錯誤，如圖3-17所示：
圖3-17
四、在STM32F746開發板實現FileSystem功能

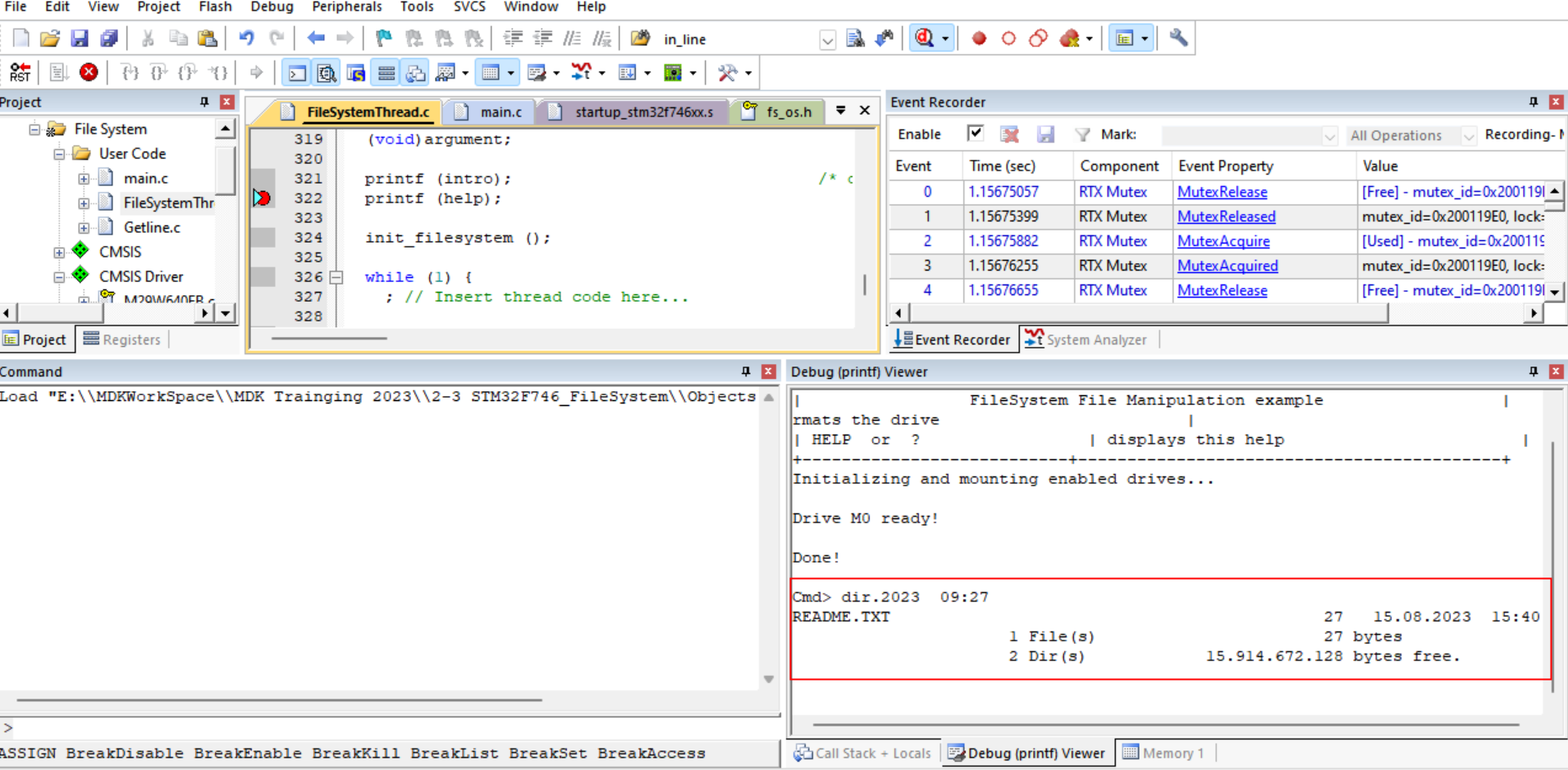

在SD卡中創建一個目錄和一個文件，再把SD接到開發板上，連接好硬件，點擊調試按鈕把程序下載到目標板中，運行程序，在“Debug Viewer”的窗體中，輸入“dir”,則可以看到SD的內容，如圖4-1所示：
圖4-1
五、討論分析
1. 如何實現更多的文檔操作的命令？
在Keil MDK中，可以使用FileSystem組件提供的API來實現更多的文件操作命令。如打開文件：使用f_open函數打開文件，指定文件名和打開模式。
2. 如何把文件系統的信息呈現在LCD屏上？
要將文件系統的信息呈現在LCD屏上，你需要使用Keil MDK提供的相關庫函數和API，并結合LCD模塊的驅動程序來實現。下面是一個大致的步驟：
1) 在Keil MDK中，創建LCD驅動程序，用于控制LCD屏的顯示。具體的創建方式和實現方法請參考Keil MDK提供的相關文檔和例程。
2) 使用FileSystem組件提供的API來獲取文件系統的信息，例如獲取文件列表、文件屬性等。具體的API函數可以查閱Keil MDK提供的相關文檔。
3) 在LCD驅動程序中，通過調用相關函數來在LCD屏上顯示文件系統的信息。具體的顯示方式和布局可以根據需要進行設計。
六、結論
使用Keil MDK的FileSystem中間件，可以快速高效地實現文件系統功能。
