所有的軟件都是為了完成某些功能，當我們在設計一個項目產品功能的時候，勢必要考慮系統的反應速度。在硬件固定的情況下，軟件的時效性就決定著系統的反應速度了。我們大部分任務都采用一種輪詢或者是監控的狀態，如果一個任務占據了太長的 CPU 時間，就會帶來整個系統的延時，特別是在多任務的 RTOS 系統中，如果有時候任務時間太長，就導致總系統達不到我們的預期，那么我們就需要非常清楚地知道我們的任務到底運行了多少時間。
二、 實現 記錄函數執行時間的思路
事件記錄器為應用程序代碼中的事件注釋提供了API接口（函數調用）。這些功能不僅記錄事件本身，還記錄了時間戳和附加信息。數據存儲在目標硬件的RAM中的事件緩沖區中。
1. 添加Event Recorder組件
本次使用的是CMSIS-View組件，不是采用的compiler。在Keil MDK中，可以通過管理運行時環境來啟用EventRecorder功能。
2. 配置Event Recorder組件
在EventRecorderConf.h文件中進行以下配置：
○ EVENT_RECORD_COUNT設置記錄數量。
○ EVENT_TIMESTAMP_SOURCE選擇時間戳來源。
○ EVENT_TIMESTAMP_FREQ設定時鐘頻率。
○ 內存設置
為Event Recorder組件分配所需的內存。所需RAM大小計算公式為：164 + 16 * <記錄數>。此外，還需將EventRecorder信息數據段之外的內存初始化為0。
○ 在代碼中集成Event Recorder
在代碼中添加以下相關函數調用：
○ EventRecorderInitialize(uint32_t recording, uint32_t start)：初始化事件記錄器。
○ EventStartA(slot)開始記錄事件。
○ EventStopA(slot)停止記錄事件。
通過在函數的開始位置調用EventStartA(slot)，并在結束位置調用EventStopA(slot)，可以記錄函數的執行時間。
○ 編譯與調試工程
編譯完成后，進入調試界面，找到“Event Statistics”視圖，查看函數執行時間的平均值、最小值、最大值、開始時間和結束時間。
三、 如何在STM32F746實現記錄函數執行時間
1. 選用STM32F746 中自帶的 Blink 示例進行測試。
編譯例程，并下載到目標板中，測試 LED 燈可以正常閃爍，保證程序編譯和下載都可以正確執行。
2. 添加Event Recorder 組件。

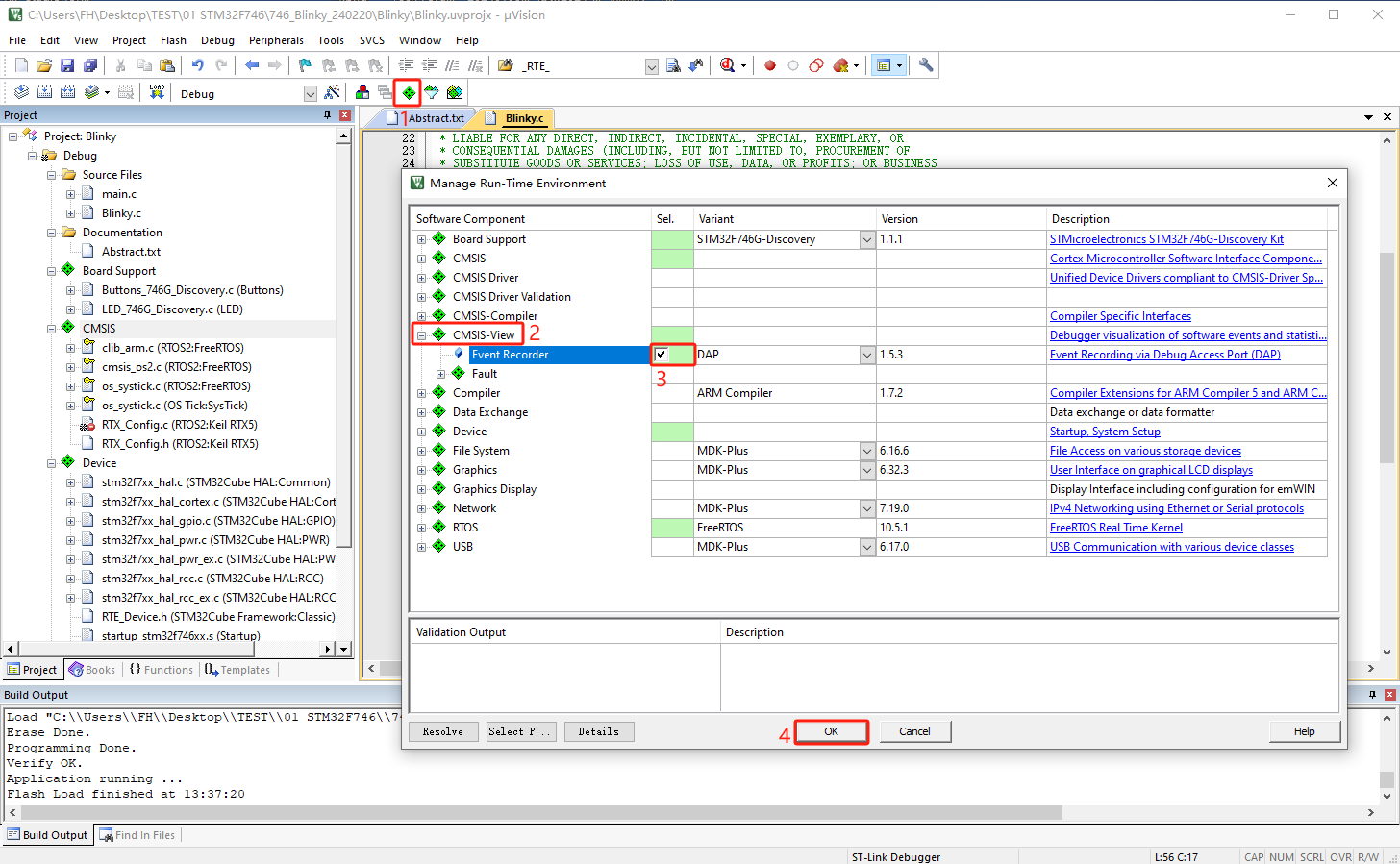

如圖 1 所示，打開 Manage Run-time Enviroment ,展開 CMSIS-View勾選 Event Recorder 并點擊 OK
圖 1

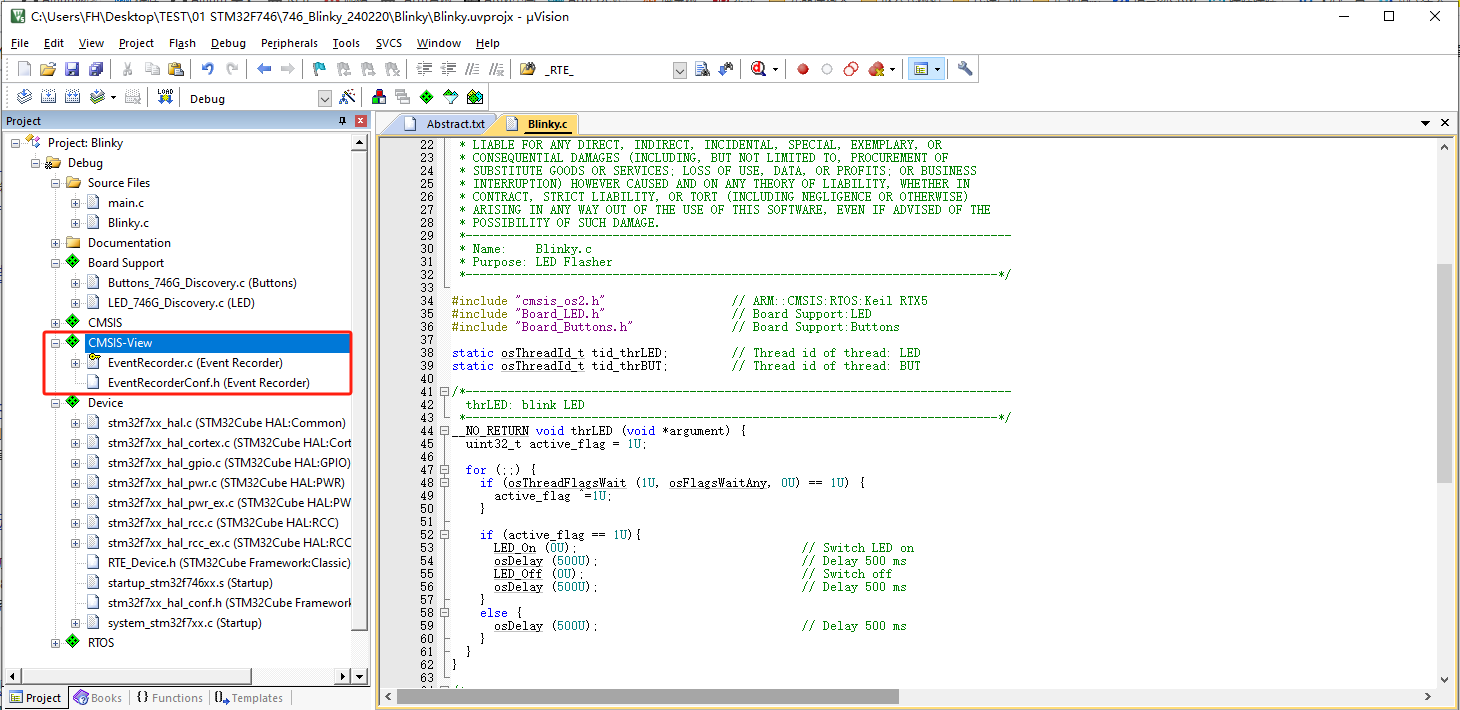

如圖 2 所示，可以看到工程中添加了EventRecorder.c 和 EventRecorderConf.h 兩個文件。
圖 2
3. 配置Event Recorder

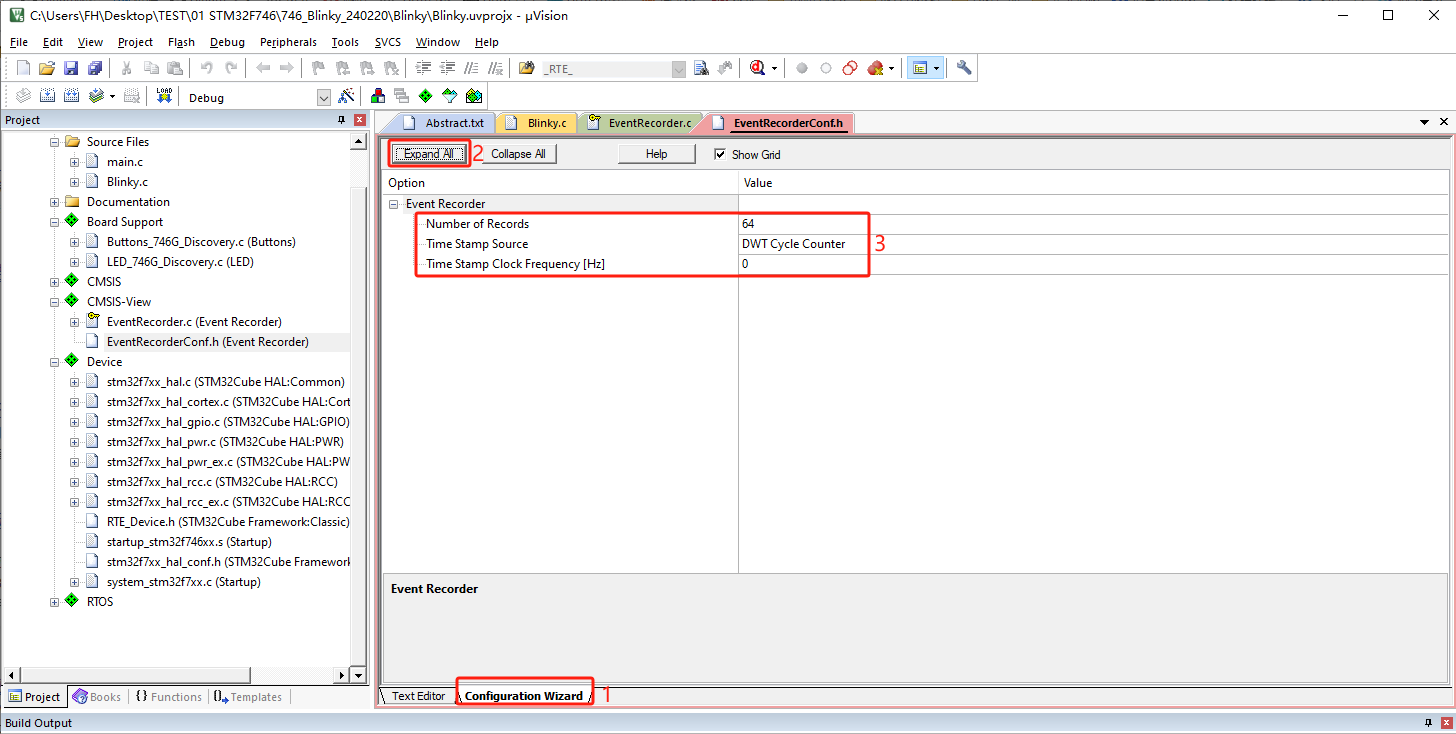

如圖 3 所示，打開EventRecorderConf.h 文件，點擊底部的 Configuration Wizard。
在圖形界面中點擊 Expand All，展開Event Recorder 的配置參數。

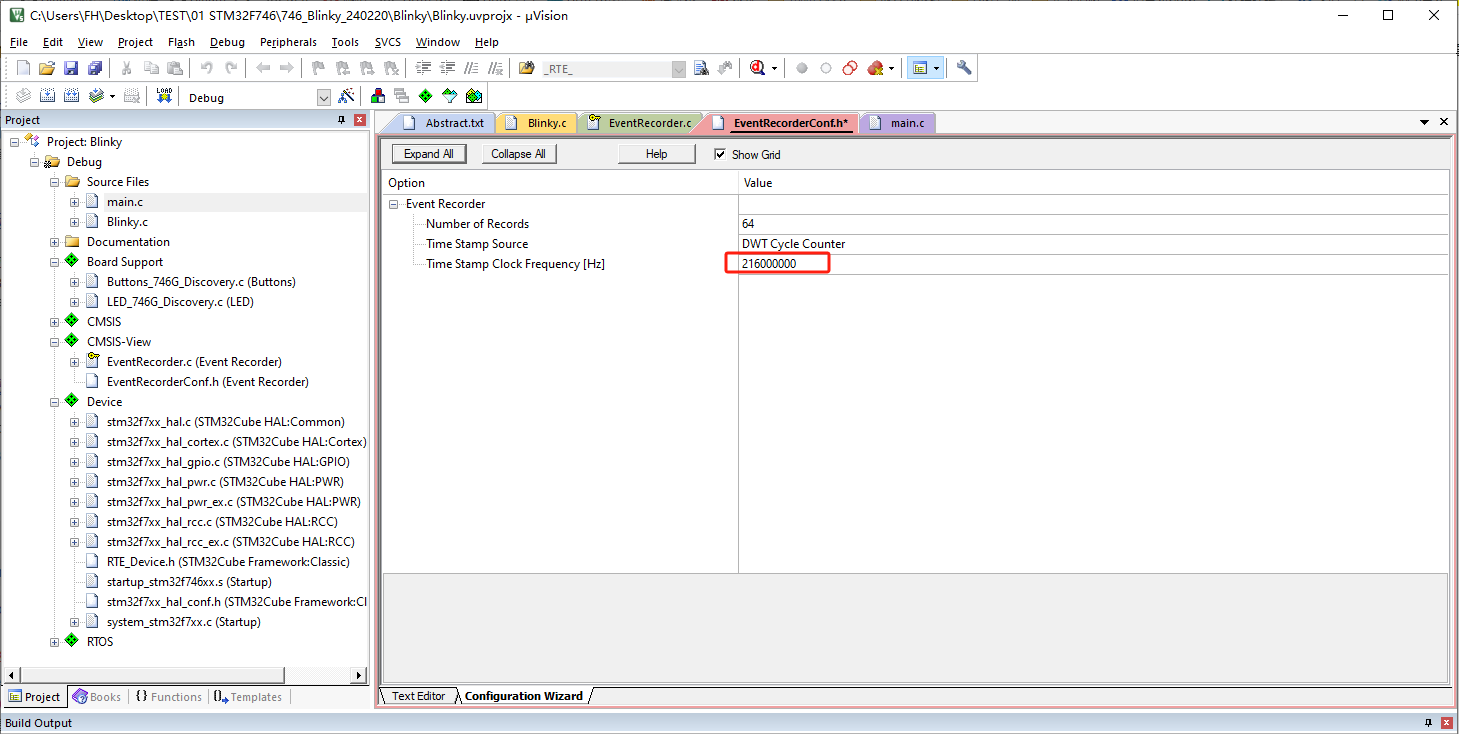

這里我們只更改一下 Time Stamp Clock Frequency，如圖 4 更改為 216000000
圖 3
圖 4
4. 內存設置

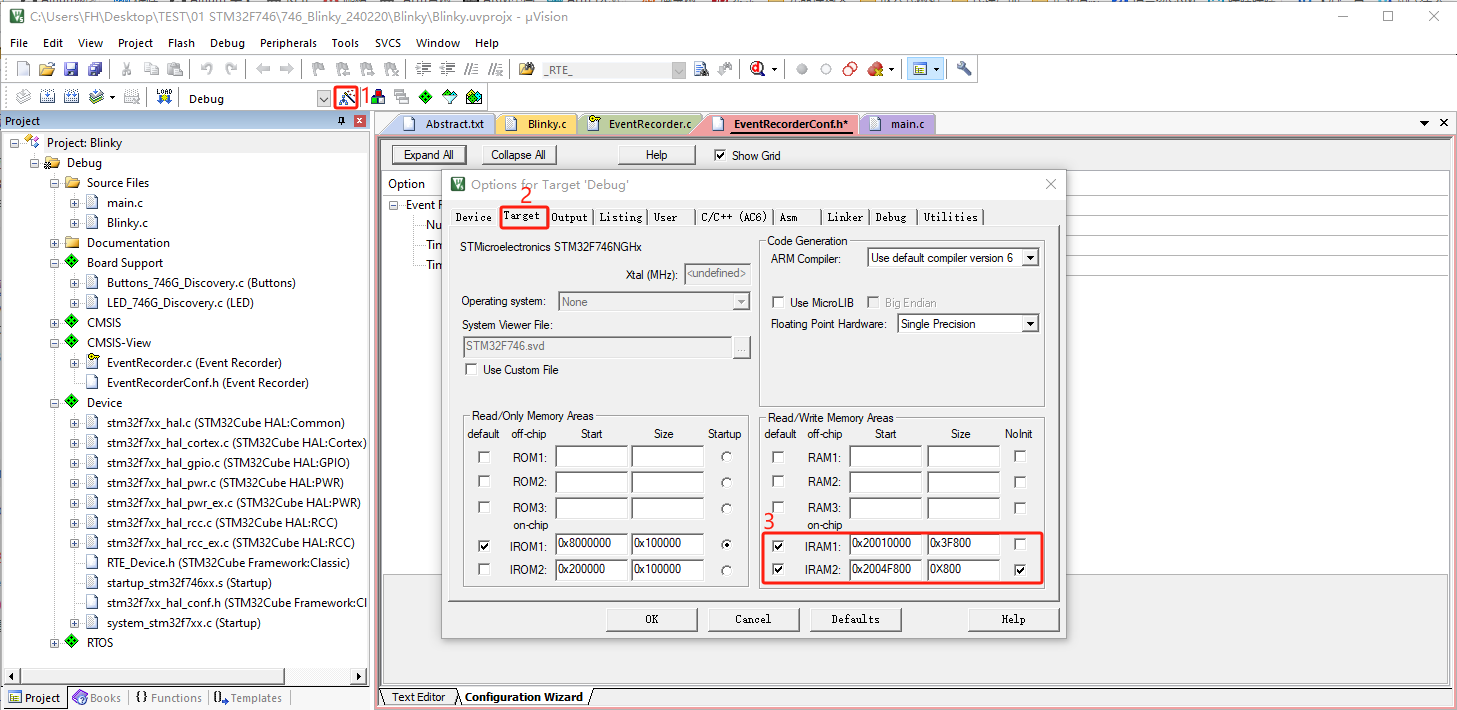

如圖 5,點擊 Option for Taget ... ，選擇 Target 標簽，在 RAM 設置區域，更改為圖中所示內容。
圖 5
5. 添加Event Recorder 相關代碼

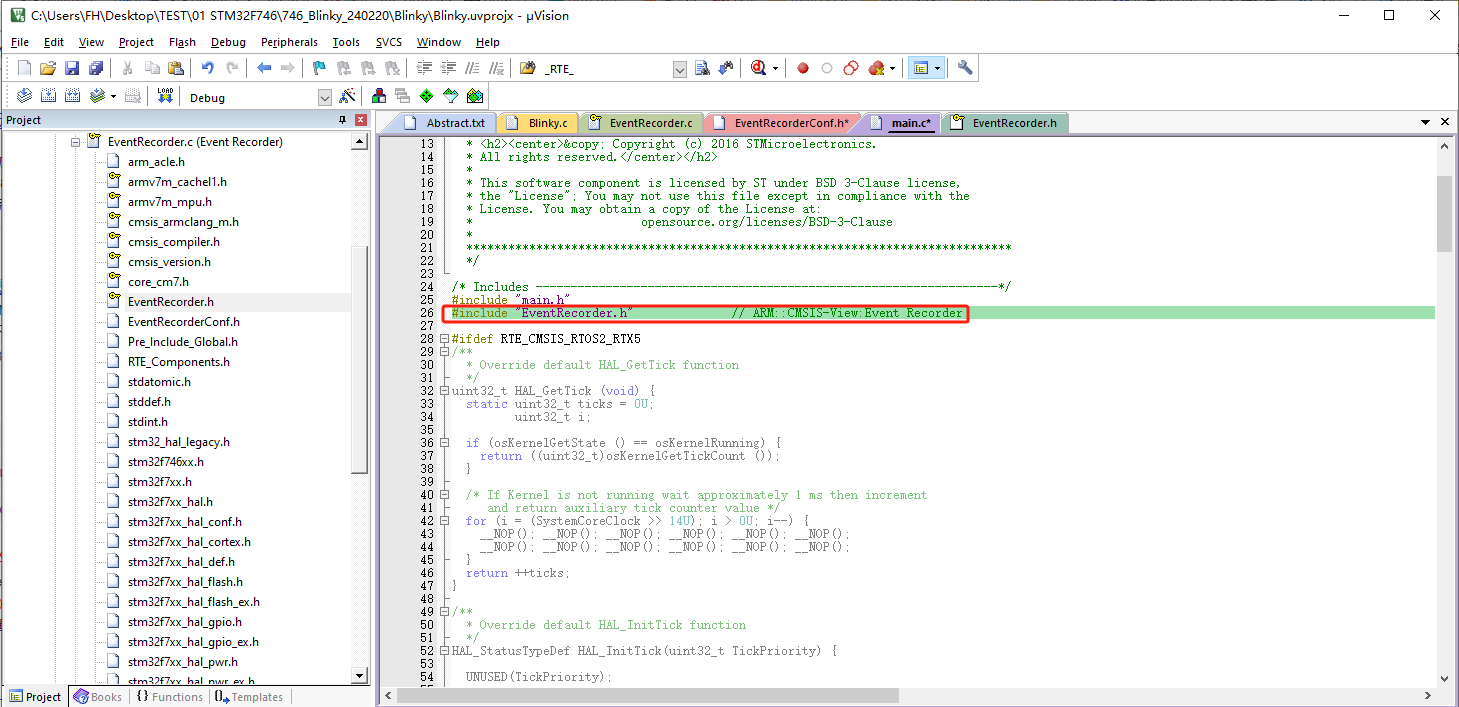

在 main.c 中包含 EventRecorder.h 頭文件
圖 6

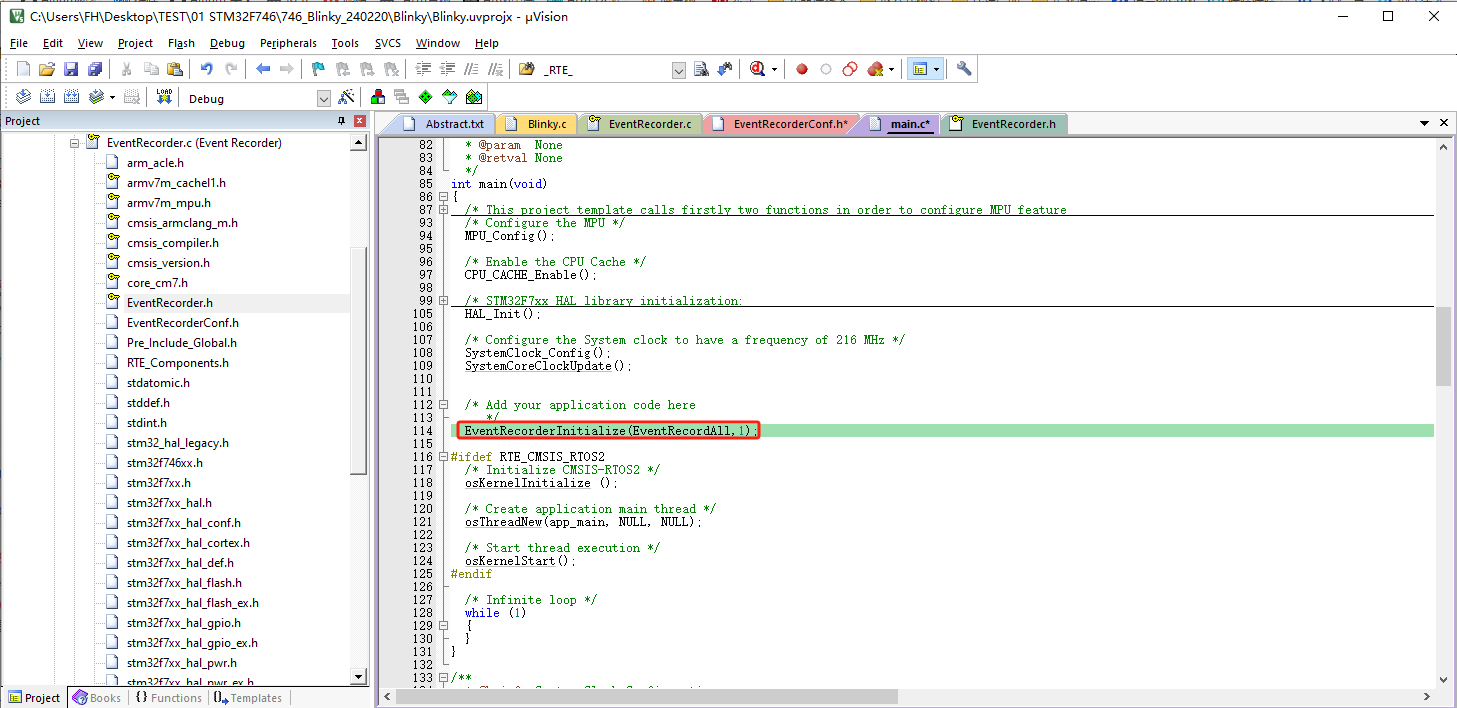

在 main 函數中對EventRecorder 進行初始化
圖 7

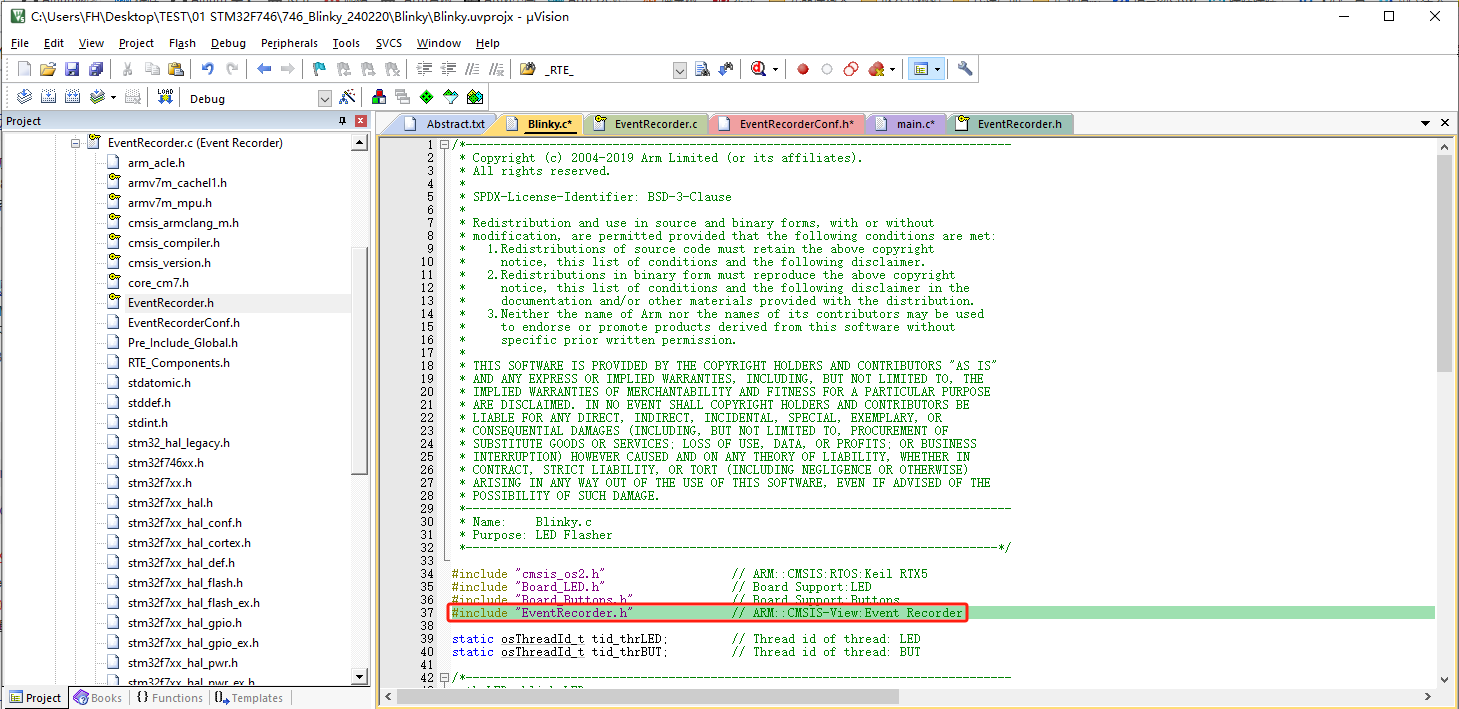

在 Blinky.c中包含 EventRecorder.h 頭文件
圖 8

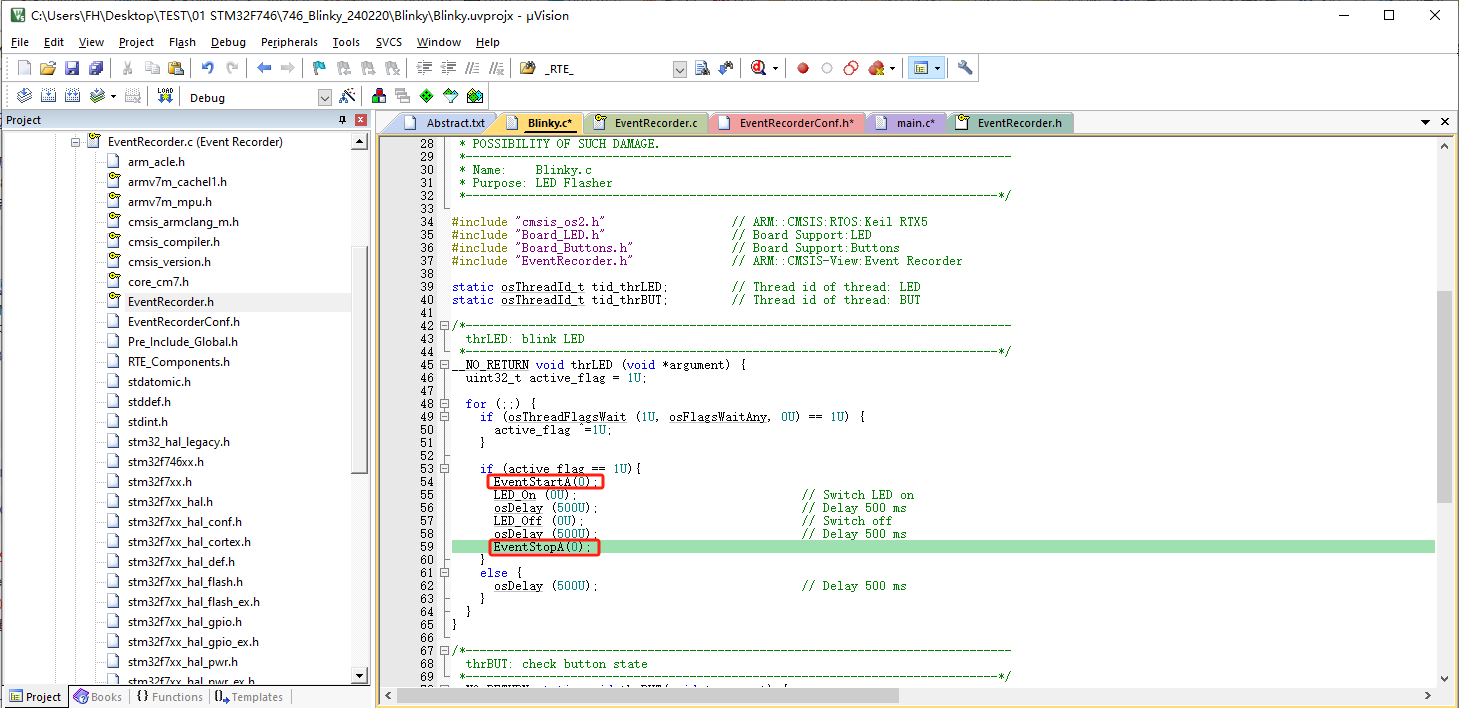

在thrLED 函數中增加EventStartA(0);EventStopA(0);
圖 9
6. 編譯下載

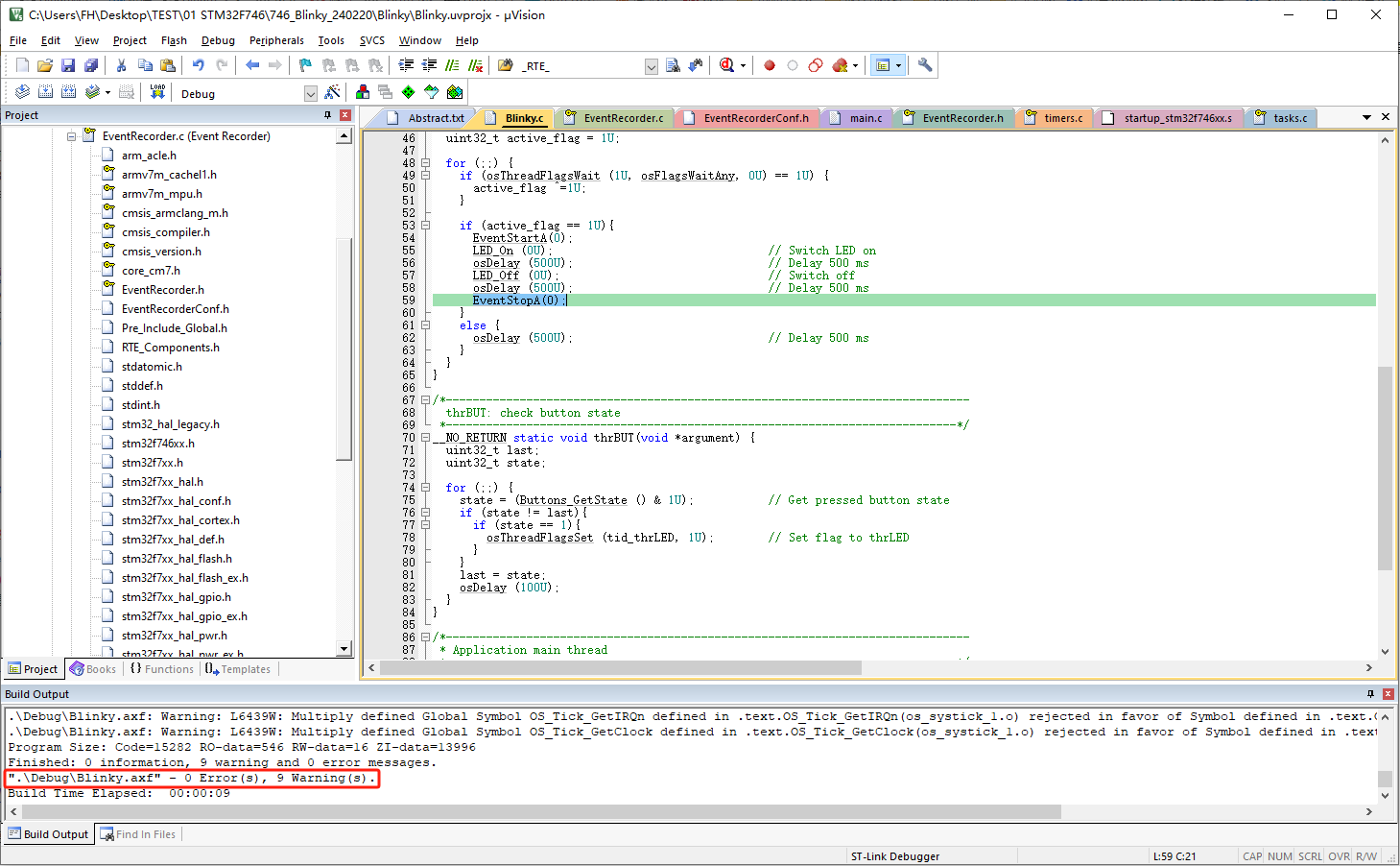

按 F7 進行編譯，可以看到?jīng)]有任何錯誤。下載到目標板上。
圖 10
五、討論分析

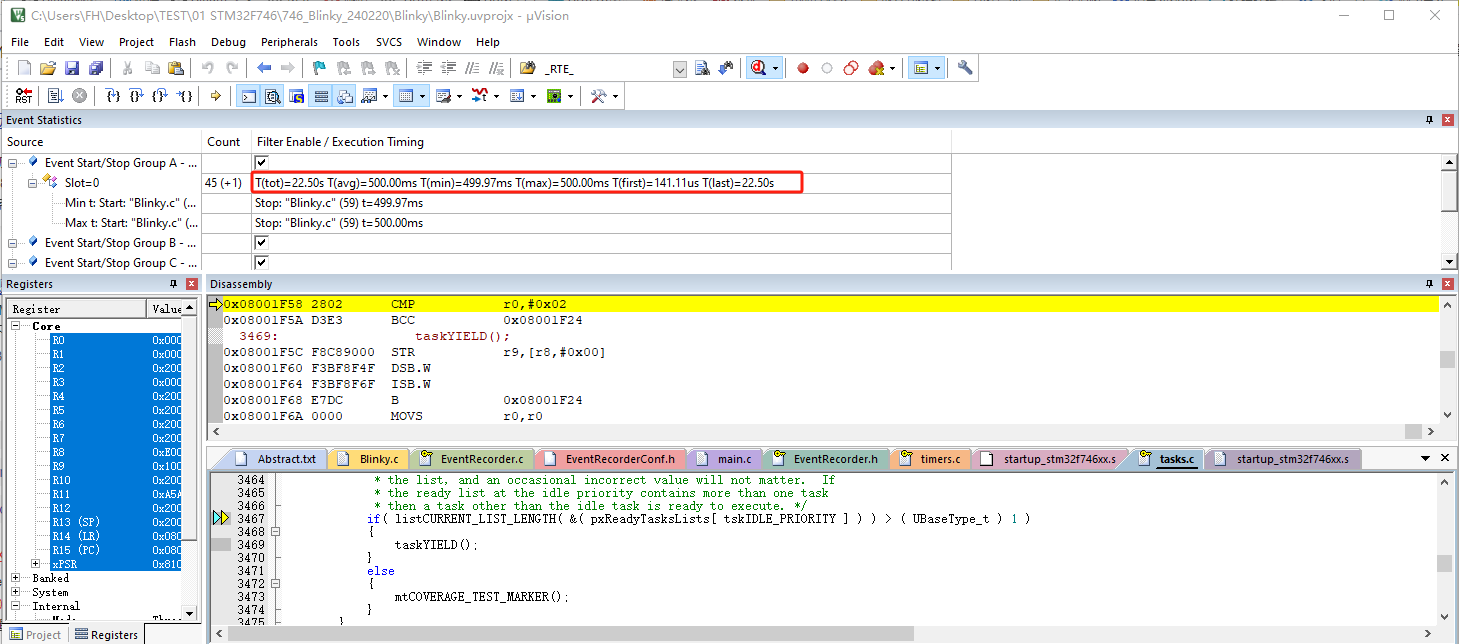

1. 修改函數內的時間，查看分析結果。
EventStopA(0);
圖 13

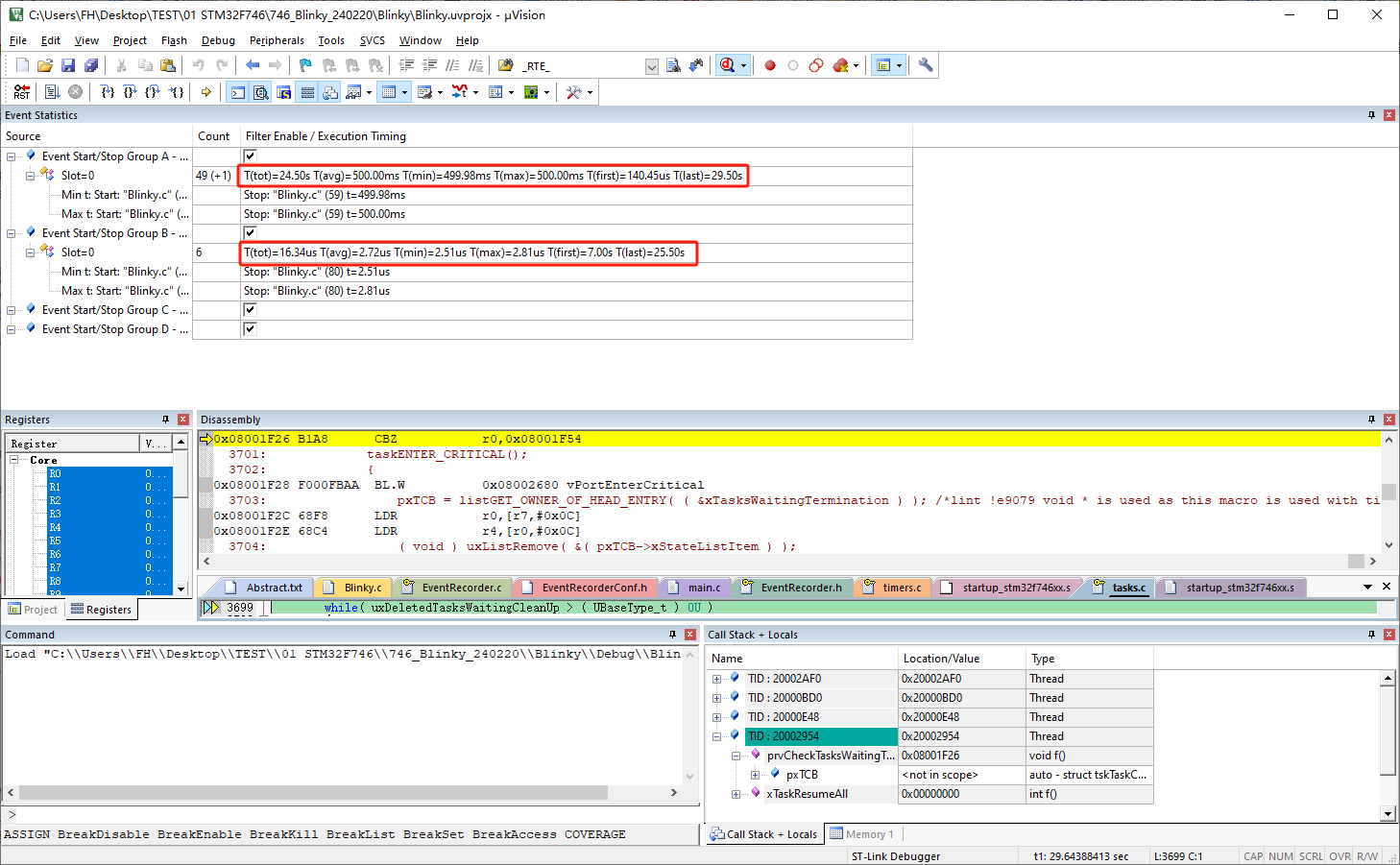

2. 多個函數進行測量時間。
EventStartB(0);
osThreadFlagsSet (tid_thrLED, 1U); // Set flag to thrLED
EventStopB(0);
圖 14
六、結論
1. 通過EventRecorder，我們能夠精準地測量函數的執行時間，從而為性能分析提供堅實的數據支持。
2. EventRecorder不僅限于單一函數的時間測量，它同樣擅長同時監控多個函數的執行時長，使得復雜的應用場景下的性能評估變得游刃有余。
3. 更令人稱道的是，這項技術并不依賴于繁瑣的跟蹤機制；僅需借助STLINK仿真器即可輕松實現，極大地簡化了開發流程中的調試步驟。
4. 以極其精簡的內存開銷作為代價，EventRecorder卻能為我們帶來詳盡而深入的應用程序執行時間分析報告，堪稱是軟件優化過程中不可或缺的利器。
