SPICE（Simulation Program with Integrated Circuit Emphasis）是由美國加州大學伯克利分校的電子研究實驗室于1975年開發出來的一種功能非常強大的通用模擬電路仿真器。最初主要被用來驗證集成電路中的電路設計，以及預測電路的性能。SPICE模型已經廣泛應用于電子設計中，可對電路進行非線性直流分析、非線性瞬態分析和線性交流分析。被分析的電路中的元件可包括電阻、電容、電感、互感、獨立電壓源、獨立電流源、各種線性受控源、傳輸線以及有源半導體器件。SPICE內建半導體器件模型，用戶只需選定模型級別并給出合適的參數。我們來介紹如何在 Altium Designer 軟件中創建 SPICE 模型文件。
二、運行 SPICE 模型向?qū)?chuàng)建 SPICE 模型的步驟
使用 Altium Designer 提供的 SPICE Model Wizard （SPICE模型向?qū)В┗谟脩舻玫降臄?shù)據，就可以定義這些器件的模型。直接輸入的參數，或者從所提供的數據中提取出來的參數，直接寫入到模型文件中，然后鏈接到原理圖中的元器件。

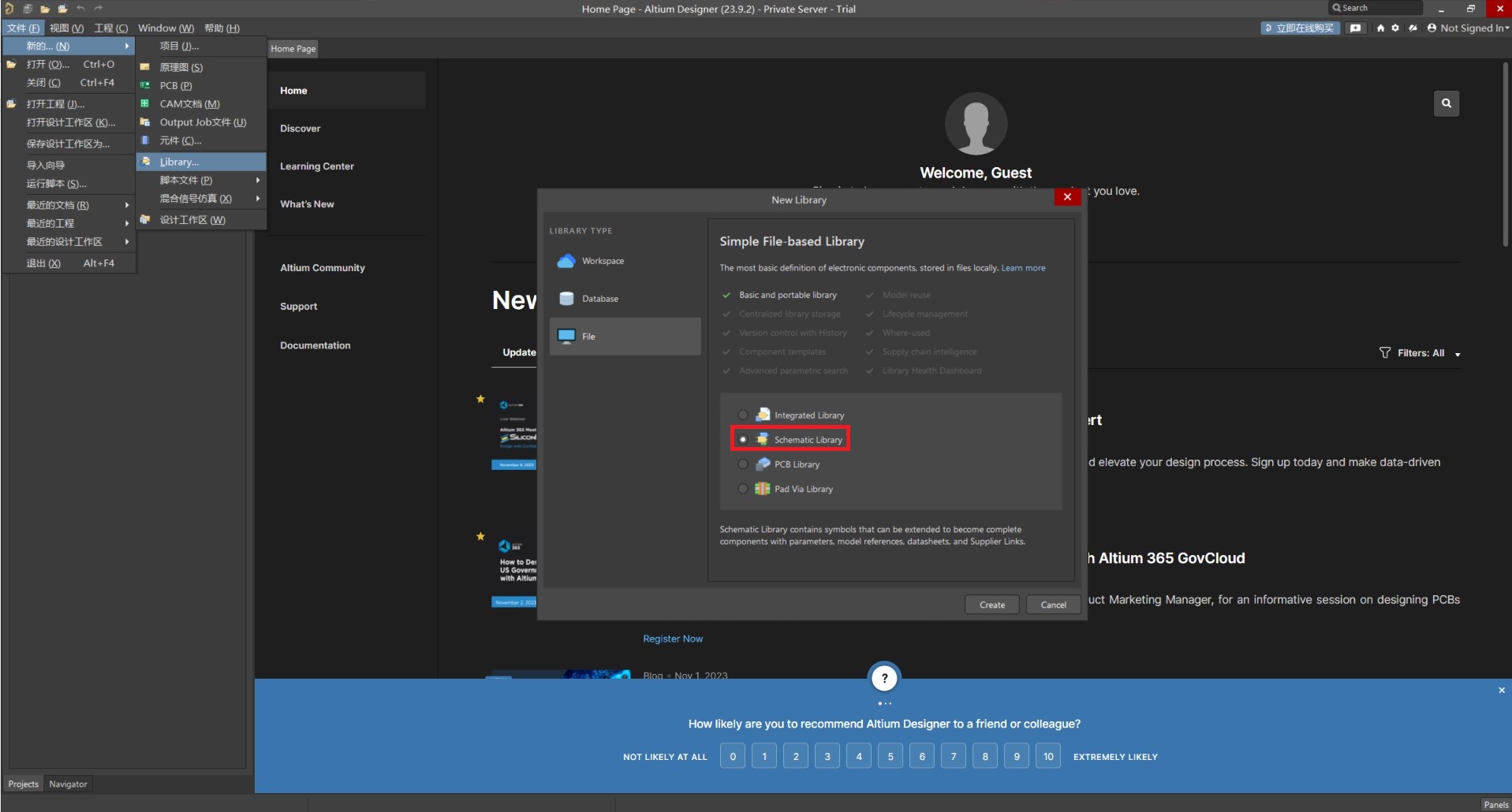

1. 在 AD 主界面主菜單下，選擇 File → New → Library → Schematic Library → Create。
2. 生成并自動打開 Shlibl. SchLib 文件。
圖 1

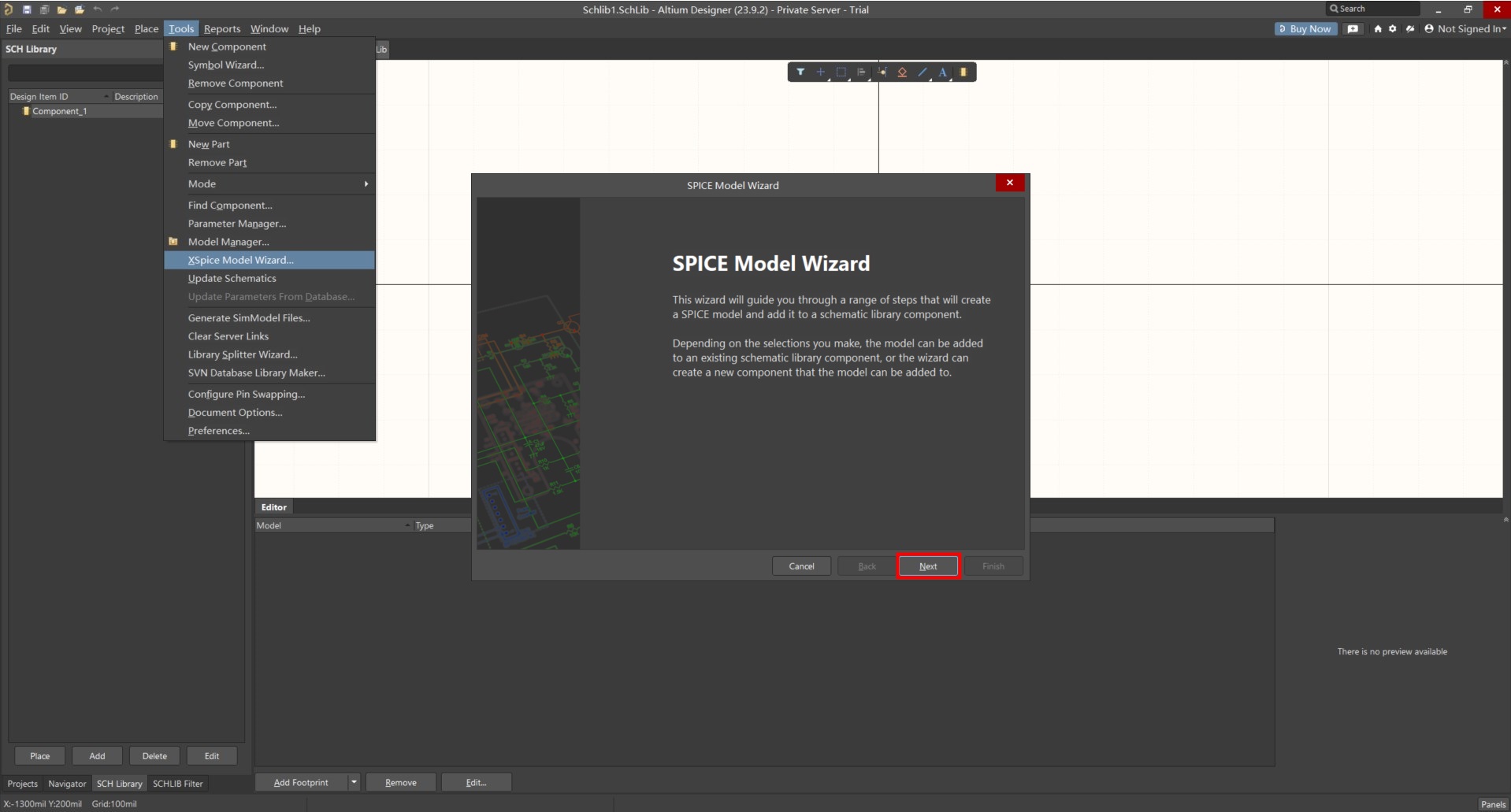

3. 在 AD 主界面主菜單下選擇 Tools → XSPICE Model Wizard。如圖 2 所示，出現 SPICE Model Wizard（SPICE模型向?qū)Вυ捒颉?/span>
圖 2

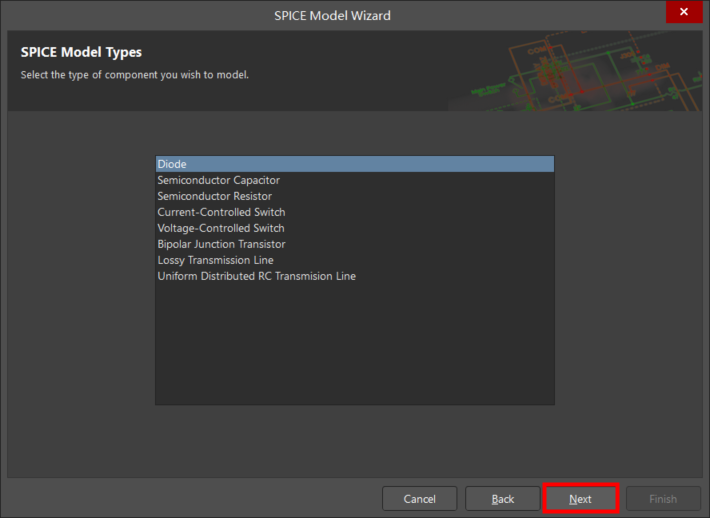

4. 單擊 Next 按鈕。如圖 3 所示，出現 SPICE Model Types（SPICE 模型類型）選擇對話框。該對話框內提供了可供建模的元器件類型，包括：
a. Diode：二極管。
b. Semiconductor Capacitor：半導體電容。
c. Semiconductor Resistor：半導體電阻。
d. Current-Controlled Switch：電流控制開關。
e. Voltage-Controlled Switch：電壓控制開關。
f. Bipolar Junction Transistor（BJT）：雙極結型晶體管。
g. Lossy Transmission Line：有損傳輸線。
h. Uniform Distributed RC Transmission Line：均勻分布的RC傳輸線。
本次示例中，選擇 Diode 進行演示。
圖 3

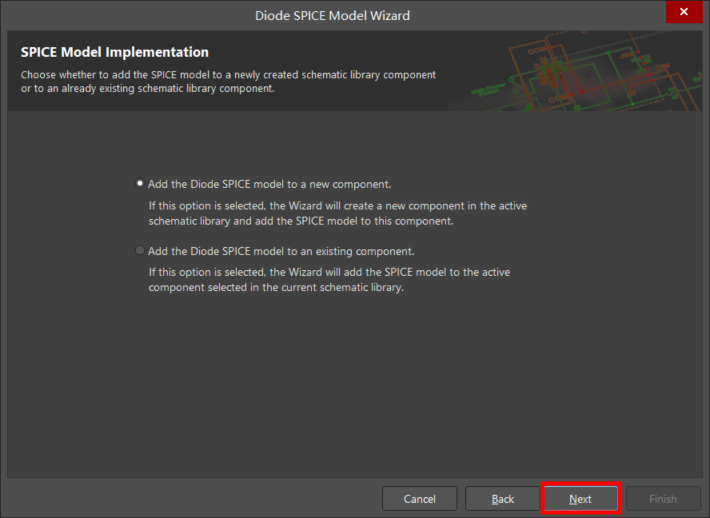

5. 單擊 Next 按鈕。如圖 4 所示，出現 SPICE Model Implementation（SPICE模型實現）對話框。在該對話框下，提供了兩個選項：
a. Add the Diode SPICE model a new component（添加二極管 SPICE 模型添加到新元件）。
如果選擇此選項，向?qū)⒃诨顒釉韴D圖庫中創建新元件，并將SPICE模型添加到此元件。
b. Add the Diode SPICE model to an existing component（添加二極管 SPICE 模型到現有元件）。
如果選擇此選項，向?qū)PICE模型添加到當前原理圖庫中選擇的活動元件。
圖 4

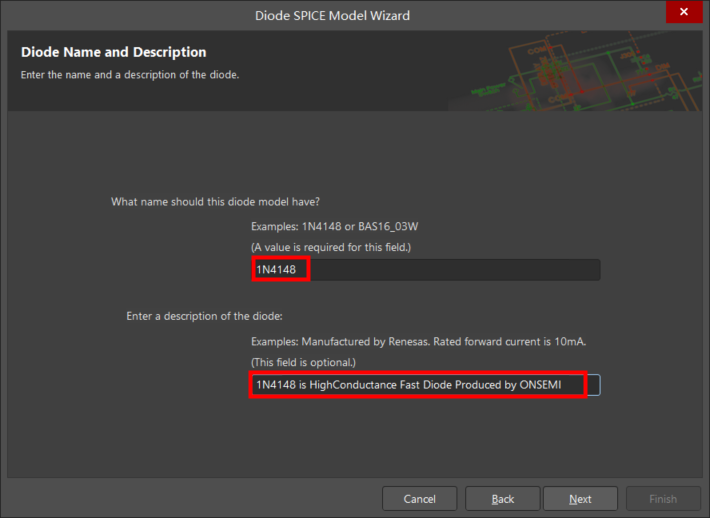

6. 單擊 Next 按鈕。如圖 5 所示，出現Diode Name and Description（二極管名字和描述）對話框。按如下參數設置:
a. What name should this diode model have（這個模型的名字是什么）:
【1N4148】
b. Enter a description of the diode（輸入二極管的描述）:
【1N4148 is HighConductance Fast Diode Produced by ONSEMI】
圖 5
7. 單擊 Next 按鈕。如圖 6 所示，出現 Diode Characteristics To Be Modelled（所建模二極管的特性）對話框。勾選以下所要創建的二極管模型特性根據數據手冊進行填寫特性數據。
a. Forward-bias Current flow（正向偏置電流）；
提取的參數（IS、N、RS）這些參數用于描述正向偏置區域中二極管的DC電流-電壓特性。
b. Reverse-bias Junction Capacitance（反向偏置結電容）；
提取的參數（CJO、M、VJ）這些參數用于描述在反向偏置區域中操作時二極管的電容。
c. Reverse-bias current flow（反向偏置電流）；
提取的參數（BV、IBV）這些參數用于描述器件的擊穿后，反向偏置電流。
d. Reverse recovery characteristics（反向恢復特征）；
提取的參數（TT）該參數用于模擬二極管的反向恢復時間，同時將二極管從正向偏置切換到反向偏置。
圖 6
7.1 正向偏置的二極管電流參數設置

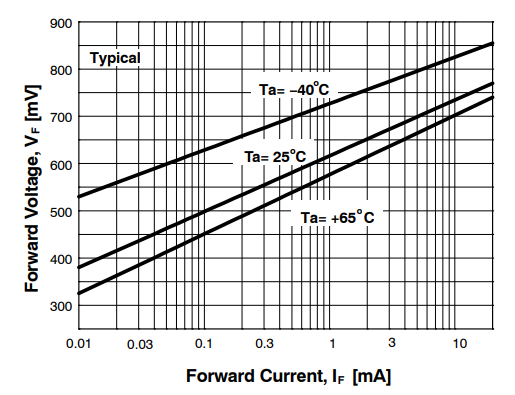

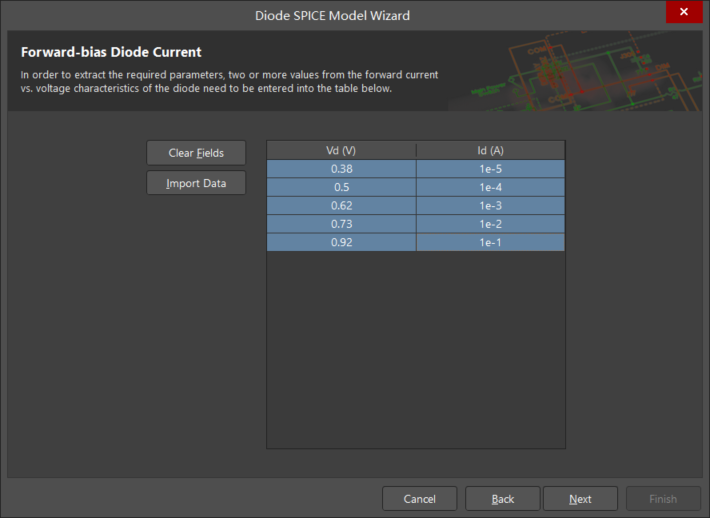

單擊 Next 按鈕。如圖 7 所示，出現 Forward-bias Diode Current（正向偏置的二極管電流）設置對話框，參照數據手冊填寫正向偏置的二極管電流設置對話框，按圖輸入Vd-Id的對應關系。
圖 7
單擊 Next 按鈕。如圖 8 所示，出現 Forward-bias Diode Current（正向偏置二極管電流）對話框，可以看到根據前面的設置，計算得到了下面的參數值：
e. IS：5.4592E-0009
f. N：1.9646
g. RS：0.6838
圖 8
7.2 反向偏置結電容參數設置

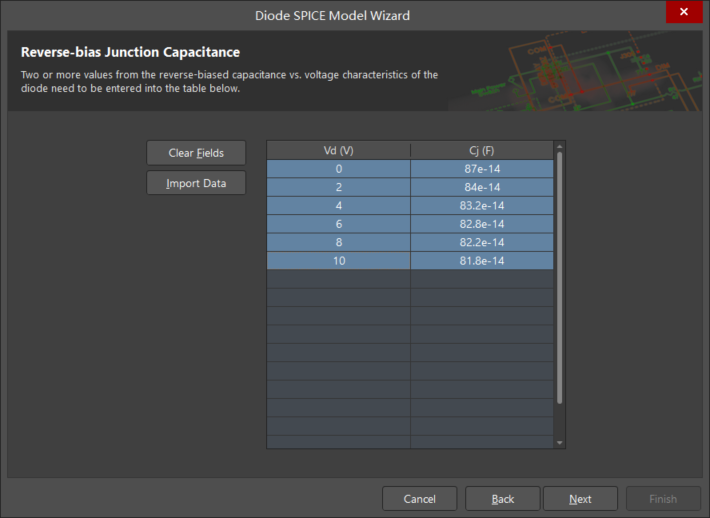

單擊 Next 按鈕。如圖 9 所示，出現 Reverse-bias Junction Capacitance（反向偏置結電容）設置對話框。按照 1N4148 手冊所示，輸入 Vd-Cj 的關系。
圖 9

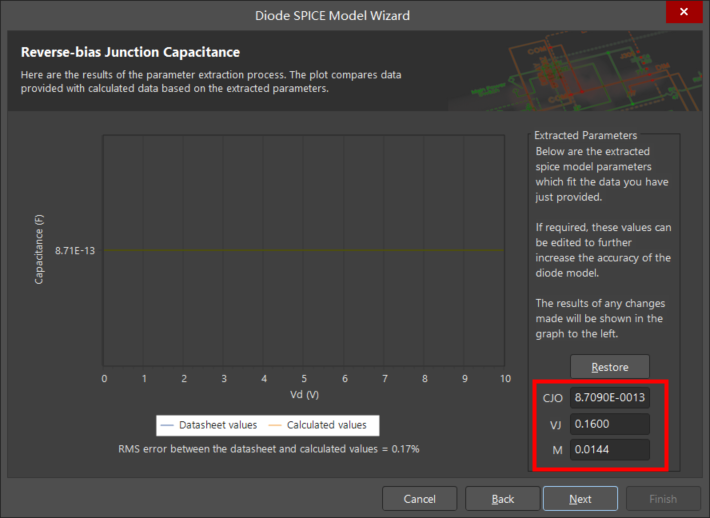

單擊 Next 按鈕。如圖 10 所示，出現 Reverse-bias Junction Capacitance（反向偏置結電容）對話框。根據前面輸入的Vd-Cj關系，計算得到下面的參數值：
h. CJO：8.7090E-0013
i. VJ：0.1600
j. M：0.0144。
圖 10
7.3 反向擊穿

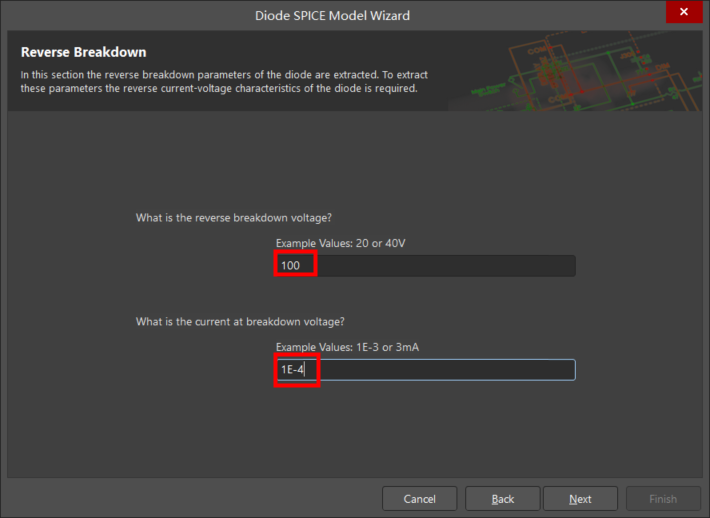

單擊 Next 按鈕。如圖 11 所示，出現 Reverse Breakdown（反向擊穿）對話框，按如下參數設置：
k. What is the reverse breakdown voltage（反向擊穿電壓）：100。
l. What is the current at breakdown voltage（在反向擊穿電壓下的電流）：1E-4。
圖 11

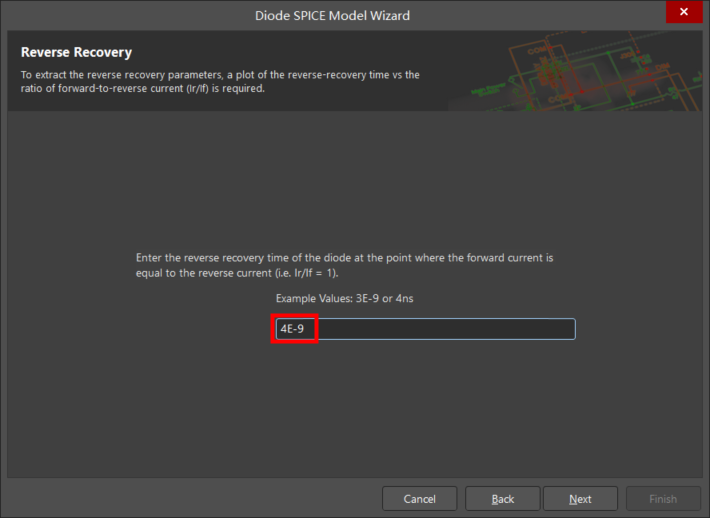

如圖 12 所示，出現Reverse Recovery（反向恢復）對話框。按如下參數設置:
Enter the reverse recovery time of the diode at the point where the forward current is equal to the reverse current（輸入在正偏電流和反偏電流相等點，即 Ir=If 的反向恢復時間）：4E-9。
圖 12
8. 單擊 Next 按鈕。如圖 13 所示，出現 The Diode SPICE Model（二極管 SPICE 模型）對話框。在該對話框中，給出根據設計者輸入的參數所生成的 SPICE 的模型參數。
圖 13
9. 單擊 Next 按鈕。如圖 14 所示，出現 End of Wizard（向?qū)ЫY束）對話框，表示生成 SPICE 的過程順利完成。
圖 14

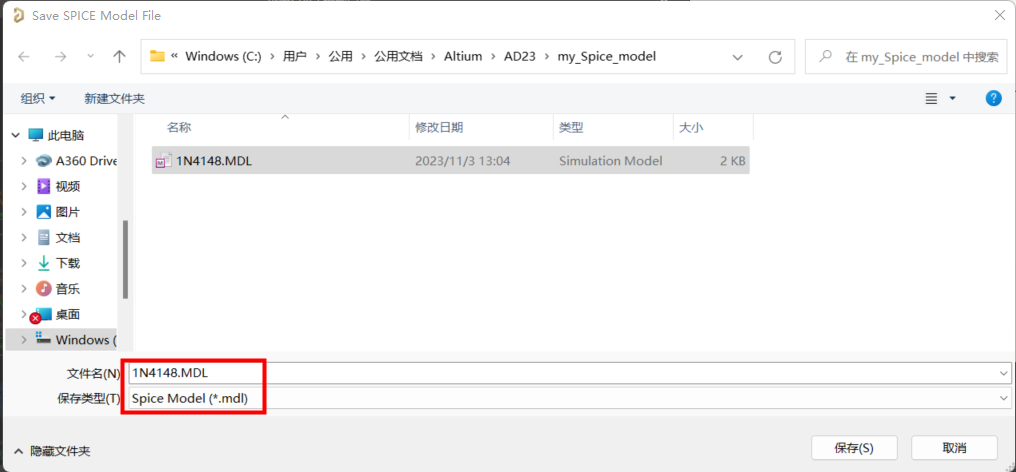

10. 單擊 Finish 按鈕。出現對話框，提示保存SPICE模型，將其保存到 my_SPICE_model 目錄下。
圖 15
11. 在原理圖庫中帶有 SPICE 模型的二極管符號創建成功。
三、討論分析
1. SPICE 模型向?qū)Чぞ呤褂镁哂幸欢ň窒扌浴?/span>
使用 Altium Designer 的 SPICE 模型向?qū)Чぞ呖梢愿臃奖愕貏?chuàng)建 SPICE 模型文件，特別是對于一些不太熟悉 SPICE 模型的用戶來說更加友好。同時，該向?qū)Чぞ咭蔡峁┝艘恍┏Ｓ玫?SPICE 模型類型和參數，可以滿足大部分用戶的需求。
SPICE 模型向?qū)Чぞ邉?chuàng)建 SPICE 模型范圍：
a. Diode：二極管。
b. Semiconductor Capacitor：半導體電容。
c. Semiconductor Resistor：半導體電阻。
d. Current-Controlled Switch：電流控制開關。
e. Voltage-Controlled Switch：電壓控制開關。
f. Bipolar Junction Transistor（BJT）：雙極結型晶體管。
g. Lossy Transmission Line：有損傳輸線。
h. Uniform Distributed RC Transmission Line：均勻分布的RC傳輸線。
然而，由于不同用戶的需求不同，該向?qū)Чぞ呖赡軣o法滿足一些特定用戶的需求。因此，在使用Altium Designer 創建 SPICE 模型時，需要了解其功能和局限性，并根據實際情況選擇合適的工具和方法。
四、結論
手動創建 SPICE 模型文件，然后手動將其鏈接到所需的原理圖元件可能非常費力。 SPICE 模型向?qū)в兄谕瓿纱巳蝿?。使用SPICE 模型向?qū)В梢愿鶕?jù)用戶獲取的數據定義此類設備的特性參數（直接輸入或從提供的數據中提?。詣訉懭肽Ｐ臀募?，該文件鏈接到指定的原理圖元件。
SPICE 模型向?qū)峁┝艘环N方便的半自動化解決方案，可以為一系列模擬設備創建和鏈接 SPICE 仿真模型，這些設備是 SPICE 內置的，并且需要鏈接的模型文件。模型的參數特征是根據您提供給向?qū)У男畔⒍x的。此信息的范圍取決于您希望為其創建模型的設備類型。從簡單的模型參數輸入，到制造商的數據表或物理設備本身獲得的測量值獲得的設備數據的輸入。
