選擇良好的元器件是每個電子產品成功的基礎，因此工程師應該如何選擇最合適的元器件？設計工程師翻閱已經翻爛了的元器件數據手冊、在紙上匆匆記下元件列表中各元件的型號（Part Number）、在第一次生產運行采購元器件的時候卻又忘記了那張紙，那些日子已經一去不復返了。
選擇的元器件不僅需要滿足必要的技術要求，工程師還必須考慮價格、是否有貨、交貨時間以及裝配和測試階段對該元器件的要求。選擇錯誤的元器件可能代價高昂：不僅將增加最后的單價，而且可能影響產品的交付計劃，甚至決定產品在市場上的最終成敗！
雖然高度壓縮的設計/測試/制造產品開發周期意味著工程師在選擇元器件時幾乎沒有犯錯的余地，元器件信息流緊密相連的性質（從制造商到供應商再到搜索端口）意味著工程師在滾動瀏覽可能的元器件列表時，可直接將精確的元器件選擇信息放置在他們的屏幕上。Altium認可設計過程中的元器件選擇及其對開發軟件技術、產品和團隊的重要作用，所開發的軟件技術、產品和團隊可將易于使用、詳細和精確的元器件數據及元器件選擇系統直接傳送到工程師的工作區中。
工作原理
在設計過程中，因?yàn)閷﹃P(guān)鍵元件要進行估價，以便進行第一次項目價格估算，因此項目的BOM是最早創建的文檔之一，而且在項目交付制造、裝配和測試時項目BOM也是最后定稿的文檔之一。而且BOM不僅是安裝在電路板上的電子元器件列表，更必須詳細說明所需的每個螺絲、支架、粘貼標簽、散熱片和膠水，以完成PCB作為其中一部分的整系統裝配。
無論如何，最終設計中使用的每個元件必須具有詳細的供應鏈信息。以前，工程師不得不在創建元器件庫或原理圖設計過程中將供應鏈信息添加到每個元器件中，或者對其設計BOM進行后處理，以便隨后添加供應鏈信息。在最新發布的ActiveBOM版本中，此約束已不復存在。目前，工程師可以在設計期間隨時將供應鏈信息添加到元器件；如果他們愿意，可以直接將供應鏈信息輸入BOM中而非原理圖元器件中。
這種將供應鏈詳細信息直接輸入BOM中的功能改變了BOM文檔在PCB項目中的作用。不再只是簡單的輸出文件，ActiveBOM提供了元器件管理過程，使其與原理圖設計和PCB設計過程同時進行，其中ActiveBOM的Bom文檔成為了PCB項目所有BOM數據的來源并應用于所有BOM類型的輸出。
除了布局在原理圖中的元器件，其他元器件和特定的BOM數據也可直接添加到ActiveBOM中，例如：待詳細說明的元件、緊固件、空白板或安裝膠水。也可以添加自定義列，包括特定的“行”號列，支持自動和人工編號，具有全文復制/粘貼功能。對于包含制造商信息的設計元器件，ActiveBOM可通過Altium Cloud Services訪問詳細和最新的供應鏈信息。本功能不僅限于來自托管內容服務器的元器件，還支持“鏈接供應商”的元件，以及在參數中已有合適的制造商詳細信息的元件。
ActiveBOM是Altium Designer中包含的元器件管理編輯器，用于：
● 配置元器件信息，使其可用于 BOM，包括添加其他非 PCB 元器件 BOM 條目，例如裸板、膠水、安裝硬件等。
● 添加其他列（例如行號列）以滿足裝配室的要求。
● 將每個設計零部件映射到實際的制造商零件。
● 驗證每個部件的供應鏈可用性和價格，以及定義數量的制造單位。
● 計算定義數量的制造單位的建造成本。
設置ActiveBOM文檔

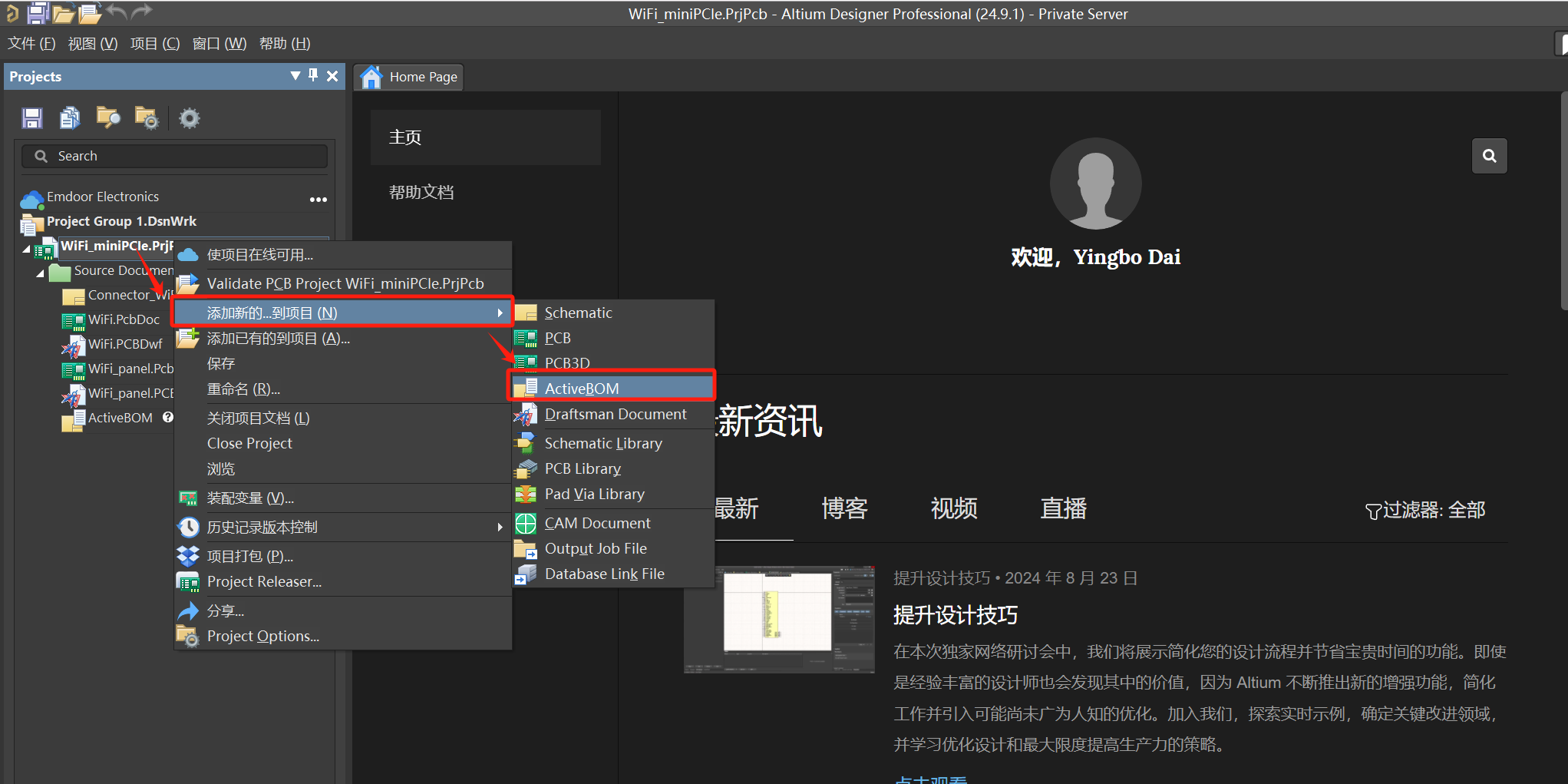

首先在已有工程下面右鍵單機Projects面板中的項目條目，然后從上下文菜單中選擇添加新的...到項目>ActiveBOM命令。列出設計中所有元器件的ActiveBOM文檔將在設計空間中打開。

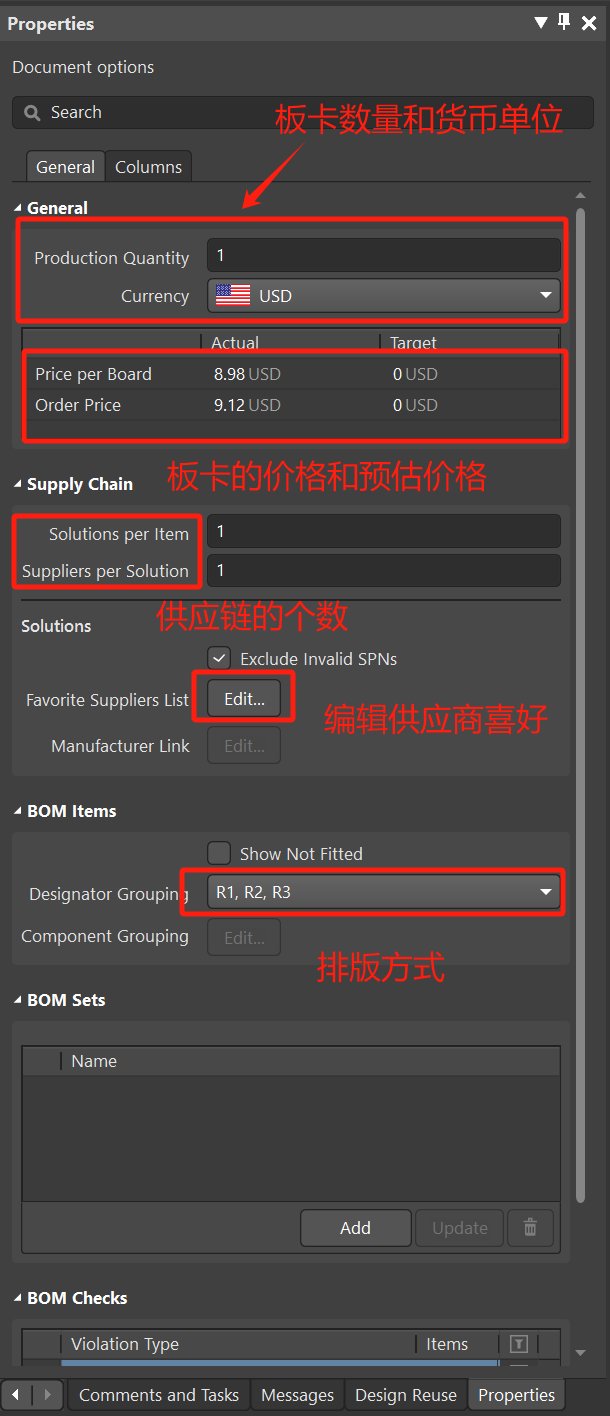

在Properties中配置ActiveBOM的面板信息，主要的選項在General選項卡：
○ Production Quantity是定義電路板的需求數量，Currency為顯示組件價格的首選單位
○ Price per Board和Order Price可以看到價格也可以預設一個價格
○ Supply Chain供應鏈板塊里面首先是定義希望為每個BOM項找到的制造商數量和每個制造商找到的供應商數量（每個解決方案的供應商）（這里可以勾選Exclude Invalid SPNs來排除所有被視為無效的供應商的零件編號，并未ActiveBOM文檔定義供應商總列表和喜好的或公司規定的優先級）。BOM Items可以選擇表的器件排版方式

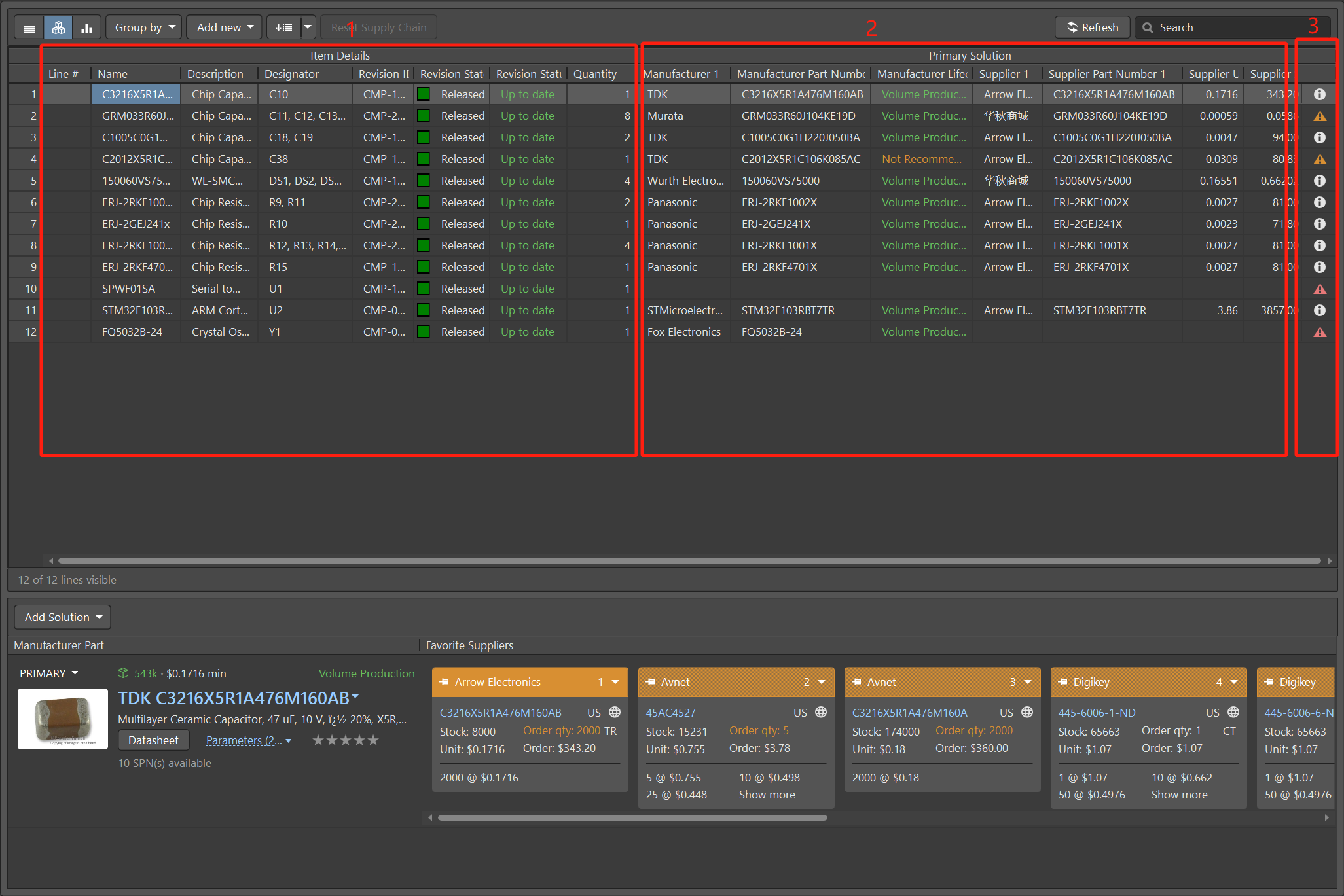

BOM條目網格主要分為以下幾組：
1. Item Details——這些列顯示詳細的元器件參數，如“標號”、“描述”、“元器件庫參考”和其他元器件參數
2. Solutions——排名最高的制造商和來自供應鏈的供應商。解決方案（制造商元件）的數量和各解決方案供應商的數量均可在ActiveBOM的屬性面板中進行配置——這些信息均通過供應商名稱的立體彩色旗幟標明。排名是自動的，但也可以手動設定，如上文“供應鏈”部分所述。
3. BOM Status——表明與每個元器件相關的當前風險。將鼠標懸停在圖標上了解描述，或者在屬性面板中啟用BOM Staus列來顯示描述。詳細的狀態信息后面會講。
4. Variant Details——在“合并視圖”中將標題為Variants的附加組添加到“BOM狀態”列之前，主要是用來做變量控制設計的。
BOM狀態圖標：
檢查每個BOM條目是否存在違規，檢查其狀態是否顯示在BOM Status列中。本列在BOM條目列表右側始終可見，并顯示表面該條目狀態的圖標。請注意，如果條目在多次BOM檢查中失敗，圖標顯示最嚴重的故障。
配置BOM檢查，BOM條目可以對以下內容進行自動檢查，其中分為兩大類：
○ Violations Associated with Design ltems（與設計條目相關的違規）：包括測試，比如BOM參數與元器件庫參數不一致（模糊參數）的元件和重復的標號。
○ Violations Associated with Part Choices（與元件選擇相關的違規）：包括測試，如未分級的MPN（僅系統分配等級）、無供應商或確實的目標價格。

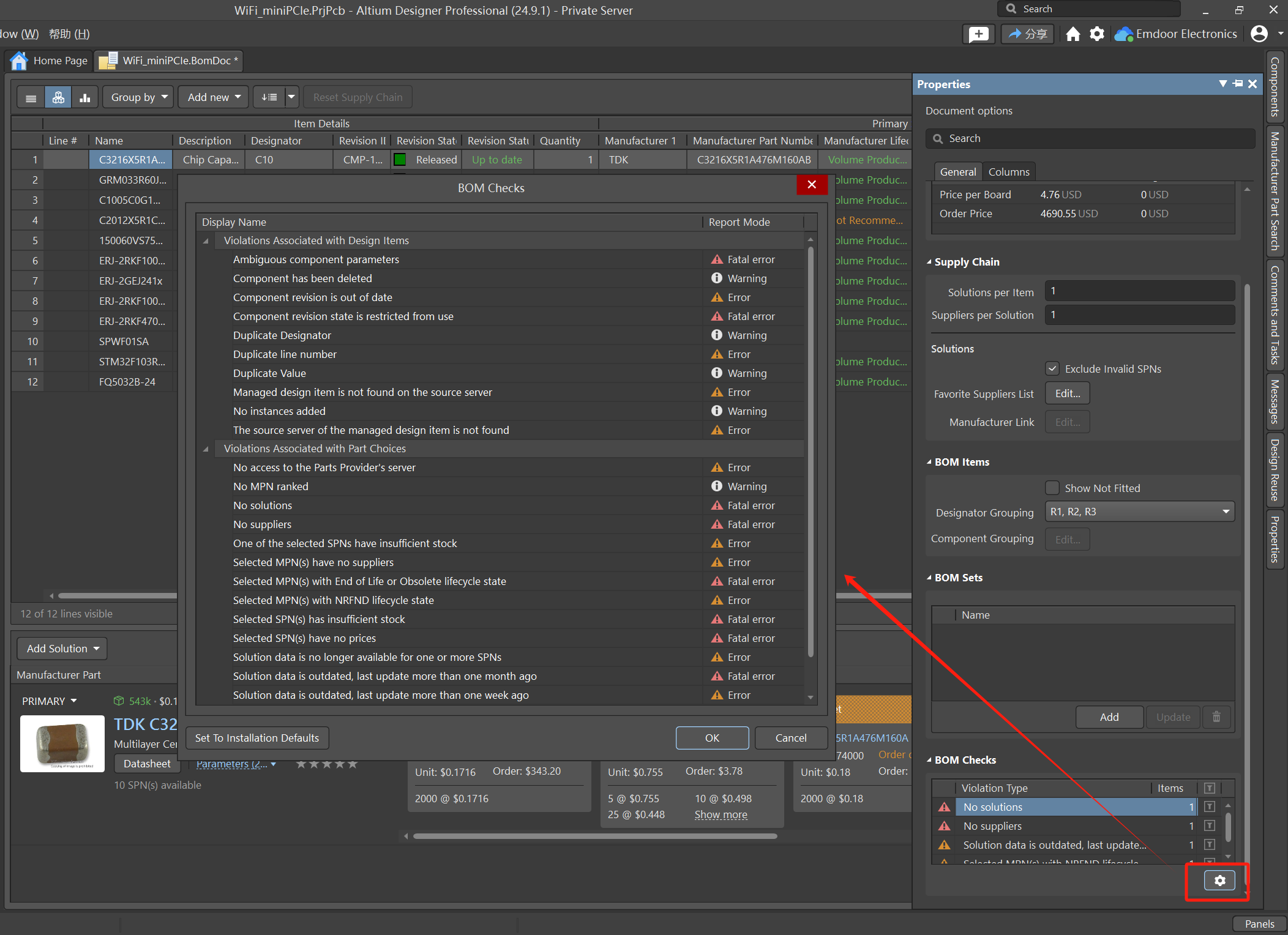

在BOM配置中點擊右下角的齒輪圖標打開對話框。

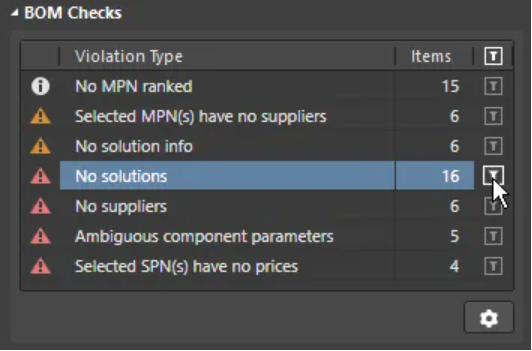

屬性面板顯示了當前BomDoc中檢測到的BOM檢查違規列表。點擊“篩選圖標”（如下圖所示）篩選主要BOM條目列表，并使僅顯示哪些未通過BOM檢查的BOM條目。P.S. BOM條目可能多次不通過BOM檢查。
供應鏈
元器件選擇通常是兼顧可用性、單價和制造量的過程。ActiveBOM最大的優勢之一是其能夠?qū)⒃敿?xì)的、最新的供應鏈信息直接帶入設計環境。訪問此信息意味著工程師可輕松監測他們的元器件選擇并根據需要采用元器件。
如果設計元器件包含識別的制造商元件號（MPN），ActiveBOM可訪問Altium Cloud Services并試圖查找關于此元件的供應鏈信息。云服務的主要功能是Altium Parts Provider，可從廣泛的外部供應商列表中匯總實時元件信息，將價格、庫存量、最小訂單數量等信息發送到ActiveBOM中。
解決方案

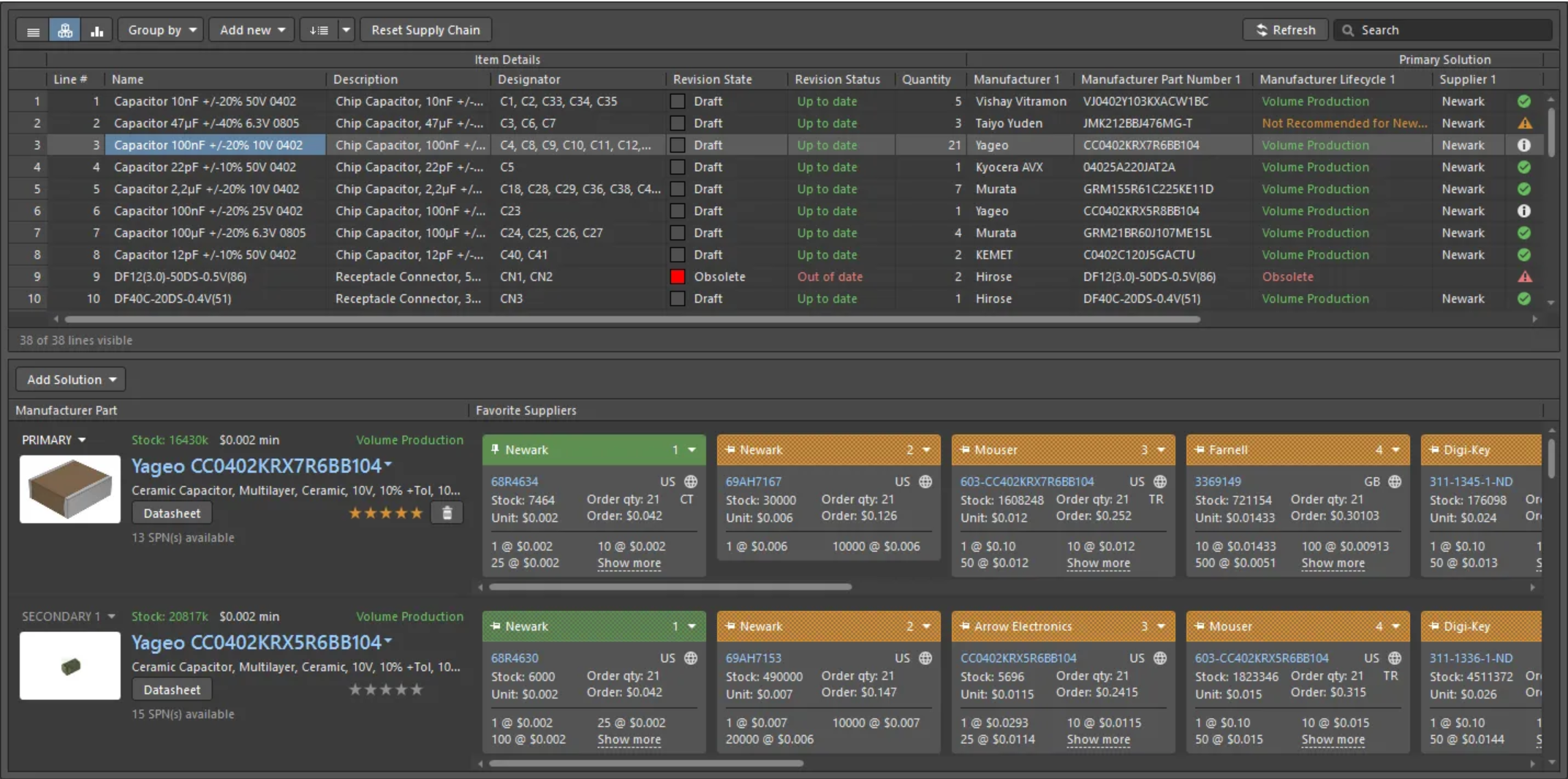

在ActiveBOM中，在設計元器件可訪問此供應鏈信息時，解決方案將出現在ActiveBOM界面下方區域。制造商元件顯示在左側，而可用的供應商說明在右側。
每一行稱為一個“解決方案”。每個解決方案即為特定的制造商元件，通常為制造商元件號（MPN），并具有可提供該元件的一個或多個供應商的詳細說明。
制造商元件號信息
1. 制造商詳情：元件圖像、制造商名稱、制造商元件號、說明情況
2. 解決方案的有限順序
3. 庫存合計
4. 最低單價。如果無價格或價格為0，則為紅色
5. 制造商生命周期：來自Altium云服務數據
■ 灰色：默認值、未知或無信息
■ 綠色：新的或批量生產狀態
■ 橙色：不建議用于新設計
■ 紅色：停售或過期
6. 鏈接到器件的datasheet（數據表）
7. 元件詳細參數
8. 用戶等級
解決方案排名
如果有多個制造商元件可供使用，即意味著有多個解決方案，則這些解決方案將根據該元件的可用性、價格和制造商的生命狀態從高到低進行自動排名。
如果您更傾向于使用排名較低的解決方案，例如使用特定的制造商，您可以通過使用星號功能設定“用戶排名”覆蓋自動排名。
供應商
在制造商方面詳情的右側是可用的供應商，每個供應商均詳述于單獨的抬頭上。這些抬頭也稱為供應商元件號（SPN）。
供應商元件號根據可用性和價格自動排序。每個供應商元件號抬頭包含一塊彩色的橫幅，顏色反映與選擇供應商元件號相關的風險（下文有詳細說明）。因?yàn)榭捎眯院蛢r(jià)格數據可從Altium Parts Provider隨時刷新，供應商元件號抬頭的順序可能發生變化。

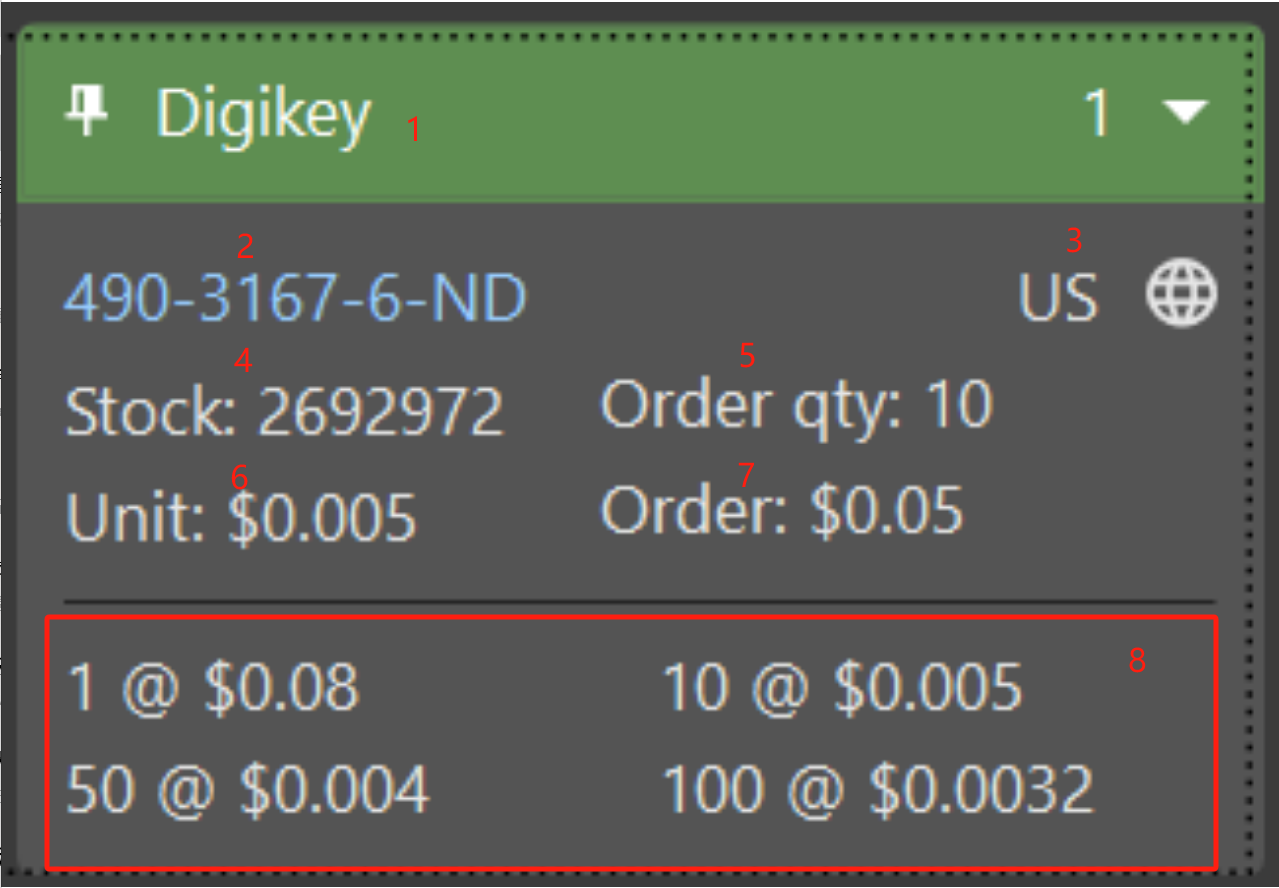

供應商元件號抬頭信息
1. 供應商名稱、圖塊順序下拉菜單，其中顏色表示：
a. 綠色：最佳
b. 橙色：可接受
c. 紅色：有風險
2. 供應商元件號
3. 元件源詳情在提示框中顯示，可能只包括：Altium元件供應商、定制元件供應商、手動解決方案、生命周期等
4. 庫存：如果可用庫存小于訂單數量，則為紅色
5. 訂單數量：如果最低訂單數量大于訂單數量，則為橙色。
6. 如果無可用價格或價格為0，則為紅色。單價包括貨幣圖標，貨幣在ActiveBOM屬性面板中設置。
7. 訂單價格，如果為0（意味著無庫存或無單價），則為紅色。
8. 可用價格與最低訂單數量偏離
供應商排名
新BOM條目的默認狀態為自動排名“供應商”。請注意，因?yàn)樘囟ㄔ膬r(jià)格和可用性將發生變化，本排名可能隨時間發生變化。如有要求，您可以通過點擊供應商元件號拼貼塊橫幅左側的別針圖片將供應商元件號拼貼塊鎖定到特定位置。通過使用供應商元件拼貼塊橫幅右側的下拉菜單來設置所需位置，也可手動覆蓋供應商元件號的自動順序。如果使用下拉菜單手動設置供應商元件號拼貼塊的位置，將自動啟用鎖定別針。
P.S. 另外，供應商信息可以配置，通過Altium Parts Provider提供供應鏈數據。Altium Parts Provider可獲取大量遍布全球的元器件供應商的詳細信息。一組可用供應商可配置為兩個層次：
● 對于軟件安裝——在屬性對話框的Data Management - Parts Provider頁面中配置供應商。

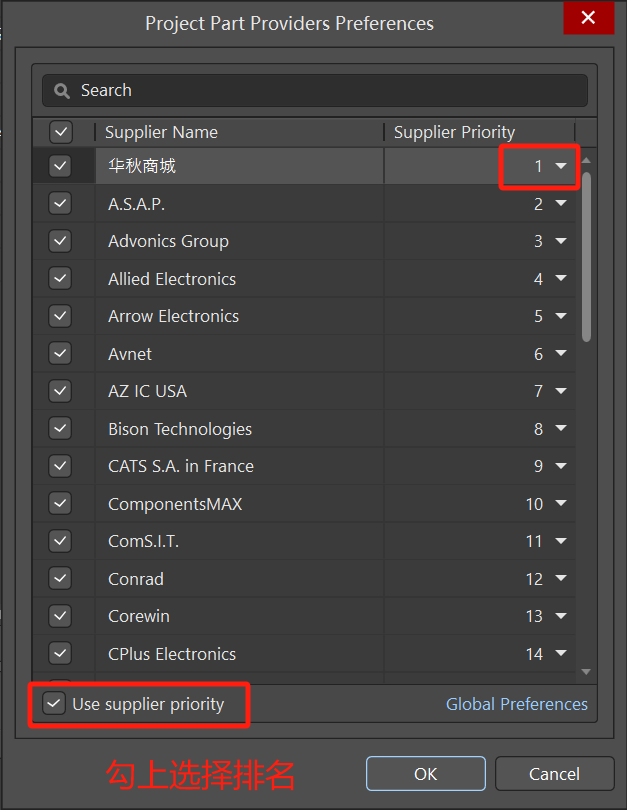

● 對于當前項目——在ActiveBOM的屬性面板中點擊Favorite Suppliers List?? 按鈕來定義希望在本項目中可用的供應商。
生成BOM

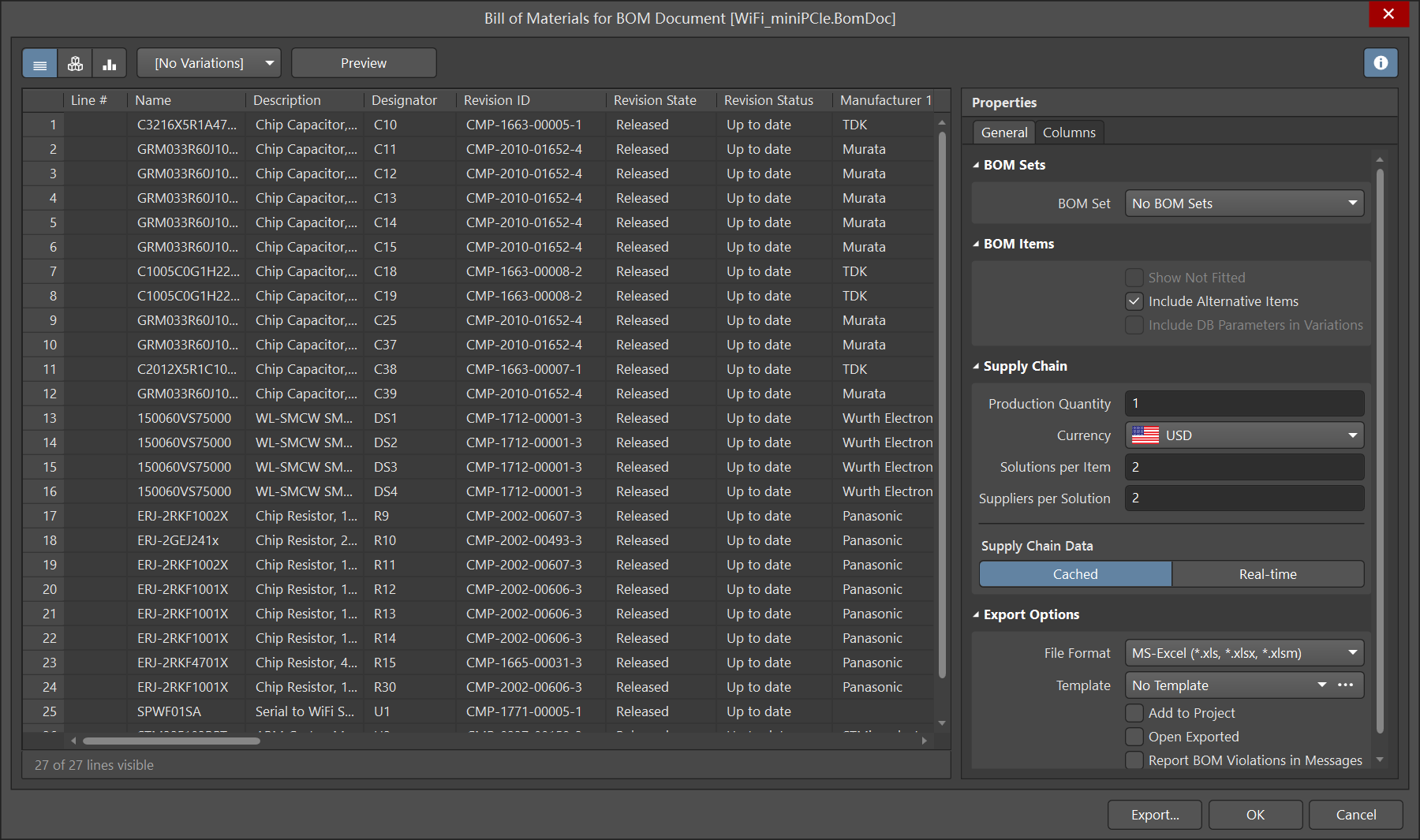

BOM可以直接從ActiveBOM編輯器生成。選擇報告（Reports）>Bill of Materials命令打開Report Manager對話框并生成BOM。
Report Manager是標準的BOM輸出設置對話框，與從原理圖或PCB編輯器的Report菜單中選擇Bill of Materials時或在OutputJob中配置BOM時打開的對話框相同。
● Report Manager與ActiveBOM界面共享許多功能，簡化了BOM的配置過程。
● 如果項目中有一個ActiveBOM文檔（BomDoc），則其中定義的布局設置將自動應用于Report Manager中。
● ActiveBOM文檔中定義的BOM集可用，可以輕松地從一個BOM布局切換到另一個BOM布局。
● 可以生成 Excel 格式的文件，而無需安裝 Microsoft Excel（選擇?Microsoft Excel 文件）
和之前的BOM做比較

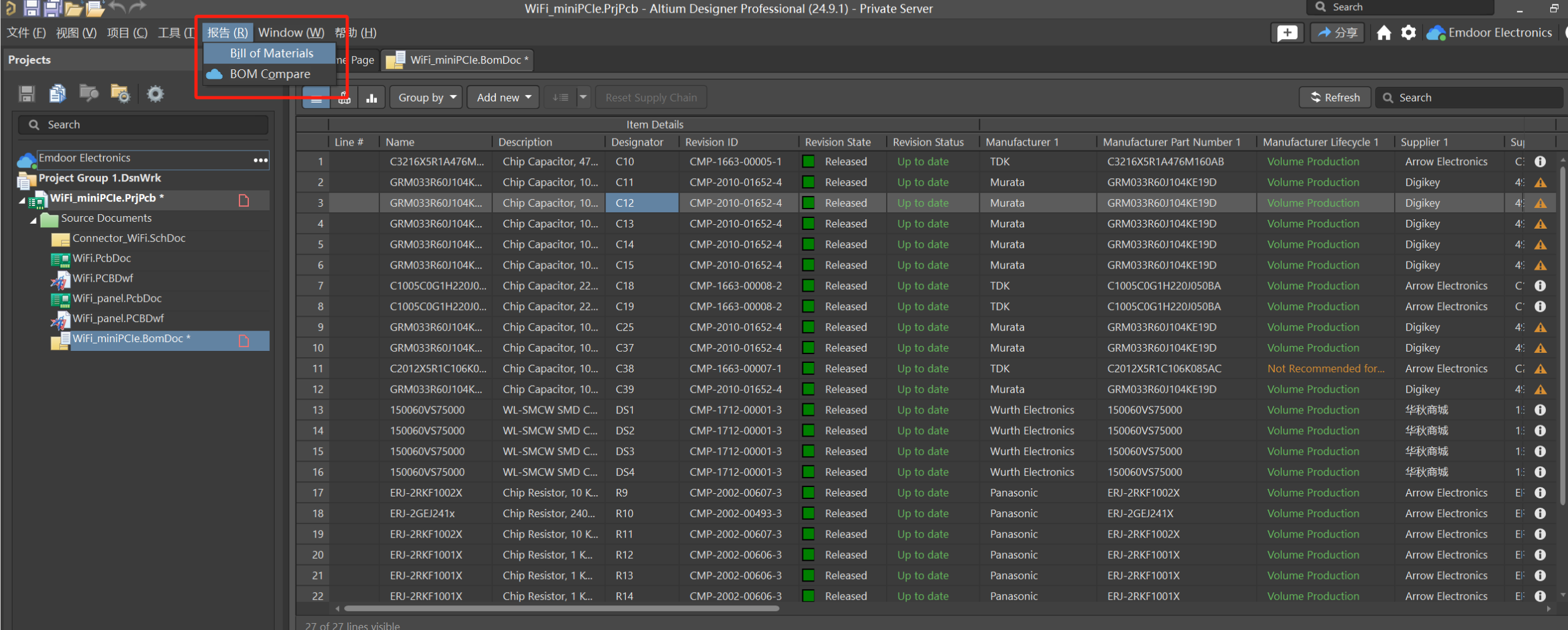

零部件在設計版本之間發生變化的情況并不少見。為了確保正確完成該過程，許多設計人員喜歡將當前項目的 BOM 與項目先前修訂的 BOM 進行比較。如果項目是工作區項目并包含ActiveBOM BOM文檔，這可以使用 BOM Compare 功能來完成。
討論
ActiveBOM 是Altium Designer中一個非常強大的工具，用于管理和生成物料清單（Bill of Materials, BOM）。它提供了許多獨特的優勢，使得PCB設計和制造過程更加高效、準確和協作友好。以下是 ActiveBOM 的主要優勢：
實時同步與自動更新
動態鏈接：ActiveBOM與PCB設計文件保持實時同步，任何設計上的更改都會立即反映在BOM中。
自動更新：當您修改了PCB設計或原理圖時，ActiveBOM會自動更新相應的元器件信息，確保BOM的準確性，減少手動更新帶來的錯誤。
詳細的元器件信息
供應商集成：可以從多個電子元器件供應商（如Digi-Key、Mouser等）獲取最新的價格和庫存信息，并將其集成到BOM中，幫助優化采購決策。
參數管理：為每個元器件添加詳細的參數信息，如封裝、型號、規格等，方便采購和生產。
自定義和靈活性
靈活的輸出格式：支持多種BOM輸出格式，包括CSV、Excel、HTML等，可以根據需求選擇最適合的格式。
自定義字段：用戶可以根據自己的需求自定義BOM中的列和字段，例如添加內部編號、備注等信息，滿足不同企業的具體要求。
團隊協作與共享
多人協作：ActiveBOM支持多人協作，團隊成員可以實時查看和編輯BOM，提高工作效率。
云端共享：可以將BOM發布到云端，方便與供應商、制造商和其他相關人員共享，促進跨部門合作。
錯誤檢查與一致性
一致性檢查：ActiveBOM可以檢查BOM與設計文件之間的一致性，確保沒有遺漏或錯誤的元器件。
重復項檢測：自動檢測并標記BOM中的重復項，避免采購錯誤，確保物料清單的準確性。
相對劣勢：
1、上手難度較高，對比普通的BOM，在ActiveBOM里面做輸出設計的話對于新手用起來可能會比較耗費時間，設置供應商和解決方案比較復雜。對比當下開源的立創EDA來說會比較復雜。
2、比較占用資源，運行ActiveBOM時需要在線運行，更新實時同步原理圖、PCB以及供應鏈相關的內容，容易電腦卡頓。
對比立創EDA的供應鏈文章“0201FAQ20241202-AD-立創EDA元器件庫與供應鏈對應”
結論
本文檔主要介紹了Active BOM是Altium Designer中一個非常有用的功能，它可以幫助設計人員更加高效地管理和跟蹤產品的物料清單。 通過啟用Active BOM、配置BOM模板、生成BOM以及管理和跟蹤器件，設計人員可以更好地控制產品的制造過程，提高工作效率并降低錯誤率。 是一個非常值得使用的功能。
