1、 文檔目標
本方案旨在通過Altium Designer 的智能規則引擎與空間劃分功能,實現BGA器件本體內外導線線寬的無縫銜接與自動化調整,從而在保障高密度布線需求的同時,提升PCB設計效率與電氣性能。
2、 問題場景
在BGA封裝設計中,器件本體內部布線受限于緊湊空間,需采用微細線寬(如5mil)以實現高密度走線。然而,當信號線延伸至器件外部時,為滿足電氣性能與制造工藝要求,需將線寬擴展至常規標準(如10mil)。傳統方案依賴手動調整,易引發設計誤差與效率損耗。本方案通過空間規則配置,實現線寬參數的智能化動態切換。

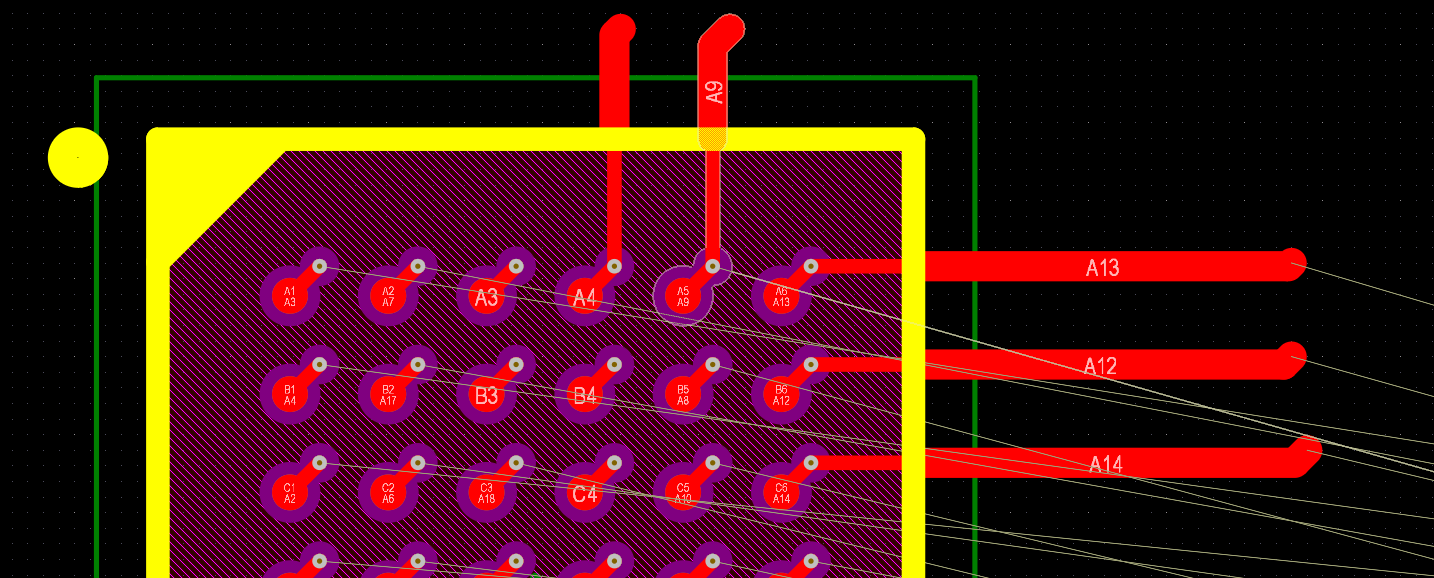

圖 1
3、軟硬件環境
1)、軟件版本:Altium Designer 24.1.2
2)、電腦環境:Windows 10
3)、外設硬件:無
4、解決方法
通過空間劃分(Room)機制與規則優先級控制,將BGA本體區域定義為獨立布線域。利用Altium Designer的智能規則繼承特性,實現線寬參數在域內外的動態適配,形成**“微細線寬-常規線寬”**的無感切換。
1)、在BGA元器件封裝本體范圍放置一個room

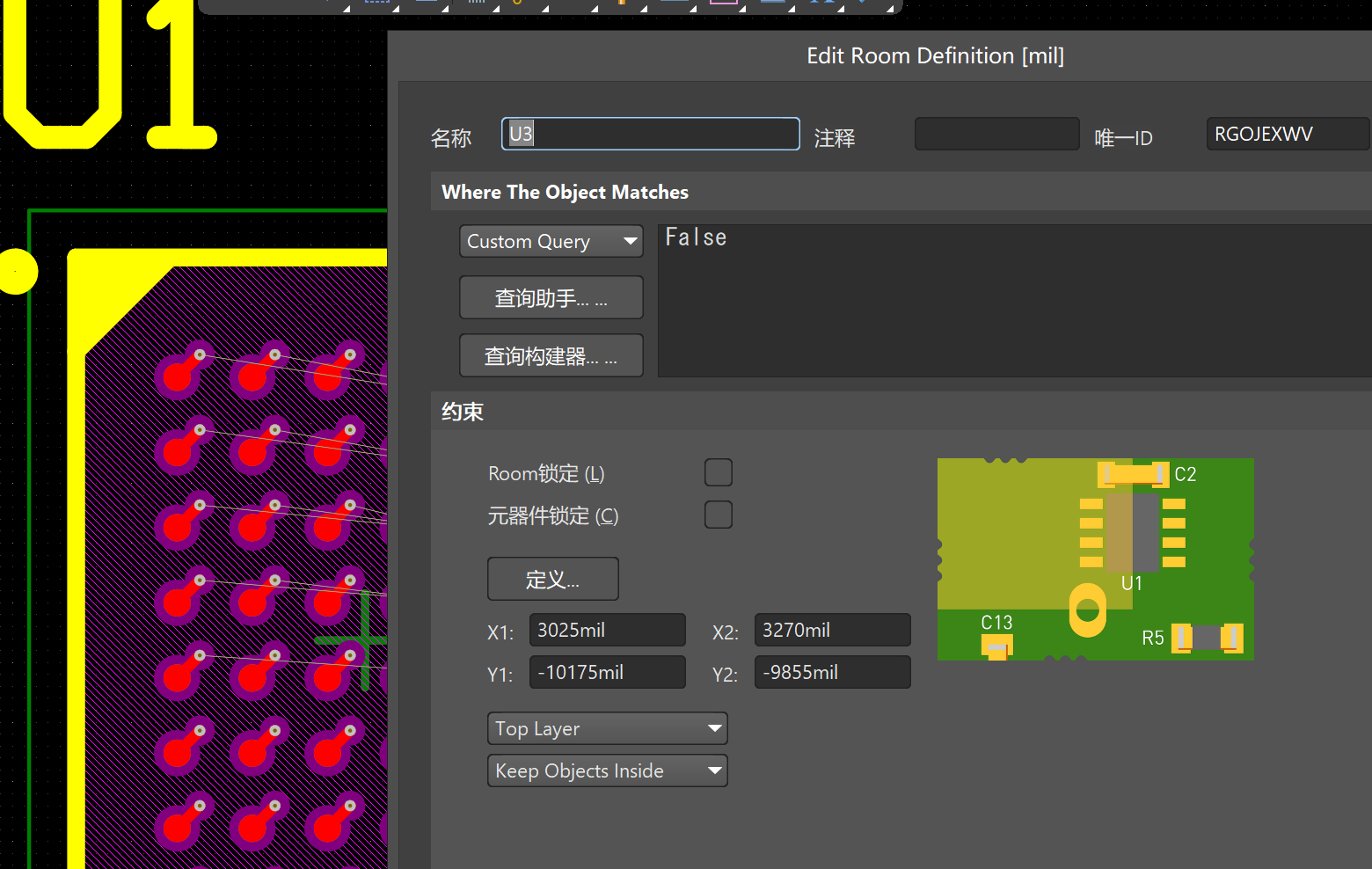

圖2
2)、在規則設置的線寬中新建一條規則,輸入條件篩選語句WithinRoom,系統會自動跳出當前PCB上有哪些Room,選擇剛才放置的那個,然后設置線寬。此時,該Room區域內,所有線寬將遵循這條規則,區域外將遵循其他規則。

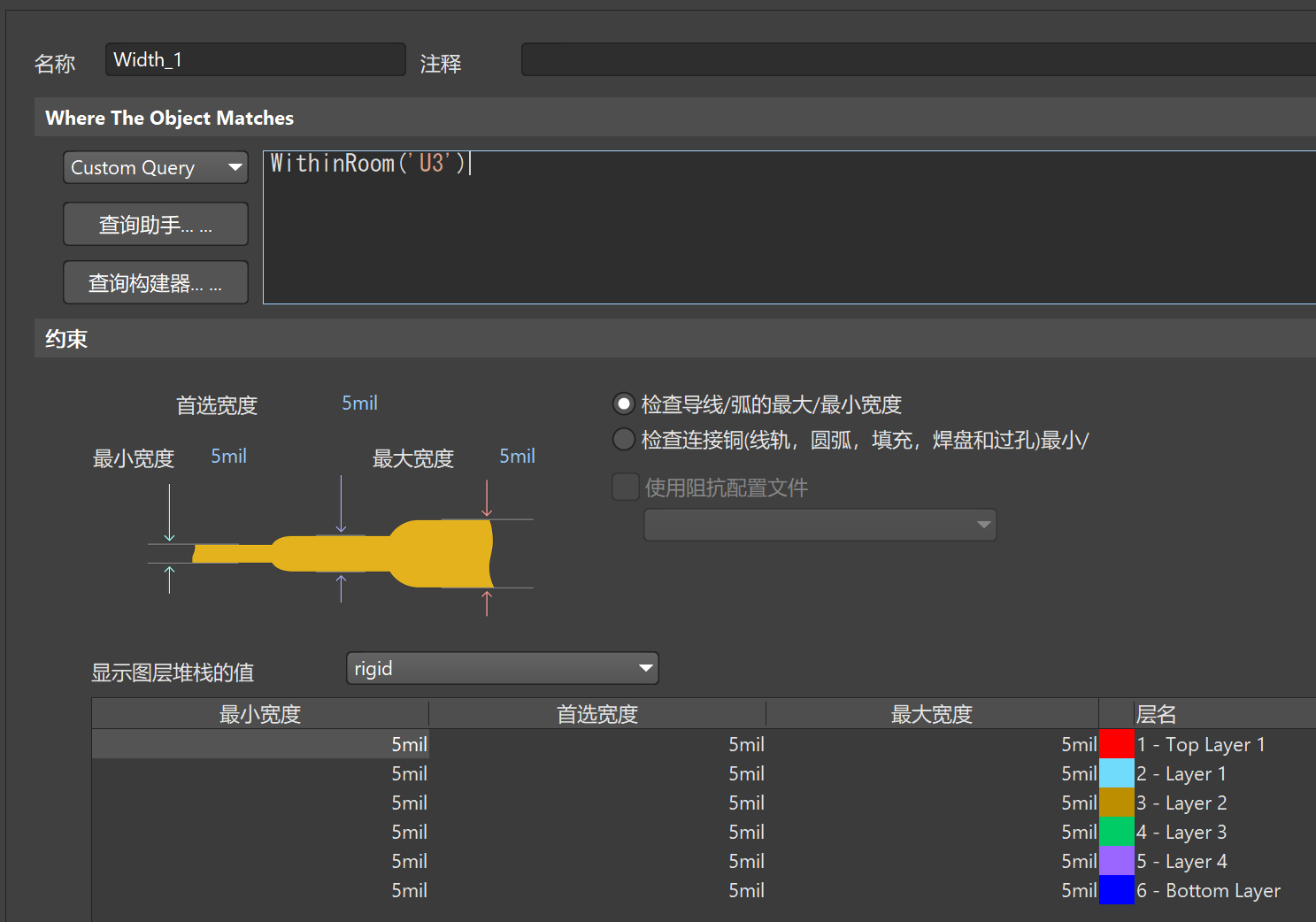

圖 3
3)、對BGA進行布線,導線走出Room范圍后會自動變更線寬。

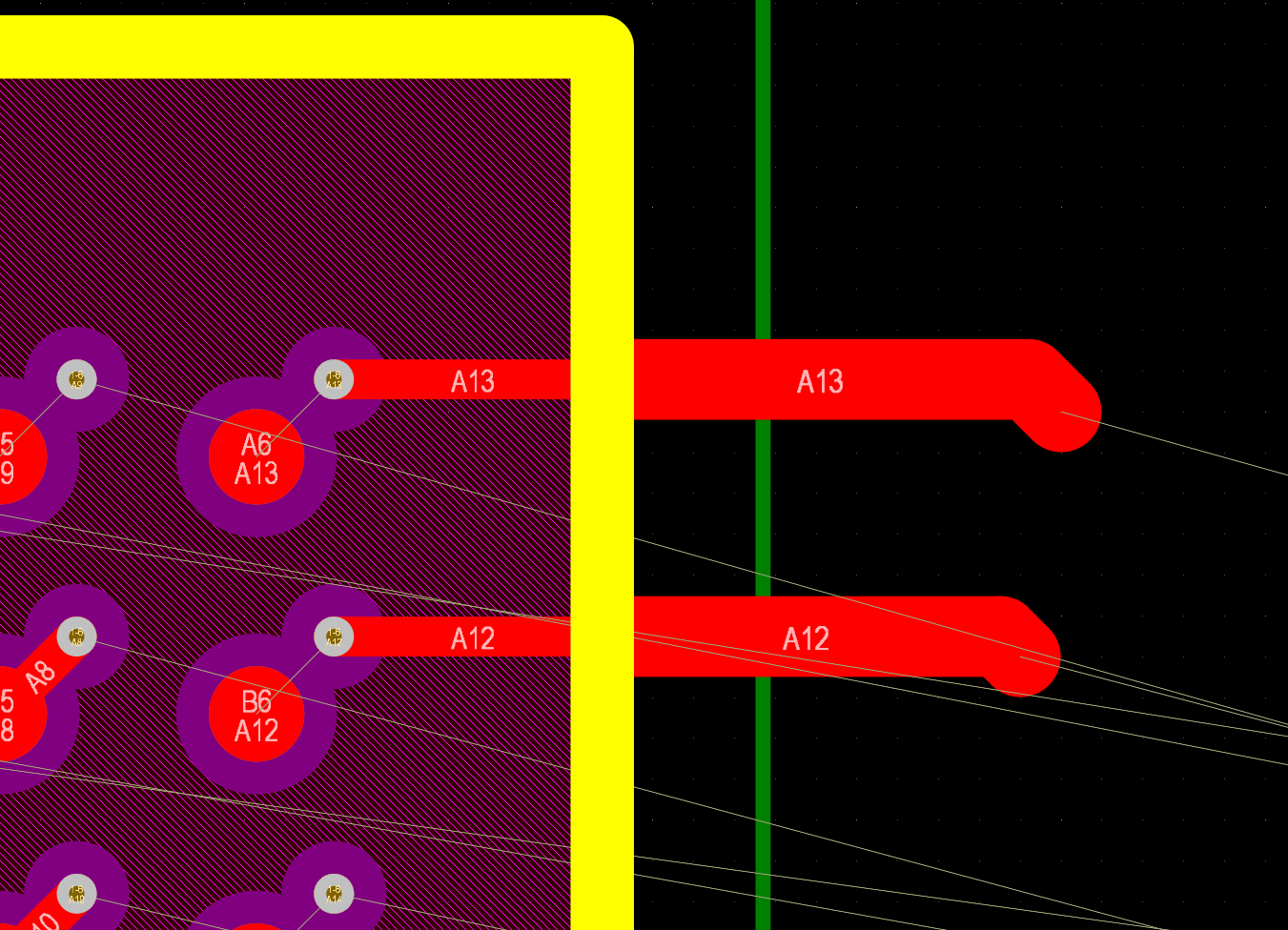

圖4
技術要點說明:
● 規則繼承邏輯:Altium Designer采用分層決策機制,優先級高的區域規則將覆蓋全局規則,實現“域內特例-域外常規”的動態適配。
● 邊界過渡處理:通過Room邊界的10mil緩沖區,確保線寬變化發生在器件外圍安全區域,避免因突變引發阻抗不連續問題。
5、技術價值
本方案通過空間劃分與規則級聯的協同設計,將BGA布線的線寬調整從人工密集型操作轉化為智能化配置流程,顯著降低設計冗余與誤差風險。其核心價值在于:
1. 自動化:消除手動修改線寬的重復勞動,提升設計效率30%以上;
2. 可靠性:規則引擎確保參數一致性,規避人為疏漏導致的電氣隱患。
