本文檔旨在指導用戶如何利用 Altium 365 在線 Gerber 比較工具，對多個版本的 Gerber 文件進行區別對比，以便在投產前準確了解不同版本 PCB 的設計差異，確保生產過程的準確性和一致性。
2、 問題場景
在 PCB 設計和生產過程中，往往會生成多個版本的 Gerber 文件。這些文件記錄了電路板的不同設計階段和修改情況。然而，使用 Altium Designer 等傳統軟件查看 Gerber 文件時，通常只能單個文件打開查看，無法直接對比不同版本之間的區別，這給設計審查、版本管理和生產準備帶來了不便。
3、軟硬件環境
1）、軟件版本：Altium 365 在線 Web
2）、電腦環境：Windows 11
3）、外設硬件：無
4、使用方法
步驟一：訪問在線 Gerber 比較工具
打開瀏覽器，訪問 Altium 365 Gerber Compare在線工具。該工具提供了強大的 Gerber 文件對比功能，支持多種設計工具生成的 Gerber 文件，包括 Altium Designer、KiCad、Eagle 等。
步驟二：上傳 Gerber 文件
1. 在線 Gerber Compare 查看器接收存檔文件（如 ZIP、RAR 等）中的標準格式的 Gerber 數據，或者您可以直接從本地文件夾中指定文件進行上傳。
2. 將兩組需要對比的 Gerber 文件分別打包成壓縮文件，然后按照工具的提示步驟，將這兩個壓縮文件上傳到 Gerber Compare 查看器中

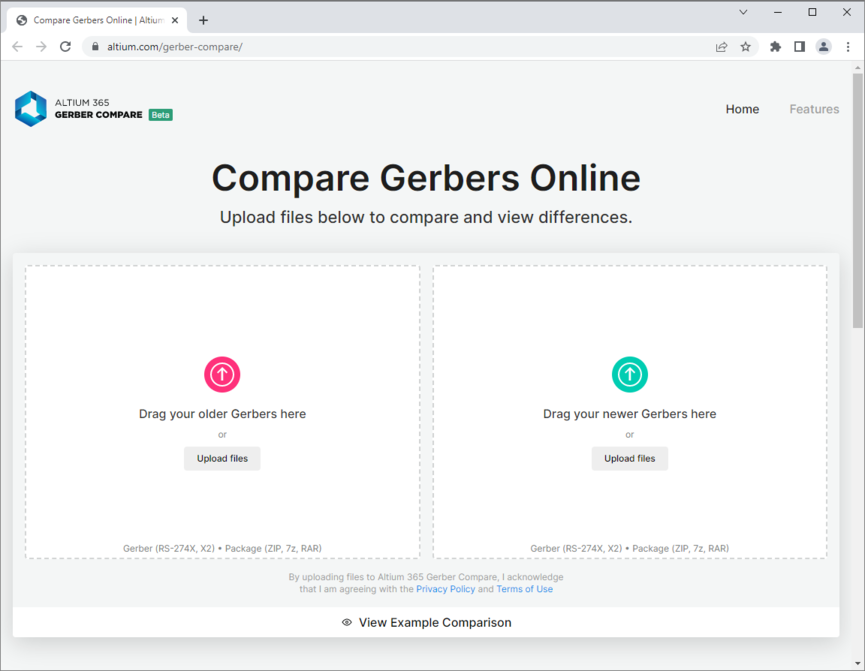

圖 1
步驟三：交互式對比操作
1. 逐層選擇與高亮差異 ：上傳完成后，借助交互式 UI 界面，您可以在圖層的基礎上單獨選擇和突出顯示布局差異。通過逐層對比，您可以清晰地看到每層板之間的變化，包括線路的增減、過孔的移動、銅箔面積的調整等。
2. 縮放和平移 ：利用 UI 界面的縮放和平移功能，您可以深入查看任何板區域的細節差異。這對于大型復雜的 PCB 設計來說尤為重要，能夠幫助您精準定位細微的設計改動。
3. 單獨查看源 Gerber 數據集 ：在對比過程中，您還可以選擇單獨查看每個源 Gerber 數據集，以便更全面地了解每個版本的整體設計情況

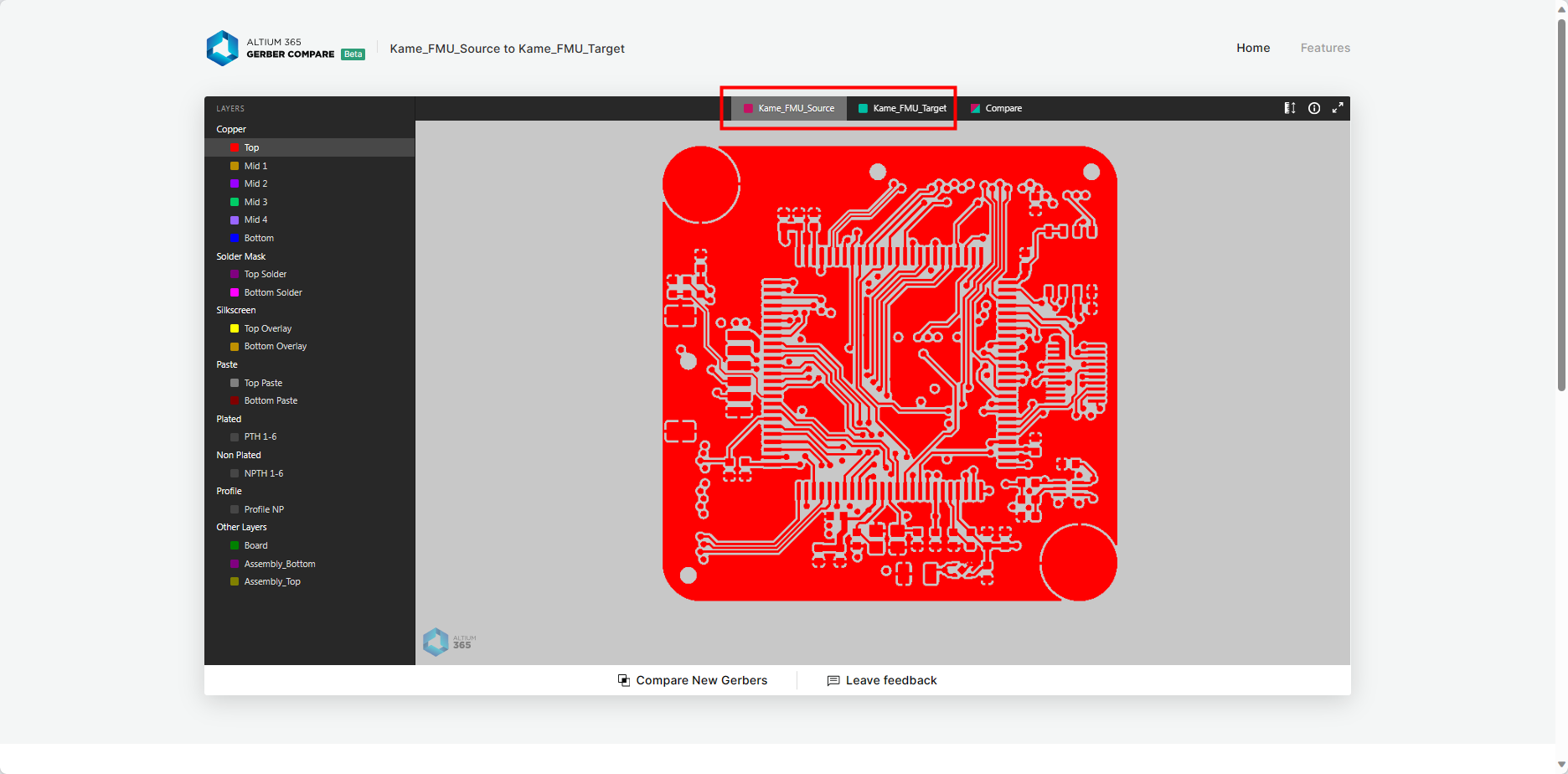

圖 2
步驟四：查看對比結果
1. 圖形和網絡數據差異展示 ：Compare 界面會直觀地顯示 Gerber 數據集之間的圖形和網絡數據差異。當您選擇特定的層信息時，系統會自動高亮顯示該層的差異部分，方便您進行詳細對比。
2. 位置數據與交叉探測 ：每個差異條目都包含位置數據，指示條目藍色邊界框的左下角位置。并且，交叉探測功能是雙向的。在電路板視圖中選擇數字標記，Compare 窗格中會自動突出顯示其對應的條目；反之，在 Compare 窗格中選擇條目，電路板視圖中也會相應地高亮顯示其圖形等效項。這使得您能夠快速準確地定位和分析差異的具體位置和影響范圍。

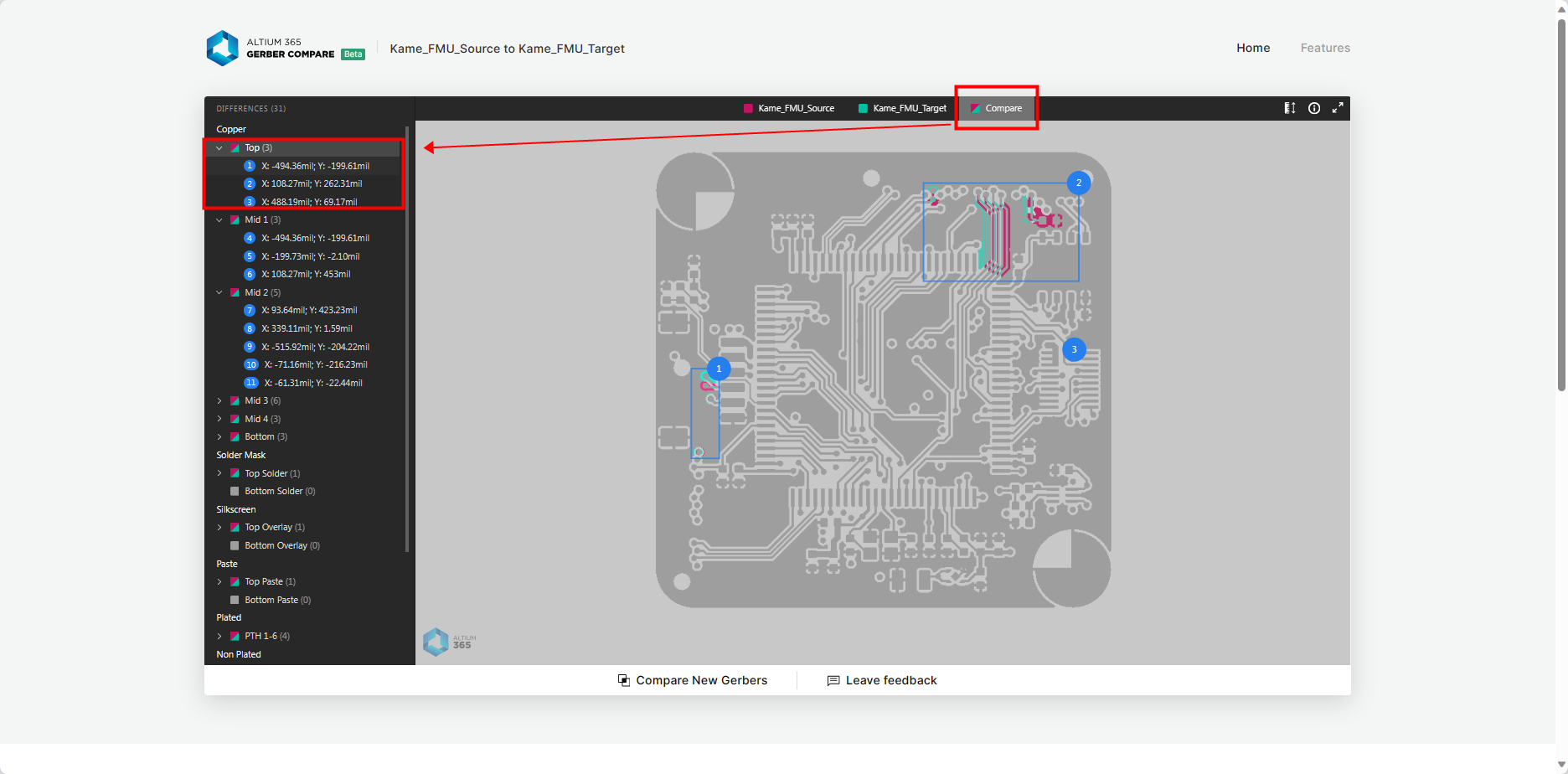

圖 3
通過以上步驟，您可以充分利用 Altium 365 在線 Gerber Compare 工具，高效地對比多個版本的 Gerber 文件，為 PCB 的設計優化、版本管理和生產決策提供有力支持。
