首頁 > 資源中心 > FAQ 1、 文檔目標
在PCB設計與制造領域，采用開源DFM（Design for Manufacturing）工具進行拼板操作，相較于Altium Designer（AD）的傳統拼板方式，在效率和靈活性上具有顯著優勢。華秋DFM作為一款功能強大的PCB設計輔助軟件，能夠高效分析設計中的潛在隱患，并提供針對性的優化建議，從而顯著提升設計質量與可制造性。借助華秋DFM等先進的DFM工具，工程師能夠在保證設計精度的同時，大幅提升工作效率，優化設計與制造之間的協同效應，從而更好地滿足現代電子產品的快速開發需求。
2、 問題場景
Altium Designer（AD）雖然內置了拼板（Panelization）功能，但在實際使用中，其操作流程相對繁瑣，用戶需要反復手動執行一系列重復性操作，這不僅顯著增加了設計時間成本，還容易因人為干預引入潛在錯誤。相較之下，立創EDA提供了一鍵式拼板功能，能夠簡化部分操作流程，但其局限性在于僅支持PCB的ASCII格式文件導入，而不支持行業通用的Gerber文件格式。這種限制可能導致在不同版本的AD設計文件轉換過程中，出現絲印層錯位（Silkscreen Misalignment）、字體格式失真（Font Format Distortion）等問題，進而影響最終生產文件的準確性和一致性。
3、軟硬件環境
1、軟件版本：Altium Designer24.9.1
2、電腦環境：Windows 11
3、外設硬件：無
4、解決方法

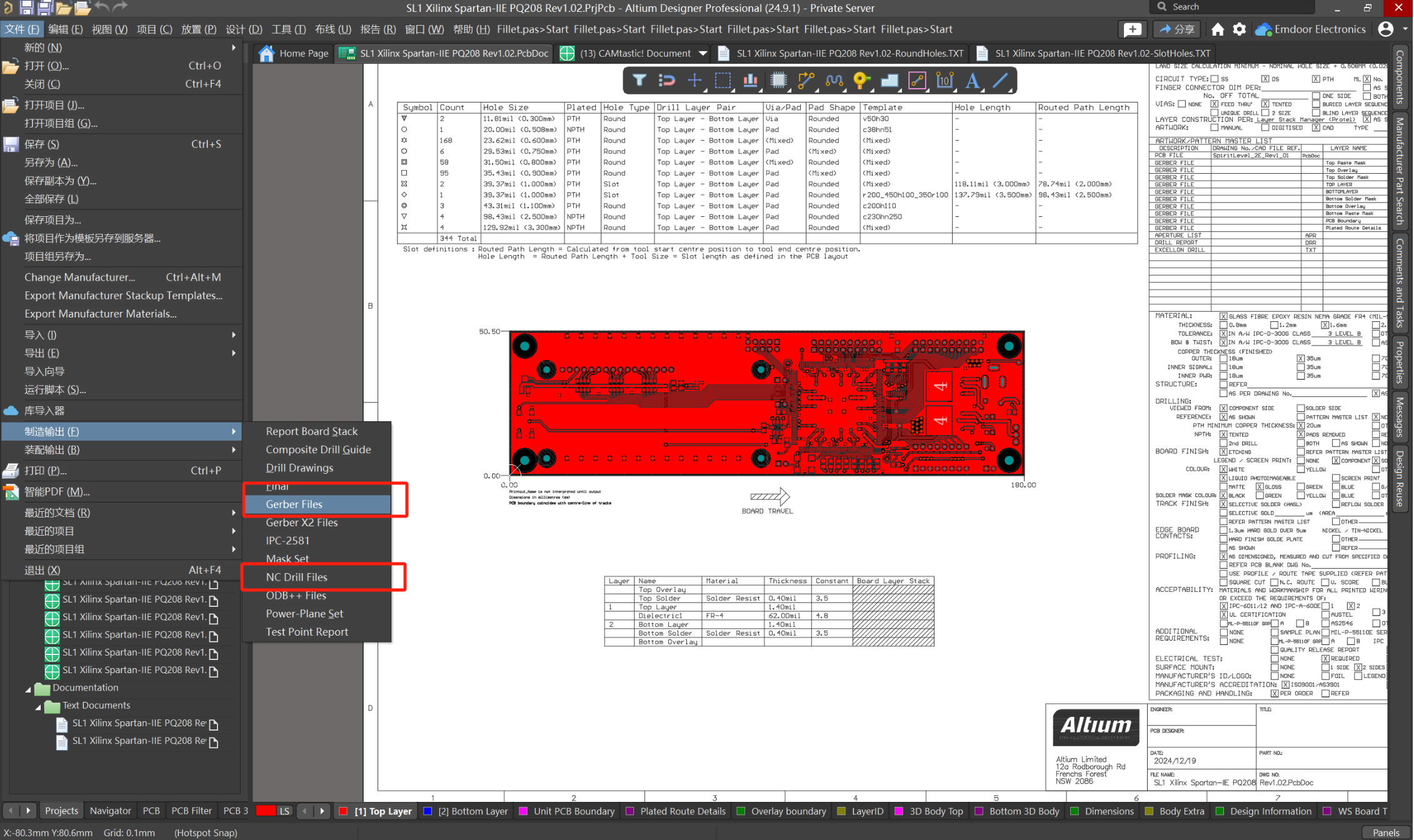

1、首先我們按照正常的操作導出制造文件：Gerber和鉆孔文件。這里提一下，華秋DFM可以支持Gerber文件導入，也支持AD的PCB文件直接導入，通過DFM軟件來直接輸出Gerber，并且對AD的新版本的兼容性很高，缺點就是該功能只能基于在線設計，需要將PCB文件上傳至華秋的服務器，轉換完成后才回傳至本地，耗時較長，所以這里采用直接導入Gerber文件的方式。其他EDA軟件導出Gerber也同樣適用。
圖 4-1

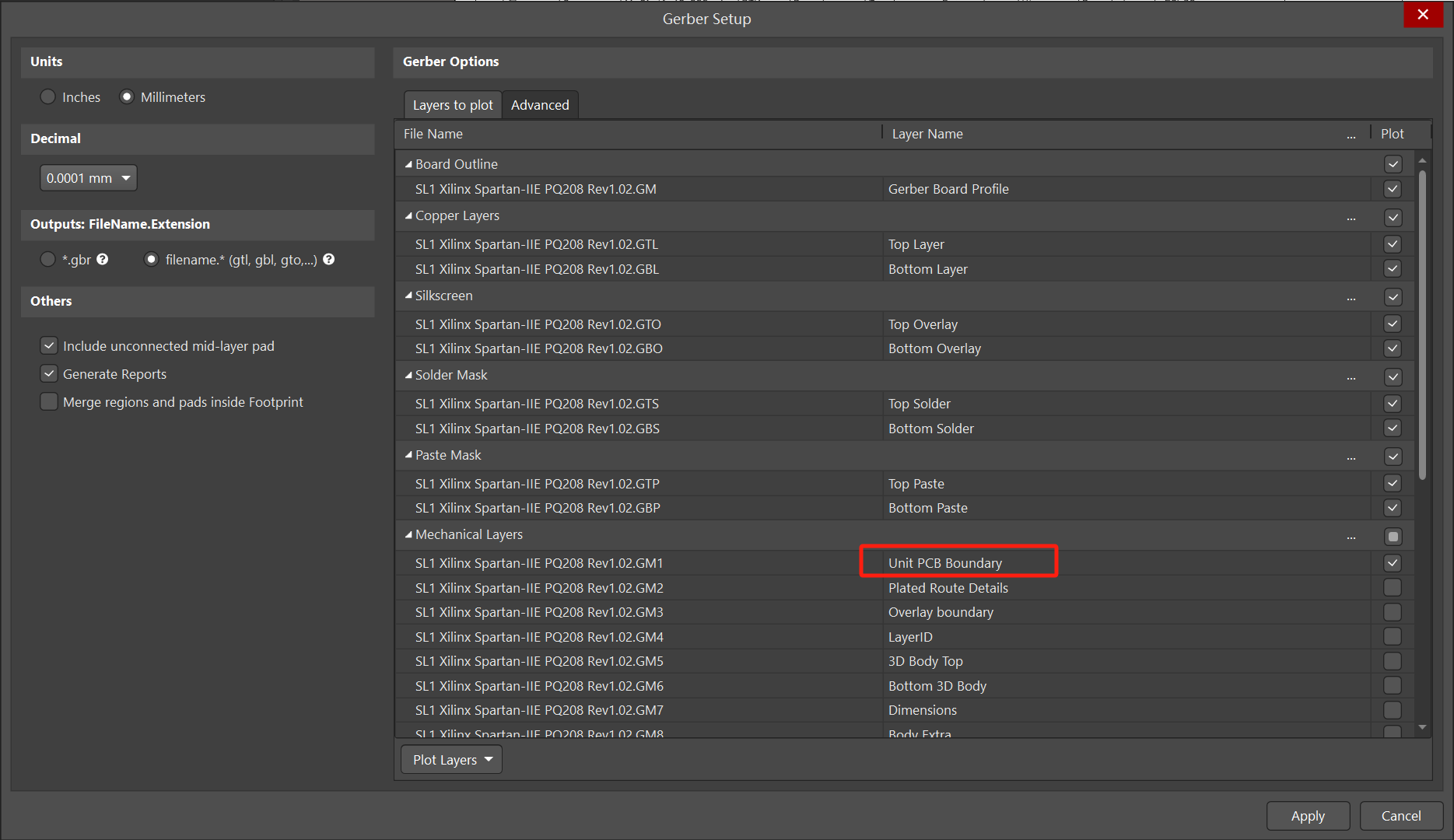

另外我們?cè)谳敵鲈O(shè)置的時候，除了輸出基礎的一些層信息，還需要特別注意一下這里的板框?qū)樱鐖D中我的板框?qū)邮墙小癠nit PCB Boundary”輸出后綴是.GM1，這樣以確保在華秋DFM中可以看到板框。
圖4-2

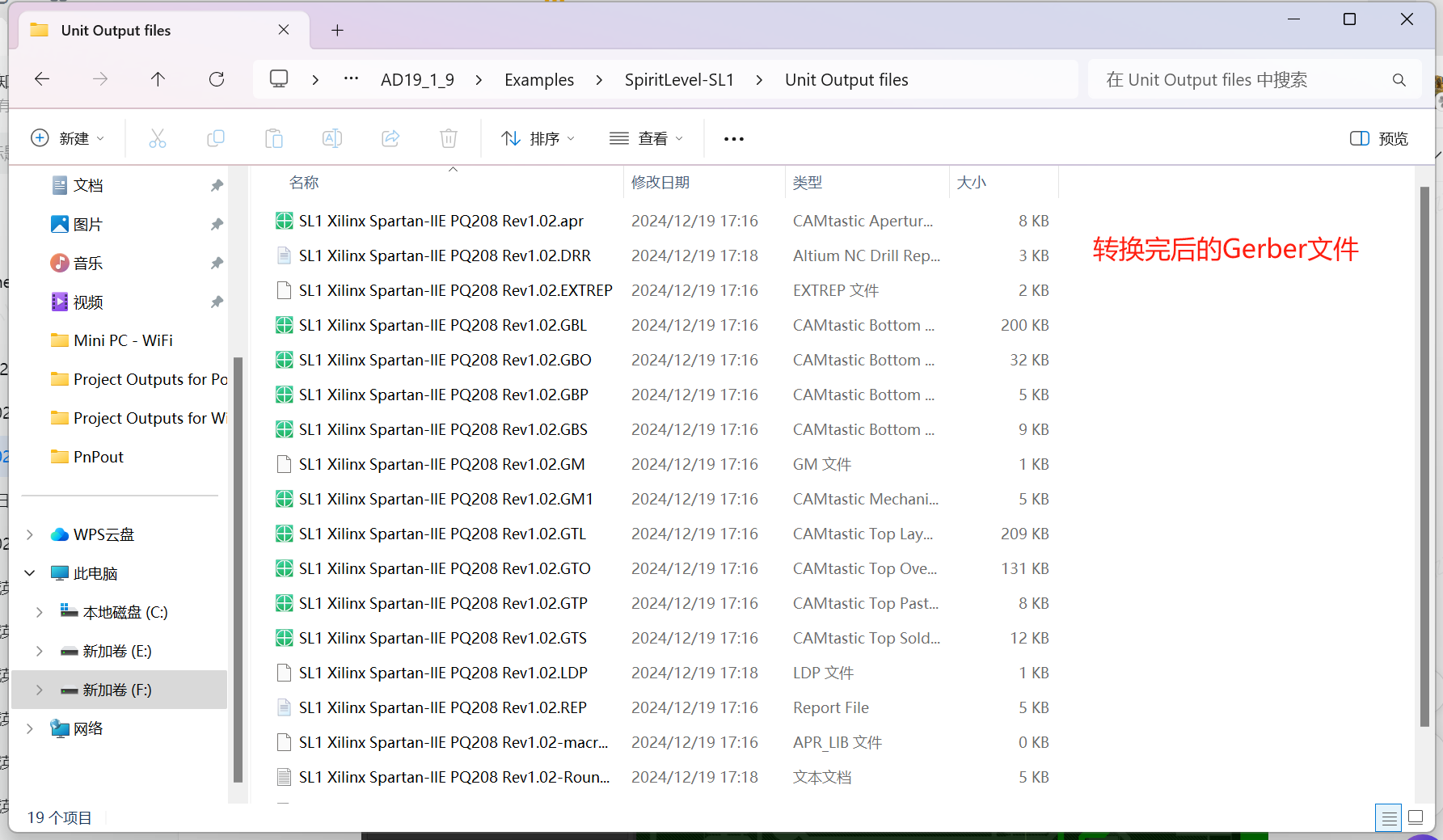

鉆孔文件的比例和Gerber文件一致，輸出完成之后如果是在工程中導出，轉換好的Gerber文件和鉆孔文件就會自動在工程下創建一個文件夾并保存。
圖4-3

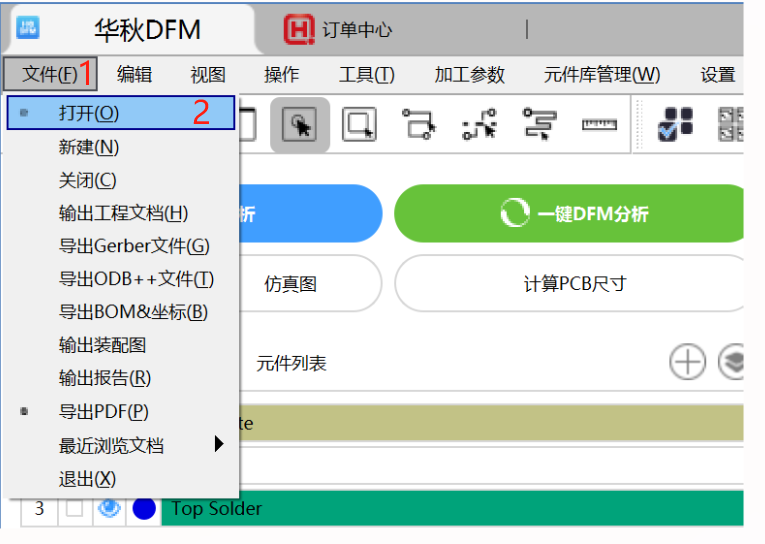

2、接下來是導入華秋DFM，打開軟件選擇文件-打開，然后選擇剛才保存Gerber的文件夾，將里面全部的文件導入進去。
圖4-4

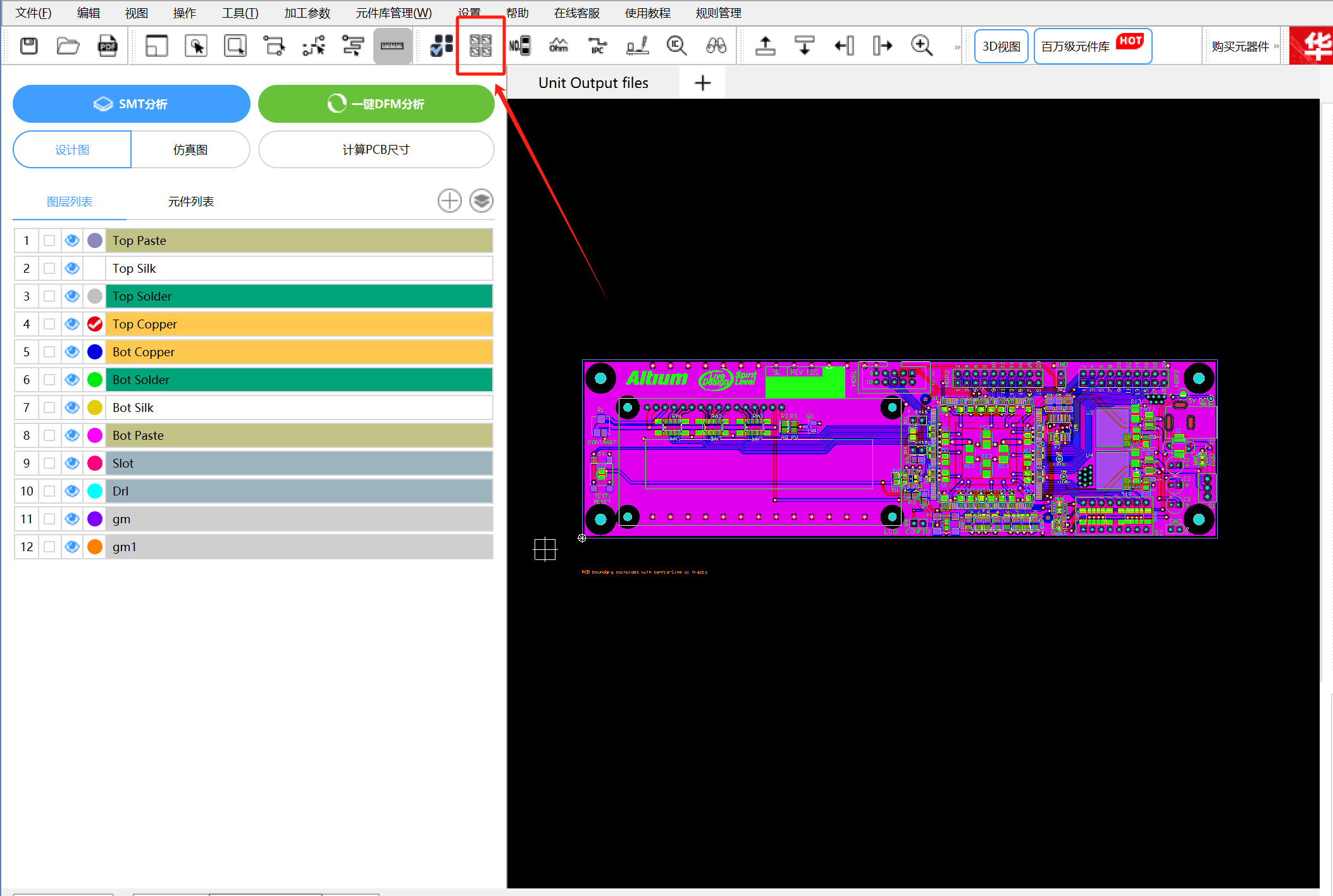

導入Gerber在軟件菜單欄有個如圖所示的圖標，點擊拼板。
圖4-5

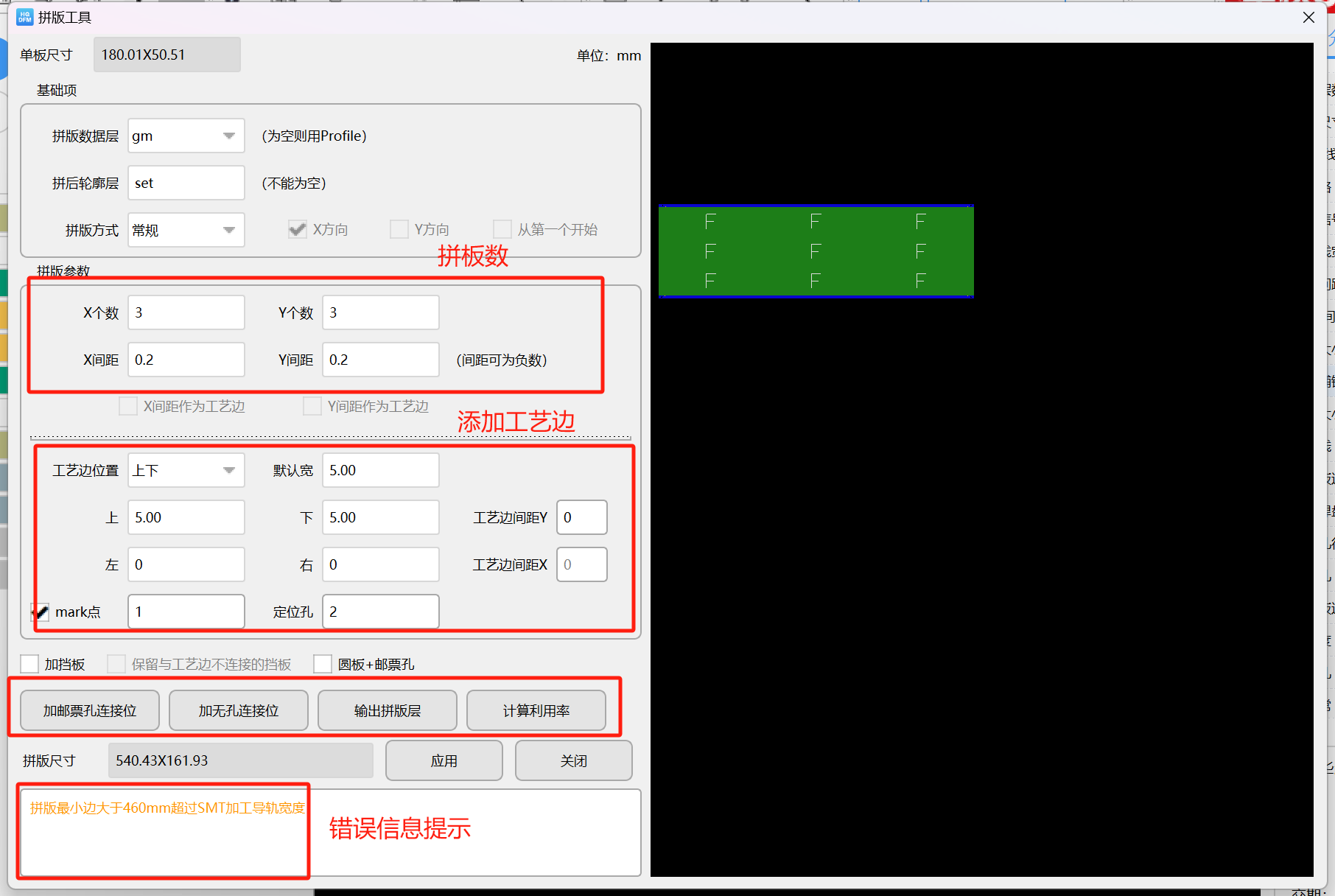

3、根據自己要拼板的數量和對板廠工藝邊、Mark點、定位孔的要求進行填寫。這里舉例V割拼板，大概會切除0.2mm的板，間距可以稍微多留一點，還需要注意的是，對話框最下面有錯誤信息的提示，否則拼板在制作工藝上會出現問題。
圖4-6

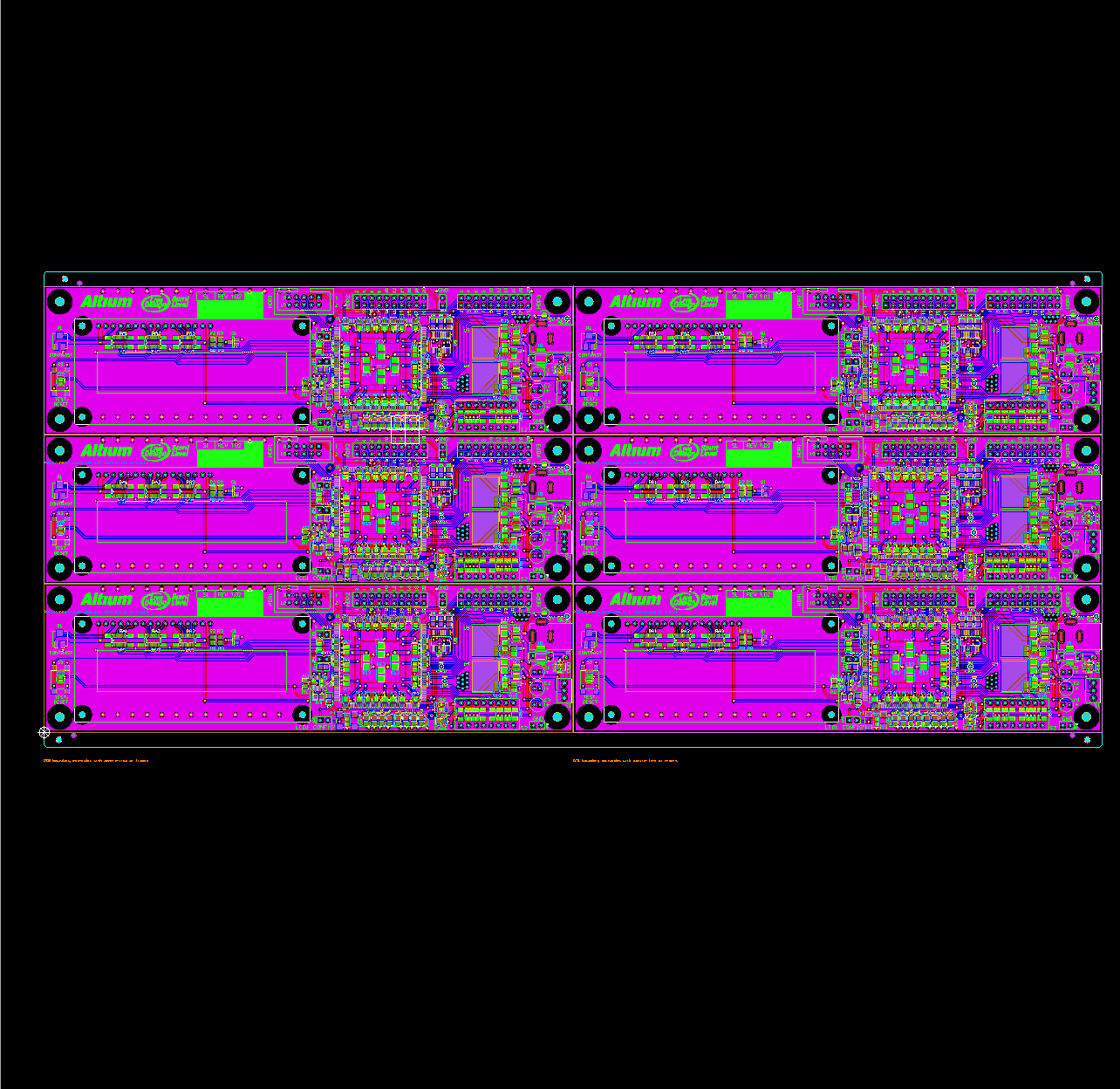

拼板后預覽效果圖
圖4-7

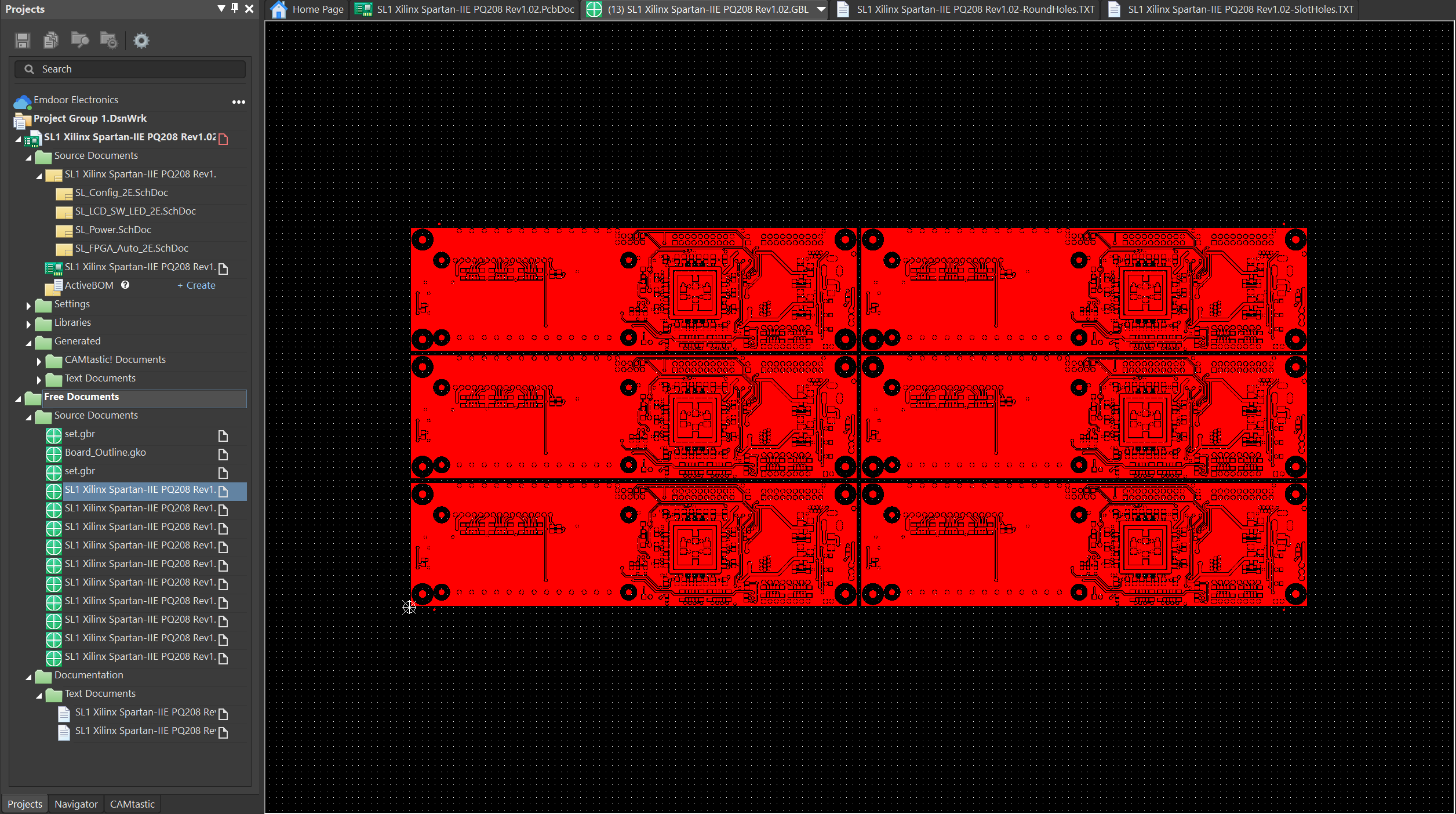

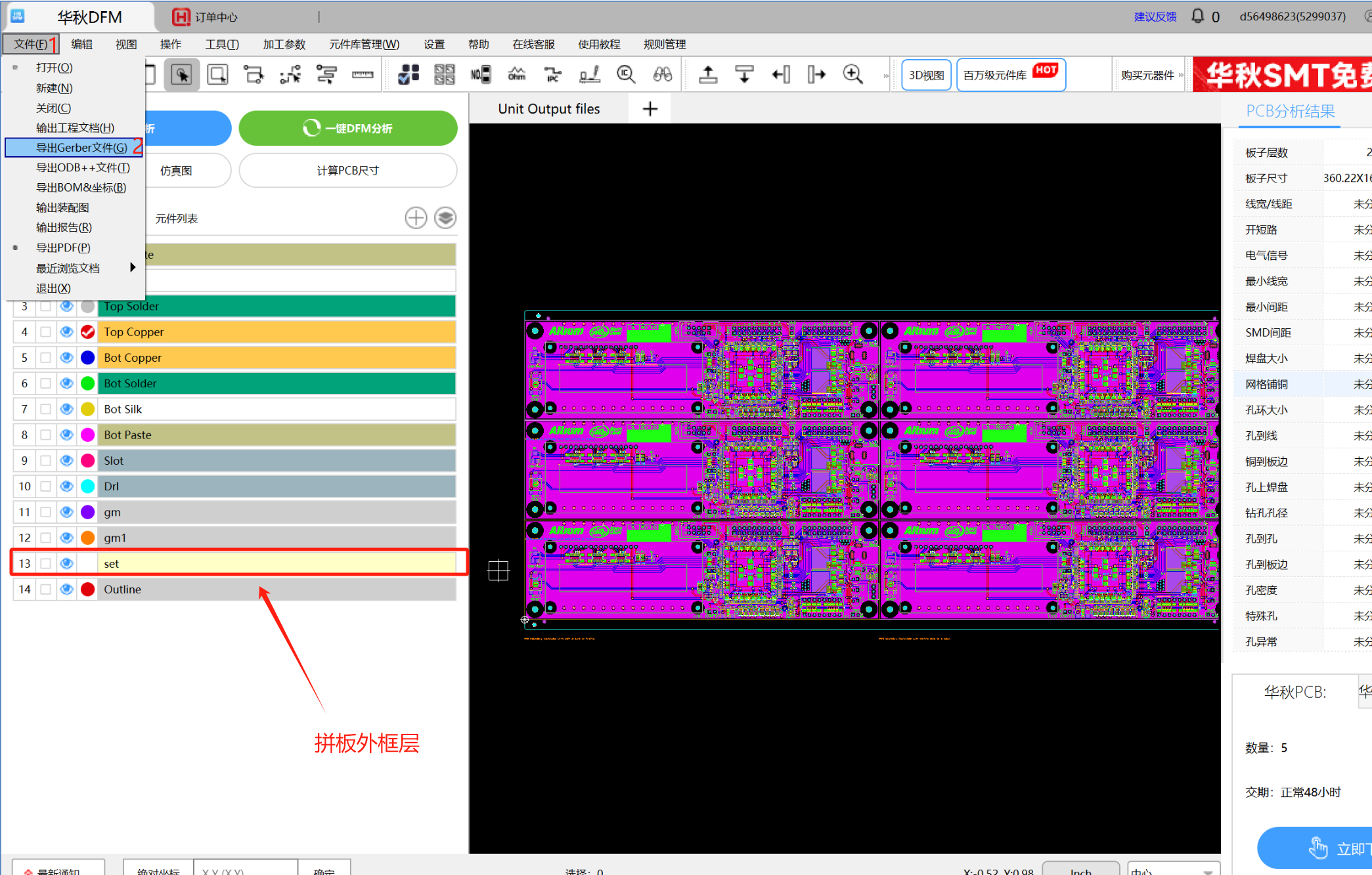

4、拼板完成后在華秋DFM中會多出來一個set層，這里是拼板后的外框?qū)?。在文?導出Gerber文件然后保存至新文件夾，然后也可以在AD中打開查看拼板后的Gerber。
圖4-8
圖4-9
