1、 文檔目標

Altium Designer 如何查看測試點覆蓋率。

2、 問題場景

在使用 Altium Designer 軟件繪制 PCB 時，有統計工程測試點覆蓋率的需求，如何查看。

3、軟硬件環境

1）、軟件版本：Altium Designer 24

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

測試點輸出報告有兩種類型應用于不同的場景：

● Fabrication testppoint（用于PCB的裸板電氣測試）

● Assembly Testpoint（用于PCBA 組裝的ICT工藝測試）

5

圖 1

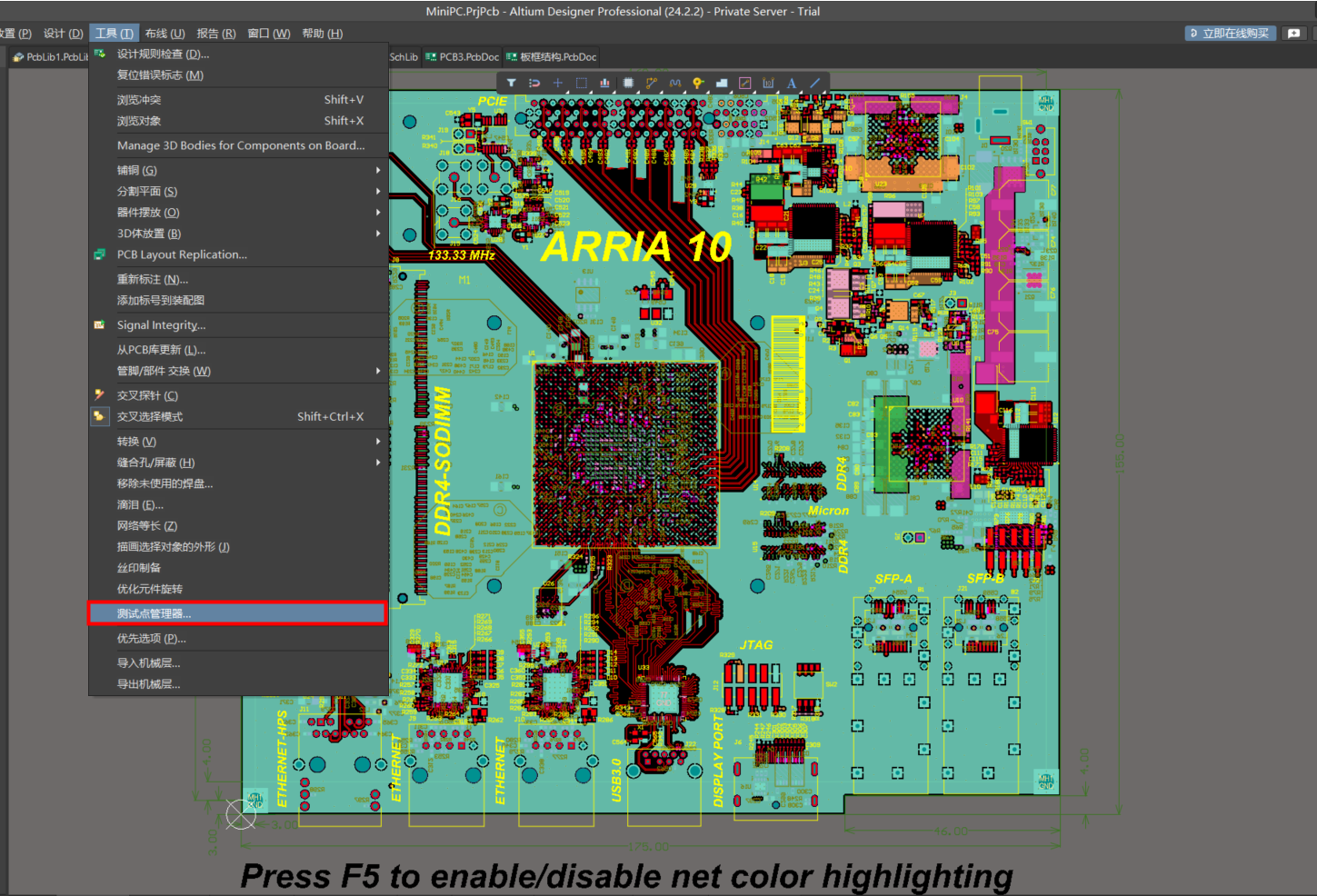

要查看測試點覆蓋率，在 PCB 編輯器界面【工具】→【測試點管理器】

圖 2

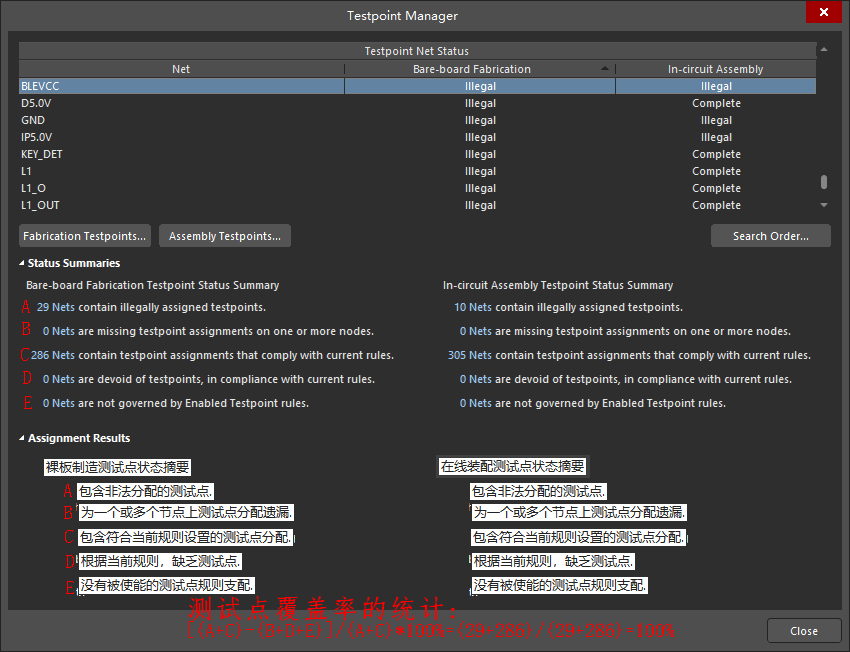

【Testpoint Manager】界面可完整顯示整個工程中的電氣網絡的測點情況；

● Incomplete：表示該net沒有測試點；

● complete：表示該net有測試點覆蓋；

● illegally：表示違反測點設計規則；

測試點覆蓋率的統計計算：{(A+C)-(B+D+E)}÷(A+C)×100%
