1、 文檔目標

PADS封裝轉成AD封裝

2、 問題場景

工程師在PCB設計過程中，會經常遇到各種EDA文件格式的互轉，根據不同工程師使用軟件習慣，這里介紹演示PADS器件封裝轉AD格式封裝的操作方法。

3、軟硬件環境

1、軟件版本：AD22.9.1

2、電腦環境：Windows 10

3、外設硬件：無

4、解決方法

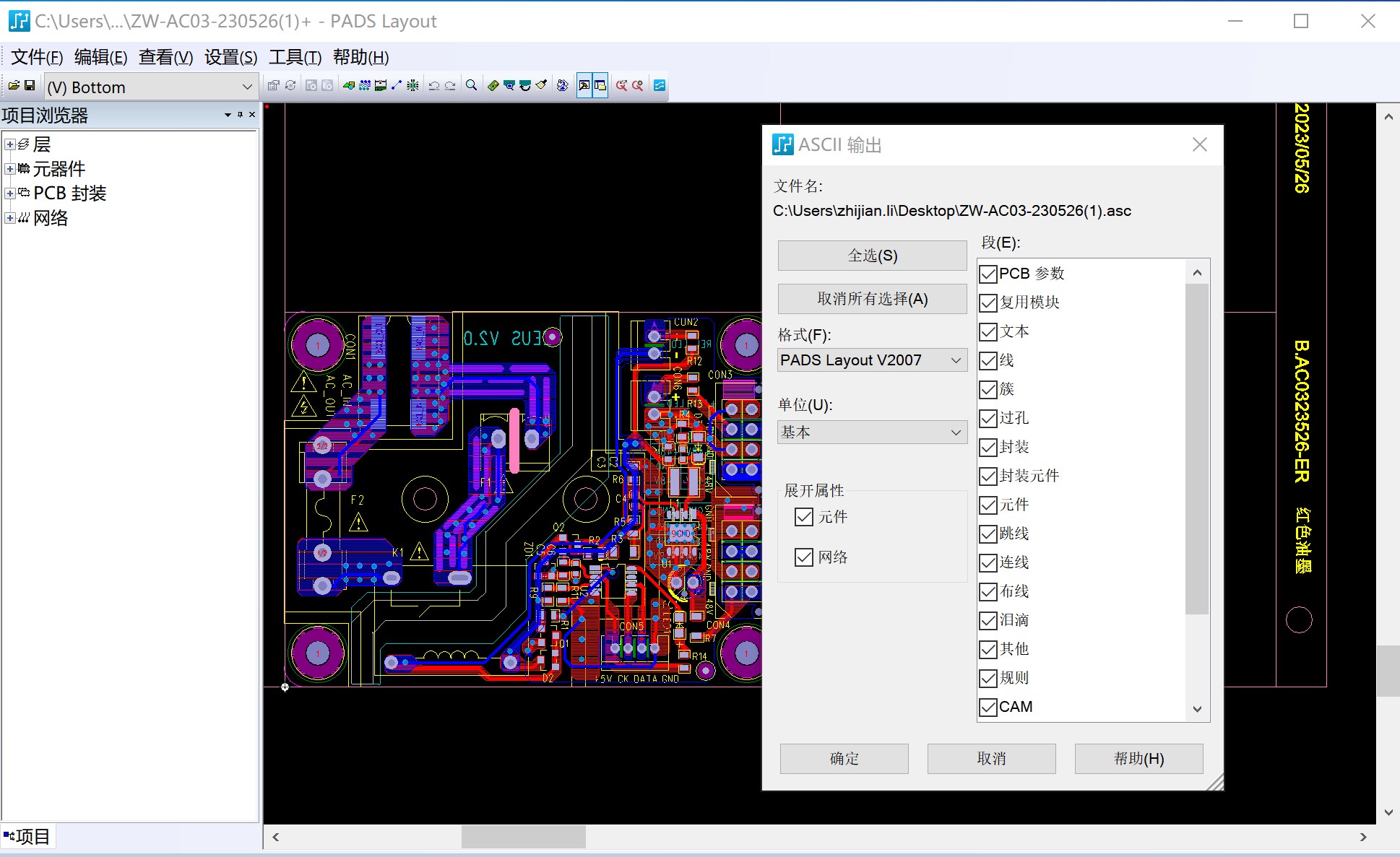

1、首先我們需要到PADS軟件中執行菜單命令“文件→導出”類型是.asc文件，選擇好位置之后點擊保存，在彈出的ASCII輸出界面框點擊全選輸出所有段，在格式中選擇“PADS Layout V2007”，展開屬性里勾上元件和網絡，如圖所示，然后點擊確定導出PADS文件，如圖1所示。

圖 1

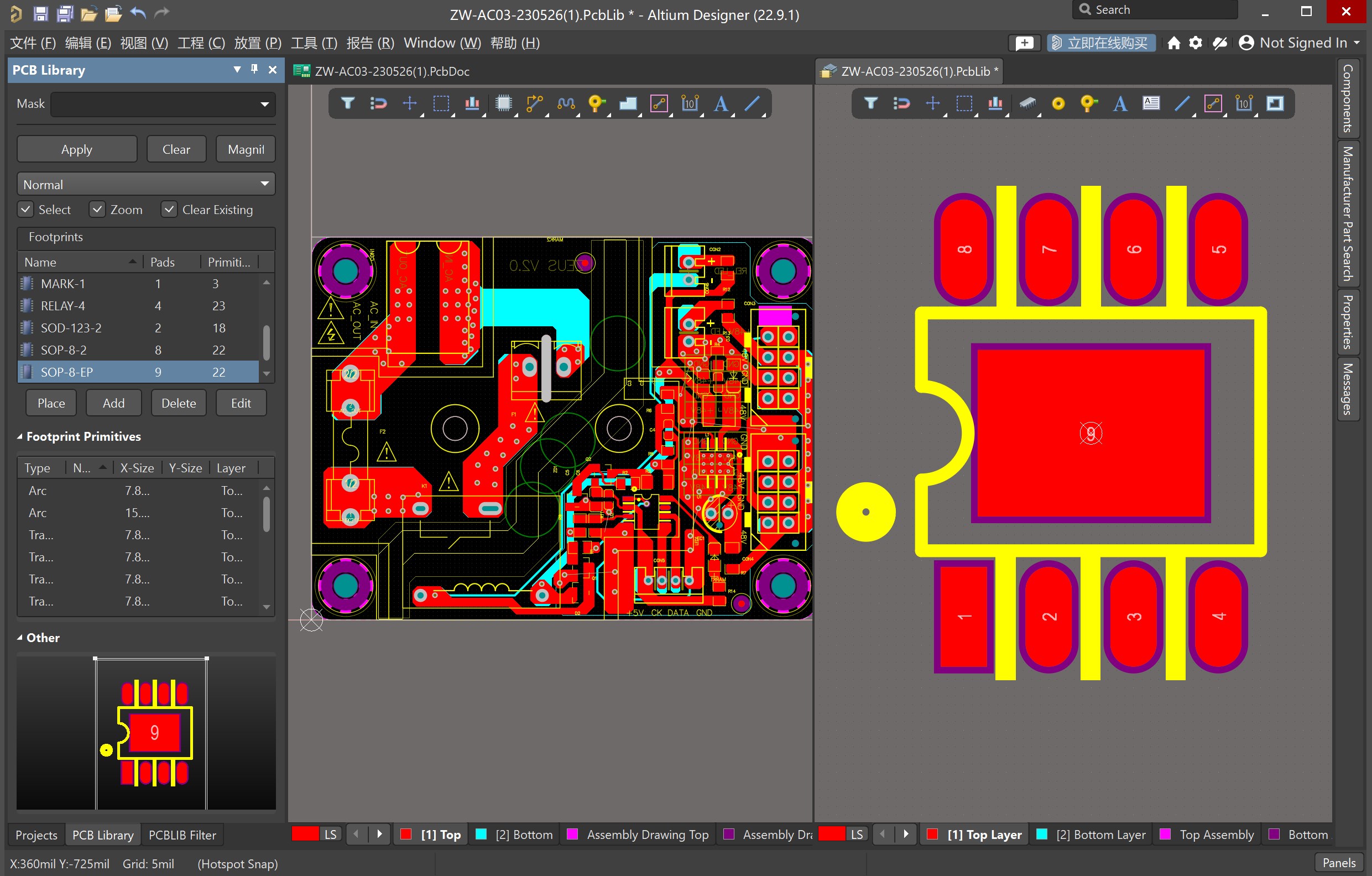

2、打開AD軟件，文件→導入向導，將導出的.asc文件導入AD軟件中，等待一會即可成功導入PADS文件，然后再執行快捷鍵“D→P”，即可將PCB文件中的器件封裝導出到庫中，即可使用。但是轉換完成之后需進行檢查，特別是異形焊盤加通孔的焊盤，防止出錯。轉換成功后如圖2所示。
