首頁 > 資源中心 > FAQ 1、 文檔目標
介紹改版后的混合模擬仿真的優勢。
2、 問題場景
Altium Designer 軟件 19 版本之后仿真功能改版，了解下如何使用。
3、軟硬件環境
1、軟件版本：Altium Designer 19 與 Altium Designer 23
2、電腦環境：Windows 11
3、外設硬件：無
4、對比

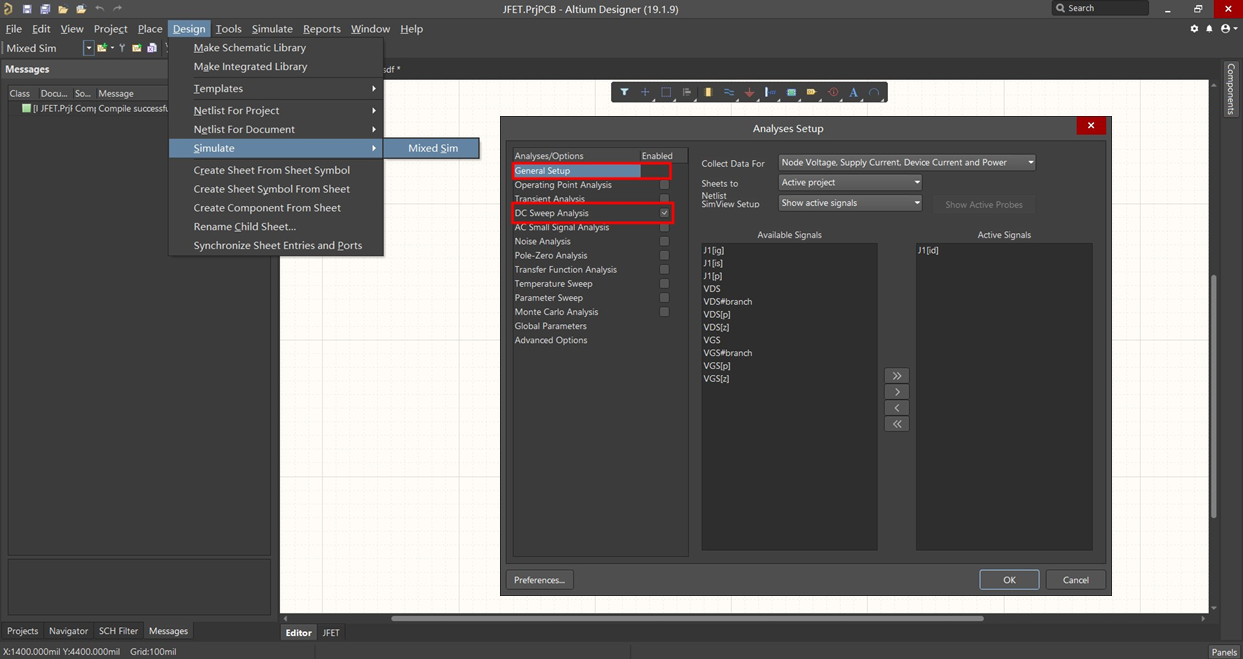

1、舊版打開仿真功能為對話框設置形式。
圖 1

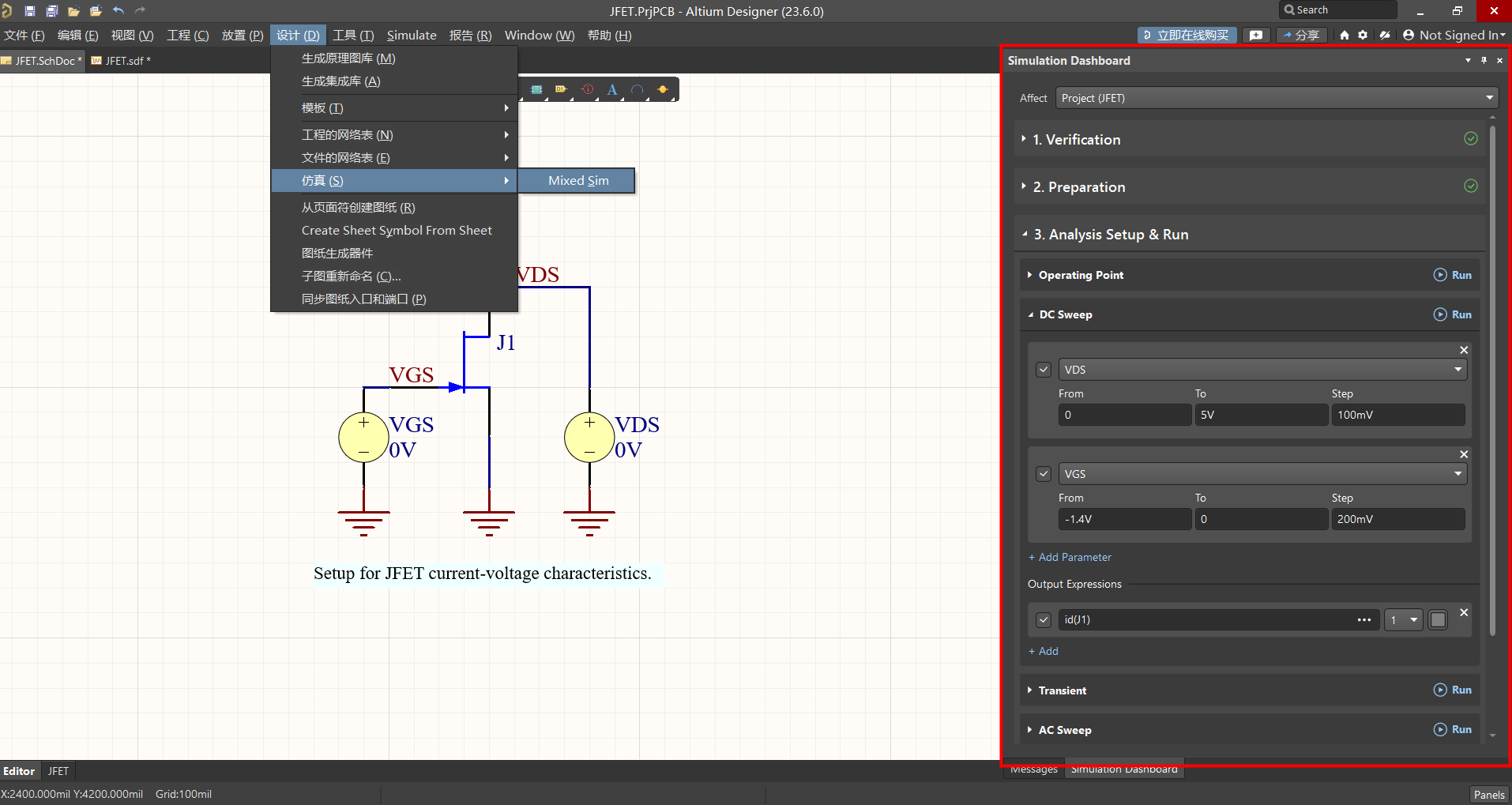

改版后軟件打開仿真功能為屬性面板形式，在屬性面板中會有一個仿真驗證過程，第一步檢查元器件是否有仿真模型；第二步檢查電路激勵；第三步選擇仿真模式進行設置，對應的仿真模式【Run】即可運行。
圖 2

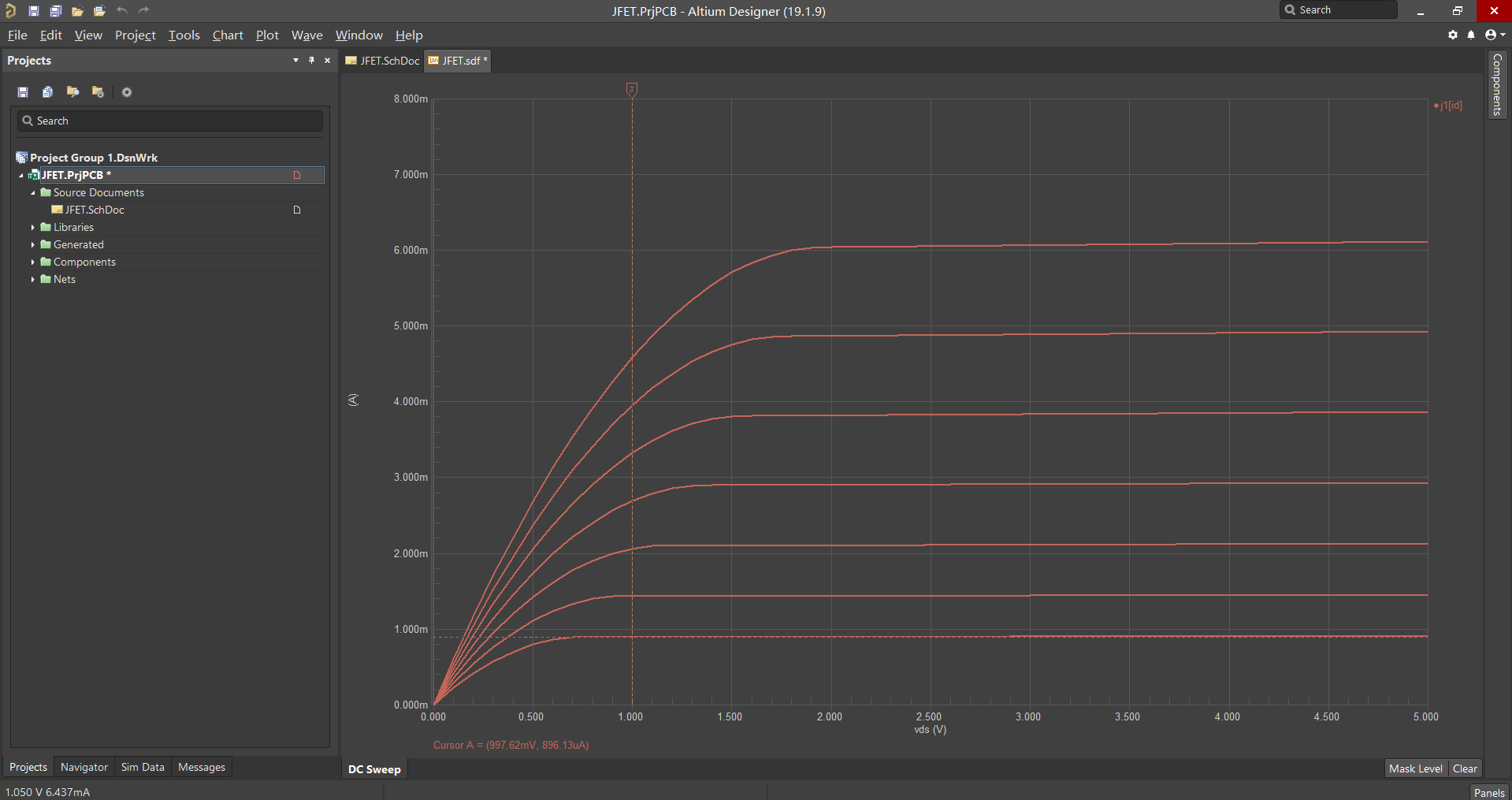

2、舊版仿真出的曲線，針對 VGS 不同的條件，每條曲線顏色顯示相同，使用探測時，顯示的數值為最底下的曲線數據。
圖 3

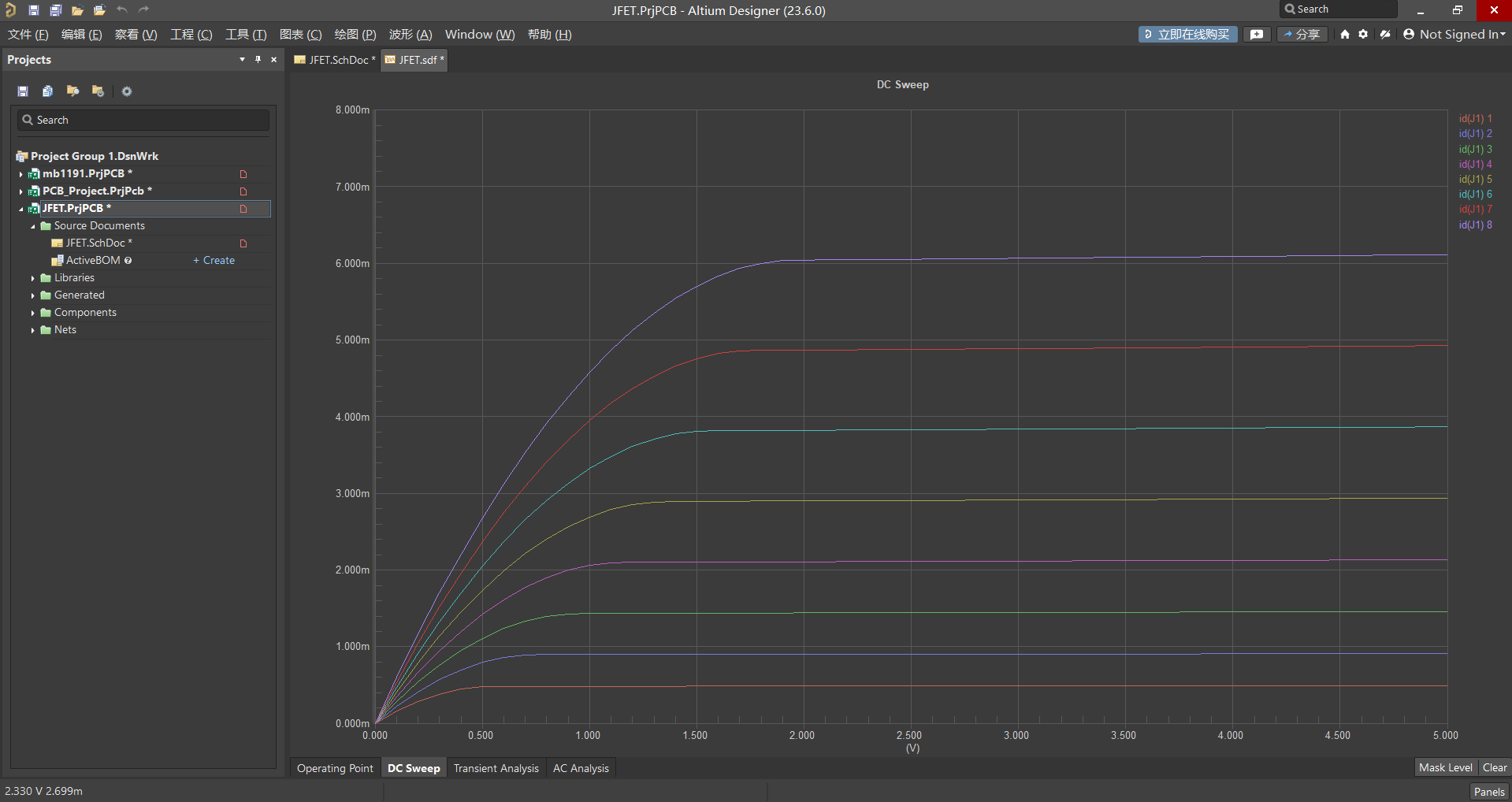

改版后軟件仿真出的曲線，針對 VGS 不同的條件，每條曲線顯示使用不同的顏色進行區分。
圖 4

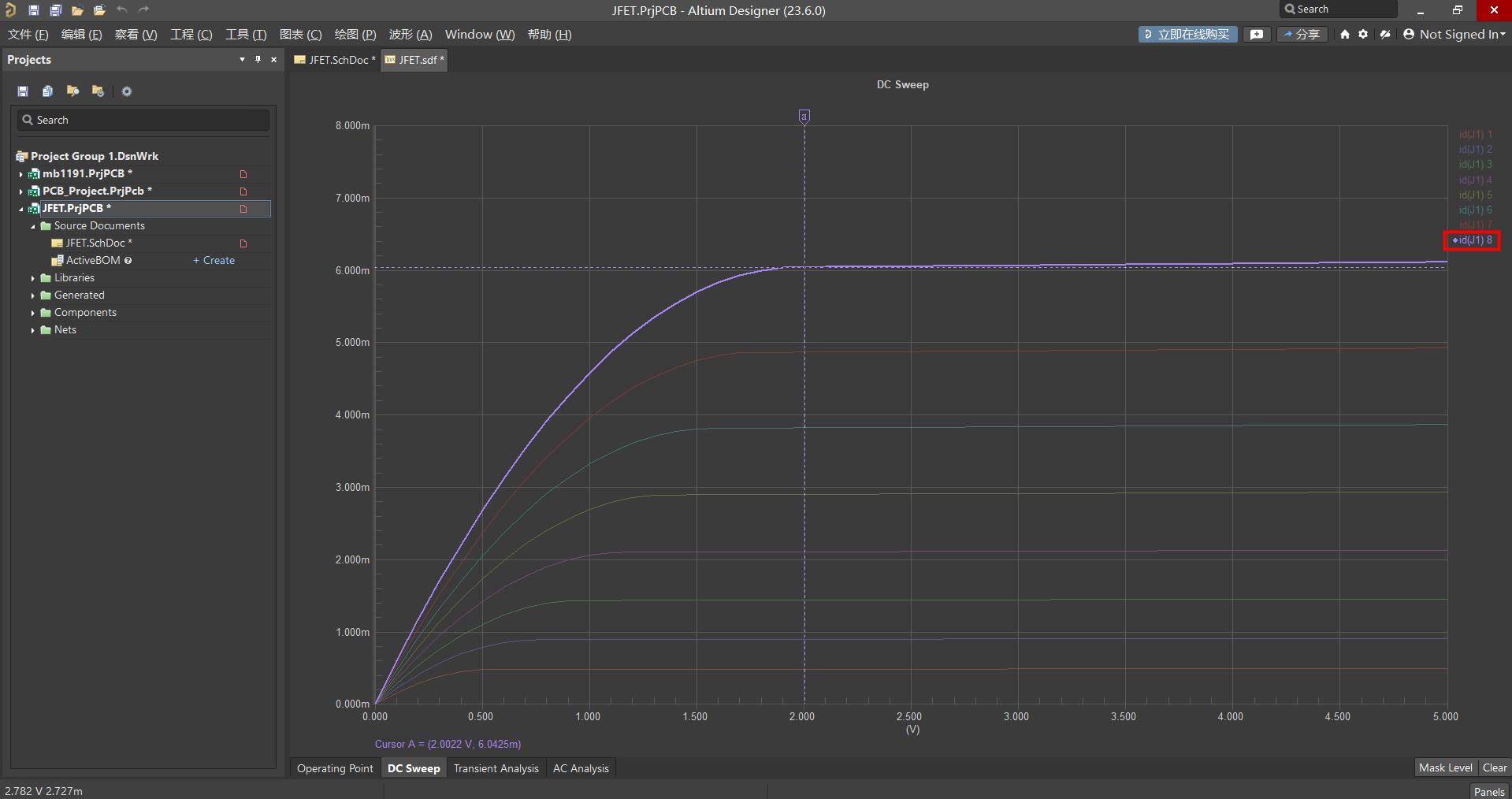

右側可以選中一條曲線進行高亮顯示，右鍵添加探測，可以探測出每條曲線數據進行顯示。
圖 5
