1、 文檔目標

解決如何在PCB中雙面都有物料，導出BOM清單帶有層信息。

2、 問題場景

PCB板雙面都有物料，bom把兩面的物料混在一起導出，這樣給貼片或者調試板子帶來了點麻煩。

3、軟硬件環境

1、軟件版本：Altium Designer 23.1.1

2、電腦環境：Windows 10

3、外設硬件：無

4、解決方法

1. 點擊菜單“Reports”，在下拉的菜單中選擇“Bill of materials”。

圖 1

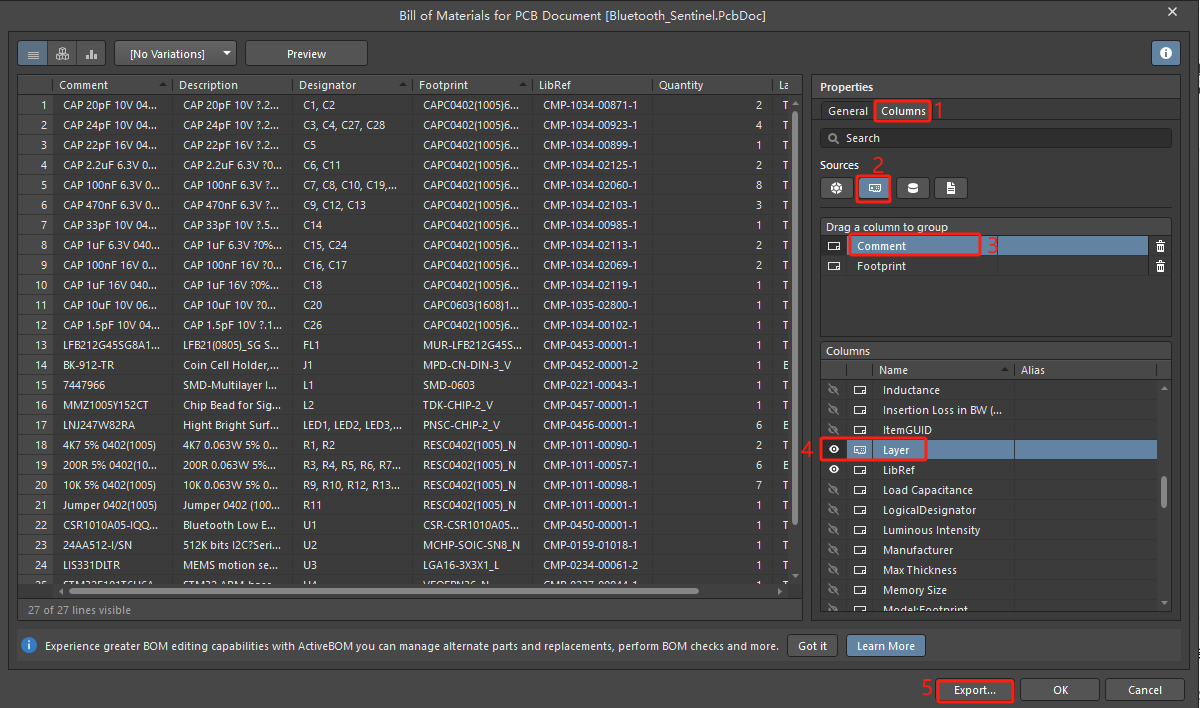

2. 在Bill of materials for PCB Document 界面中

1）在 Properties 中選擇 columns 標簽

2）在 Sources 中選擇第二個圖標（PCB Parameters）

3）選擇 comment

4）在 Columns 中找到 layer 選項，并點擊前面顯示圖標。

5）導出材料表

圖 2

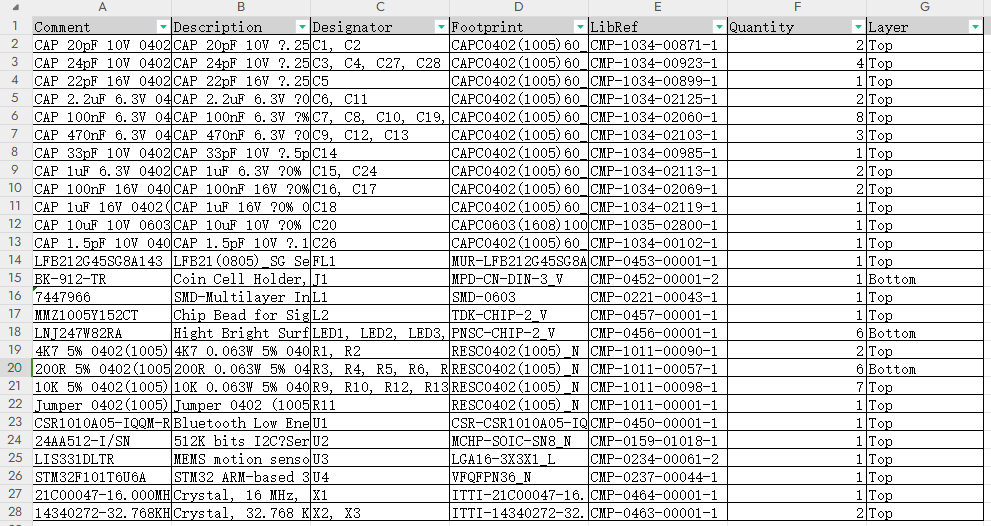

3. 導出材料表如下。

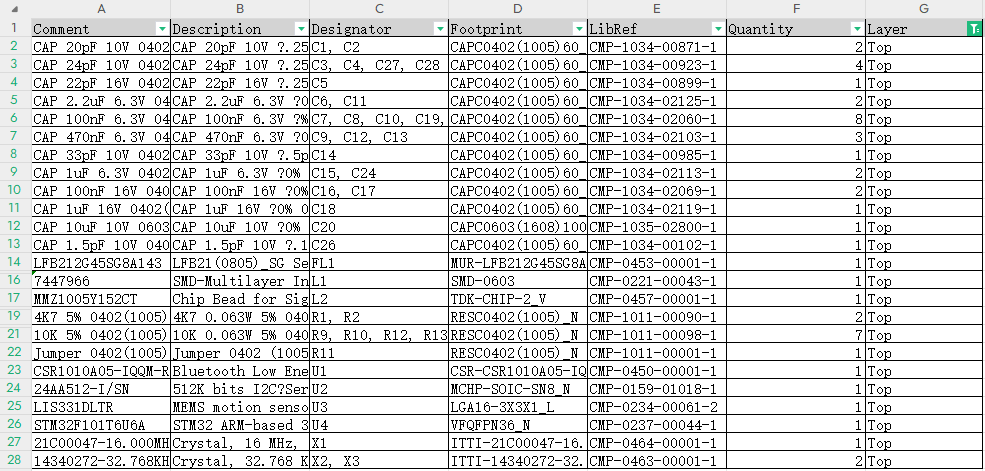

4. 通過數據篩選進行頂層和底層器件區分，方便進行焊接和調試。

圖 5

圖 6
