1、 文檔目標
PCB中調(diào)整默認絲印位置。
2、 問題場景

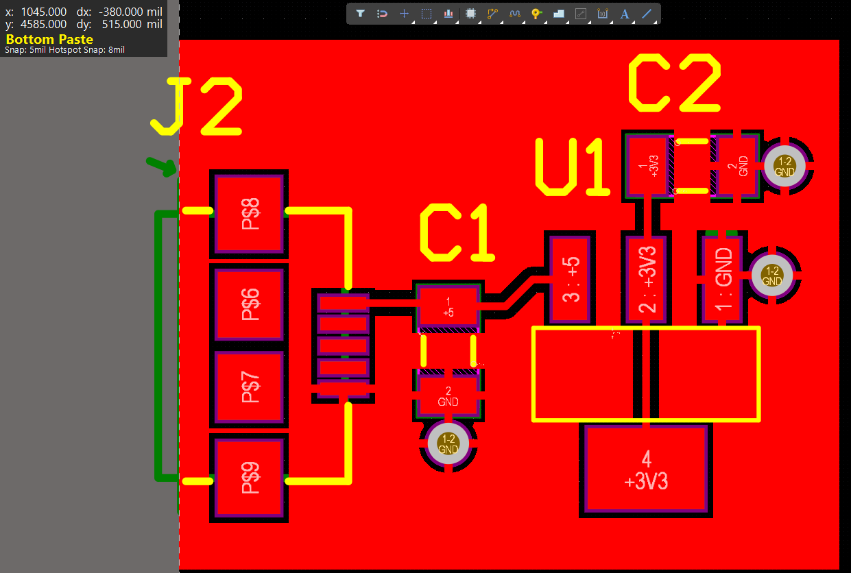

繪制 PCB 時,絲印為默認設置,會顯得很大和占用板空間較多。

圖 1
3、軟硬件環(huán)境
- 軟件版本:Altium Designer 22
- 電腦環(huán)境:Windows 11
- 外設硬件:無
4、解決方法

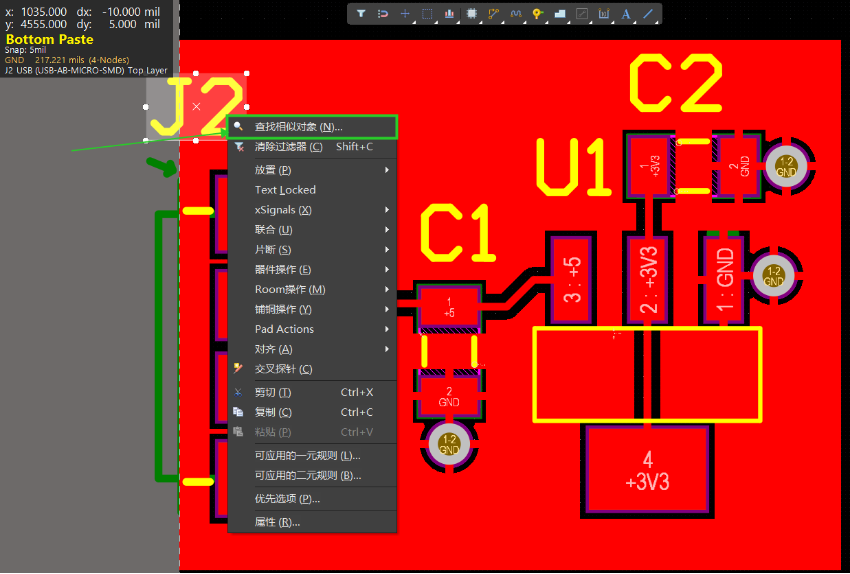

1、首先使用【查找相似對象】選中所有的絲印信息;

圖 2

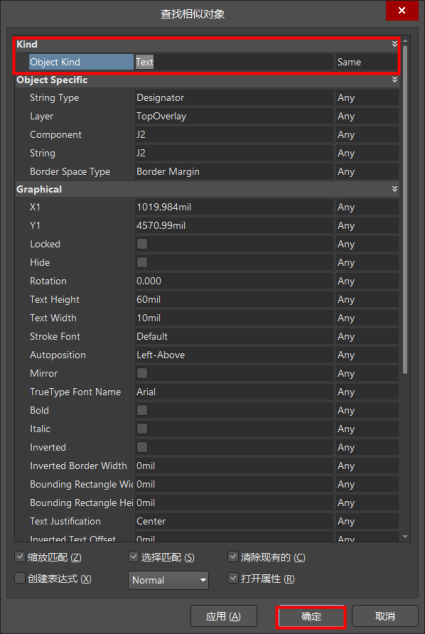

2、點擊【確定】;

圖 3
3、修改文本高度為10mil,絲印寬度2mil;

圖 4

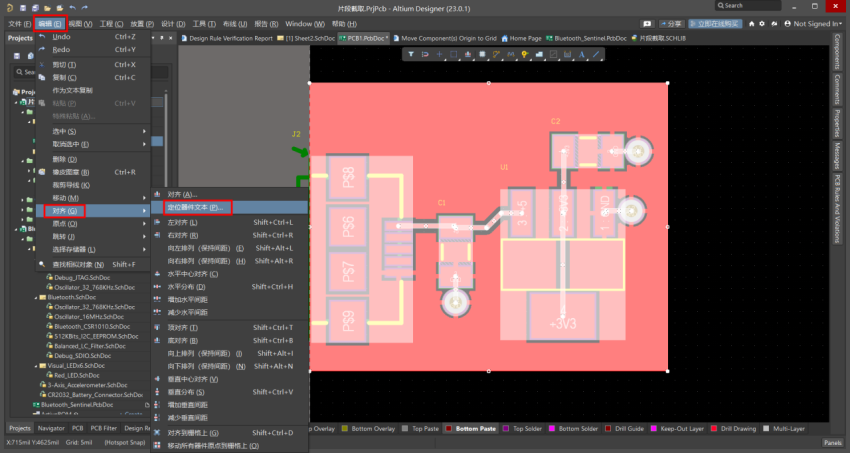

5、 將板信息全部框選中,點擊【編輯】→【對齊】→【定位器件文本】或點擊快捷鍵【A+P】;

圖 5
6、 將【標識符】和【注釋】的位置選擇在中心位置,點擊【確定】;

圖 6
7、 這時的絲印信息在板中顯示更加整齊美觀。

圖 7
