1、 文檔目標

解決PCB文件在當前層只有TOP和BOTTOM顯示

2、 問題場景

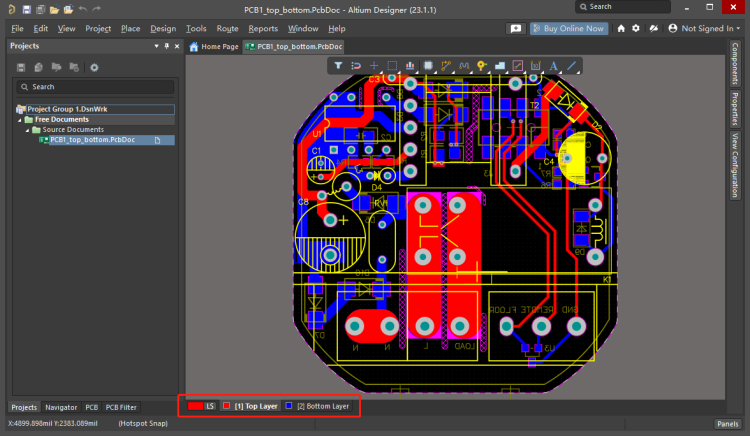

在打開一些文件時，會遇到當前層只有TOP和BOTTOM顯示，需要對Overlay進行修改時就很不方便。

圖 1

3、軟硬件環境

1、軟件版本：Altium Designer 23.1.1

2、電腦環境：Windows 10

3、外設硬件：無

4、解決方法

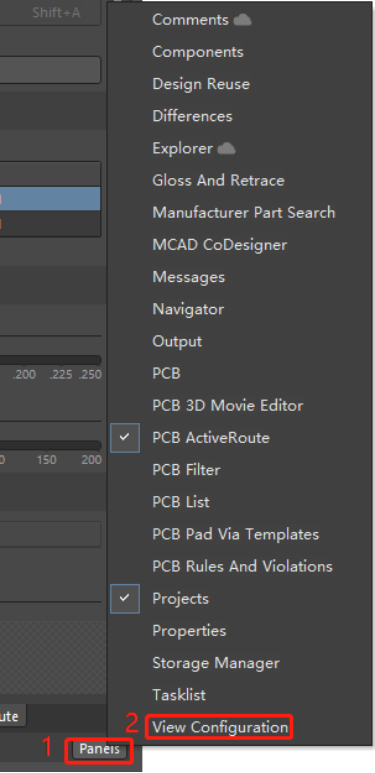

1. 點擊右下角“Panels”，之后在彈出的菜單中勾選“View Configuration”。

圖 2

2 在View Configuration界面中選擇“Layers & Colors”標簽，右鍵點擊“Mechanical Layers”,在彈出的菜單中選擇“Add Mechanical Layer”

圖 3

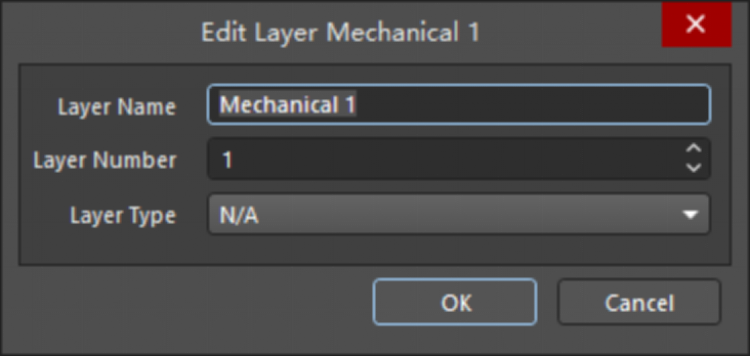

3 在Edit Layer Mechanical 1界面中設置機械層的名稱和序號，本例中不做修改采用默認的名稱

和序號，點擊“OK”。

圖4

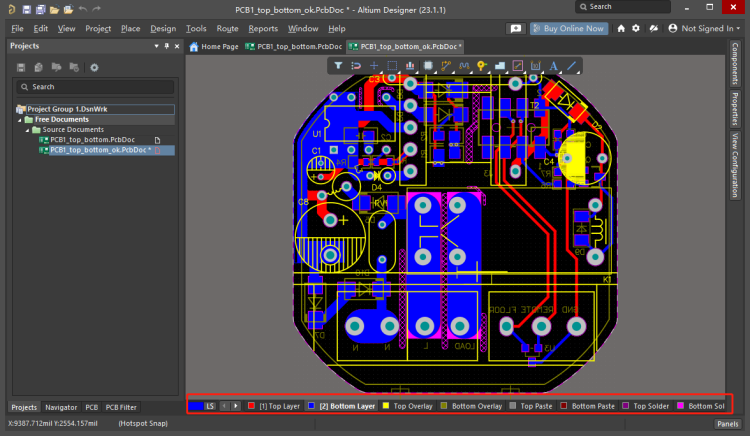

4 此時即可看到相關的層都可以顯示了。

圖 5
