半導體行業主要分為：前端設計、后端制造、封裝測試三個階段。前端設計是整個芯片流程的“魂”，從承接客戶需求開始，到規格、系統架構設計、方案設計，編碼、集成測試。后端制造是整個芯片流程的“本”，拿到前端的集成系統后，F(xiàn)oundry廠商開始光刻流程，一層層mask光刻，最終加工廠芯片裸Die。封裝測試是整個芯片流程的“尾”，是將芯片以一定的封裝形式連接起來以保證產品的機械強度和電器互聯。芯片的地位不言而喻，其發展程度是一個國家科技發展水平的核心指標之一，影響著社會信息化進程。同時封裝測試產業規模的強勁發展對國內半導體，產業整體規模的擴大起到了顯著的帶動作用，為國內芯片設計與晶圓制造業的迅速發展提供有力支撐，隨著人工智能、智能汽車、5G通信、大數據、 工業互聯網等領域的快速發展，半導體領域將向著更加智能化、集成度更高方向發展，未來將面臨更復雜的挑戰場景。

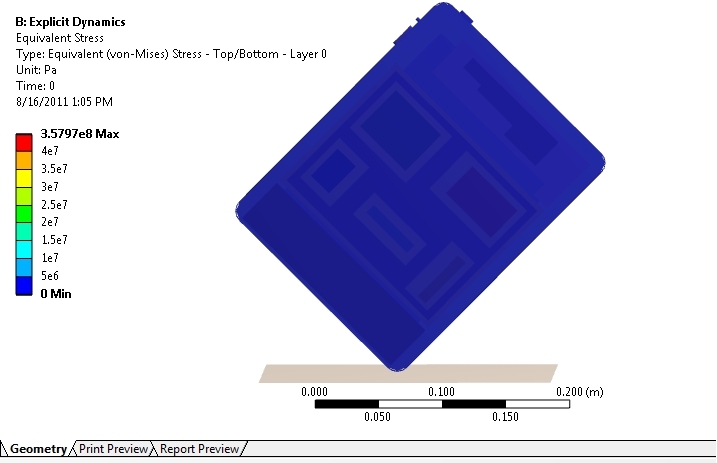

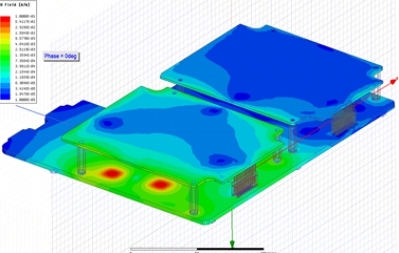

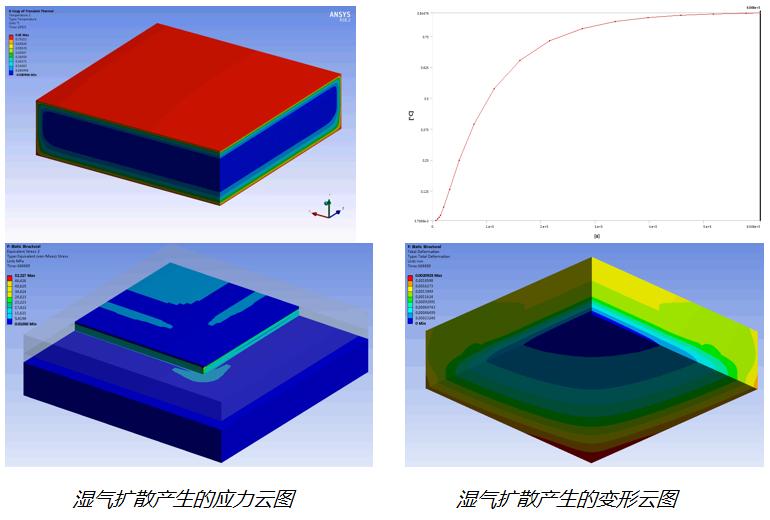

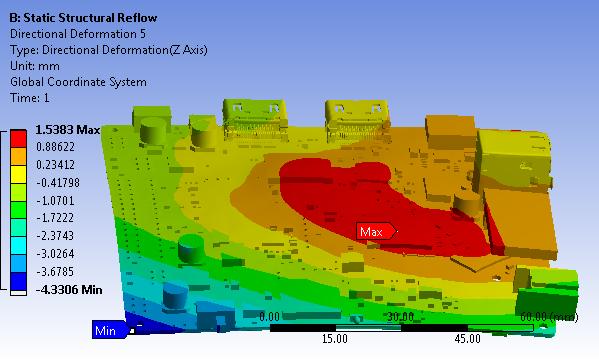

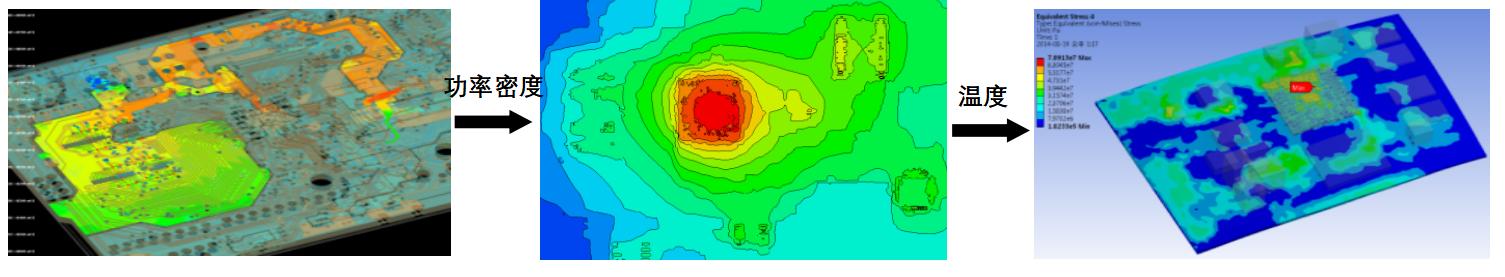

半導體產業中封裝在國內市場占有率達到70%以上，是半導體產業中的支柱，各種封裝形式出現，包括SOP、QFP、QFN、BGA、FCBGA、WLCSP、Fanout、SIP等，雖然封裝產業已經很成熟，但是隨著IC及封裝集成度越來越高，信號頻率越來越高，半導體封裝領域面臨著諸多挑戰。在力學方面，封裝產品中由于不同材料CTE失配，存在著封裝翹曲、應力及可靠性問題；在熱學方面，封裝由于集成度的提高以及芯片功率密度的不斷提升，封裝產品存在散熱問題；在電學方面，由于基板及PCB中信號的頻率提升會帶來很多問題，比如走線串擾、寄生電容、寄生電感、寄生電阻等，同時信號頻率的提升也會引起基板及PCB的功率密度提升，加劇了散熱的問題。隨著集成度的進一步提高以及使用環境的更加苛刻，電、熱、力會經常出現兩種或者三種耦合問題。

• 硬件電路設計軟件：Altium

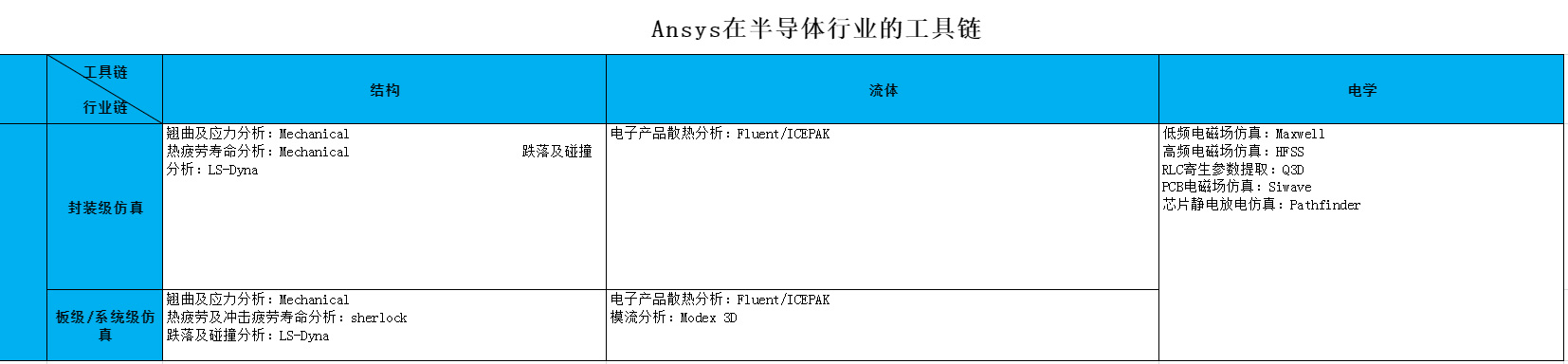

• 工程仿真軟件：ANSYS

• 針對半導體行業的研發端的各類需求，億道電子提供了涵蓋硬件和軟件領域的全方位解決方案，同時包含了硬件設計、仿真、嵌入式開發等多個方向。

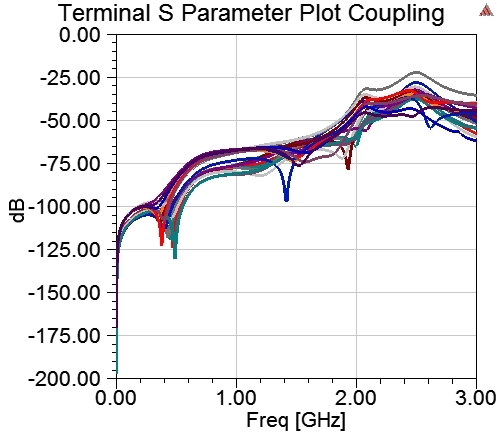

• CPS（芯片、封裝和PCB系統）。推動新一代的高速高頻智能電子產品實現高效設計仿真和設計創新，并在5G通訊、AI智能手機、物聯網、人工智能和數據中心等領域已得到廣泛應用。

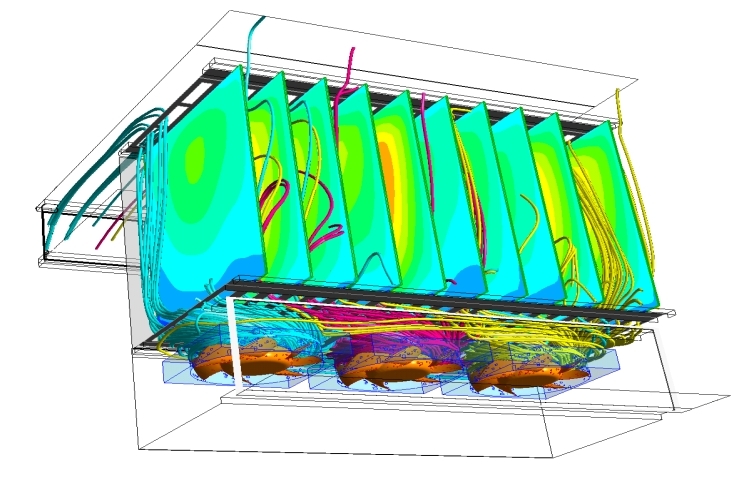

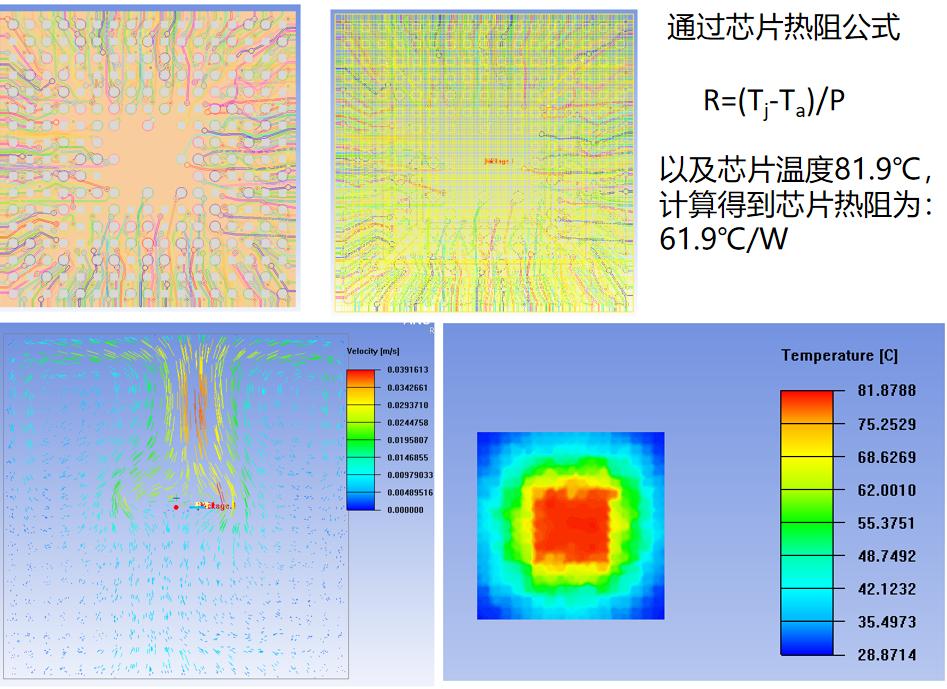

• 規則形狀&異形結構的電子散熱分析, Icepak都能勝任多物理場耦合分析與多目標優化。

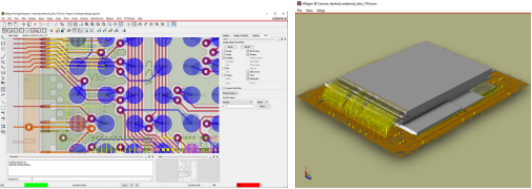

• 跨平臺設計規劃、優化以及單裸片和多裸片的先進封裝與模塊布局平臺。

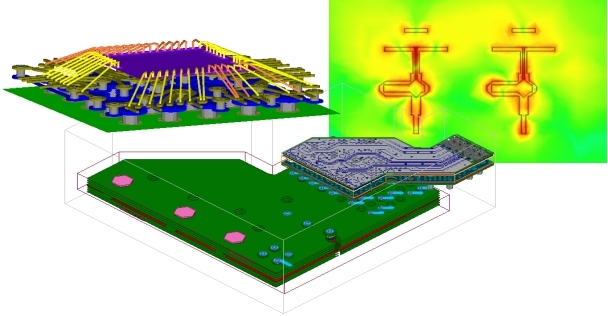

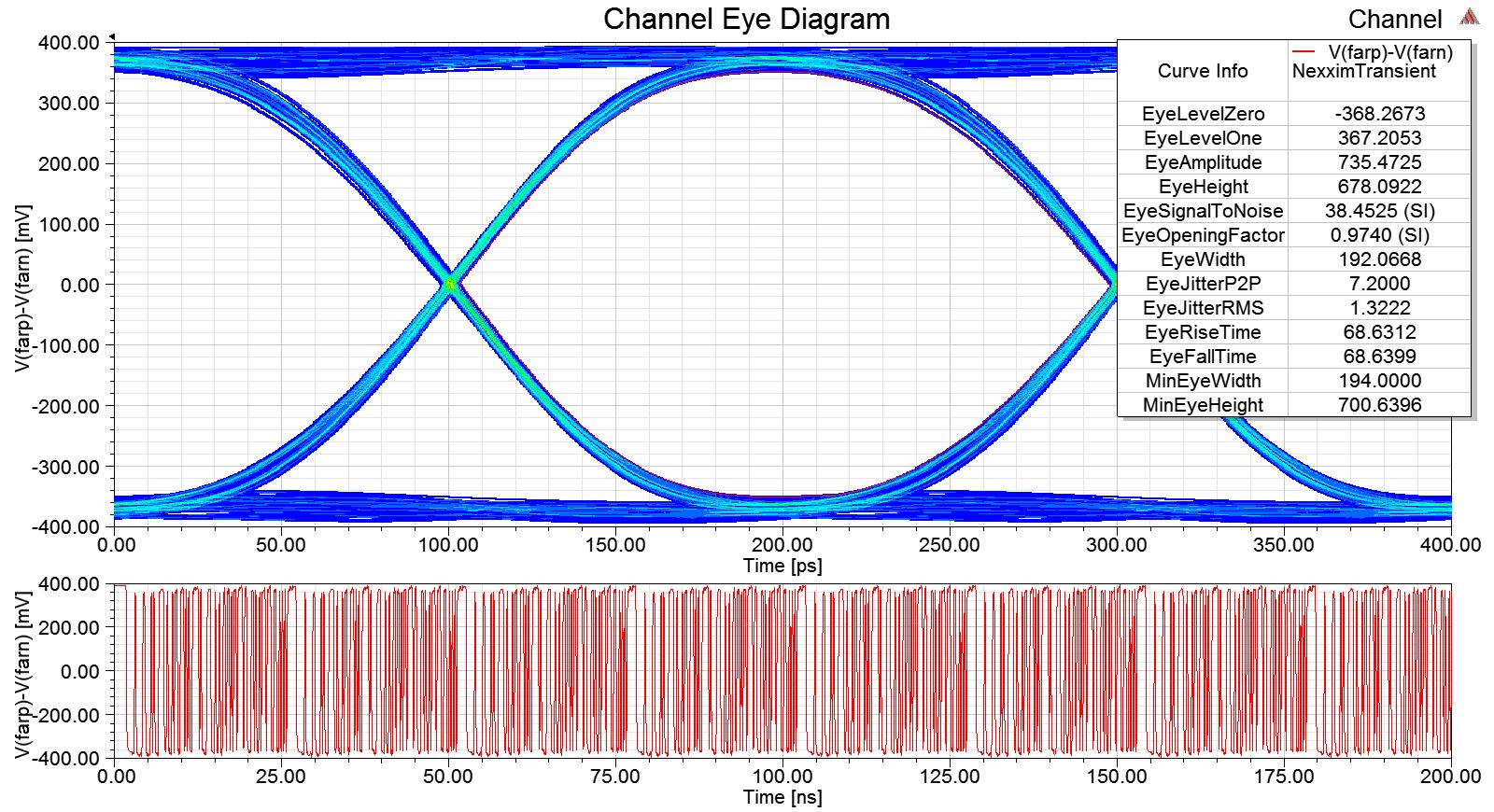

• IC 封裝物理設計工具無縫對接，構建出全面的兼顧電源影響的設計與SI分析解決方案。
• 提供建全分析技術的，集成的布局和分析流程，幾乎支持所有先進的IC封裝技術。
