首頁 > 新聞資訊 即將發布的EPLAN Platform 2024首次亮相漢諾威工業博覽會，這款新平臺將擁有新的數學計算功能，端子管理更加簡便，并且控制柜3D模型導航將提供前所未有的更多可能。不僅如此，在EPLAN Pro Panel中創建數字孿生的流程也將得到簡化。另外一項改進則在于，今后在配合 EPLAN Harness proD進行機器布線時，只需輕點鼠標，即可瞬間完成備用電纜的連接。
漢諾威/蒙海姆，德國，2023年4月18日 – 如今，許多企業都在積極推行自動化以求快速收獲成果，而EPLAN Platform可以為此提供無懈可擊的強力支持。目前的2023版依托云端設備管理、支持多種規范標準的原理圖宏以及快速生成的3D圖形核心，已經可以確?？焖偻瓿身?xiàng)目規劃。漢諾威工業博覽會期間，解決方案提供商EPLAN將首度揭曉即將發布的2024版本，該版本側重的是進一步簡化軟件的使用體驗。
EPLAN Platform 2024將擁有新的數學計算功能，端子管理更加簡便，并且控制柜3D模型導航將提供前所未有的更多可能。
塊屬性計算功能
想要輕松將電機和斷路器等對象相互關聯？通過“塊屬性”功能，這項操作可以在EPLAN Platform中準確完成。這項功能的便捷之處在于，用戶可以同時訪問多個對象的屬性，并根據需要將它們關聯起來。而借助2024版的一項計算功能（具有基本的算術和數學功能，并可進行統計對比運算），這些塊屬性將得到進一步擴展。
除了能夠計算原理圖中各種對象的屬性，這些屬性還將能在應用程序中直接進行對比。例如，如果用戶想基于電機功率計算電流，這項全新的系統支持功能可以確?？焖俚贸鼋Y(jié)果。
該功能帶給用戶的優勢顯而易見：可以基于電氣參數的計算，直接在原理圖繪制過程中做出重要的設計決定（例如，選擇相應的保護裝置）。這既節約時間，也能保證得到正確的結果。例如，當必須基于預定義負載確定線寬，或必須基于寬度和線長計算總阻抗時。
控制柜設計3D導航

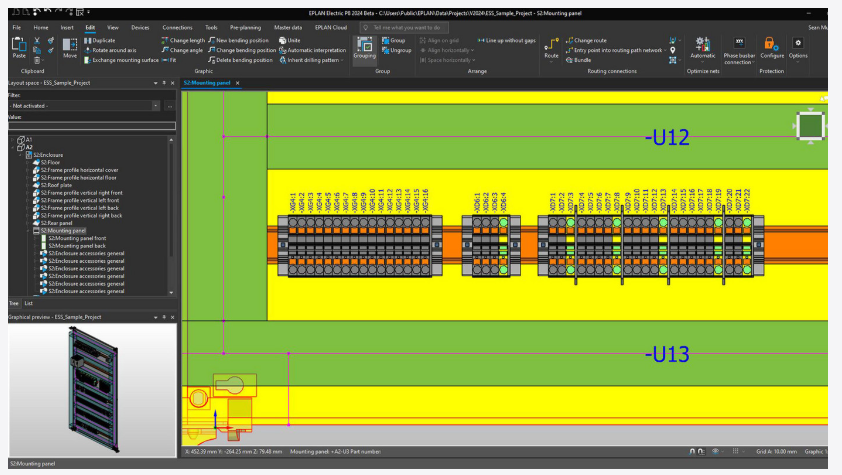

另一項讓設計工程師倍感期待的功能是新的3D導航器，它簡化了控制柜3D 布局的查看方式，也可以更簡單地在EPLAN Pro Panel中創建數字孿生。在設計過程中使用這項功能可以非常便捷地選中3D視圖和表面，并輕松進行旋轉。另一項重要的實用功能是：如果需要，軟件可以自動移除在DIN導軌上放置組件時出現的空隙。如此一來，在放置彼此鄰近的組件時便可節約空間和優化布局。這可為導軌提供更多空間，使結構井然有序，并且可以更加靈活地放置其他組件。
機器布線功能改進

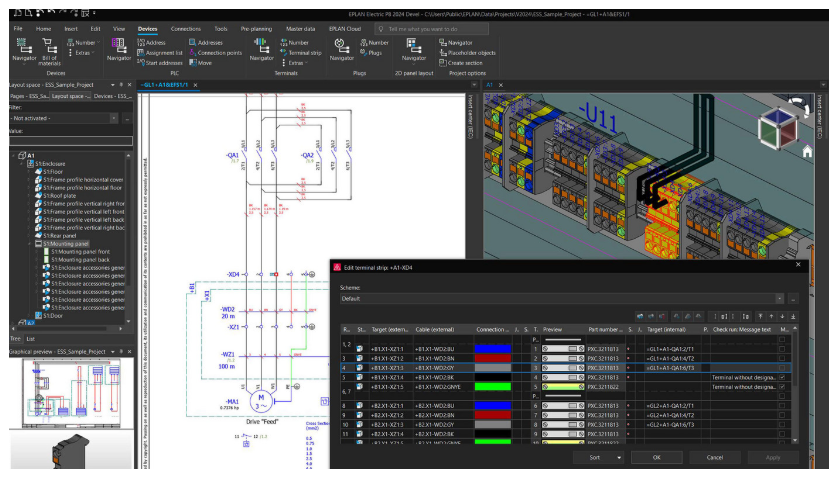

現有的EPLAN Platform 2023已經簡化了包含執行器和傳感器的控制柜的機器布線。無論芯線數量有多少，通過電纜編輯器都可以在EPLAN Platform中輕松管理和查看電纜。設備和類型編號、源和端點、屏蔽和連接都將以圖表形式統一顯示在一個對話面板中。因此可以說，電纜編輯器是虛擬機器布線的基礎工具。這項功能非常實用，但前提是可以規劃電纜及其與控制柜的連接點。不過以往并非所有電纜都能完成分配，而新的2024版本將支持自動連接備用電纜。為實現這一點，系統還會創建備用端子，只需輕點一下鼠標，系統即可自動通過備用電纜將這些端子連接起來。如果要計算電壓降，同樣可以借助之前提到的塊屬性計算功能來確保獲得正確的結果。此外，如果要計算連接機器所需的電纜長度，可以使用EPLAN Harness proD來確保準確完成測量和設計。
優化端子編輯器
端子和端子排以往是使用端子編輯器在EPLAN中進行設計。2024版進一步簡化了相關的管理操作。利用端子編輯器，用戶可以更輕松地管理端子配件，還能直接檢查和驗證端子排。這也意味著可以直接在原理圖中查看端子連接，并且可以快速選擇各個部件并/或?qū)⑵涮砑拥蕉俗优?。這項功能簡單、省時、方便，并且能確保結果的準確性。
如果需要，軟件可以自動移除在DIN導軌上放置組件時出現的空隙。如此一來，在放置彼此鄰近的組件時便可節約空間和優化布局。
（文章來源公眾號：EPLAN易盼軟件）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
