現代人生活講求通達，工作講求底層邏輯。掌握EPLAN設計項目的理念，小則簡便偷懶，大則改善效率與流程。這條底層邏輯已經逐漸成為眾多“攻城獅”窺得的門道。今天我們就來談?wù)劯翬PLAN宏時出現的異?，F(xiàn)象，探索其中的奧秘。
現象思考?
常見現象一：無法修正填寫錯誤的連接點代號

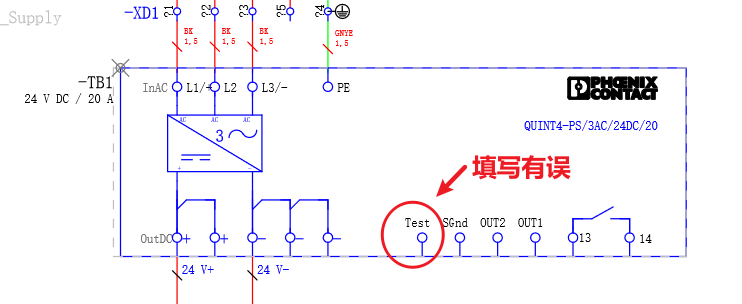

原理圖回路中已插入使用宏“PXC.2904622”（帶宏邊框），項目提交檢查后發現有1個連接點代號填寫有誤，如下圖所示

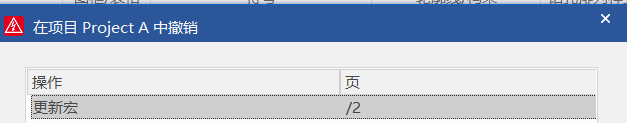

工程師修正了原始宏文件，并使用 “更新宏”功能一鍵性更新項目中所有該元件使用之處。發現連接點代號Test無法變更為REM。
宏文件：
更新后：
常見現象二：引腳順序被打亂

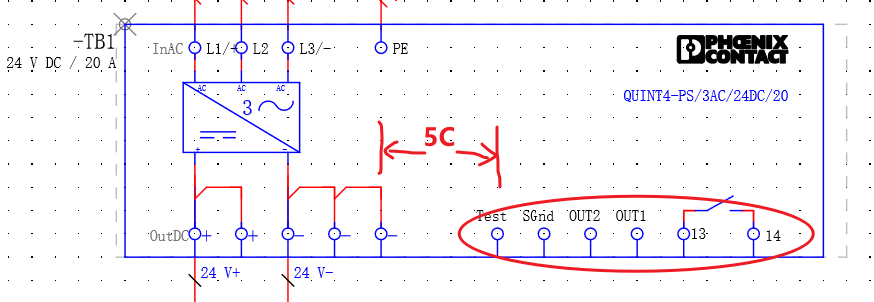

為了讓圖紙閱讀效果更加清晰，工程師將部分連接點整體向右側平移2個C柵格距離，又調整了部分引腳間距，更新后發現連接點排列順序發生了變化。
更新前：引腳順序Test、SGnd、OUT2、OUT1、13、14
宏文件：僅移動連接點位置，擴大黑盒尺寸，不修改其它任何邏輯、屬性。

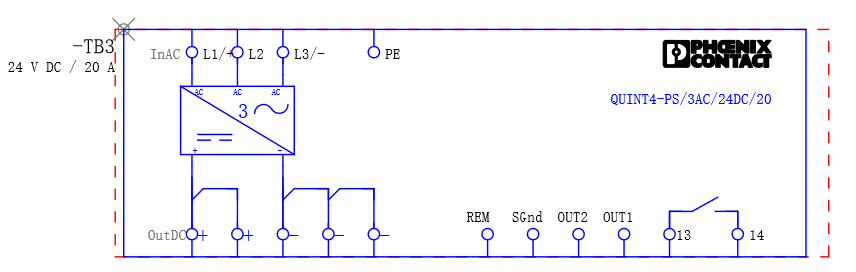

更新后：SGnd、OUT2、OUT1、Test、14、13
軟件功能失靈了？看到這里，知情的老司機可能已經會心一笑，明白問題所在。

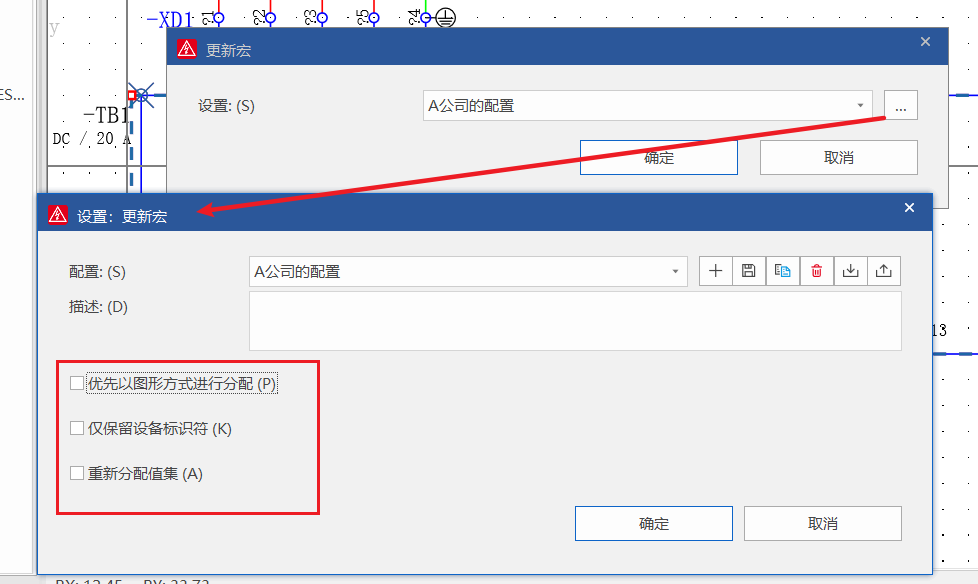

出錯原因思考提示：右擊原理圖中需要被更新的宏邊框，點擊更新宏，打開【設置：更新宏】。大家可以來猜一猜出錯原因，再往下看揭秘。
解析：宏的小秘密
哪些宏可以更新？

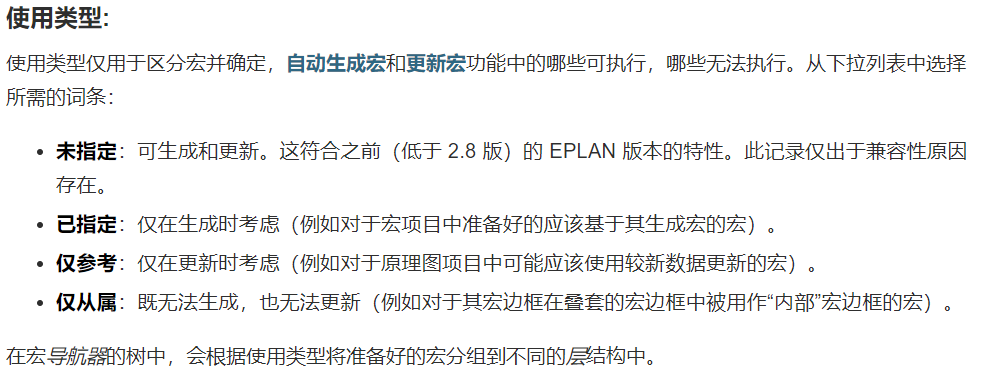

首先確定宏的類型，哪些可以更新。宏的使用類型分為“已定義、未定義、僅參考、僅從屬”四大類?！皟H參考、僅從屬”2個類別可以在宏導航器中或圖紙中選中，右鍵更新。
EPLAN幫助文檔詳細解釋參考：
如何準確更新？
1.?默認更新規則（什么都不勾選）
1)?更新時根據設備的“功能定義”確定，識別已有功能和需要新增的功能，將新增的功能插入到被更新的宏中。
2)?在更新時會將宏文件中的圖形信息(格式化、屬性排列等)傳輸至被更新的宏；
3)?邏輯信息不會被傳輸，如連接點代號。
在這一情況下，我們也就看到了現象一，Test連接點代號不更新。如果增加一個設備連接點，那么被更新的宏上則會增加該功能，感興趣的伙伴可以嘗試更新。
【推薦應用場景】：功能邏輯不變化，僅調整位置排布、格式、屬性排列等。

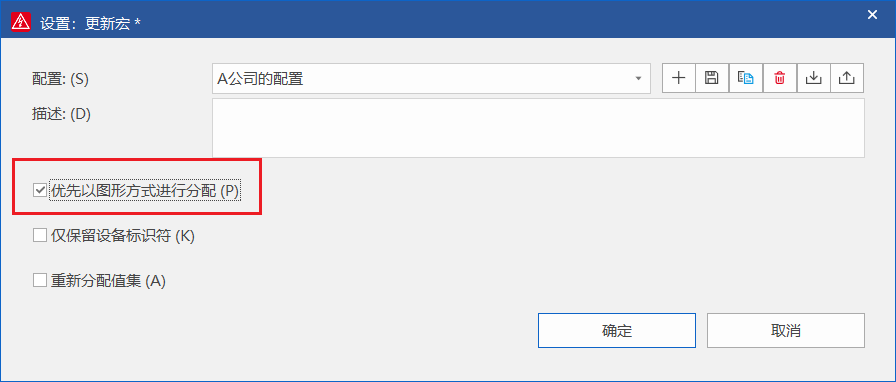

2. 優先以圖形方式進行分配
更新原則：識別被更新的宏中所有功能（如“設備連接點”）的放置坐標，功能一致則保留原位置功能所有信息。如果在宏中的相同位置上沒有元件，則使用圖形上具有適合的功能定義的下一個元件。

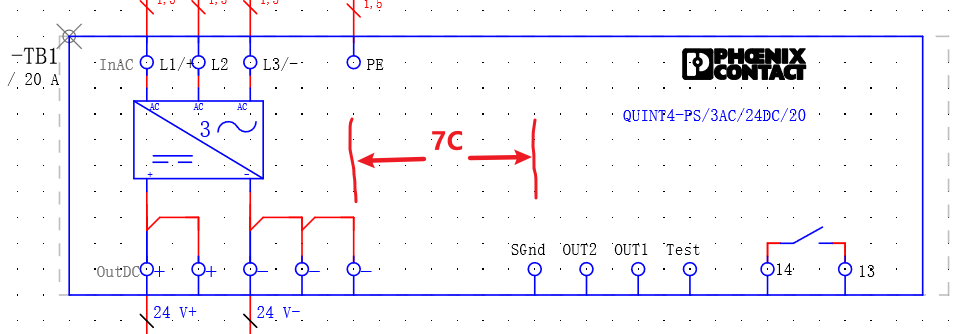

這里也就可以解釋現象二的出現，原本7C的距離為“設備連接點SGnd”，更新后7C的位置功能上依舊為設備連接點，保持原有屬性，如連接點代號SGnd。
更新前：
更新后：
【推薦應用場景】：使用此操作來在宏中的一個位置上將一個元件更換為具有其它功能定義的一個元件(例如將端子更換為插頭)。設備標識符保留不變。如果在宏中的相同位置上沒有元件，則使用圖形上具有適合的功能定義的下一個元件。
3. 僅保留設備標識符
更新原則：除了設備標識符和中斷點，圖形、邏輯等其它信息全部更新。
已插入的宏中進行更新時，也會傳輸宏文件中的已更改的邏輯信息(連接點代號、已修改的符號、已分配的部件)。
【推薦應用場景】：更新圖形信息(格式化、屬性排列等)、邏輯信息(連接點代號、功能文本、已修改的符號、已分配的部件)比較多，建議激活此復選框。
4.?重新分配值集
更新宏時在大多數情況下，占位符對象的已分配值集保留在已插入的宏上。如果不是這種情況(例如因?yàn)楹臧粋€(gè)發生很大變化的結構或多個占位符對象)，則激活此復選框。由此會在更新時將項目中上一次選擇的值集重新分配給已插入的宏。
【2023新功能強勢來襲】
1. 單個宏包含IEC、GB等多個標準表達，預留企業標準“席位”。
2. 插入中心快速調取使用過的宏文件，所見即所得，收藏更效率。
（文章來源公眾號：EPLAN易盼軟件）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
