導線鍵合的主要目標是在半導體芯片與其封裝之間或多芯片模塊內不同芯片之間建立一個安全且低電阻的電氣連接。這個過程涉及將一根細線（通常由金、鋁或銅制成）從芯片上的鍵合焊盤（bond pad）鍵合到封裝基板或另一個芯片上的對應焊盤上。
導線鍵合在基板和芯片之間傳輸電和信號。這是一種通過微焊接微線來建立芯片接觸表面（焊盤）與芯片載體或基板之間的電氣連接的技術。它通常被認為是最具成本效益和靈活性的互連技術，并被用于組裝大多數的半導體封裝。
Altium Designer支持使用導線鍵合技術設計芯片直接貼裝在板上（CoB）技術的混合電路板。這個功能允許創建一個具有定義好的Die Pads的組件，在原理圖上放置并通過ECO同步到PCB上，就可以使用鍵合線將其連接到主板上的常規焊盤（或任何銅區域）。當連接到一個常規焊盤時，該焊盤就具有了鍵合焊盤的特性。
注意：此功能為25版本新功能，需要使用25版本的安裝包，24及以前版本不可用，如需使用此功能需要重新altium.com官網登錄AD賬號重新下載license文件加到服務器里（網絡版）或添加到軟件里（單機版），另外線鍵合功能目前處于公開測試階段，當在高級設置對話框中啟用了PCB.Wirebonding選項并重啟軟件，該功能才可用。
二、 芯片上的組件Footprint創建

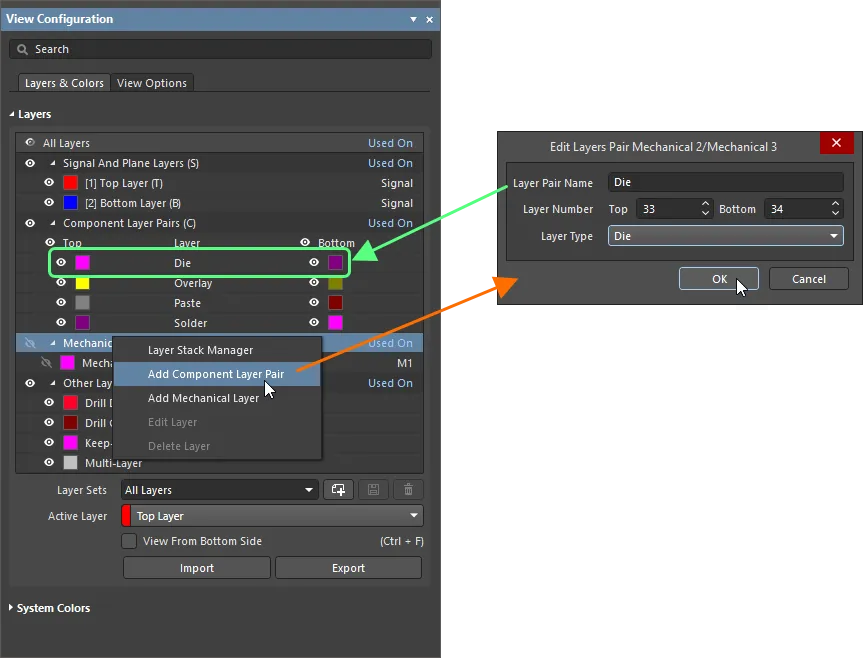

在這里可以定義一個完整的、簡單的封裝，其中包含已定義的焊盤、鍵合焊盤和鍵合導線的Footprint，Die焊盤和Die 3D 主體放置在專用Die組件層對的一層上。這種類型的組件層對可以使用視圖配置面板添加。

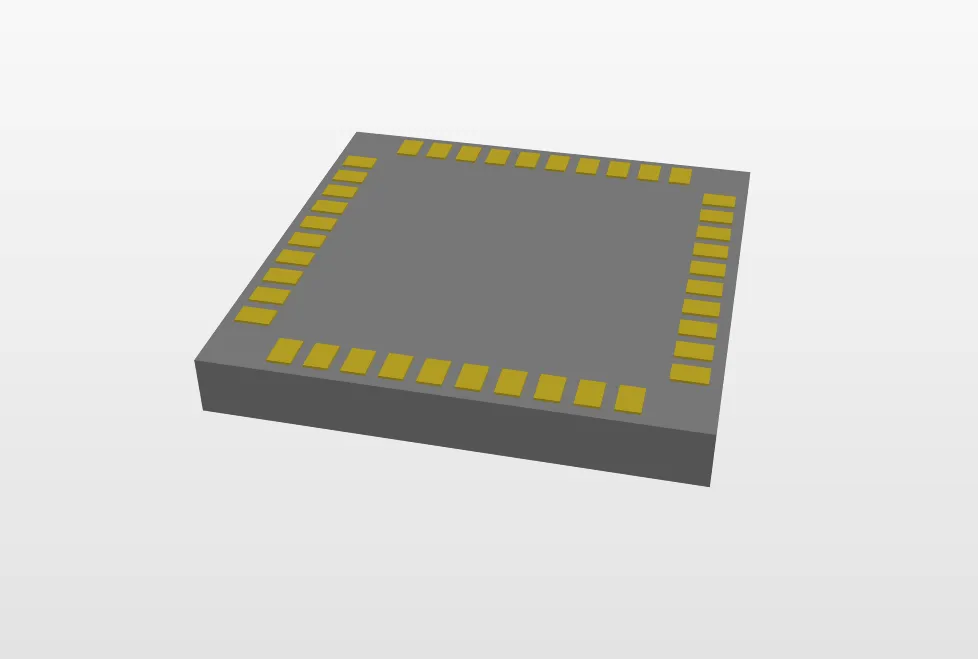

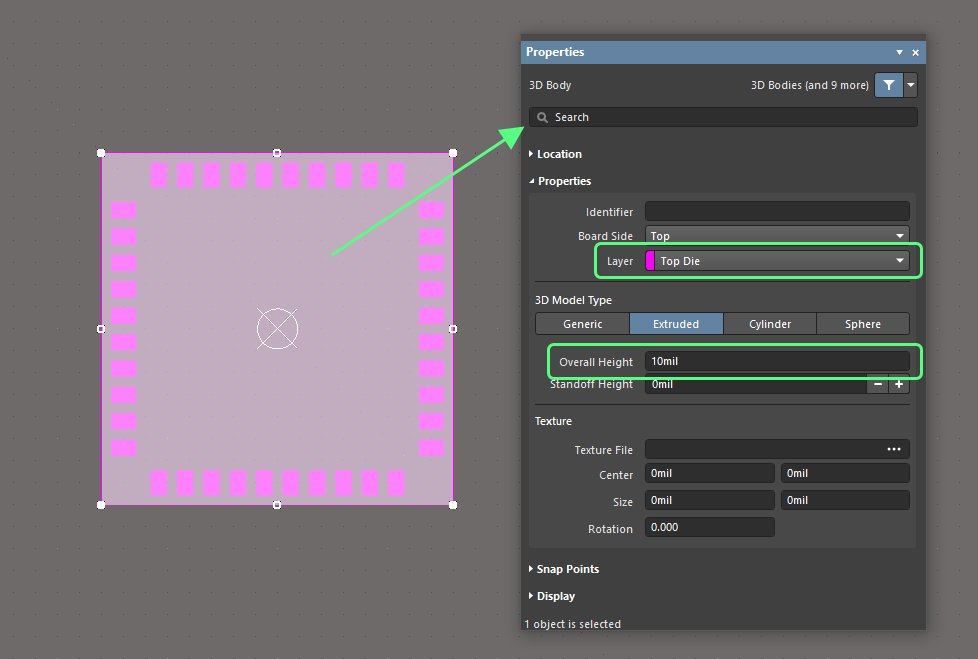

當將Die焊盤放置在被擠壓的3D體上（也放置在Die層上）時，它會自動放置在這個3D主體的總高度上，并且它將被綁定到這個3D主體的高度。在相同位置存在多個3D主體時（例如，當PCB被外殼覆蓋時），焊盤可以保持在正確的3D主體表面上。

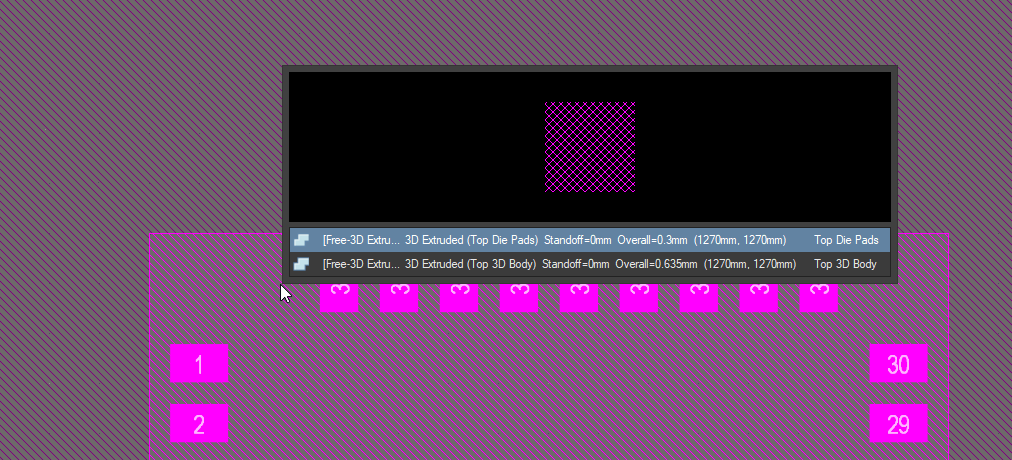

如果在Die焊盤放置位置有多個3D主體，可以從重疊的3D體中選擇需要放置焊盤的3D主體，如下：

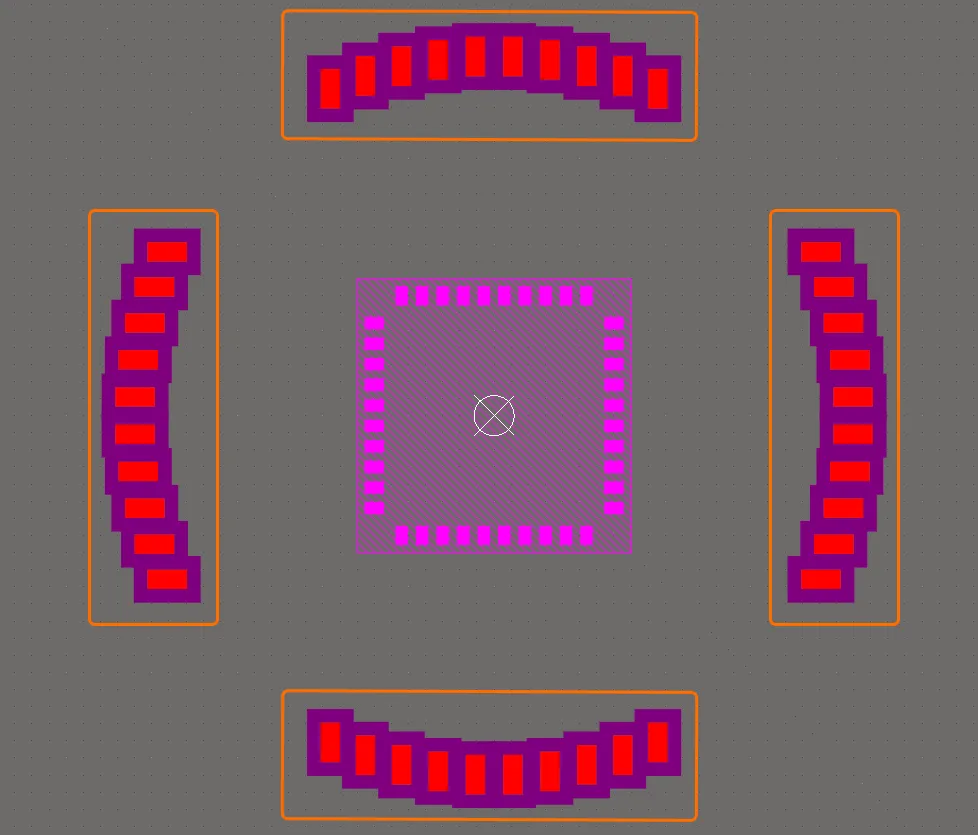

將常規焊盤對象放置在銅層上（例如，頂層）。在將鍵合線連接到它們之后，這些焊盤將被視為鍵合指焊盤。

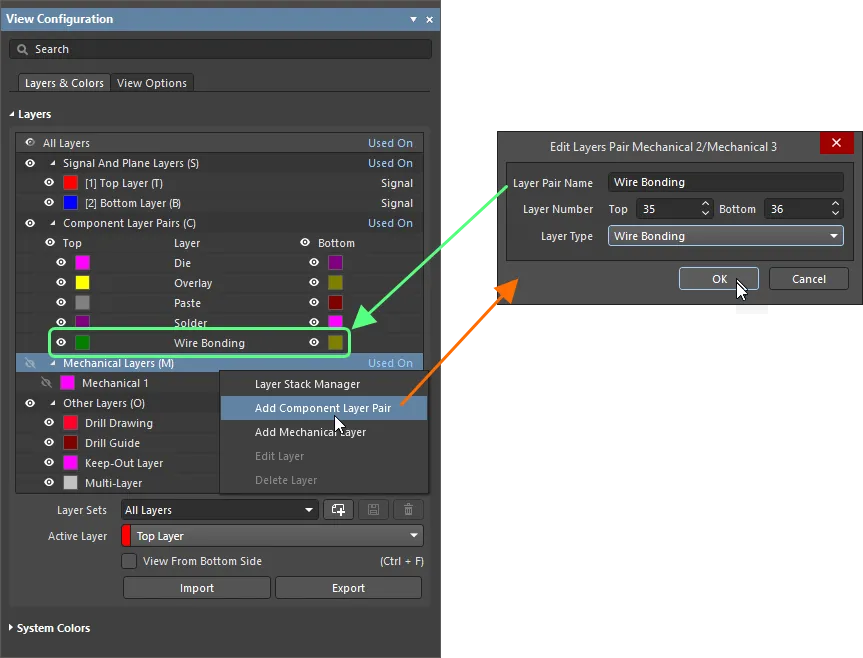

鍵合線放置在專用層上鍵合組件層，可以在View Configuration面板添加：

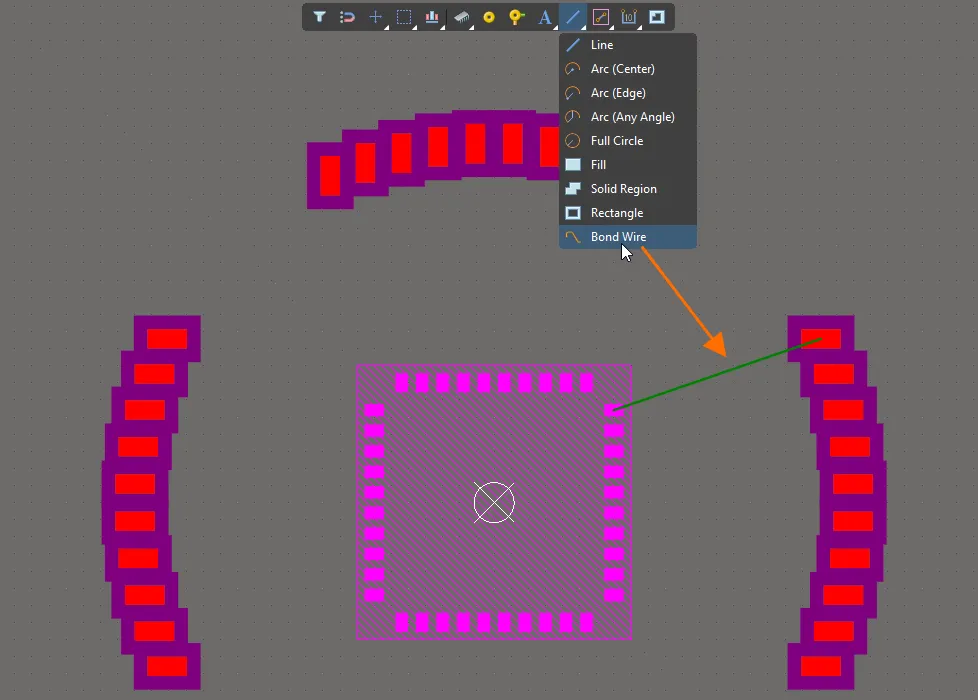

使用Place ? Bond Wire命令或在浮動工具欄選擇圖標來放置一條鍵合線。選擇命令后，依次單擊要與鍵合線連接的兩個點（例如，Die焊盤的中心點和指焊盤的中心）。這一條直線是鍵合線在XY平面的投影，在2D中顯示。在3D中，焊絲根據其起點和終點的位置和其他屬性進行渲染。

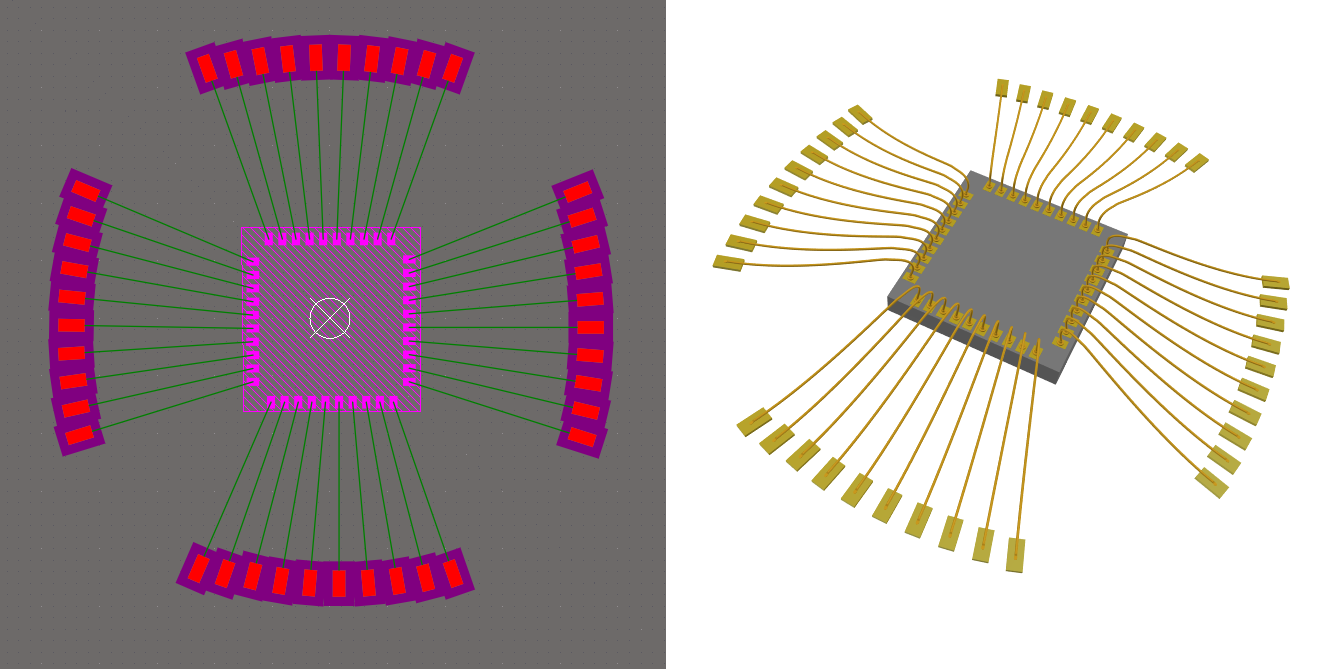

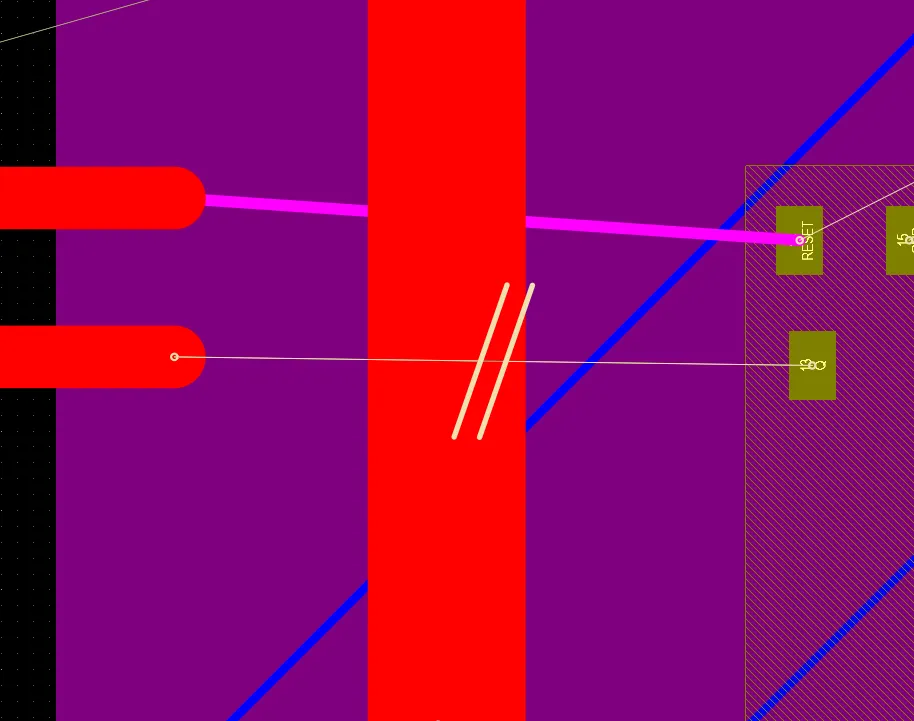

2D圖

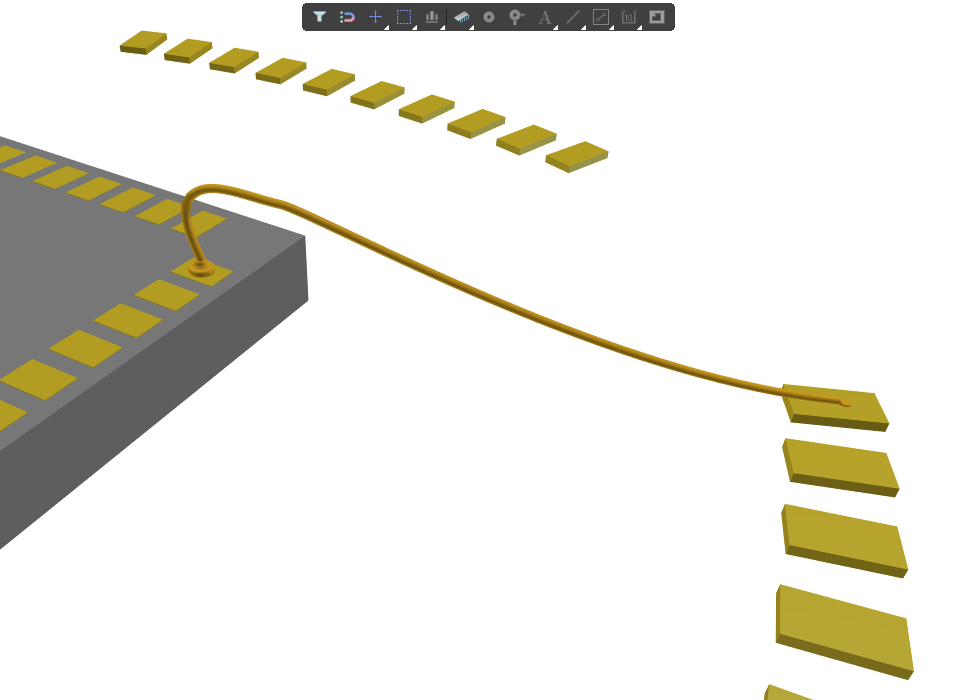

3D圖

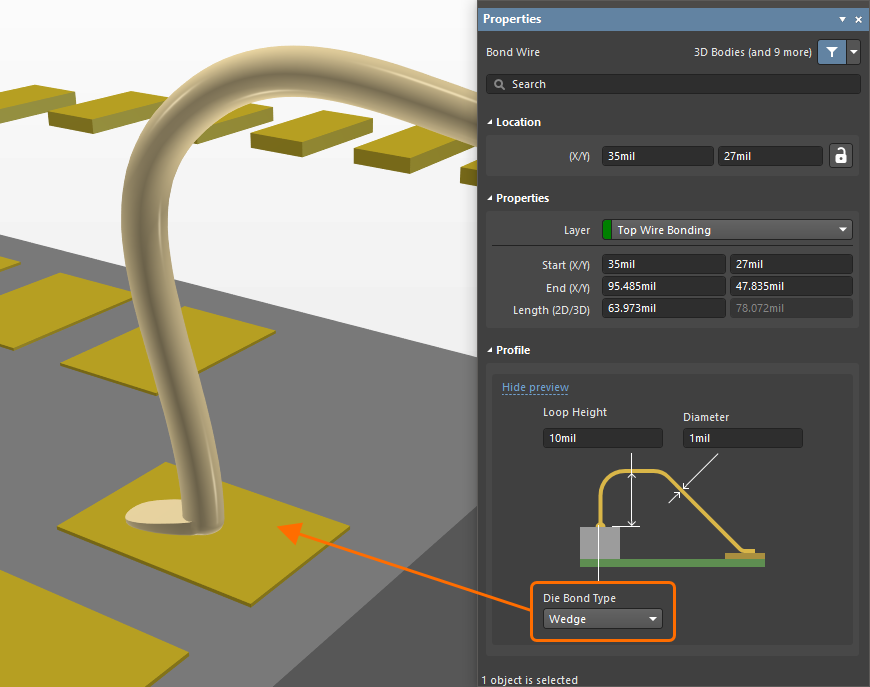

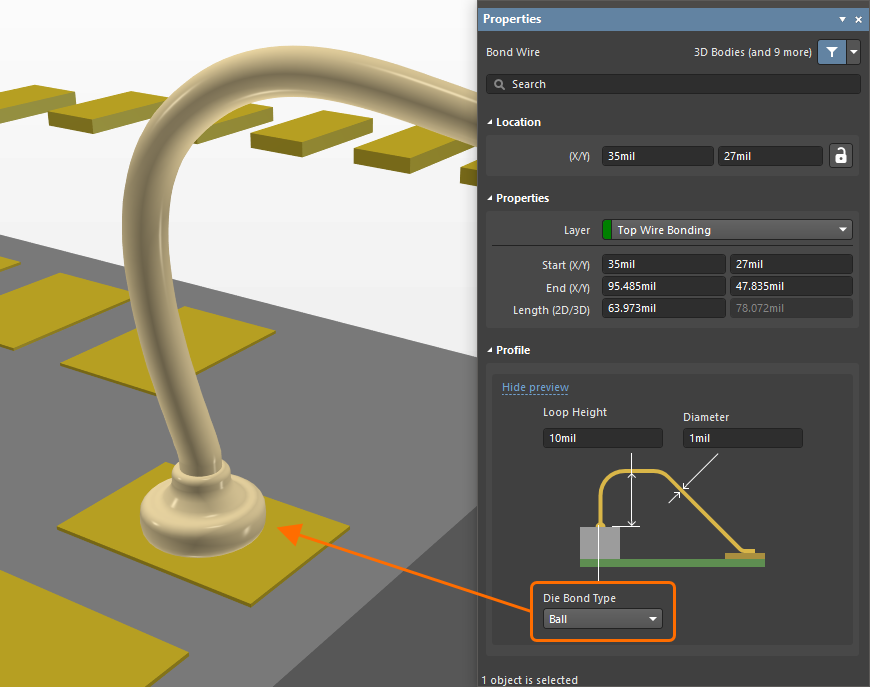

使用屬性面板的“Profile”區域來設置鍵合線的環高度的值和直徑大小，以及定義鍵合線起點的形狀（球或楔形）：

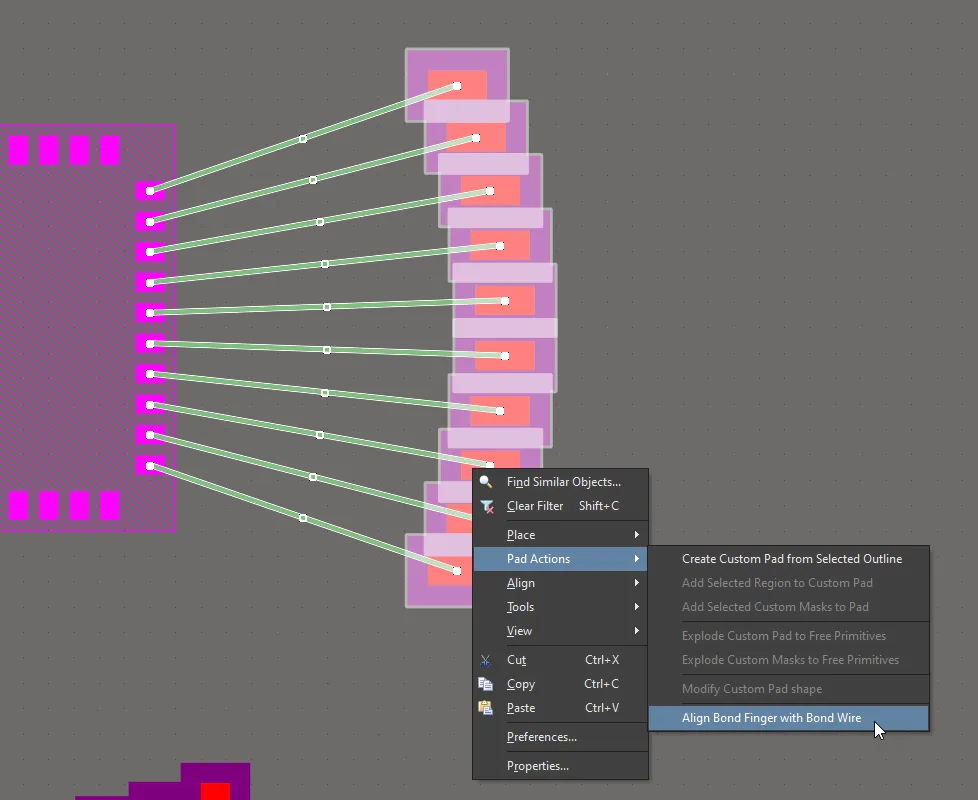

如果鍵合指焊盤的長邊需要和鍵合線平行，可以選擇鍵合線和連接到它們的鍵合指焊盤，右鍵單擊選擇，然后從右鍵單擊菜單中選擇Pad Actions ? Align Bond Finger with Bond Wire命令。
執行Align Bond Finger with Bond Wire命令后，鍵合線和指鍵盤就是平行的狀態了，如下所示：
三、在PCB中放置電線粘合劑

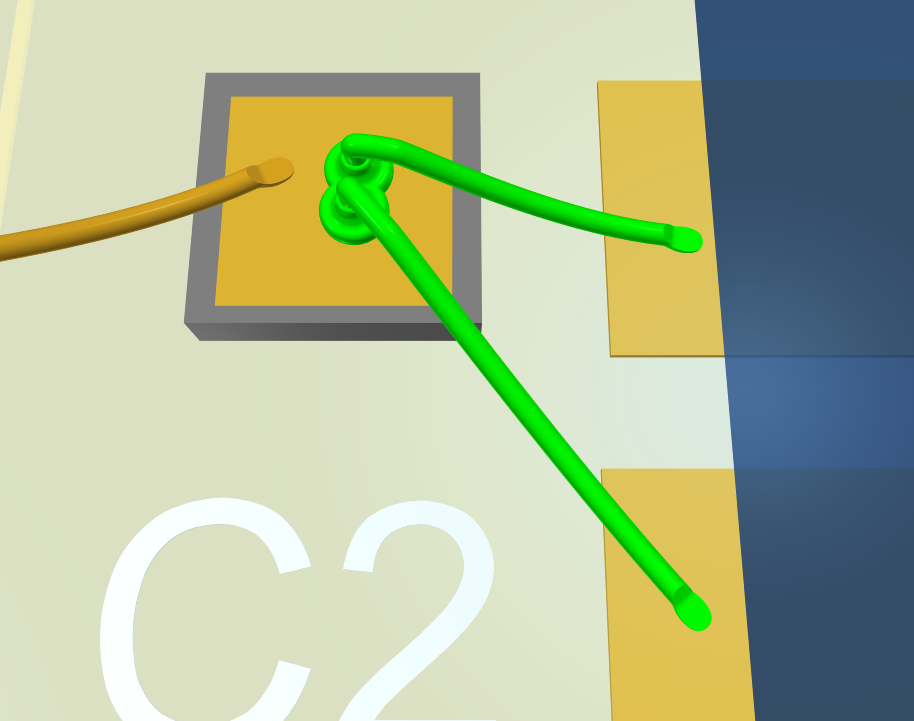

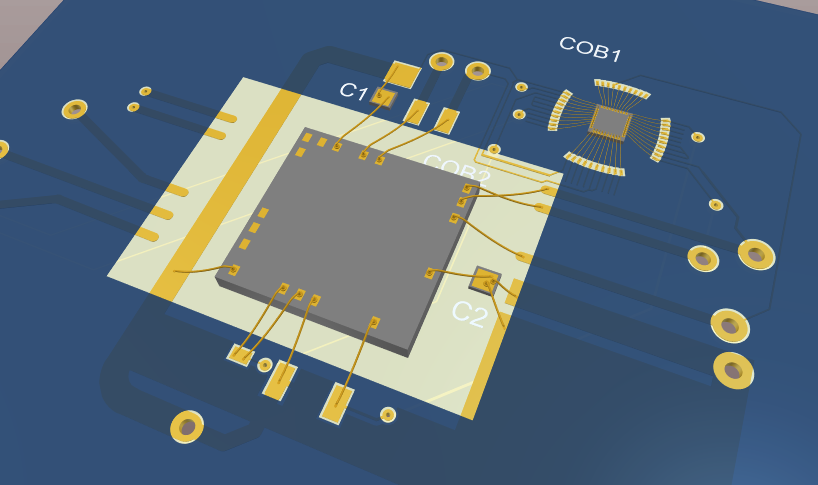

使用 Chip-on-Board 方法時，還可以手動放置焊線（與上述相同）以將芯片的管芯焊盤連接到主板上的任何銅上。粘合線將繼承其原Die焊盤的網絡。多條焊線可以從相同的焊盤發出，反之，多條焊線可以在主板上的相同銅上完成。下面顯示了具有線鍵合功能的PCB的示例。
四、Wire Bonding的設計規則設置

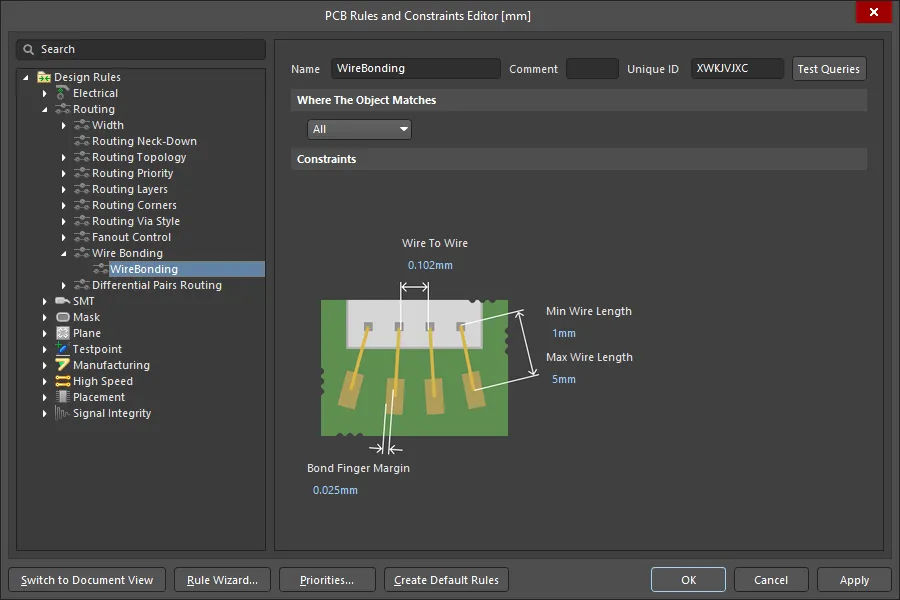

線鍵合設計規則（布線類別）可以在PCB的約束管理器中定義。規則可以定義相鄰鍵合線之間允許的距離（線到線）、最小鍵合線長度和最大鍵合線長度，以及鍵合指焊盤邊緣到與之連接的鍵合線之間的距離/填充（鍵合指焊盤）。線鍵合設計規則由批量DRC支持。

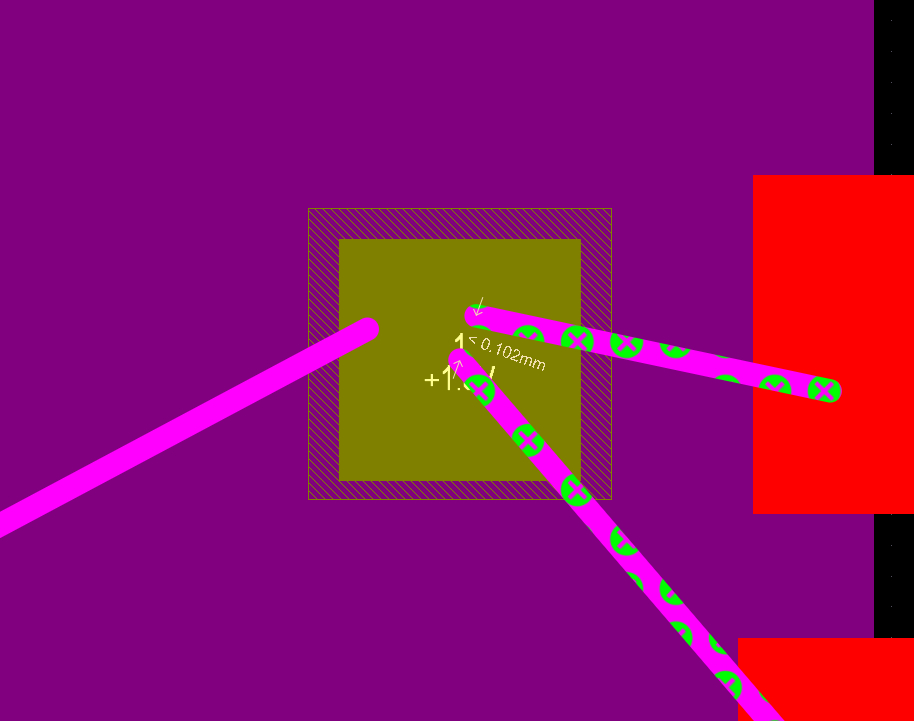

電性規則檢查（未布線網絡和短路）也適用于焊線。
五、繪圖員文件中的電線粘合
繪圖器支持在常規電路板組裝視圖（用于主芯片在電路板上的方法）和組件視圖（用于在焊盤內完全定義了焊線'封裝'的位置）

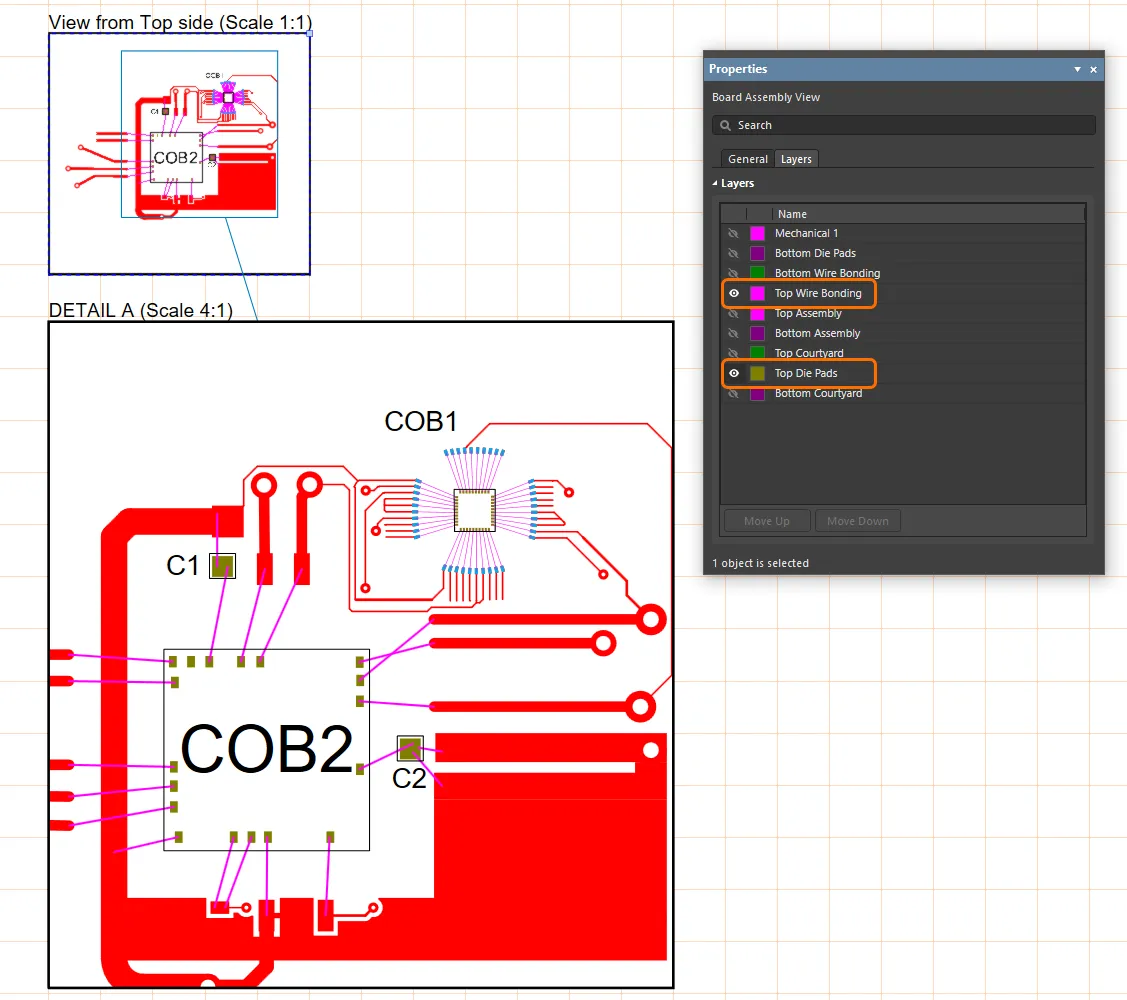

（1）在所選電路板裝配視圖屬性面板的層選項卡中點一下左邊的小眼睛來啟用焊盤和焊線的層，點了之后就可以看到對應的視圖了；

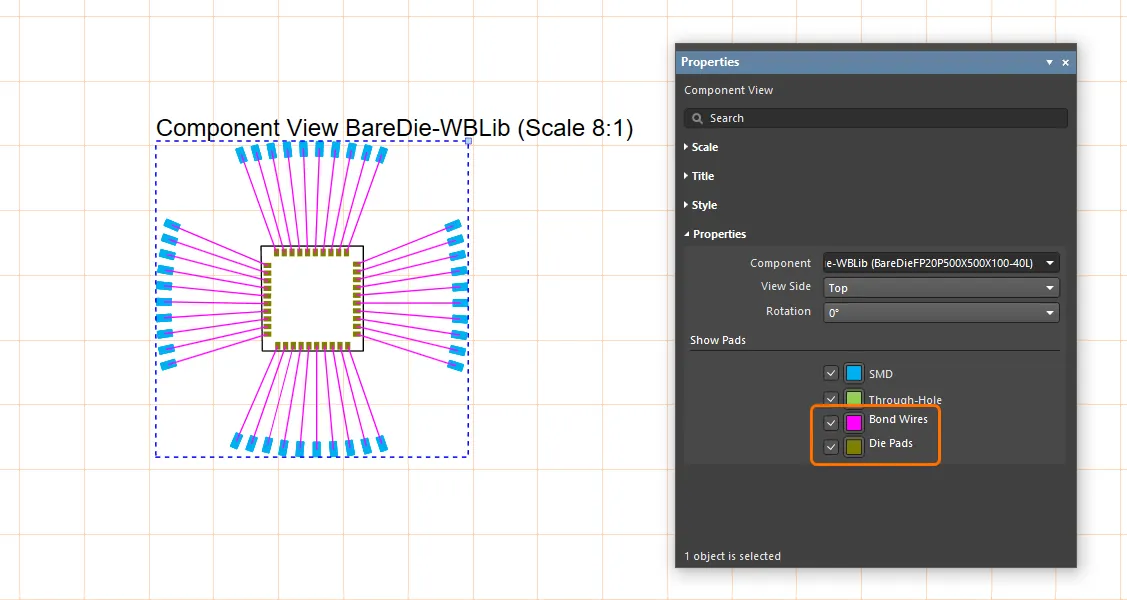

（2）當一個組件具有引線鍵合（即它具有芯片焊盤和連接到它們的鍵合線）時，額外的鍵合線和芯片焊盤選項在屬性中可用 區域的屬性面板，用于為所選組件視圖放置此組件。使用這些選項分別啟用鍵合線投影和管芯焊盤的圖形。
六、鍵合線輸出

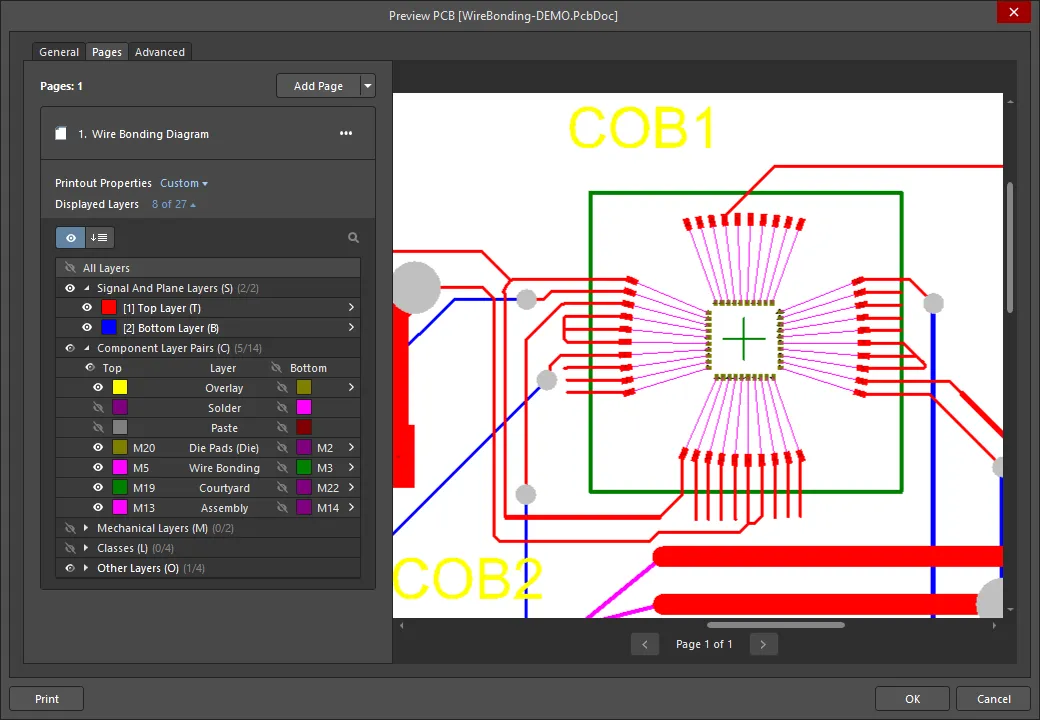

鍵合線信息在生成常規PCB Prints時可以設置是否顯示 。通過配置要打印的層和設計符，可以形成一個引線鍵合圖。

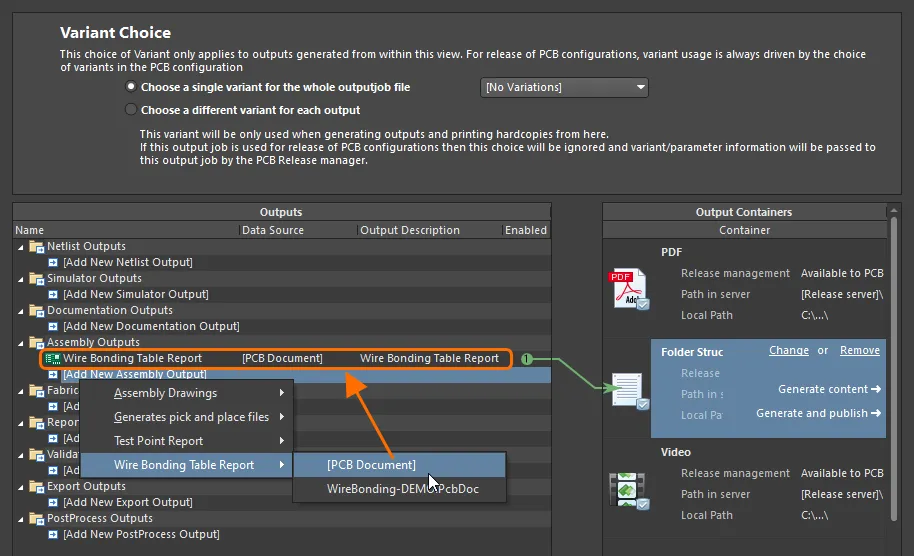

此外，可以生成一個提供有關鍵合線連接信息的線鍵合表報告（CSV格式）。使用輸出作業文件的裝配輸出區域中的線鍵合表報告輸出，來添加這種類型的新輸出。或者，從PCB編輯器的主菜單中選擇“文件 ? 裝配輸出 ? 線鍵合表報告”命令，直接從編輯器生成報告。
表內的入口現在將按照如下方式進行排序：
首先，將列出始于元件基元的鍵合導線。此組內的入口將首先按照元件位號標識符的字母順序，然后按照焊盤位號標識符的字母順序進行排序。
然后，將列出始于自由基元而終于元件基元的鍵合導線。此組內的入口將按照基元名稱和/或位號標識符的字母順序進行排序。
然后，將列出既始于自由基元亦終于自由基元的鍵合導線。此組內的入口同樣將按照字母順序進行排序。
五、討論分析
1. 支持混合板設計：
Altium Designer支持使用線鍵合技術的混合板設計，特別是芯片直接貼裝在板上（CoB）技術。這項功能允許設計師創建具有定義好的Die Pads的組件，并且一旦放置在原理圖上，通過ECO同步到PCB，就可以使用Bond Wires連接到主板上的常規焊盤或任何銅區域。
2. 3D視圖驗證：
Altium Designer的3D視圖功能使得設計師可以輕松驗證鍵合線。在3D視圖中可視化鍵合線、芯片die和die引腳以及其他項目部分，簡化參數的驗證和調整，確保更高的準確性和適配性，同時減少錯誤并提高整體設計質量。
3. 設計規則檢查（DRC）：
Altium Designer提供了專門的線鍵合設計規則，允許定義相鄰鍵合線之間的允許距離（Wire To Wire）、最小鍵合線長度和最大鍵合線長度，以及鍵合手指邊緣到鍵合線之間的距離/填充（Bond Finger Margin）。這些規則通過批量DRC得到支持，確保所有鍵合連接都符合嚴格的設計規則，防止錯誤并確保可制造性。
4. 線鍵合規格和設計靈活性：
Altium Designer的線鍵合工具允許高度靈活地配置線鍵合規格，以滿足精確的設計要求。這些能力有助于優化鍵合，無論是在電氣性能還是制造效率方面。設計師可以微調鍵合線的直徑、鍵合類型和環高，以適應不同的設計需求。
5. 支持多種鍵合配置：
Altium Designer支持多種鍵合配置，包括Die到Bond Finger、Die-to-Die、Die到任何銅區域以及銅到銅。這種多功能性允許全面的和靈活的設計配置，以滿足多樣化的項目需求。
6. 支持多行鍵合線：
Altium Designer支持具有多行鍵合線的設計，確保靈活性和可擴展性。這個功能有助于開發詳細和高密度的鍵合線設計。
7. 支持同一Die引腳或鍵合指焊盤上的多根鍵合線：
Altium Designer支持將多根線連接到同一Die引腳或鍵合指焊盤，增加電流承載能力，同時保持一致的鍵合線厚度。這種能力使你能夠在PCB設計中創建更復雜的拓?fù)浣Y(jié)構，增強設計靈活性和效率。
六、結論
線鍵合技術是一種在半導體封裝和電子制造領域廣泛使用的互連技術，它通過使用細金屬線將半導體芯片的焊盤與外部電路（通常是封裝基板或PCB）連接起來，總的來說，Altium Designer的線鍵合功能提供了強大的設計和驗證工具，幫助設計師在電路設計中實現精確的連線控制和信號完整性管理。這些功能對于處理高速和復雜的電路設計尤為重要。
