首頁 > 資源中心 > FAQ 一、文檔背景
在Altium Designer中，產品打板前需要輸出板子的外觀做一些設計的傳閱，可以在3D的狀態下去截圖，還有一種快速簡便的方法在PCB編輯器里可以將PCB作為3D打印輸出，然而，對于普通的的3D智能打印來說，總是感覺缺少了一些東西，不夠直觀。有可能想全方位展示PCB板子，想要傾斜板子、旋轉，或者在組件和焊錫面之間翻轉它，這樣可以在3D視圖中旋轉或翻轉板子，并在每種情況下輸出一個3D視圖，但是還是一個平面圖狀態。
為了提供更具吸引力和實用性的板文件，Altium Designer提供了生成PCB 3D視頻文檔的能力。設計者可以在設計里作為一個導演編輯這個視頻，可以稱之為3D視頻，生成的視頻內容是一系列板子（以3D形式）的連續快照，被稱為關鍵幀。在序列中的每個后續關鍵幀，可以直接在設計空間中調整包括縮放級別、平移和旋轉在內的屬性——所有這些都是相對于前一個關鍵幀的設置。
剪輯完成之后，在輸出方面，一個幀序列被導出到選擇的視頻格式中，如MP4，作為輸出作業文件的一部分，結果是一系列幀，它們平滑地插值關鍵幀序列。所以無論是在創建裝配說明書、移動部件的演示，還是想讓產品更直觀展示，都可以制作一個PCB3D視頻出來。
二、 制作PCB3D視頻

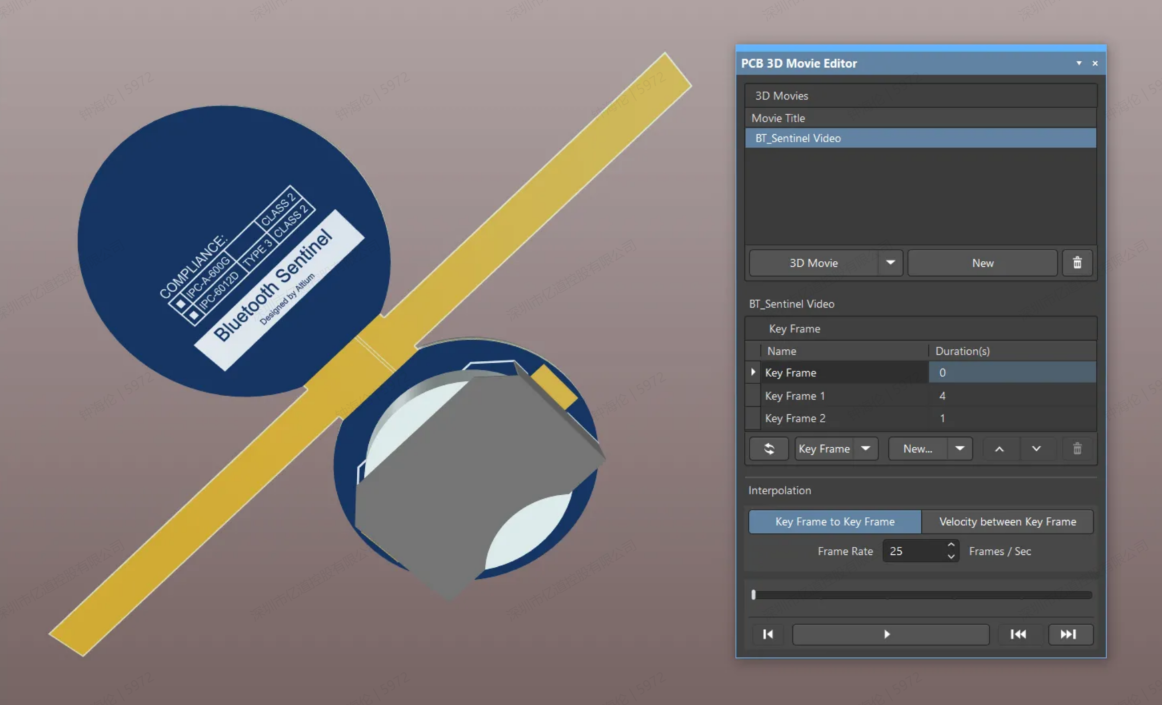

PCB 3DMovie是在PCB 3D Movie Editor面板中創建、配置和管理的。通過點擊主設計窗口右下角的panel按鈕，然后從出現的菜單中選擇PCB 3D Movie Editor來訪問這個面板?？梢酝ㄟ^“View? Panels? PCB 3D Movie Editor”命令來訪問這個面板。
該面板基本上分為三個區域:
● 上部區域提供了管理3D視頻的區域，即添加和刪除視頻。可以為PCB制作任意數量的視頻。
● 中央?yún)^(qū)域包含關鍵幀序列定義。在此區域中，可以添加新的關鍵幀，并根據在設計空間中對3D板的顯示所做的更改來更新現有的關鍵幀。
● 下部區域提供了直接在PCB設計空間中播放選定視頻的控件。
PCB 3D視頻的所有配置信息都存儲在PCB文檔本身(*.PcbDoc).通過這種方式，每個PCB都可以擁有自己的3D視頻列表
注意，制作PCB3D視頻必須要在3D視圖的模式下才可以調用PCB 3D Movie Editor編輯
三、 詳細步驟
（以Altium自帶Bluetooth_Sentinel工程文件為例，工程文件在軟件安裝目錄下的Example文件夾）
1、添加新的動畫
PCB 3D視頻由一系列關鍵幀生成，即電路板的快照，在3D界面里移動到理想位置后標記該點為關鍵幀。當關鍵幀設置完成后，系統會自動將其鏈接形成視頻，可用于突出顯示電路板及其關鍵元素。創建新視頻，并在面板頂部定義標題。要?jiǎng)?chuàng)建新的3D視頻，單擊3D Movie按鈕，然后選擇New，單擊New?()按鈕，或使用New該區域的右鍵上下文菜單中的命令。該視頻的新條目將被添加到該區域，初始標題為PCB 3D Video。3D視頻的標題可以隨時更改。在面板中選擇視頻的條目，然后按Enter或者右鍵單擊視頻的條目，然后選擇Edit從上下文菜單中。當前選定的3D視頻會高亮顯示。根據需要鍵入新的視頻標題，然后按鍵Enter再次單擊或離開以使更改生效。要?jiǎng)h除3D視頻，在列表中選擇它，然后單擊按鈕或使用delete該區域的右鍵上下文菜單中的命令。
2、定義關鍵幀序列

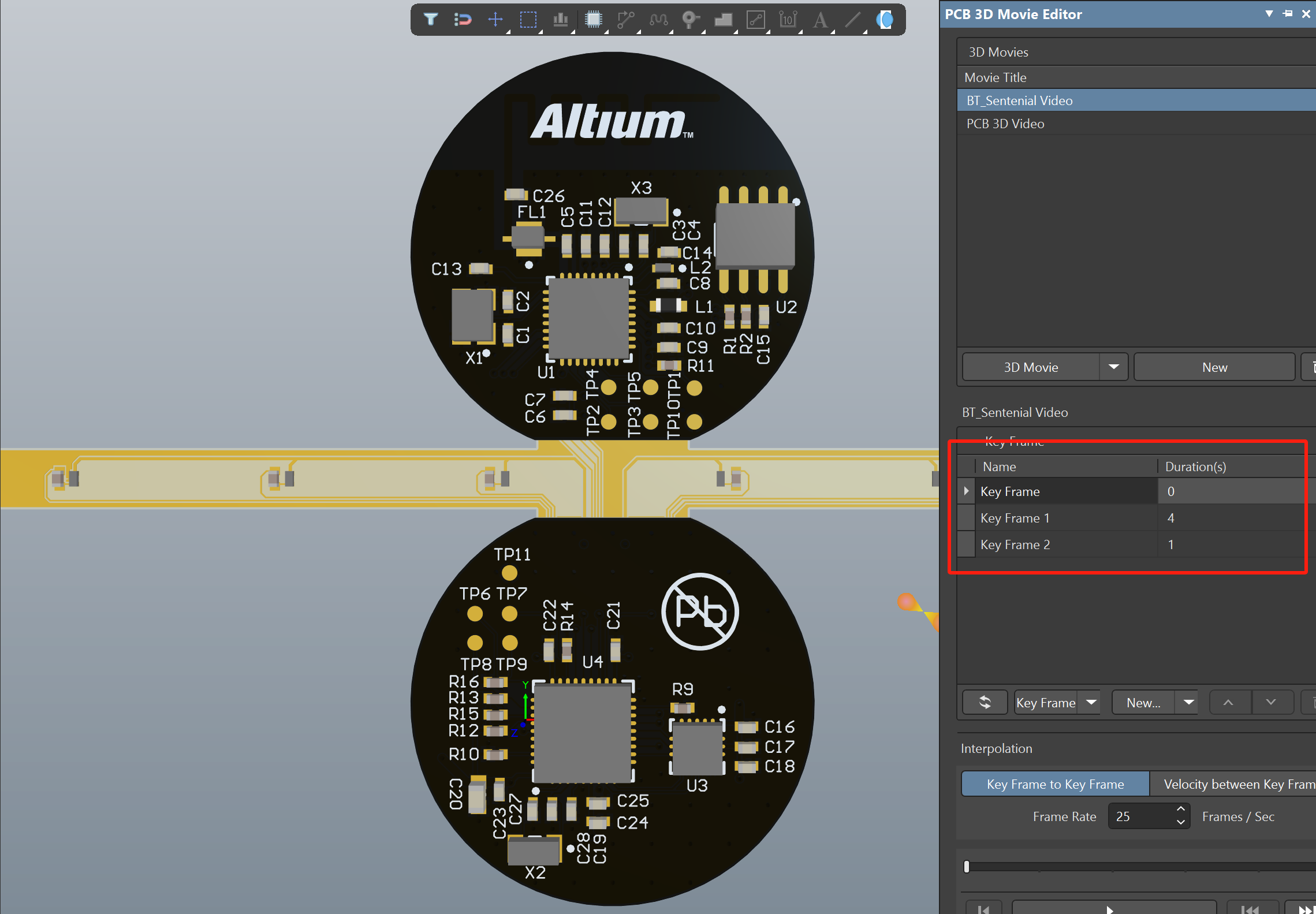

PCB 3D視頻的基礎是一系列關鍵幀，每個關鍵幀都是在設計空間中定位的3D電路板的視圖。每個關鍵幀都是視頻中的一個快照，通過定義這些快照(關鍵幀序列)的數量，最終生成的視頻輸出通過平滑內插n-1之間的間隔n關鍵幀。關鍵幀在的中心區域進行管理PCB 3D Movie編輯面板，序列中的每一幀都有單獨的一行。
● name-關鍵幀的名稱。默認情況下，框架將以以下格式命名Key Frame,?Key Frame 1,?Key Frame 2。如果想用一個更有意義的名稱來標識該框架，可以對此進行更改。例如，名稱可以反映板子的特定快照的內容，例如U4 Zoomed.
● Duration-這是序列中每個關鍵幀之間過渡的時間長度。在導出的視頻中，總幀數取決于每個關鍵幀的持續時間，而每秒幀數作為發布選項的一部分指定的設置。注意，列表頂部的初始關鍵幀，具有默認名稱Key Frame，是個特例。因?yàn)樗且曨l的開始幀，所以沒有持續時間，也不可以刪除。
3、添加關鍵幀

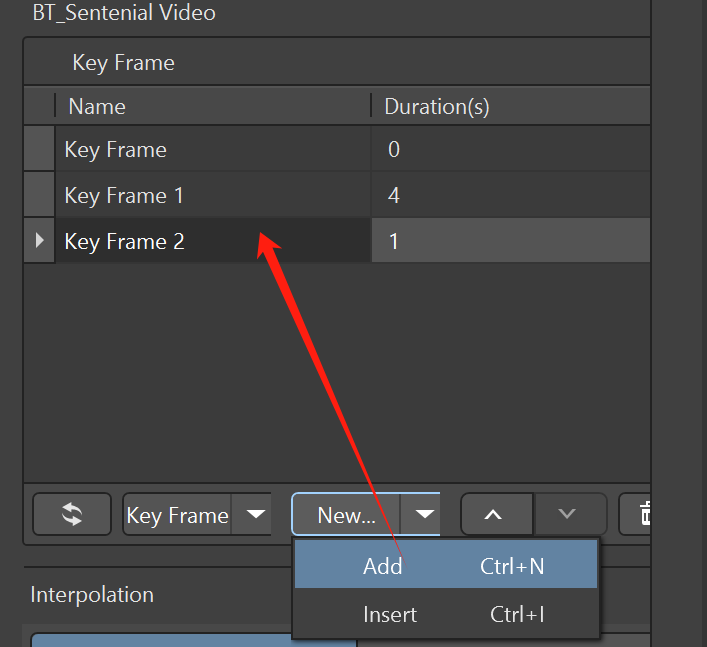

向3D視頻添加關鍵幀根據需要在PCB編輯器中定位電路板的3D視圖，然后單擊新的?()關聯的關鍵幀的區域PCB 3D視頻編輯器面板。從按鈕的下拉菜單中，選擇在序列中添加新幀的位置:
● Add（增加）-在幀列表的末尾添加新幀
● Insert（插入）-在當前選定的關鍵幀之前插入新幀
初始關鍵幀將具有固定的持續時間0.0s，而后面添加的所有其他關鍵幀的初始默認持續時間將為3.0s，這是可以根據需要去進行更改的。點擊相關的Duration（持續時間）然后直接輸入一個值或使用右邊的向上/向下按鍵。持續時間可以在范圍內0.0s到100.0s.
直接從設計空間添加關鍵幀：

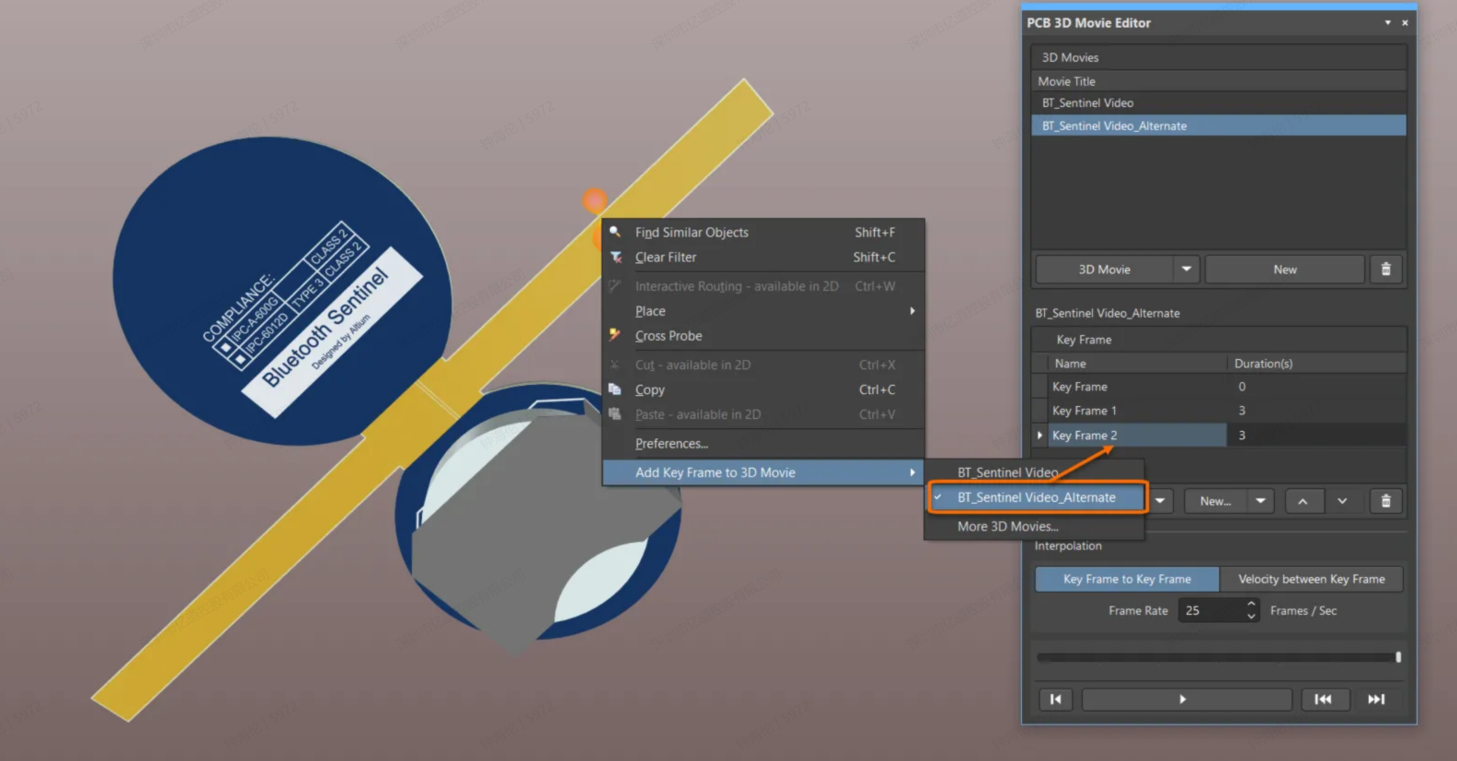

關鍵幀也可以直接從PCB編輯器設計空間添加到指定的3D視頻中，就不用在PCB 3D Movie控制面板中添加幀和編輯幀。在3D布局模式下右鍵單擊設計空間中的任意位置，然后從出現的上下文菜單中選擇向3D視頻添加關鍵幀子菜單。此子菜單也可以作為直接彈出菜單使用Ctrl+Alt+K鍵盤快捷鍵。該菜單列出了當前為活動PCB定義的所有3D視頻，其中當前選定的視頻(在面板中)以復選標記區分。點擊一個視頻名稱，在該視頻的關鍵幀序列的末尾添加一個新的關鍵幀——基于設計空間中電路板的當前視圖。
要向同一部3D視頻添加另一幀，根據需要設置電路板，然后再次單擊菜單中該視頻的條目。要為不同的視頻添加一個幀，需要在菜單中單擊該視頻的條目。
4、排序和刪除關鍵幀
關鍵幀的順序可以使用
和
按鈕或通過拖放列表中的關鍵幀。要從序列中刪除關鍵幀，在列表中選擇它，然后單擊
按鈕或按鍵刪除在鍵盤上
注意，初始(開始)關鍵幀不能刪除。新的關鍵幀不能插入到它的位置，現有的關鍵幀也不能重新定位到它的上面。
5、編輯關鍵幀
在 PCB 3D Movie編輯器 面板中，只有關鍵幀的 Name和 Duration字段是可見和可編輯的（第一個關鍵幀持續時間除外）。要更改現有關鍵幀的板的視圖（縮放和/或方向），需要在設計空間中對板進行這些更改，然后用新信息更新關鍵幀：
- 在 PCB 3D Movie編輯器 面板中，選擇要修改的關鍵幀。該板將根據該鍵框的屬性在設計空間中顯示；
- 按要求在PCB編輯器中更改板的視圖；
- 當棋盤設定在所需的樣式后，在 關鍵幀 中下拉選擇“ update ”（
）選定的關鍵幀將隨著新板的“快照”而更新。
如果電路板是剛撓結合的，并且定義了折疊順序，也可以在PCB 3D影片中包含折疊/展開動作：
- 像往常一樣放置電路板，并根據需要通過滑動折疊狀態上的滑塊印刷電路板面板：
- 插入一個關鍵幀，并將持續時間根據需要修改；
- 為下一個關鍵幀定位棋盤，設置折疊狀態根據需要滑動；
- 繼續重新定位并添加新的關鍵幀，直到視頻完成。
6、視頻回放

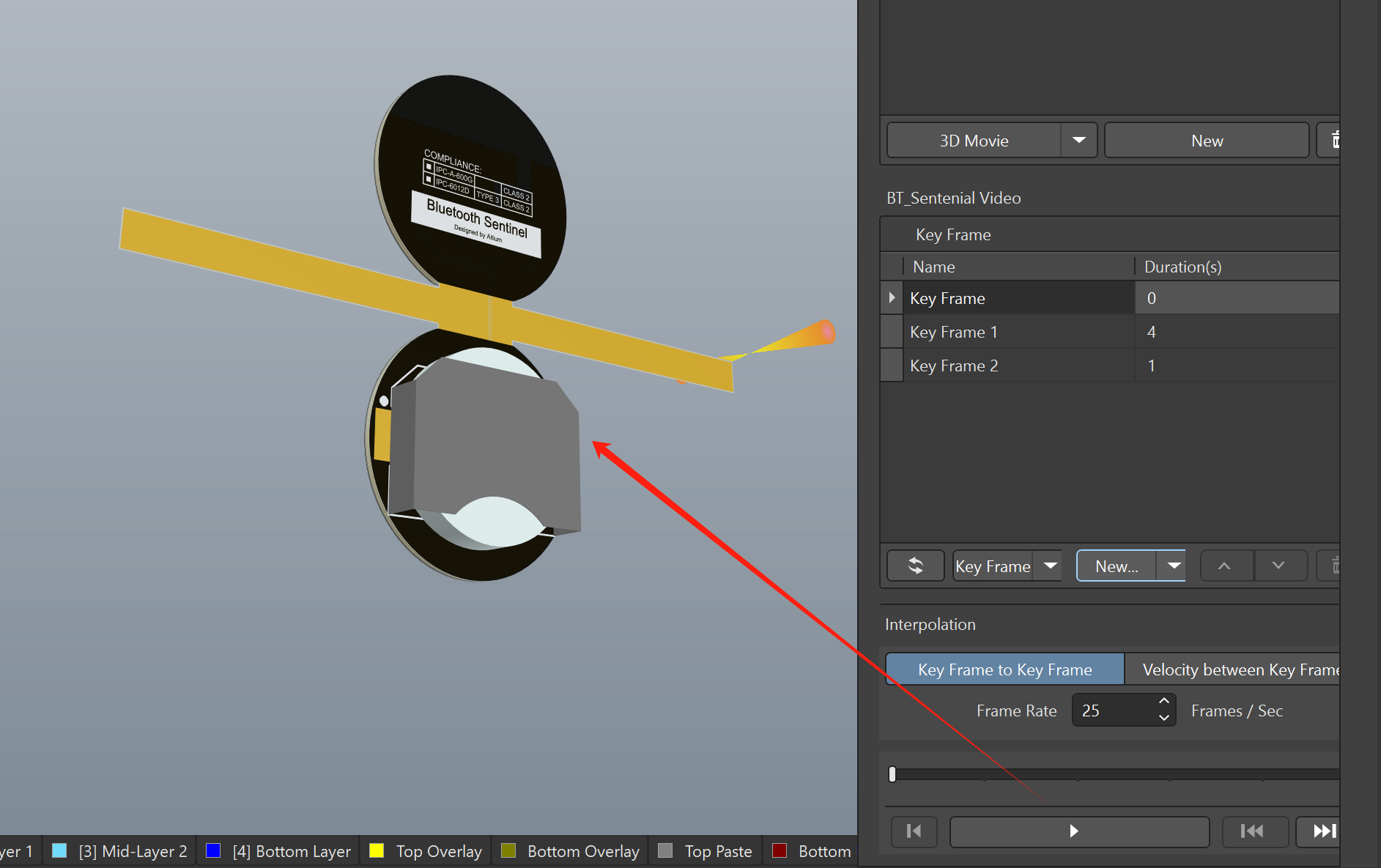

一旦根據關鍵幀序列定義了PCB 3D視頻的內容，就可以直接在設計空間中預覽生成的視頻?？梢栽?/span>PCB 3D視頻編輯器面板，然后單擊
按鈕。只有為視頻定義了至少兩個關鍵幀，才能播放動畫視頻。
7、回放控制
按下“播放”鍵可以快速播放，能夠在場景中來回跳轉，還能夠暫停視頻：
從相關時間軸上的當前標記位置回放視頻。
暫停播放視頻。
將視頻倒回開頭。這是第一個關鍵幀，由相關時間線上的時間零點表示。此控制僅在視頻未播放時可用。
跳到序列中下一關鍵幀的開頭。此控制僅在視頻未播放時可用。
跳到序列中上一個關鍵幀的開頭。此控制僅在視頻未播放時可用。時間軸反映了在整個視頻中，回放當前到達的位置。當視頻沒有播放時，可以手動將時間線的標記拖到任何點。
8、生成PCB 3D視頻輸出
定義完所有的關鍵幀就可以將視頻輸出出來了，新建一個outputjob文件單擊[Add New Output Container]按鈕(在輸出容器窗格)并選擇新視頻從可用容器列表中，點擊生成內容就可輸出3D的動畫視頻了，默認情況下，發布器設置為生成一個視頻文件，該文件使用輸出作業文件名命名。根據需要更改輸出設置
五、討論分析
1、可以直接錄屏輸出清晰度更高，為什么要在軟件里輸出？
由于一些公司安全限制，無法使用錄屏軟件，需要軟件自帶輸出視頻，這個PCB 3D movie功能為廣大設計師提供了極大的便利，選擇在導出后打開視頻，只要安裝了必要的視頻軟件，它就會打開并開始播放。
2、輸出視頻打開時會出現無法打開視頻的報錯，這是什么原因，怎么解決？

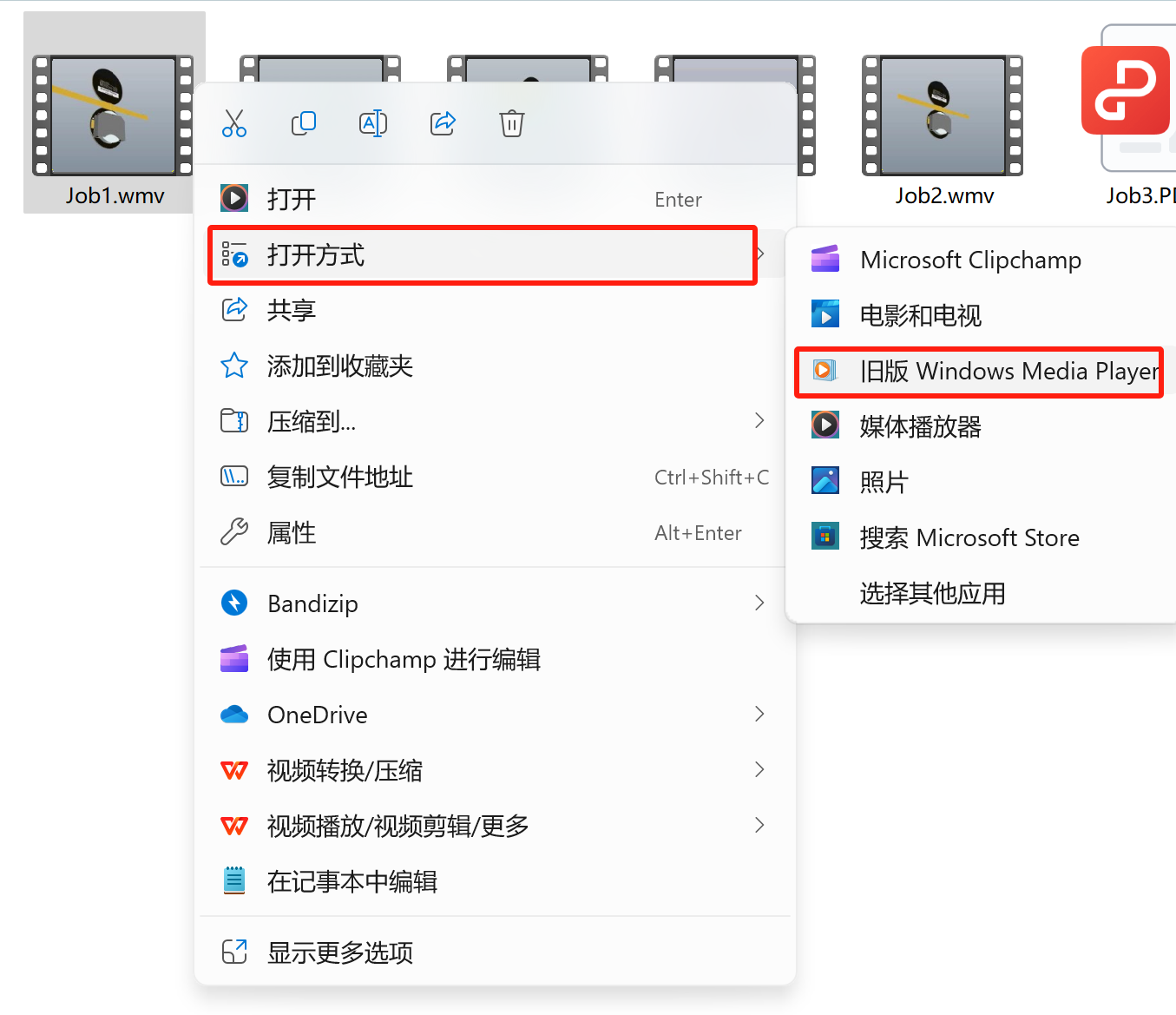

（1）輸出視頻后會自動打開視頻，但會發現有報錯無法打開的情況出現，AD輸出的3D視頻默認格式為.wmv，這是由于有的電腦默認的視頻播放器并不支持此格式，所以打不開，如果要打開需要選擇視頻文件右鍵選擇“舊版的Windows Media Player”視頻播放器來播放；

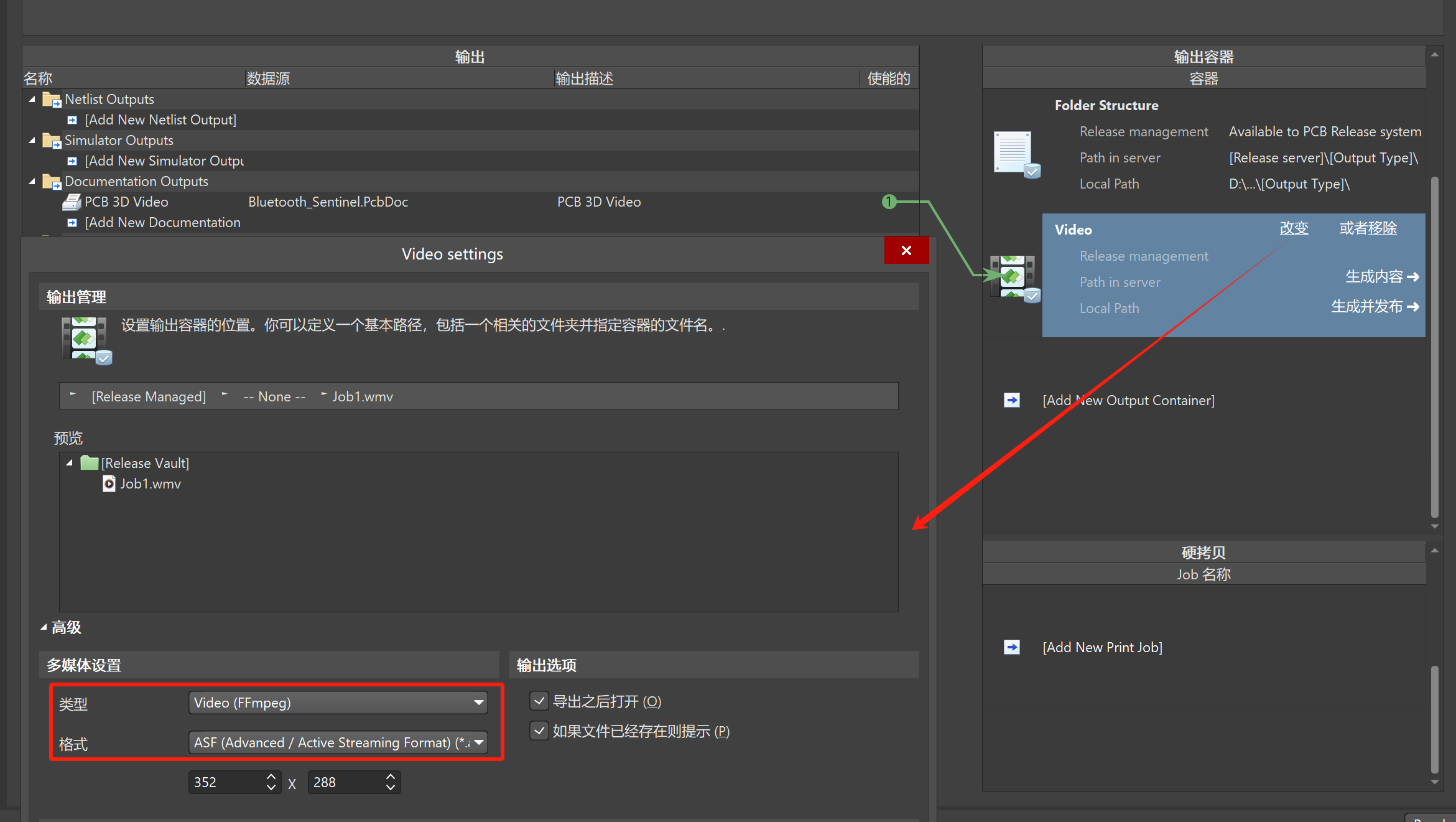

（2）如果電腦沒有這個播放器，輸出3D視頻時點擊右側的"改變"展開高級選項，更改多媒體設置：
類型為：Video（FFmepg）
格式為：
這樣再輸出的視頻格式為.asf，電腦上的視頻播放器都可以打開了
六、結論
總的來說，Altium Designer的PCB 3D視頻功能為設計師提供了一種動態展示他們作品的方式，使得溝通和文檔記錄更加高效和直觀。
