首頁 > 資源中心 > FAQ 1、 文檔目標
本指南旨在系統闡述Altium Designer 24.5.2環境下，運用Active Route工具實現多網絡等長布線的標準化操作流程，重點解決USB3類網絡等高頻信號線的自動布線需求。
2、 問題場景

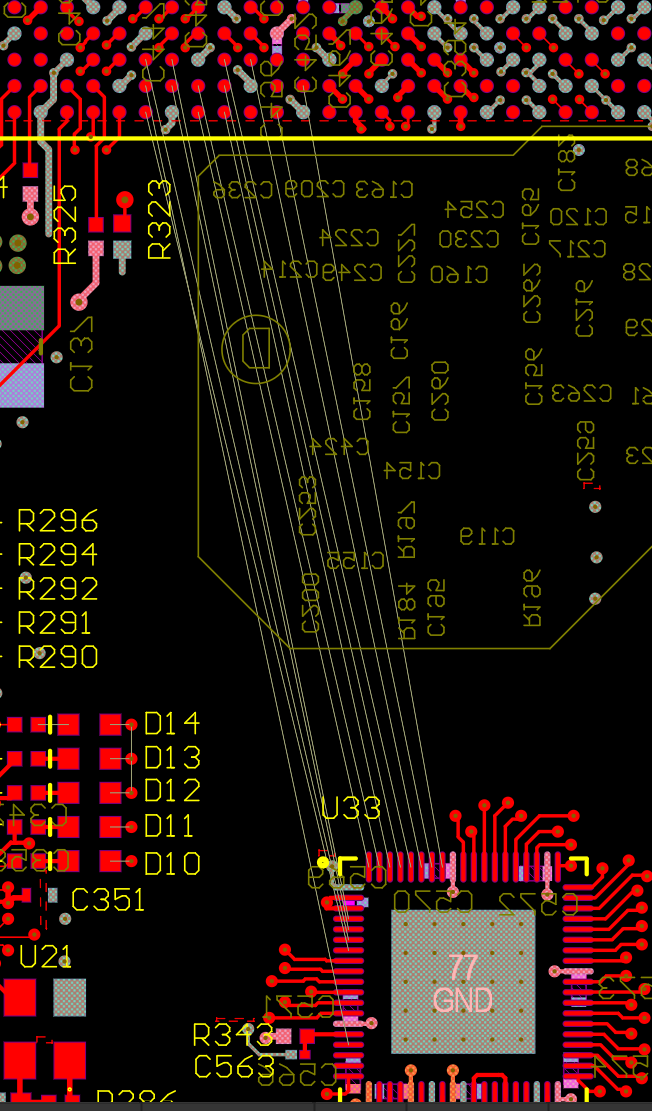

在復雜PCB設計中，針對圖1所示USB3網絡組內的多路差分信號線，需確保其電氣長度差異控制在工程容差范圍內。傳統手動調整方式耗時且易產生誤差，本方案通過自動化手段實現精準等長布線。
圖 1 USB3網絡組拓?fù)浣Y(jié)構示意圖
3、軟硬件環境
1、軟件版本：Altium Designer 24.5.2
2、電腦環境：Windows 11
3、外設硬件：無
4、解決方法
步驟1：配置等長線設計規則
1. 進入規則管理界面：
單擊>PCB編輯器界面工具欄中的<設計>--<規則>。
2. 創建匹配長度規則：
○ 在Matched Lengths子項中，單擊郵件新建規則。
○ 規則名稱：根據實際情況命名以明確用途。
○ 網絡選擇：在Where The Object Matches欄中指定網絡類（Net Class）為USB3，確保規則僅作用于目標信號組。

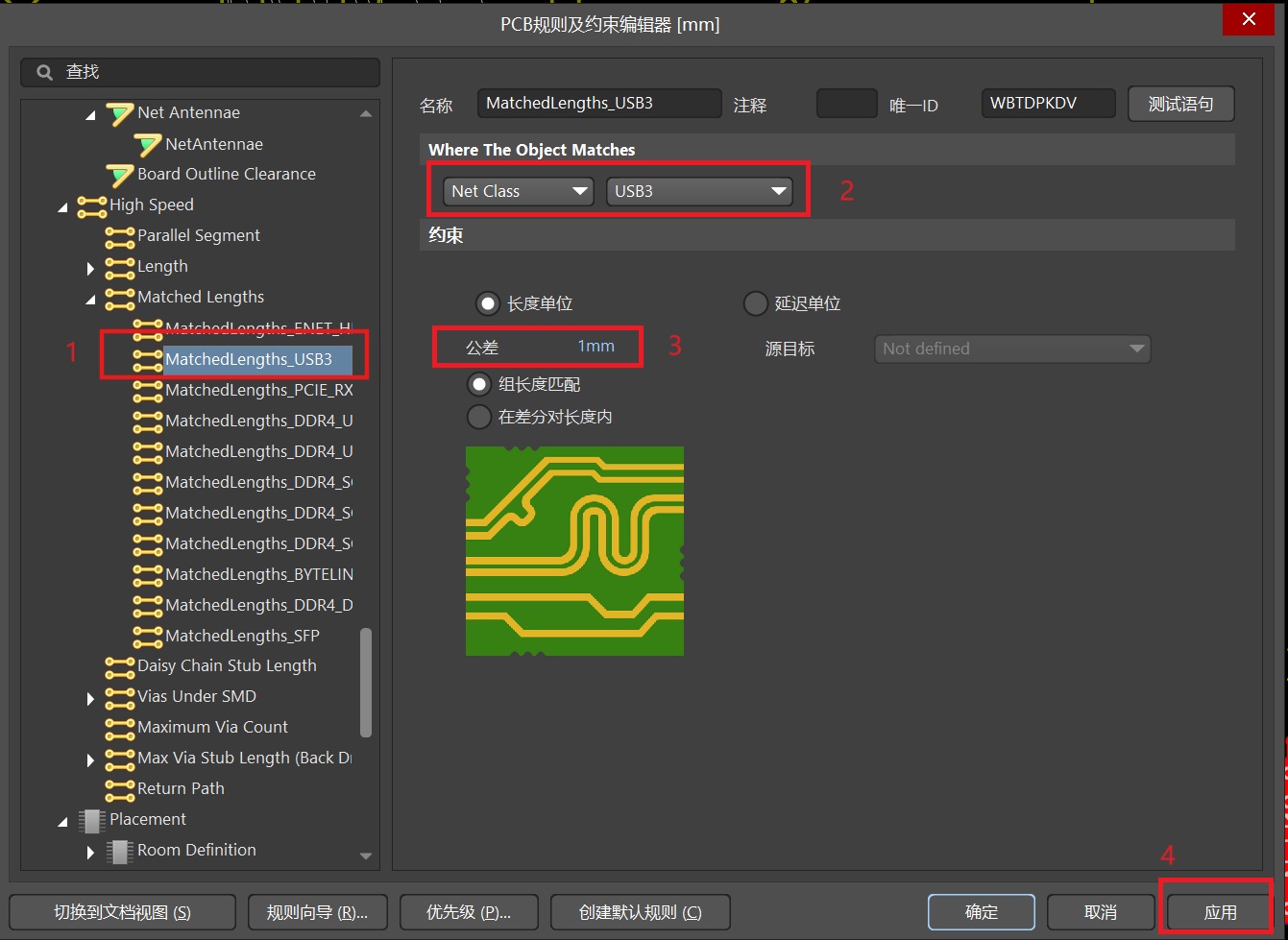

○ 容差設定：將公差參數設為1mm，根據工程實際需求可微調至其他參數以提升精度（如圖2）。
○ 優先級確認：確保該規則優先級高于其他可能沖突的布線規則。
圖 2 規則配置界面示意圖
步驟2：激活A(yù)ctive Route并選擇目標網絡
1. 啟動交互式布線模式：
在PCB編輯器界面中，按住ALT鍵并單擊鼠標左鍵，通過框選方式從右至左選擇目標飛線（Net Lines）。系統將高亮顯示選中的飛線，如圖3所示。
2. 配置路由參數：
○ 在<PCB Active Route>面板中，勾選<Tune Selected>選項。
○ 在下邊的<Match Length Rules for Selected>有相應的規則，選擇我們?cè)O(shè)置的<MatchedLengths_USB3>"規則，這幾條線都在頂層，在<Layer>選項選擇<Top>層，然后點擊<Route Guide>進行軌跡繪制，操作如圖3。
注意：如果沒有勾選<Tune Selected>，下邊<Match Length Rules for Selected>是灰色的無法選擇，在<Layer>選項中可以選擇需要進行布線層。
圖 3 Active Route參數配置界面
步驟3：交互式軌跡繪制與參數微調
1. 啟動繪制軌跡操作：

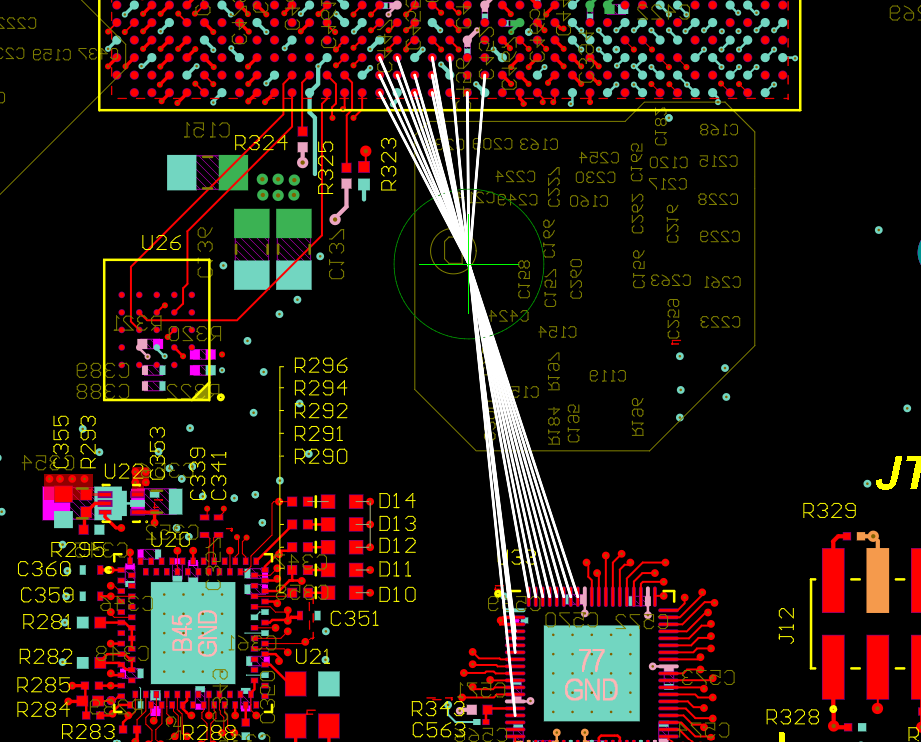

點擊<Route Guide>后在PCB板上可以看到一個綠色圓圈框住的十字光標，如圖4。
2. 規劃主路徑：
沿目標走線區域單擊鼠標左鍵定義關鍵轉折點，系統將自動生成候選路徑。通過鍵盤上下鍵實時調整走線路徑寬度，繪制好后單擊右鍵結束，如圖5。
圖 4 光標顯示圖
圖 5 軌跡繪制圖
步驟4：執行自動等長布線
1. 觸發Active Route引擎：

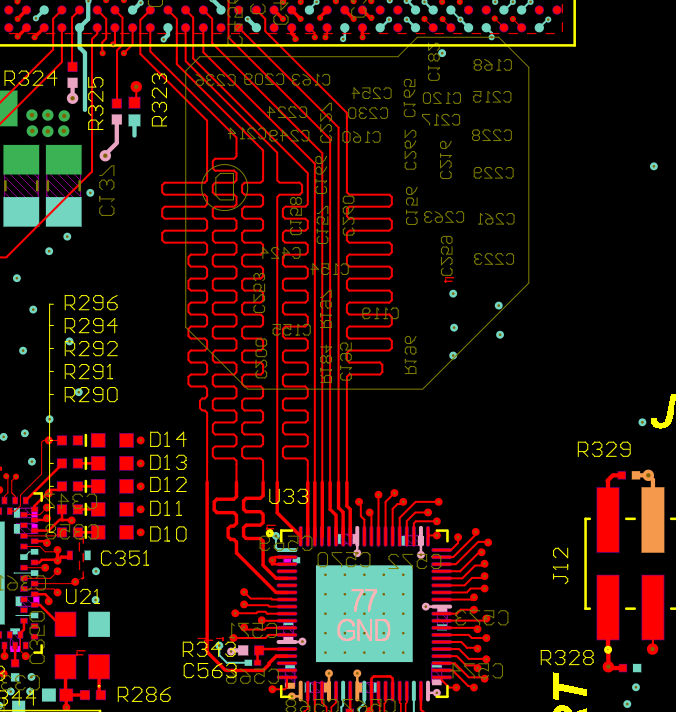

完成路徑規劃后，點擊Active Route按鈕或者<Shift+A>啟動自動布線進程,如圖6。系統將根據預設規則動態調整走線迂回路徑，如圖7所示。
圖 6 Active Route參數配置界面
圖 7 Active Route自動布線
