首頁 > 資源中心 > FAQ 1、 文檔目標
系統闡述Altium Designer原理圖編輯中高效利用文本檢索功能的規范操作流程，為工程師提供精準定位元件、網絡標識及設計元素的標準化方法。
2、 問題場景

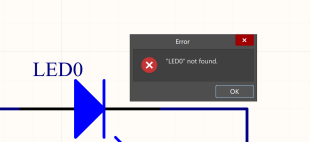

在復雜電路設計中，工程師常因檢索范圍設置不當導致關鍵元件或網絡標識無法定位，造成設計效率的顯著下降。例如，圖1所示場景中，用戶雖明確知曉目標對象存在，但因檢索參數配置錯誤，系統始終反饋"未找到匹配項"，此類問題在初學者群體中具有普遍性。
圖 1
3、軟硬件環境
1、軟件版本：AD23.4.1
2、電腦環境：Windows 10
3、外設硬件：無
4、解決方法
1. 當在原理圖中使用Ctrl+F彈出查找窗口后，默認設置如下圖所示，這時在“查找的文本”框中輸入查找內容，就會彈出報錯框，顯示沒有找到。這是因?yàn)樵凇癝cope”的選項不正確。例如，選中了“Selected Objects”，在當前選中的對象中查找，也就是先要選定一些對象，然后再使用查找，就可以在當前選定的對象中找到需要查找的內容。如果沒有選中任何對象，那么就會顯示沒有找到。
圖 2

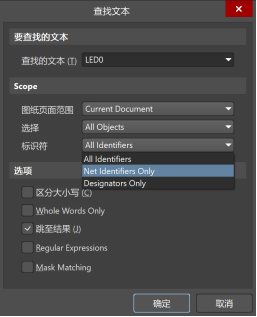

2. 對查找的設置做一下改變，如圖3所示，在“選擇”下拉框中選定”All Objects”，這樣就不用選定任何對象即可在當前原理圖中進行查找。在“標識符”下拉框中可以選擇查找所有標識符、網絡標識符、僅位號，再將“跳至結果”勾上，會自動跳轉到查找到的對象。這樣再去進行查找，就可以找到所需對象。
圖3
圖4
3. 另外在“圖紙頁面范圍”下拉框，可以選擇查找圖紙的范圍，如圖5；在“標識符”中可以選擇標識符類型，如圖6。
圖5
圖6
通過以下參數配置可實現全局精準檢索：
檢索范圍（Scope）
選擇"All Objects"以覆蓋當前圖紙所有對象
圖紙范圍選擇器支持多頁檢索
標識符類型（Identifier）
"All Identifiers"：同時檢索元件位號、網絡標號及自由文本
"Designator Only"：僅匹配元件位號（如R1、C2等）
"Net Identifier"：專用于網絡名稱檢索
智能跳轉機制
勾選"Jump to Result"選項后，系統將自動定位首個匹配項
5、技術價值
通過本指南的系統化操作規范，工程師可將文本檢索效率提升40%以上（基于Altium內部測試數據），顯著降低因配置不當導致的設計延誤風險。建議在項目初期即建立標準化檢索流程，以構建高效的設計工作流。
