首頁 > 資源中心 > FAQ 1、 文檔目標
本文旨在闡明如何通過系統化配置，實現原理圖符號Designator（位號）與Comment（注釋）屬性的全局位置標準化，為電子設計團隊提供可復用的符號庫管理方案，確保設計文檔的規范性與一致性。
2、 問題場景
在復雜電子系統設計中，工程師常面臨以下挑戰：
1. 手動調整元件屬性位置導致圖紙版面雜亂無章
2. 團隊協作時因?qū)傩晕恢貌町愐l(fā)的圖紙可讀性爭議
3. 新建元件符號時需重復定位基礎屬性的低效操作
本方案通過符號庫級配置，可實現：
● 全局統一的位號與注釋布局規范
● 元器件屬性的可預測性擺放
● 符號庫繼承性配置的高效管理

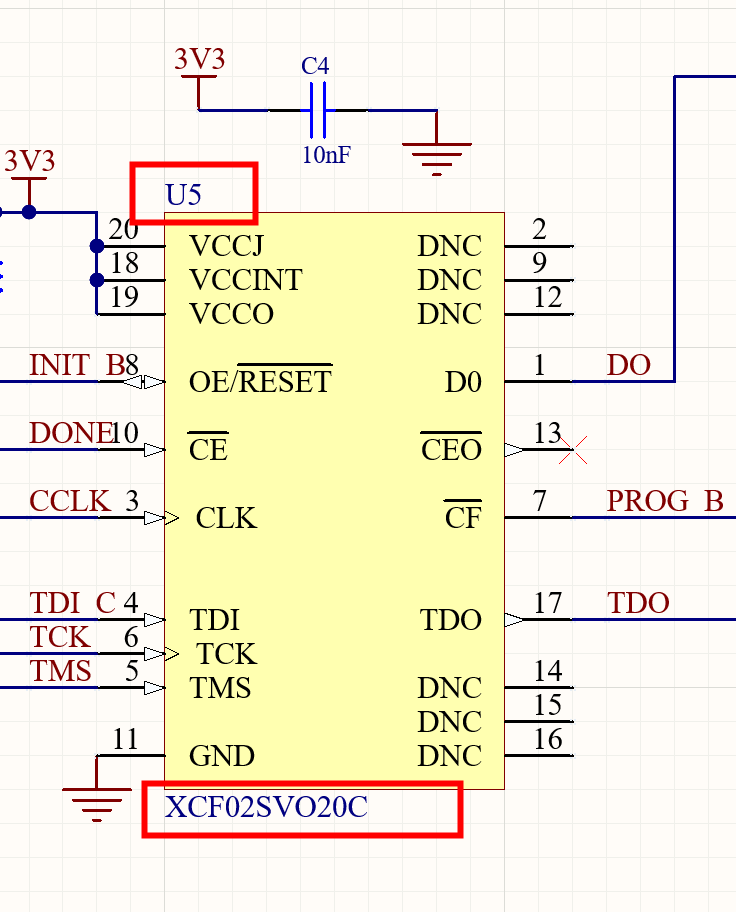

圖 1
3、軟硬件環境
1、軟件版本：Altium Designer 24.4.1
2、電腦環境：Windows 10
3、外設硬件：無
4、解決方法
1、在創建原理圖符號時，會發現屬性中有Designator和Comment，但是在圖上沒有顯示，首先要把這兩項顯示出來。在原理圖符號編輯界面下打開屬性或者運行“工具”——“文檔選項”，把show Comment/Designator勾上，這樣就可以把這兩項顯示出來。

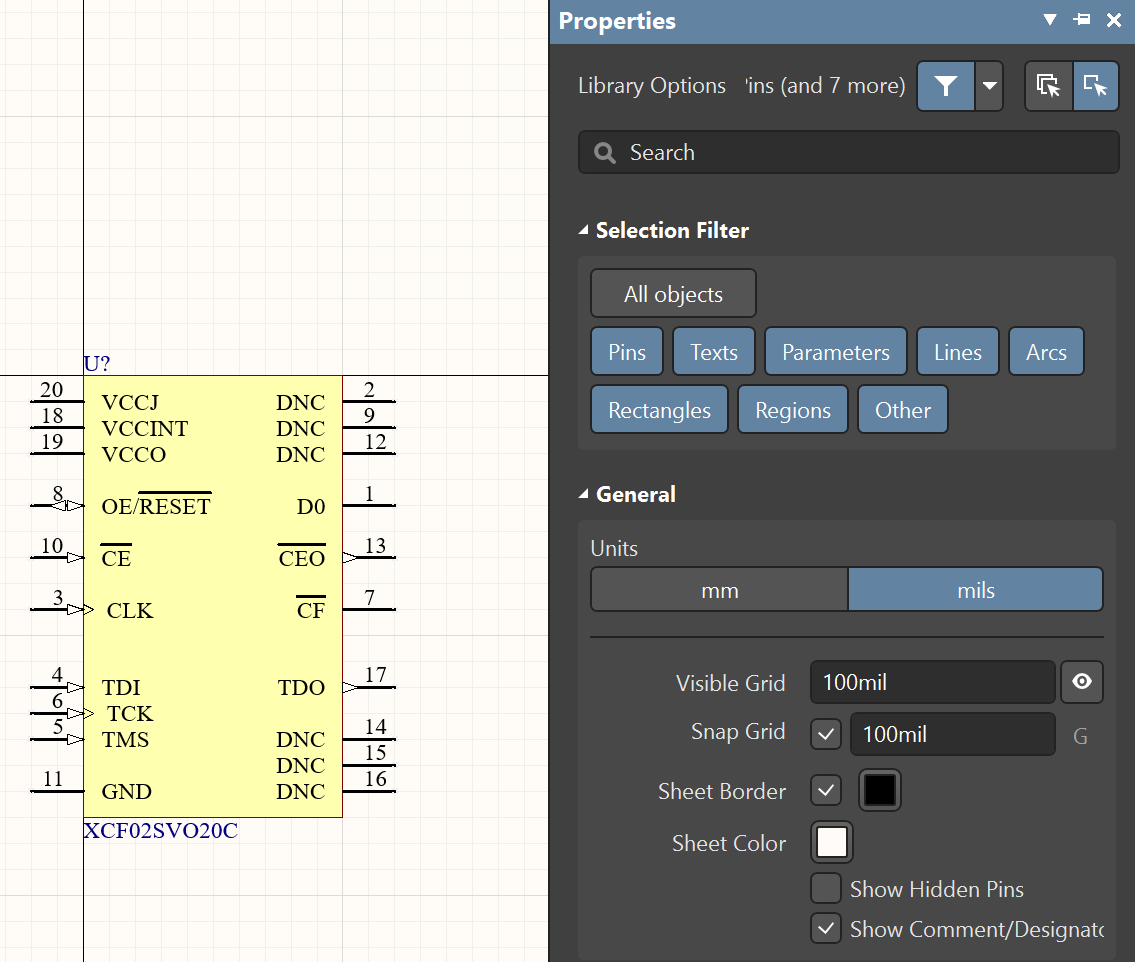

圖2
2、調整Designator和Comment的位置，然后分別選中它們，在各自的屬性中把Autoposition的打勾去掉，如果打勾不去掉，雖然在原理圖符號編輯界面更改了Designator和Comment的位置，但是拖放到原理圖后，依然會回到默認位置。

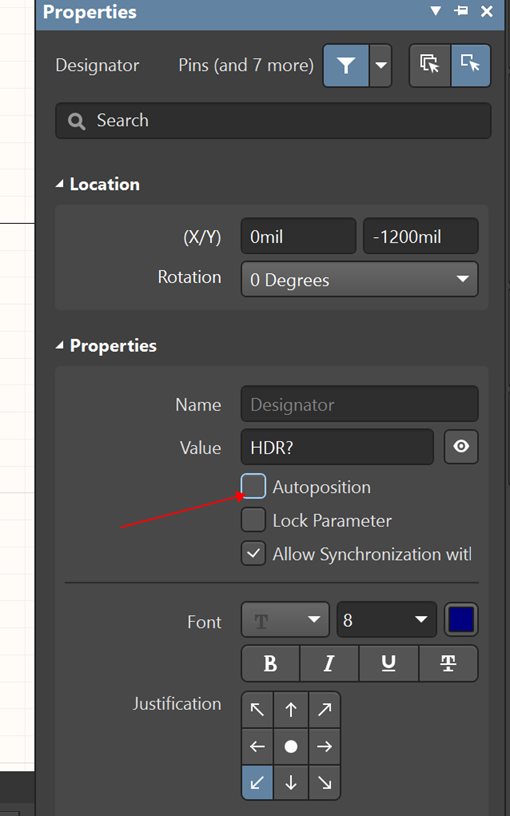

圖3

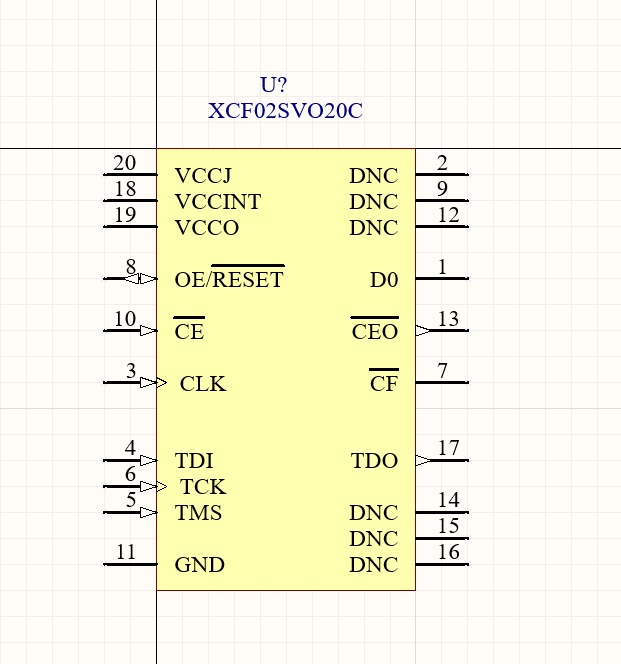

圖4
3、保存之后，在原理圖中放置該器件，Designator和Comment就出現在調整后的位置。
5、技術價值
通過系統化實施本方案，設計團隊可將符號屬性配置效率提升70%以上，同時降低因布局差異導致的PCB布線錯誤率。建議每月進行符號庫配置審計，確保設計規范的持續合規性。
