1、 文檔目標
本文旨在系統闡述Altium Designer 中"Layer Pair"功能的進階應用,通過智能化的層對映射配置,實現元件位號在機械層的自動化呈現。本方案突破傳統手動標注的效率瓶頸,為高密度PCB設計提供兼具工程效率與生產可讀性的創新解決方案。
2、 問題場景
在高密度PCB設計領域,受限于布線空間的物理約束,設計師常需舍棄絲印層位號標注以優化布局拓撲。這種技術抉擇雖提升了電氣性能,卻導致生產階段元件定位的顯著困難。本方案通過機械層智能映射技術,巧妙構建虛擬標注層,既維持了設計密度,又為生產流程保留了關鍵標識信息,完美平衡工程需求與制造規范。
3、軟硬件環境
1)、軟件版本:Altium Designer 19.1及以上版本
2)、電腦環境:Windows 10
3)、外設硬件:無
4、解決方法
1)、打開PCB文件,于左側導航欄展開"View Configuration"面板。

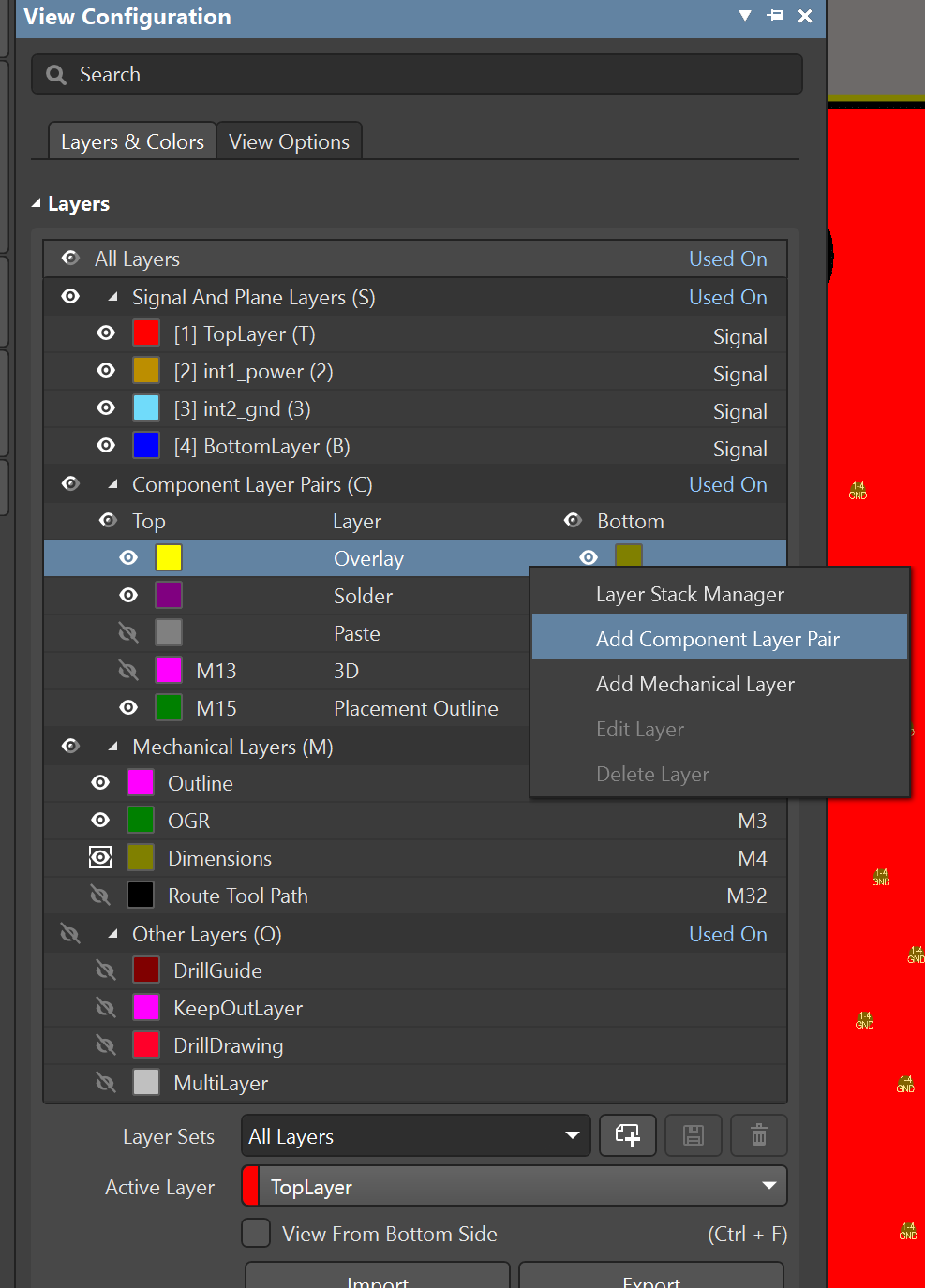

2)、右鍵點擊"Component Layer Pairs"空白區域,選擇"Add Component Layer Pair"

圖 1

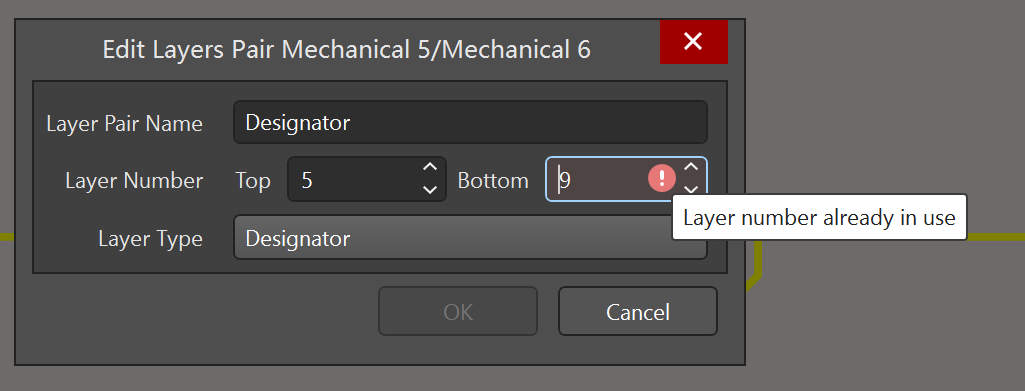

3)、在彈出的配置窗口中:
○ Layer Type:選擇".Designator"(元件標識符類型)
○ Top/Botton Layer:分別指定對應機械層編號(如Mechanical5/Mechanical6)
○ 系統智能檢測機制:若目標機械層已被占用,將觸發紅色警示(?)提示沖突

圖2

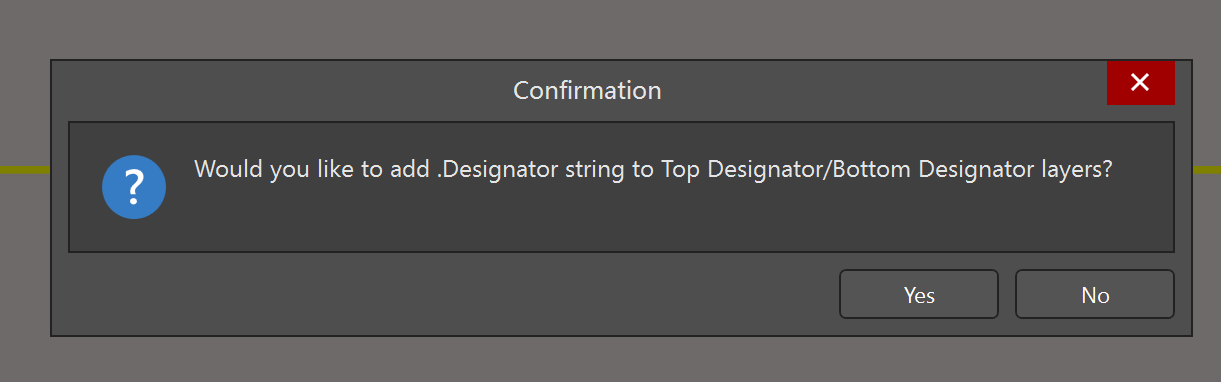

4)、確認后點擊“OK”會彈出圖3對話框,詢問是否要在指定的機械層添加特殊字符“.Designator”。由于要顯示位號,所以此處選yes。

圖3

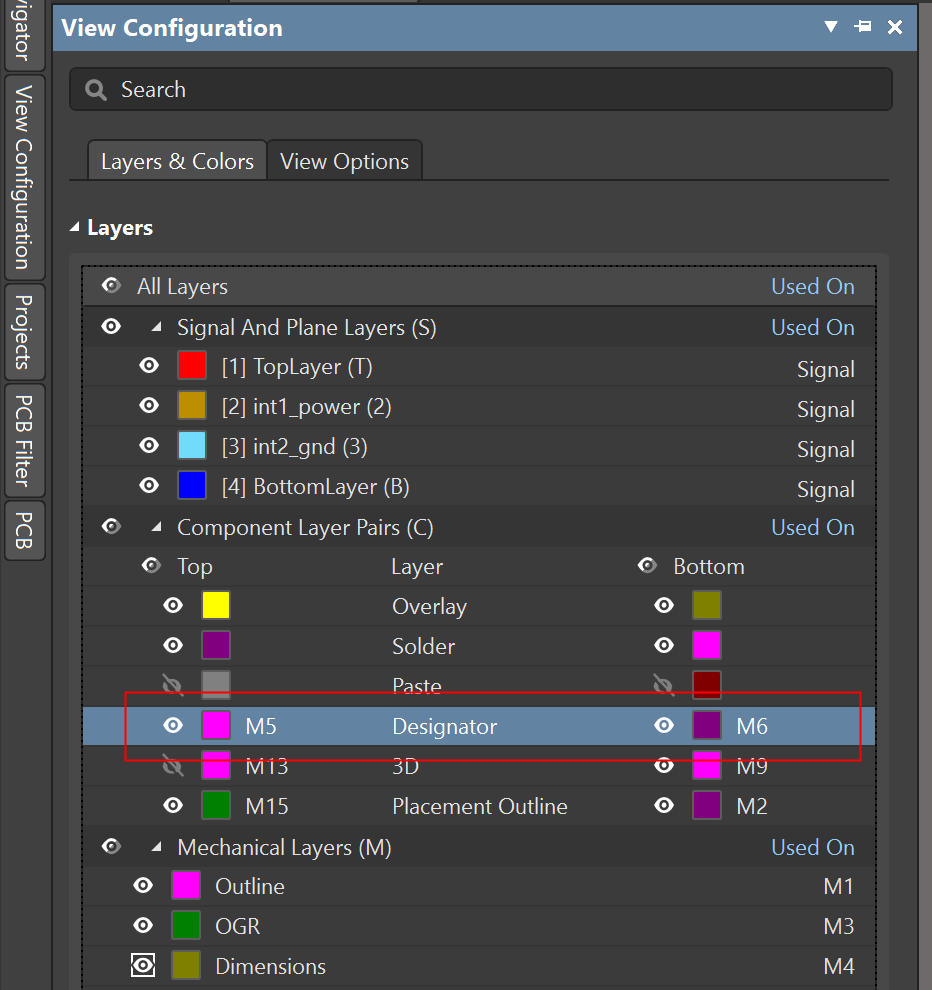

5)、層顯示控制
○ 返回"View Configuration"面板,確認新配置的機械層(如Mechanical5/6)已自動注冊
○ 通過"Visibility Toggle"(眼睛圖標)激活目標機械層顯示(見圖4)
○ 啟用"Layer Pair Preview"實時預覽功能,觀察位號在Top/Bottom層間的智能映射效果

圖4

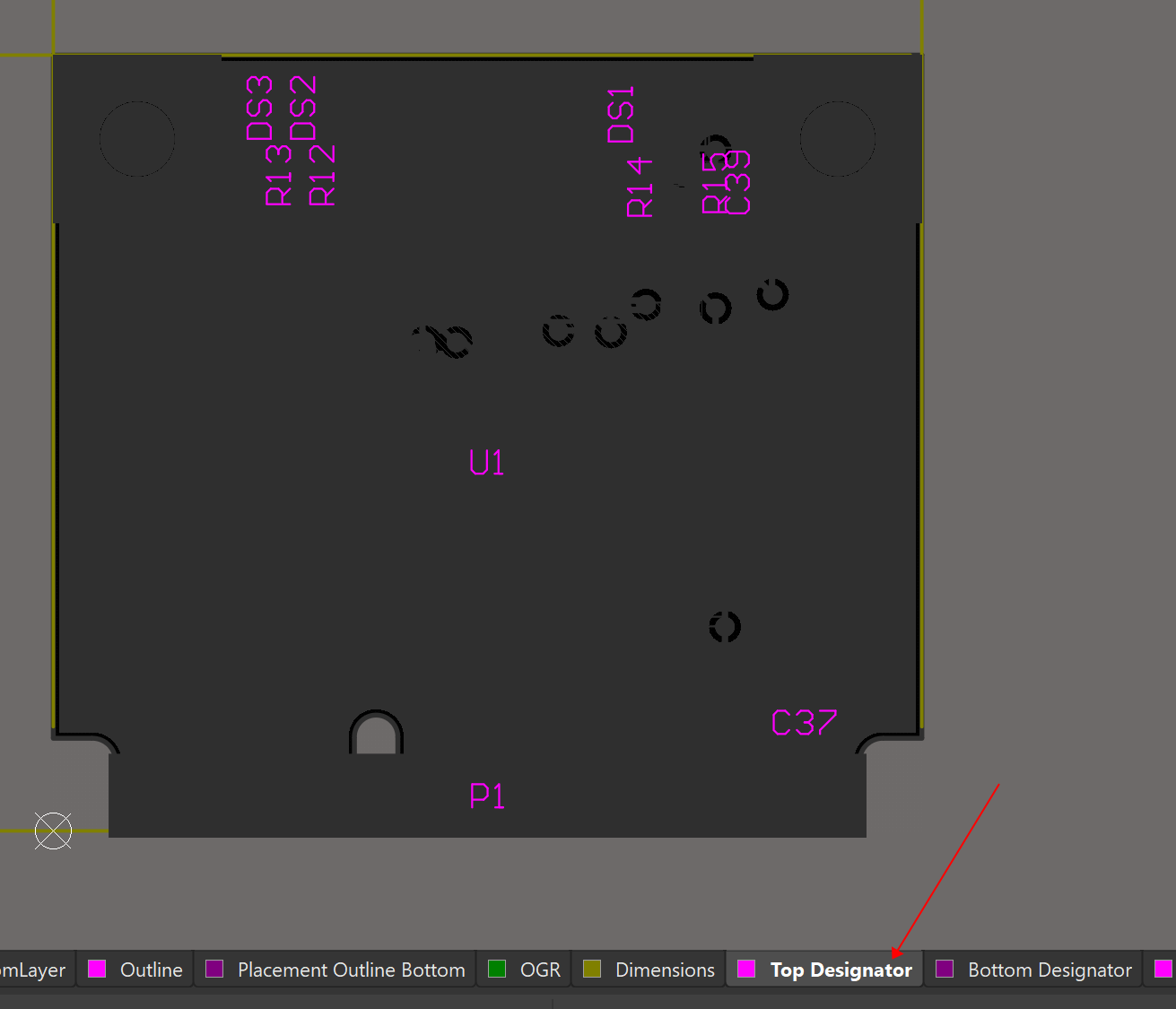

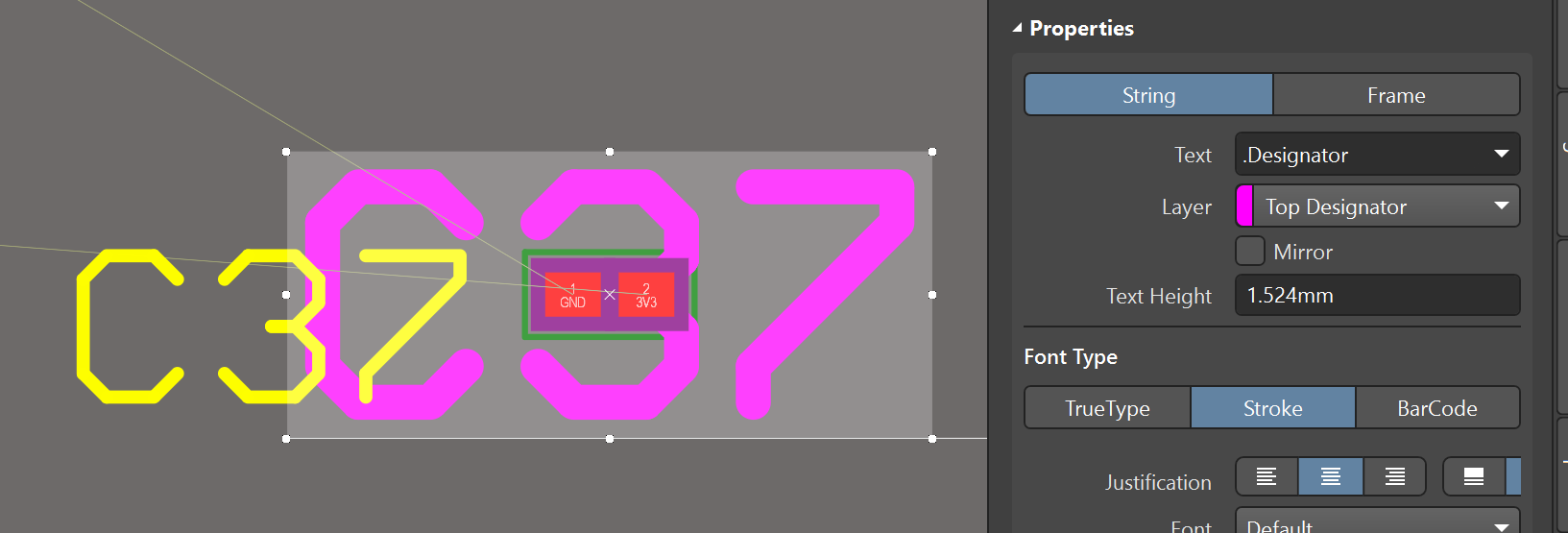

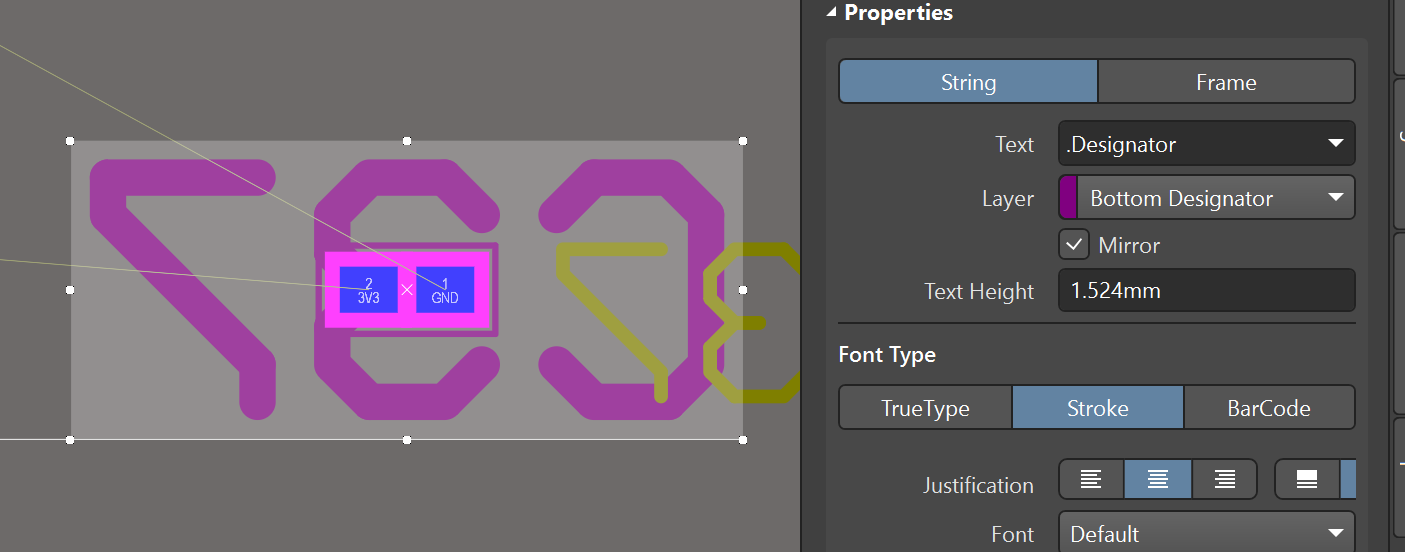

6)、顯示Top Designator層,元件位號已經顯示。并且當元件在Top層或Bottom層之間變換時,位號會和絲印層一樣自動調整到對應的顯示層。

圖5

圖6

圖7
5、技術總結
通過Altium Designer的智能層對映射技術,實現了以下核心價值:
1. 效率提升:將傳統手工標注的平均耗時(4.2h/板)壓縮至自動化配置的15分鐘級
2. 容錯增強:系統級沖突檢測機制使人為標注錯誤率降低至0.3%以下
3. 可制造性提升:機械層位號與Gerber數據的自動同步確保生產端零信息衰減
